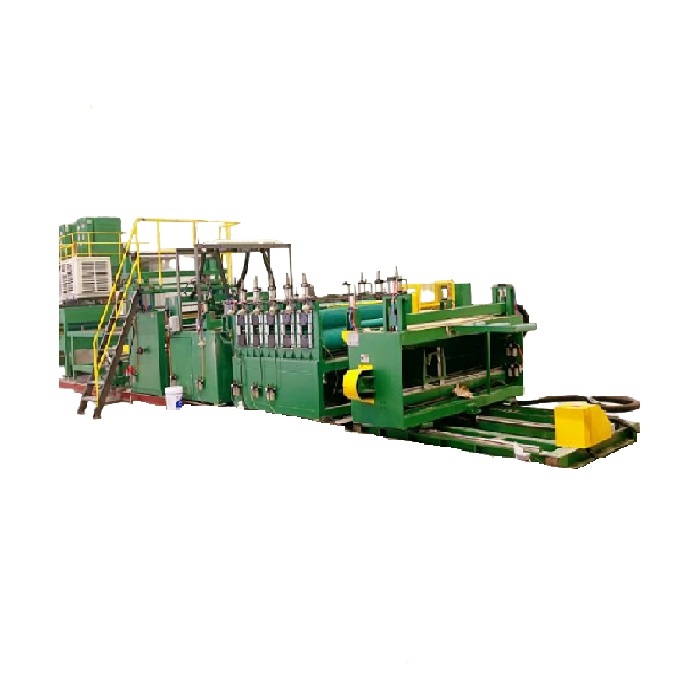

Характеристики:
- Модель: HY-2000
- Мощность: 247 кВт
- Питание: 380 В / 50 Гц
- Толщина стали: 0,5 – 1,5 мм
- Толщина панели: 6 – 50 мм
- Ширина панели: 800 – 2 000 мм
- Длина панели: 1 000 – 6 000 мм
- Производительность: 2 – 3 м/мин
- Наполнитель: Алюминиевые соты
- Расход воздуха: 0,5 – 1,0 м2/мин
- Давление в системе: 5,0 – 6,0 кгс/см2
- Требования к персоналу: 5 человек
- Габаритные размеры: 65 000 х 12 000 х 7 000 мм
- Вес: 72 000 кг
Соединительный стол с алюминиевым сотовым наполнителем
- Максимальная длина изделия: 2 200 мм
- Габаритные размеры: 1 280 х 1 950 х 1 500 мм
- Вес: 1 000 кг
Блок расширения алюминиевого сотового ядра
- Мощность прижимного мотора: 2,2 кВт
- Мощность расширительного мотора: 2,2 кВт
- Прижимной резиновый ролик
- - 100 х 2 800 мм
- - 250 х 2 800 мм
- Расширительный резиновый ролик
- - 100 х 2 800 мм
- - 250 х 2 800 мм
- Габаритные размеры: 2 500 х 2 200 х 1 570 мм
- Вес: 2 200 кг
Узел распыления клея
- Эффективная ширина распыления клея: 2 000 мм
- Объем клеевого бака: 100 x 2 л
- Габаритные размеры: 5 000 х 2 050 х 2 350 мм
- Вес: 3 000 кг
Прецизионный непрерывный композитный станок
- Мощность главного двигателя: 7,5 x 2 кВт
- Мощность сервопривода: 3,0 x 4 кВт
- Ролик для горячего прессования: 240 х 2 200 мм
- Количество роликов: 18 шт
- Температура нагрева: 50 - 150 ° С
- Габаритные размеры: 12 000 х 2 200 х 2 150 мм
- Вес: 15 000 кг
Гидравлический размотчик
- Мощность: 7,5 + 0,75 кВт
- Грузоподъемность: 5 000 кг
- Ширина рулона: 800 – 2000 мм
- Внутренний диаметр рулона: 405 – 505 мм
- Габаритные размеры: 3 740 х 800 х 1 750 мм
- Вес: 4 200 кг
Склеечный пресс
- Резиновый обжимной ролик: 200 х 2 200 мм
- Количество роликов: 2 шт
- Габаритные размеры: 3 740 х 700 х 780 мм
- Вес: 800 кг
Прецизионный блок горячего прессования
- Диаметр обжимного ролика: 450 мм
- Количество роликов: 4 шт
- Марка стали ролика: Сталь #45 Хромированная (HRC60-62)
- Габаритные размеры: 2 695 х 1 450 х 2 350 мм
- Вес: 5 000 кг
Узел охлаждения
- Мощность: 1,5 x 2 кВт
- Тип: Воздушно-водяное охлаждение
- Производительность: 20 000 м3/ч
- Габаритные размеры: 4 000 х 2 200 х 1 750 мм
- Вес: 2 000 кг
Инспекционная платформа
- Габаритные размеры: 1 790 х 1 500 х 1 000 мм
- Вес: 300 кг
Правильный узел для нанесения защитной пленки
- Правящие хромированные ролики: 200 х 2 200 мм
- Количество правильных роликов: 4 шт
- Резиновый ролик нанесения пленки: 200 х 2 200 мм
- Количество резиновых роликов: 2 шт
- Габаритные размеры: 1 240 х 2 200 х 1 560 мм
- Вес: 2 800 кг
Размотчик защитной пленки
- Диаметр обжимного ролика: 450 мм
- Внутренний диаметр рулона: 76 мм
- Марка стали ролика: Сталь #45 Хромированная (HRC60-62)
- Габаритные размеры: 2 000 х 400 х 500 мм
- Вес: 350 кг
Пила триммер
- Мощность: 2,2 x 2 кВт
- Габаритные размеры: 1 640 х 2 200 х 1 560 мм
- Вес: 1 500 кг
Узел резки
- Мощность главного мотора: 5,5 кВт
- Мощность серводвигателя: 2,8 кВт
- Габаритные размеры: 4 600 х 2 000 х 900 мм
- Вес: 2 200 кг
Пылеулавливающее устройство
- Мощность главного мотора: 7,5 кВт
- Габаритные размеры: 4 600 х 2 000 х 900 мм
- Вес: 1 000 кг
Роликовый конвейер
- Мощность главного мотора: 2,2 кВт
- Подающий ролик: 60 х 2 200 мм
- Габаритные размеры: 7 000 х 780 х 1 000 мм
- Вес: 800 кг
Автоматический укладчик
- Мощность подъемного двигателя: 2,2 x 2 кВт
- Мощность подающего двигателя: 0,75 x 2 кВт
- Максимальная длина панели: 6 000 мм
- Максимальная ширина панели: 1 500 мм
- Габаритные размеры: 6 500 х 2 800 х 2 420 мм
- Вес: 4 000 кг
Масляный узел нагрева
- Мощность: 108 кВт
- Мощность циркуляционного насоса: 3,7 x 4 кВт
- Максимальная температура нагрева: 300 ° С
- Габаритные размеры: 1 200 х 1 000 х 500 мм
- Вес: 800 кг
