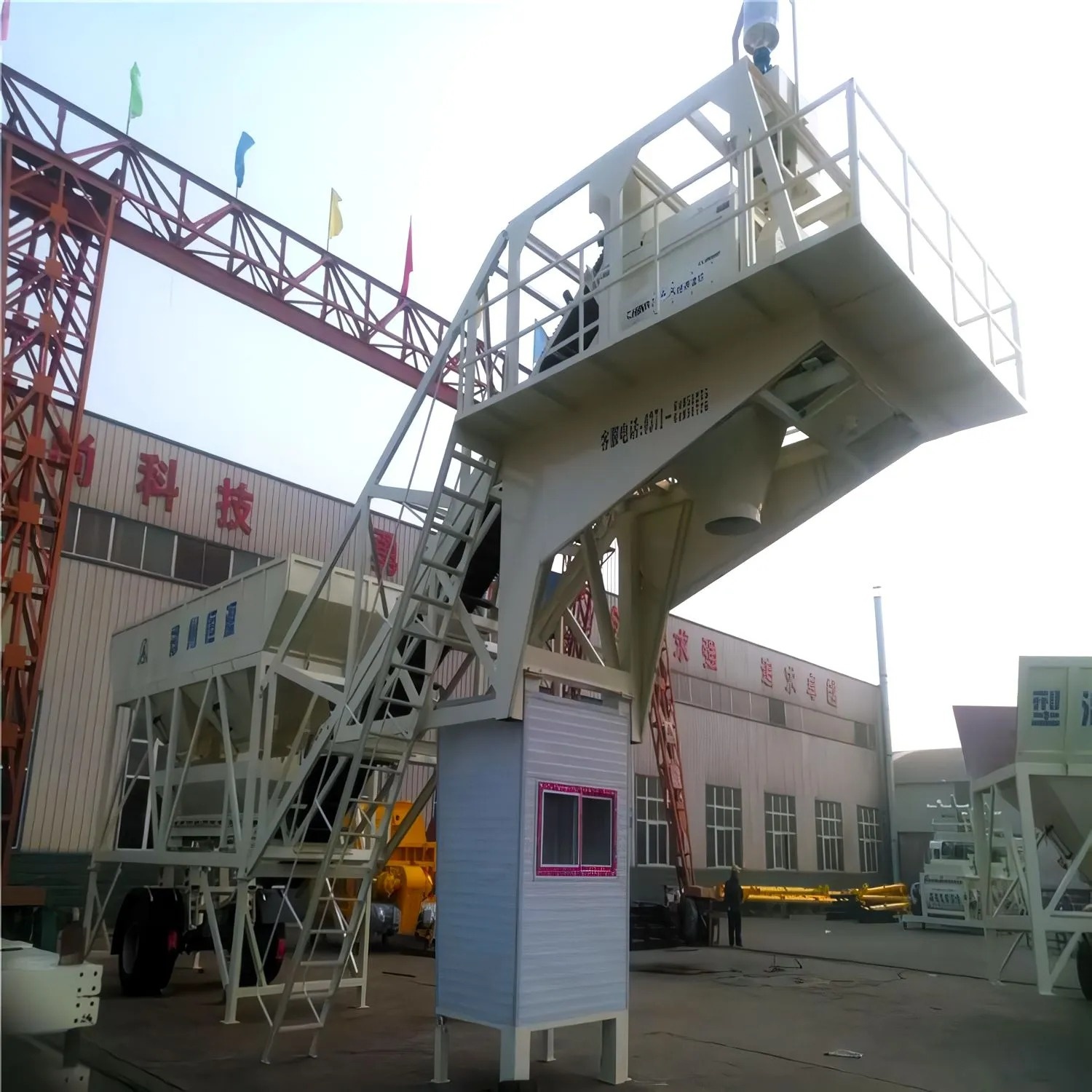

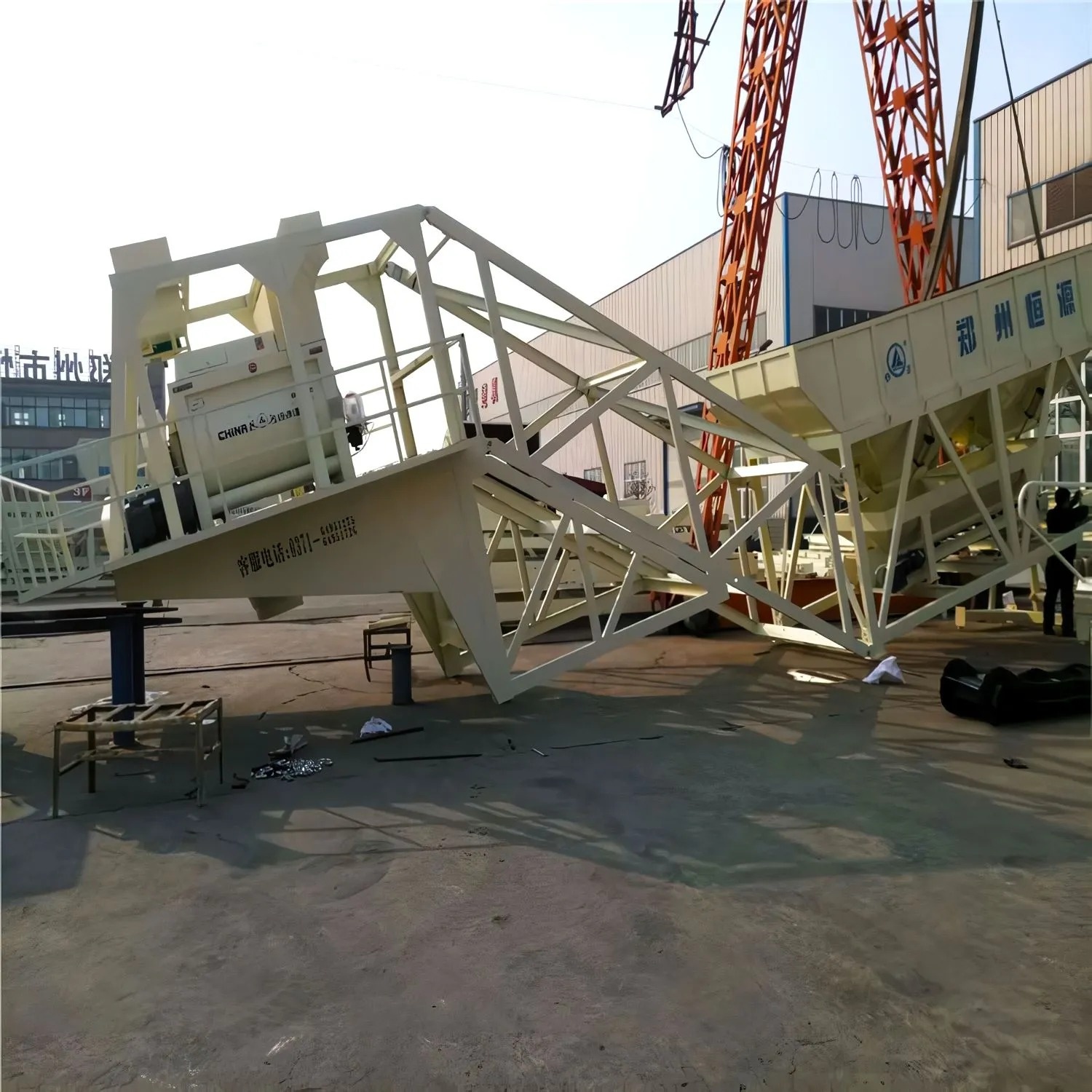

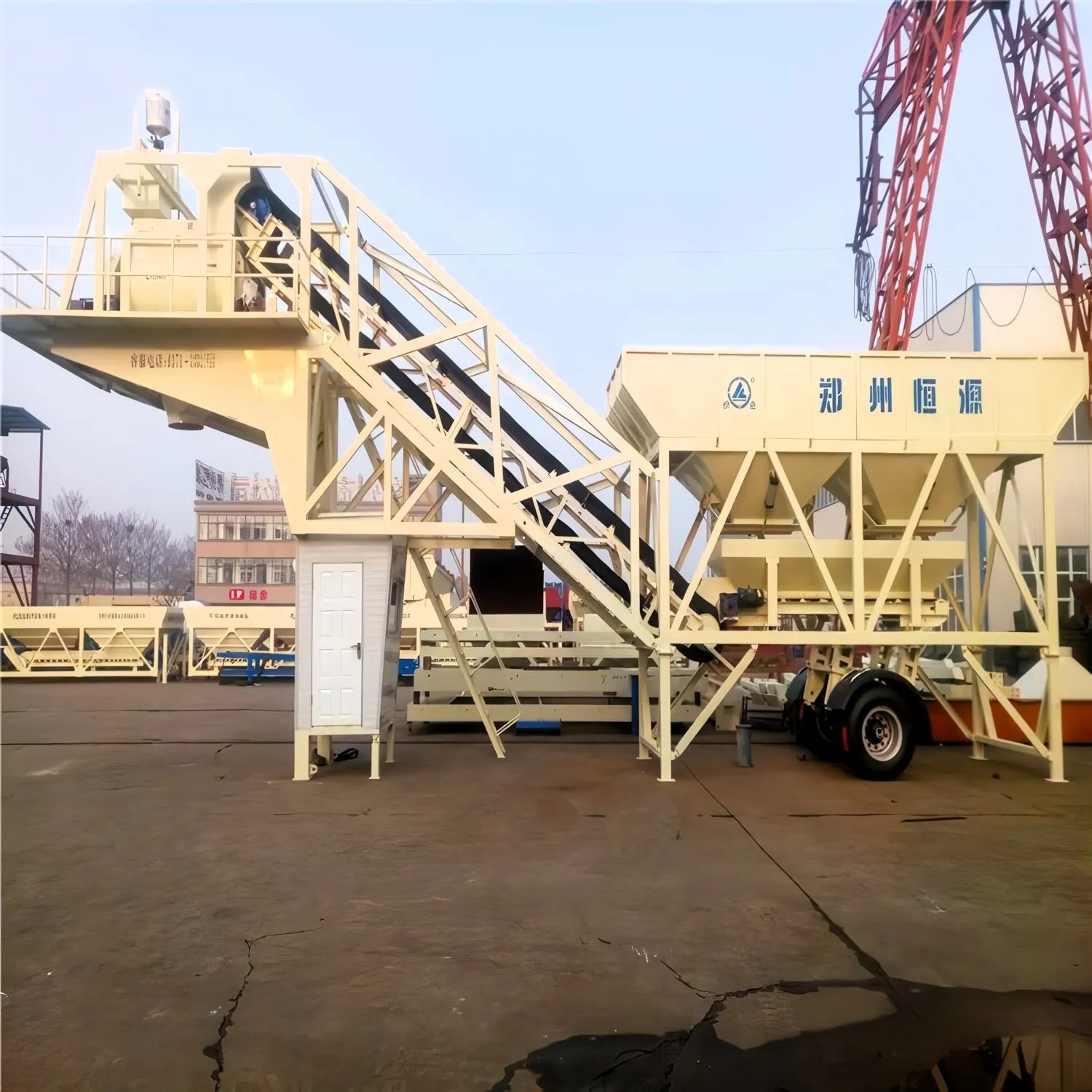

Мобильный бетонный завод, YHZS 25

Производительность: 25 м3/час

Бетоносмеситель: JS 500

Бункеры инертных материалов: 4x5 м3

Размер инертных материалов: 60/80 мм

Высота выгрузки: 3.8 М

Вес завода: 19 тонн

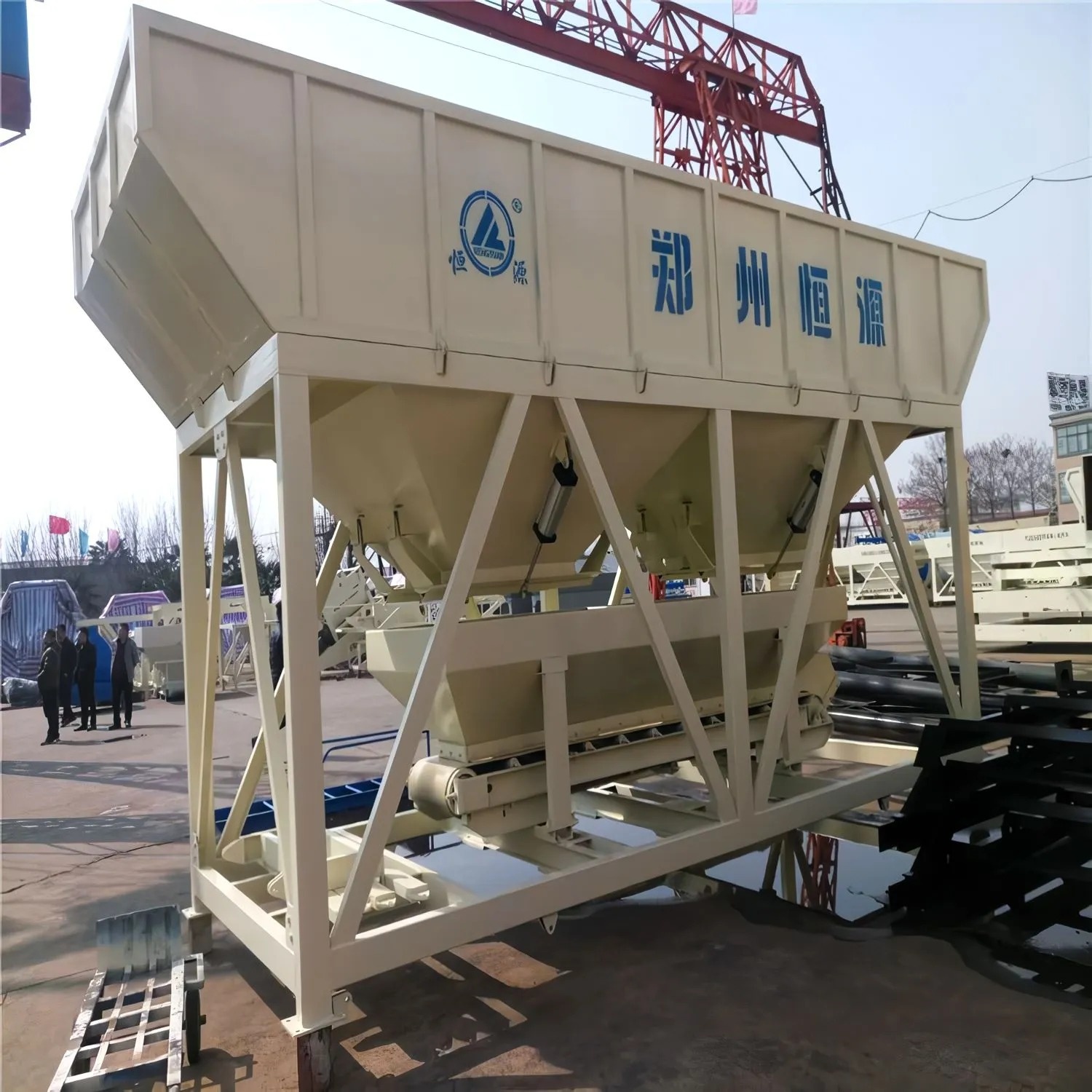

Система дозирования заполнителя:

Бункер для хранения песка (4м3) с вибрационным устройством.

Бункер для хранения гравия объемом 4м3 без вибрационного устройства.

Воздушный цилиндр бункера для хранения сырья диаметром.

Весы для заполнителя с максимальным весом взвешивания до 1500кг.

Датчик CBLGM-S/1000.

Ленточный транспортер шириной ленты 650мм с приводным механизмом P=4кВт.

Подъемник:

Лебедка с редуктором мощностью 5.5 кВт.

Ковш для сырья.

Направляющая рельса.

Бесконтактный выключатель.

Основной каркас:

Нижняя платформа.

Платформа для прохода.

Лестница.

Опоры.

Весы для цемента:

Ковш для взвешивания цемента с максимальным весом взвешивания до 300кг.

Датчик CBLGM-S/500.

Двухстворчатый клапан диаметром Ф200мм.

Вибрационное устройство MVE60/3.

Система взвешивания воды:

Ковш взвешивания воды с максимальным весом взвешивания до 150кг.

Датчик CBLGM-S/300.

Погружной насос QY25-17-2.2.

Насос для слива воды.

Трубопровод подачи воды.

Система взвешивания внешних добавок:

Ковш взвешивания добавок с максимальным весом взвешивания до 20кг.

Датчик CBLGM-S/50.

Насос подачи внешних добавок IHG40-160(I).

Пневматический двухстворчатый клапан с резиновой обкладкой DN=50.

Бункер для хранения внешних добавок объемом 1.4м3.

Трубопровод подачи внешних добавок.

Миксер JS500:

Двухвальный смеситель принудительного действия JS500 с приводным механизмом (P=18.5 кВт).

Механизм смешивания.

Емкость смешивания.

Устройство выгрузки сырья.

Воздушный цилиндр диаметром Ф100.

Система смазки.

Кожух миксера.

Комната управления:

Каркас комнаты управления.

Материалы внутренней отделки.

Кондиционер воздуха 1P с функцией обогрева и охлаждения.
