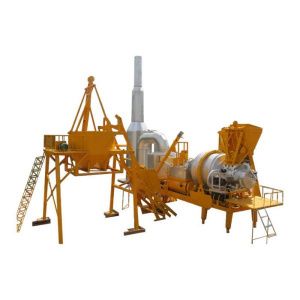

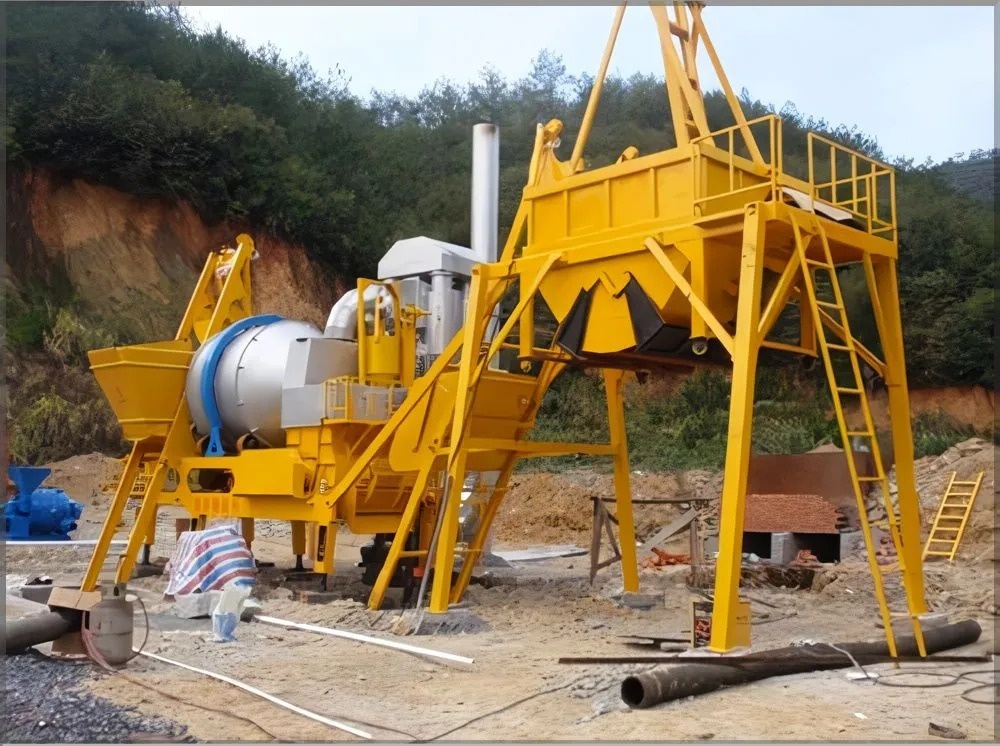

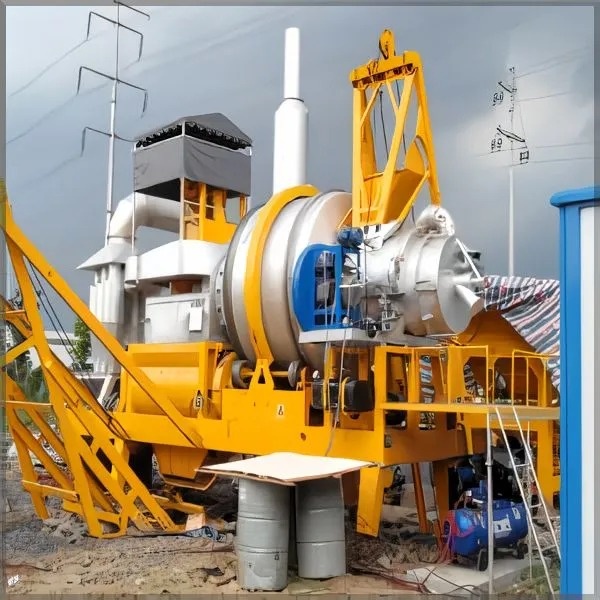

Мобильный асфальтный завод, QLB 80

Производительность: 80 тонн/час

Тип: Принудительно-периодический

Горелка: дизельная

Бункера инертных материалов: 3х8 м3

Расход: 6,5~7,5 кг/тонн

Емкость смесителя: 2,0 м3/партия

Размер фракции: 50 мм

Точность взвешивания инертных материалов: 2000±3% кг

Точность взвешивания заполнителя: 180 кг

Точность взвешивания битума: 180 кг

Температура готового асфальта: 120~165 °C

Мощность завода: 210 кВт

Бункеры инертных материалов:

Общий объем: 8м³

Бункер взвешивания: 4м³

Горизонтальный конвейер B650*23300mm

Конвейер B650*17000mm

Система взвешивания: Объём 1000кг, Точность ±3%

Мотор-редукторы: YDT7.5-1.25-400x650, YDT3-1.31-320x650

Двигатель: Мощность 5.5кВт

Конвейер для транспортировки материалов до сушильного барабана:

Ширина: 600мм, Длина: 16метров

Двигатель: Мощность 3кВт

Горелка дизельная:

Насос: PZ300

Высоковольтный дизельный насос: 0,55кВт

Сушильный барабан:

Длина: 2100мм

Материал: 16Mn Легированная сталь

Приводная шестерня: Величина A787

Электродвигатель: Мощность 15кВт

Скиповый подъемник:

Высота подъема: 1.4м

Мотор-редуктор: 11кВт

Рама: Стальная

Система подачи заполнителя:

Бункер для взвешивания: Объем 180кг, Точность ±2%

Шнек: 219*4m³kW

Редуктор: XLD4-9-3

Система подачи битума:

Битумный бак с прямым подогревом: Объем 30м³

Электронагревательные клапаны

Насос битума

Система взвешивания битума:

Бункер взвешивания: Объем 180кг, Точность ±2%

Нагревательная плита битума: Мощность 2кВт

Принудительный смеситель:

Двухвальный смеситель: Объем 2.0м³

Двигатель: Мощность 18.5кВт

Бункер готового асфальта:

Элеватор готового асфальта: Объем 1.4м³

Электродвигатель элеватора: Мощность 11кВт

Система пылеулавливания:

Первичное обеспылевание: Циклонный фильтр

Вторичное обеспыливание: Водяной фильтр

Система рукавного фильтра:

Площадь фильтрации: 390м²

Мешки обеспыливания: 320 штук

Шасси:

Передняя ось: 700-16

Задняя ось: 825-20
