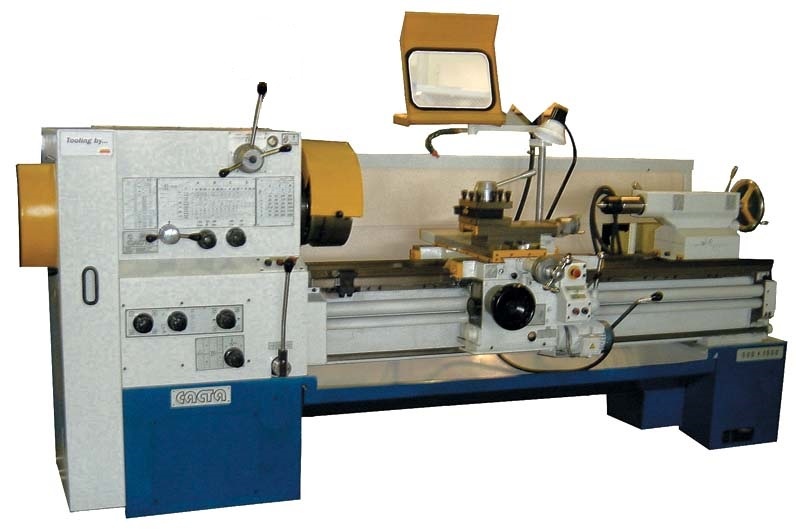

Универсальный токарно-винторезный станок СА564С200 РМЦ 2000 мм
Назначение токарного станка по металлу СА564С200
Токарно-винторезный станок СА564С200 является продукцией российского машиностроительного предприятия и предназначен для производства широкого спектра технологических операций, связанных с механической обработкой конических и цилиндрических заготовок, диаметр которых не превышает 500 мм и длину 2000 мм. На станке выполняются разнообразные токарные работы, такие как точение наружных поверхностей и растачивание внутренних, а также осевое сверление,развертывание и нарезание метрической, дюймовой, модульной и питчевой резьб. Обтачиваемые детали закрепляются в патроне и в центрах. При большой длине обработки в центрах применяются неподвижный и подвижный люнеты.
Жесткость станины и всей конструкции, достаточная мощность двигателя (в базовой комплектации 11 кВт), широкий диапазон величин оборотов шпинделя (от 16 до 1600 об/мин) позволяют обрабатывать детали из материалов различной твердости с использованием современных инструментов из инструментальных сталей и с твердосплавными пластинами.
Станки серии СА564 удобны для обработки длинномерных деталей типа трубы или прутка. Обрабатываемая труба (пруток) пропускается через полый шпиндель (диаметр 95 мм), зажимается патроном и вращается вместе со шпинделем. Другой конец трубы устанавливается на отдельно стоящий люнет.
Станки могут применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов. Применение станка эффективно в единичном, мелкосерийном и серийном производствах, в механических цехах которых обрабатываются небольшие повторяющиеся партии деталей, а также в инструментальных цехах и ремонтных службах предприятий различного профиля деятельности.
Для обработки конических поверхностей и нарезания конических резьб станок СА564С 200 по специальному заказу оснащается конической линейкой.
Окончательную обработку точных деталей рекомендуется производить на предварительно разогретом станке.
В части воздействия климатических факторов внешней среды станки изготавливаются в исполнении УХЛ для категории размещения 4 по ГОСТ 15150. Значение температуры воздуха при эксплуатации +35°...+1°, при среднегодовом значении относительной влажности 60% (при +20°).
Технические характеристики токарно-винторезного станка СА564С200
Таблица основных параметров
| № п/п | Параметр | Значение | |
|
| 1. | Диаметр отверстия в шпинделе, мм | 95 | |
| 2. | Условный размер конца шпинделя ГОСТ 12593 (DIN55027) | 11 | |
| 3. | Показатели заготовки, обрабатываемой на станке | | |
| 3.1. | Наибольший диаметр обрабатываемой заготовки над станиной, мм, не менее над суппортом, мм, не менее | 500 290 | |
| 3.2. | Наибольшая длина обрабатываемой заготовки в центрах, мм, не менее | 2000 | |
| 4. | Показатели инструмента, устанавливаемого на станке | | |
| 4.1. | Наибольшая высота резца, устанавливаемого на станке, мм, не менее | 25 | |
| 5. | Показатели основных и вспомогательных движений станка | | |
| 5.1. | Количество скоростей шпинделя: прямого вращения обратного вращения | 21 12 | |
| 5.2. | Пределы частоты вращения шпинделя, мин"1 прямого вращения обратного вращения | 16...1600 16...1600 | |
| 5.3. | Количество подач суппорта: продольных поперечных | 40 40 | |
| 5.4. | Пределы рабочих подач суппорта, мм/об: продольных поперечных | 0,05 ... 2,8 0,025...1,4 | |
| 5.5. | Пределы шагов нарезаемых резьб: метрических, мм модульных, модуль дюймовых, число ниток на 1" питчевых, питч | 0.5...112 0.5...112 56...0.5 56...0,5 | |
* - под заказ
Продолжение таблицы основных параметров
| № п/п | Параметр | Значение |
| 5.6. | Скорость быстрых перемещений суппорта, мм/мин: продольных поперечных | 3800±6% 1900±6% |
| 6. | Силовая характеристика станка | |
| 6.1. | Наибольший крутящий момент на шпинделе, кНм | 1 |
| 6.2. | Мощность привода главного движения, кВт | 11 |
| 6.3. | Суммарная мощность установленных на станке электродвигателей, кВт | 12,02 |
| 6.4. | Суммарная потребляемая мощность станка,кВт | 12,5 |
| 7. | Показатели габарита и массы станка | |
| 7.1. | Габаритные размеры станка, мм, не более: длина ширина высота | 3880 1295 1475 |
| 7.2. | Масса станка СА564С 200, кг, не более | 4100 |
| 8. | Характеристика электрооборудования | |
| 8.1. | Род тока питающей сети | Переменный Трехфазный |
| 8.2. | Частота тока, Гц | 50 |
| 8.3. | Напряжение, В | 380 |
| 8.4. | Напряжение цепи управления, В | 110 и 24 |
| 8.5. | Напряжение цепи местного освещения, В | 24 |
| 9. | Уровень звука на рабочем месте оператора LA, дБА, не более | 80 |
Бабка шпиндельная
| Параметр, размерность | Значение |
|
| Конец шпинделя | К11 ГОСТ 12593 |
| Диаметр шпиндельного фланца, мм | 290 |
| Центр в шпинделе с конусом | Метрический 100 |
| Диаметр цилиндрического отверстия в шпинделе, мм | по ГОСТ 25557 95 |
Бабка задняя
| Параметр, размерность | Значение |
| Центр пиноли с конусом | Морзе 5 по ГОСТ 13214 |
| Наибольшее перемещение пиноли, мм | 150 |
| Цена одного деления лимба перемещения пиноли, мм | 0,1 |
| Величина поперечного смещения корпуса, мм | ±15 |
Суппорт
| Параметр, размерность | Значение |
| Шкала угла поворота, град | ±90 |
| Цена одного деления шкалы поворота, град | 1 |
| Наибольшая длина перемещения, мм | 150 |
| Цена одного деления лимба, мм | 0,05 |
Каретка
| Параметр, размерность | Значение |
| Наибольшая длина продольного перемещения, мм | 2015 |
| Наибольшая длина поперечного перемещения, мм | 275 |
| Минимально допустимая скорость перемещения каретки, мм/мин | 10 |
| Максимально допустимая скорость перемещения при работе по упорам, мм/мин | 250 |
| Цена одного деления лимба, мм | |
| продольного перемещения | 1 |
| поперечного перемещения | 0,05 |
Комплект поставки, входит в цену станка СА564С200
· Станок в сборе
· Токарный патрон 315 мм
· Руководство по эксплуатации
