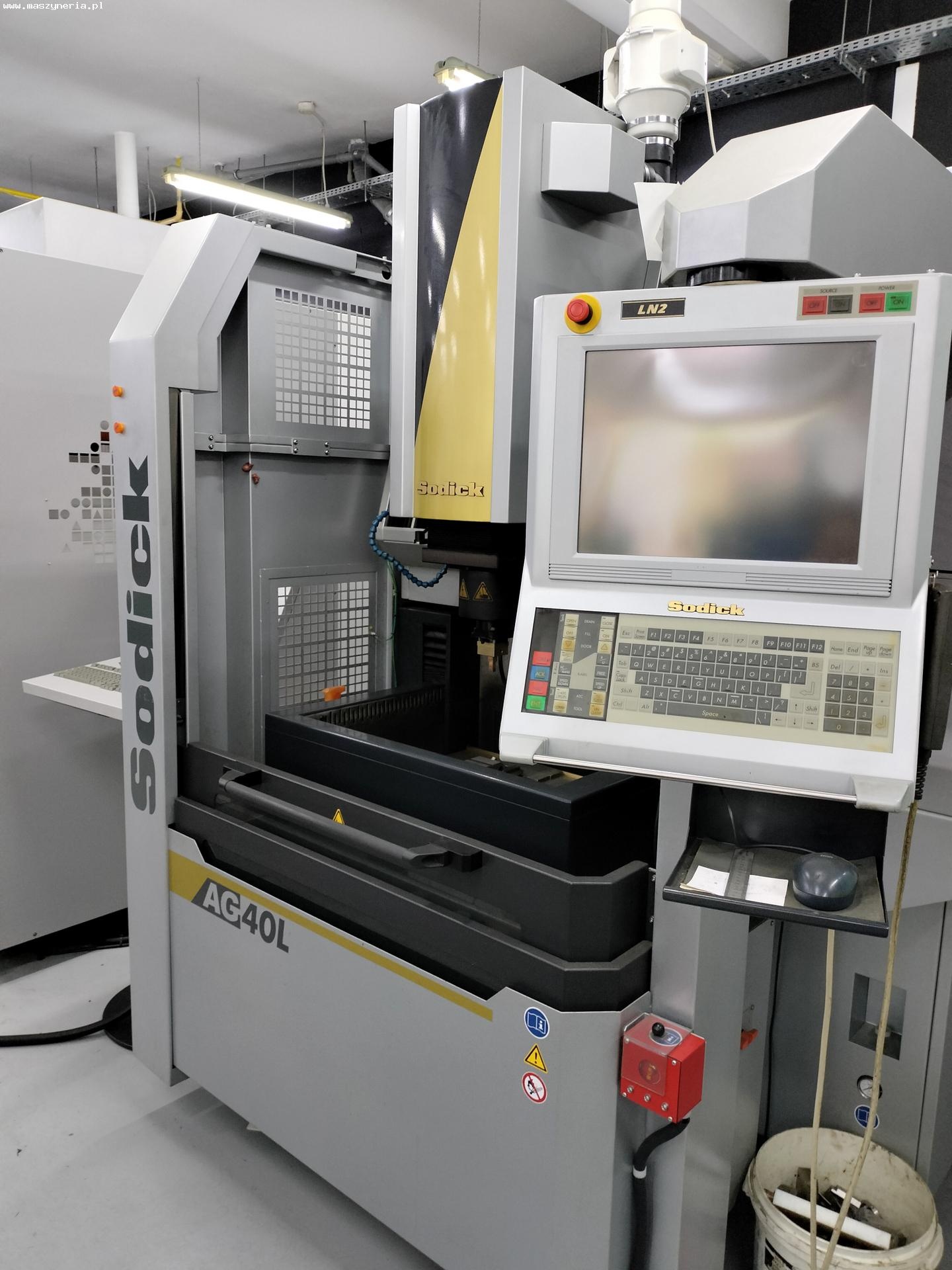

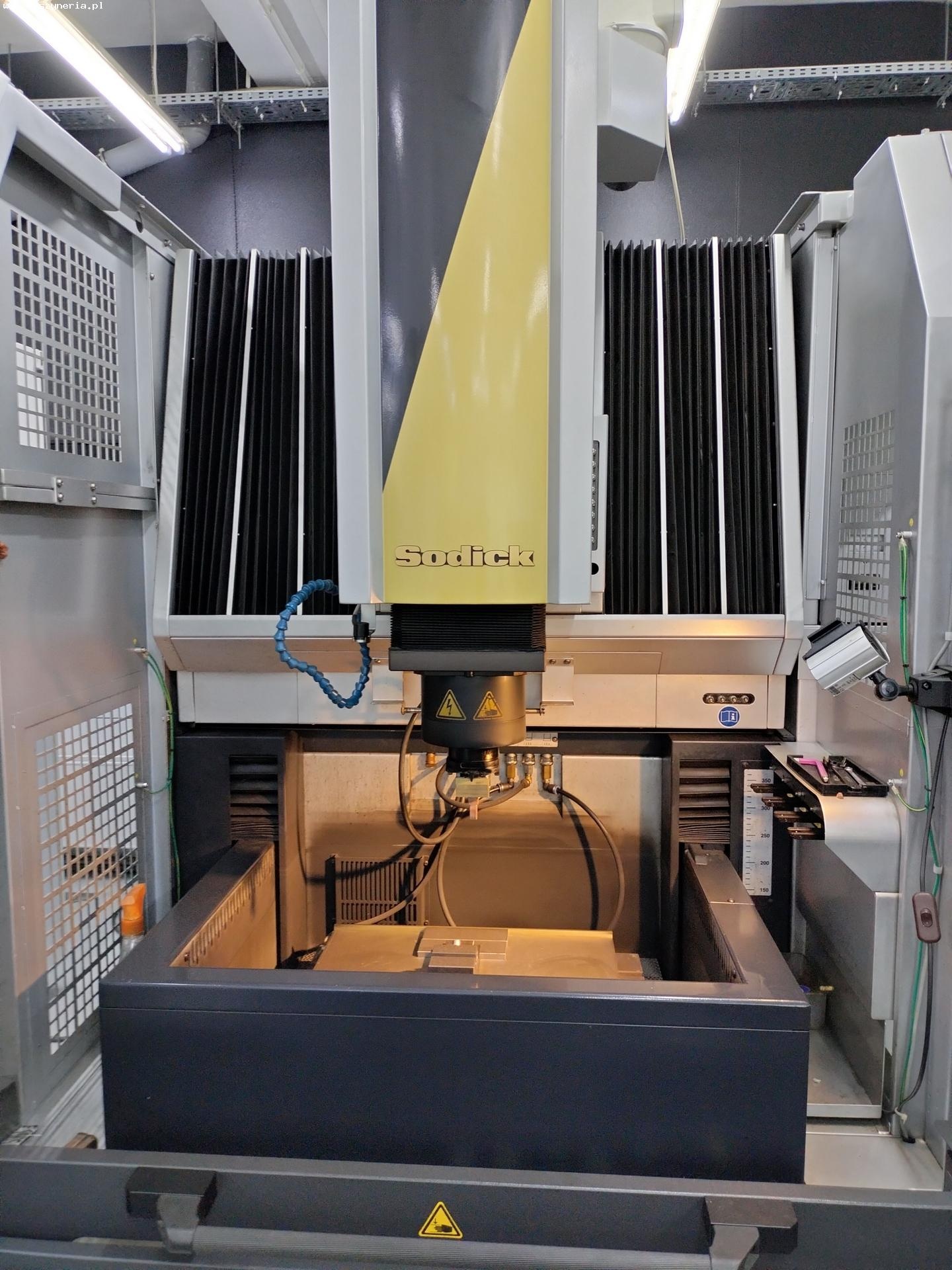

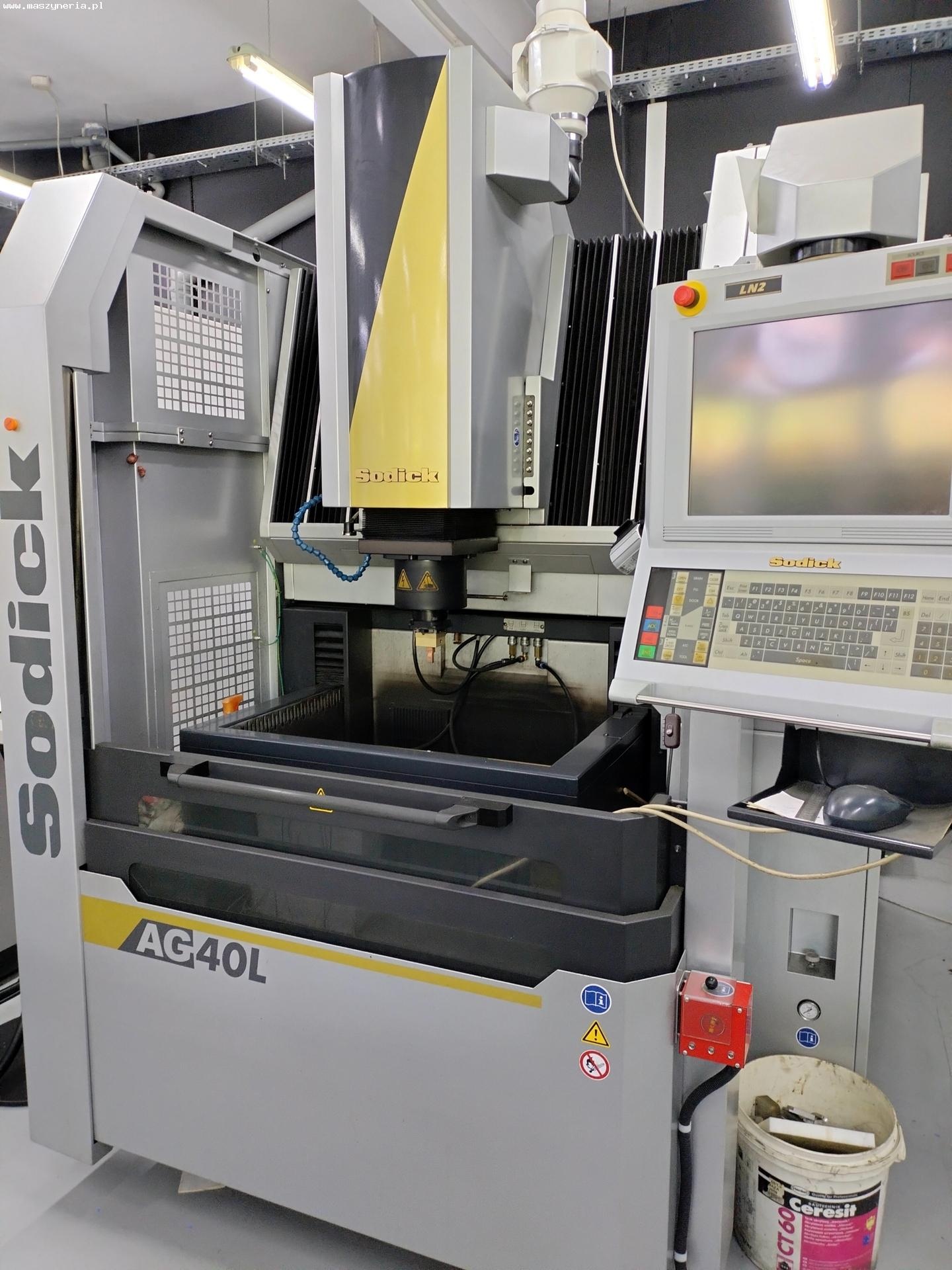

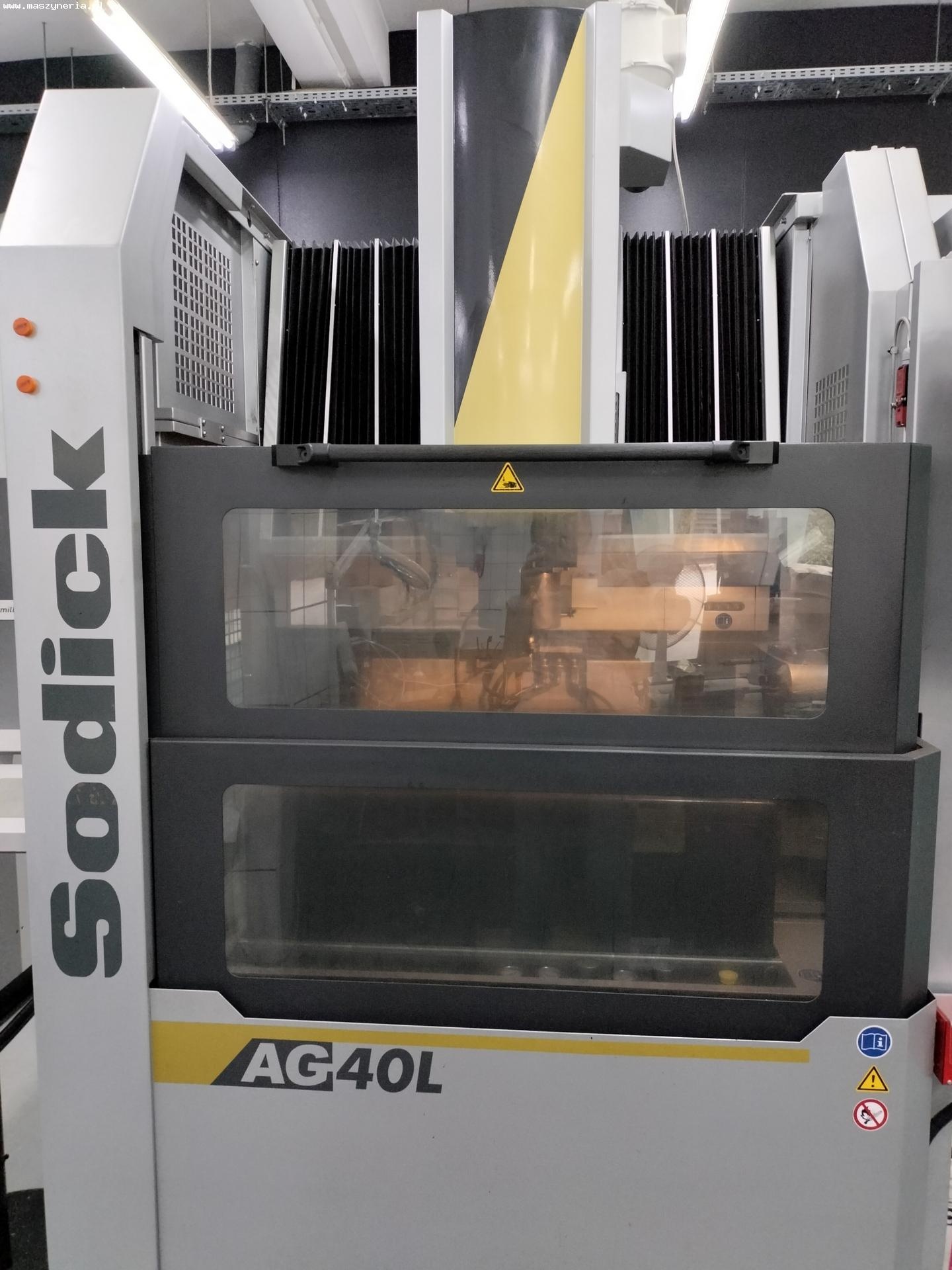

Электроэрозионный копировально-прошивной станок SODICK AG40L был построен в 2011 году.
Технические характеристики электроэрозионный копировально-прошивной станок SODICK AG40L
- подача по оси X/Y/Z: 400/300/270 мм
- размеры рабочего стола (Д х Ш): 600 x 400 мм
- максимальный вес заготовки: 550 кг
- максимальный вес электрода: 50 кг
- размеры внутреннего рабочего бака (Д х Ш х В): 750 х 620 х 350 мм
- емкость рабочего бака: 190 л
- уровень диэлектрика (от рабочего стола): 100-300 мм
- диэлектрик: масло для электроэрозионных станков
- расстояние между рабочим столом и держателем инструмента: 150-420 мм
- объем вспомогательного бака: 285 l
- необходимое количество диэлектрика во вспомогательном баке: 330 l
- объем бака охладителя рядного двигателя: 19 l
- необходимое количество масла в охладителе рядного двигателя: 19 l
- охлаждающее масло: Mobil Velocite Oil No. 3
- расстояние от пола до рабочего стола: 830 мм
- фильтрация: сменные бумажные фильтры (MF-2400, под давлением)
- давление воздуха: 0,65 МПа
- расход воздуха: 100 л/мин
- электропитание: 3x 200/220 VAC; 50/60 Hz
- занимаемая площадь (Д х Ш): 2400 x 3300 мм
- габариты (Д х Ш х В): 1550 x 2410 x 2330 мм
- вес машины: 3900 кг
Оборудование электроэрозионного станка AG40L LN2
- yправление ЧПУ: SODICK LN2
- программное обеспечение: LN ASSSIST
- ось C
- измерительный зонд: EROWA
- автоматический держатель инструмента: EROWA ITS
- 4-позиционный линейный сменщик инструмента
- линейные приводы по осям X,Y,Z
- оснастка: ER-103679 My first EROWA

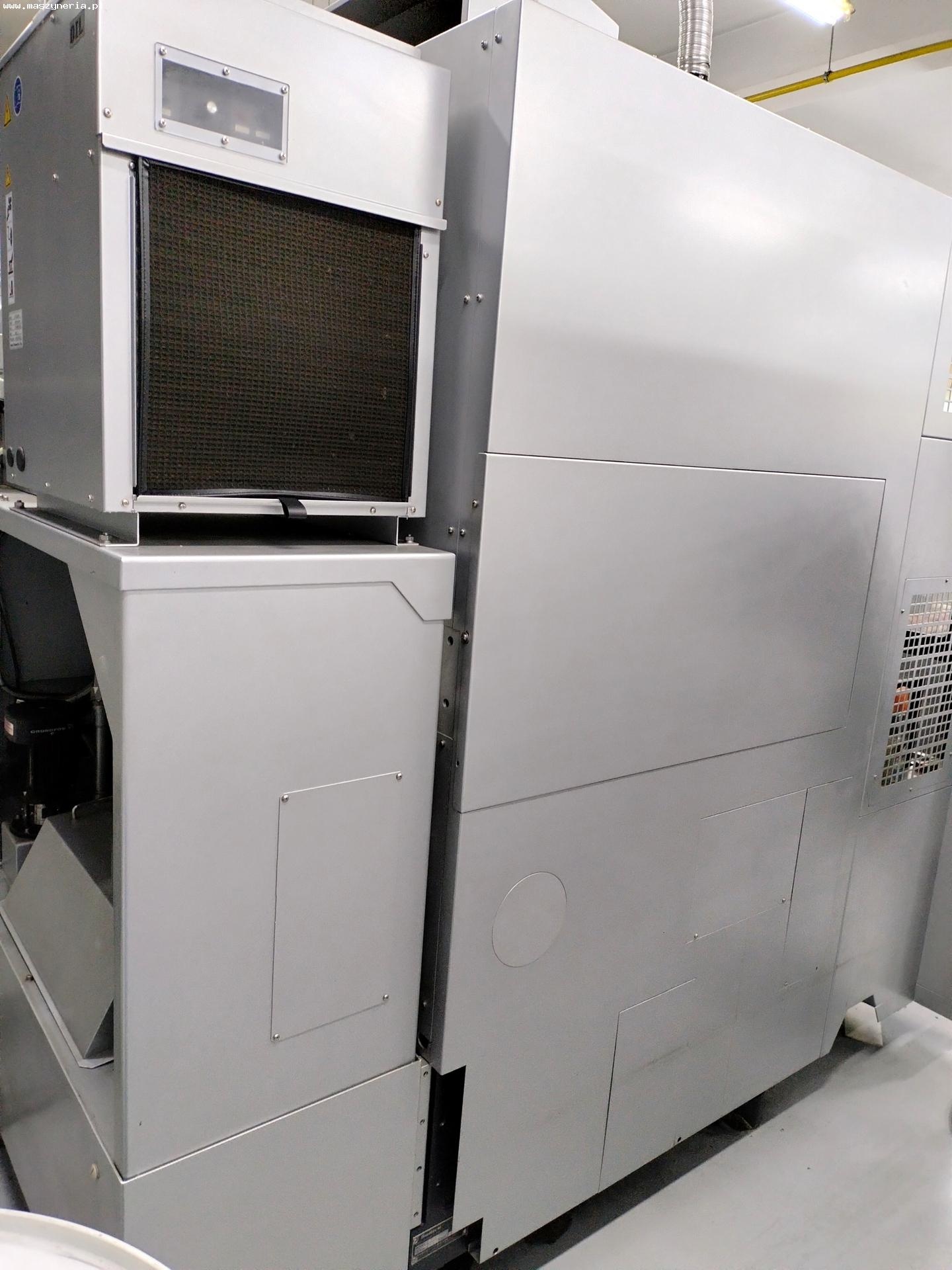

- охладитель
- эффективная система фильтрации
- диэлектрический бочонок STEELFLUID (2 шт.)
- трансформатор 3x 380 В/3x 220 В
