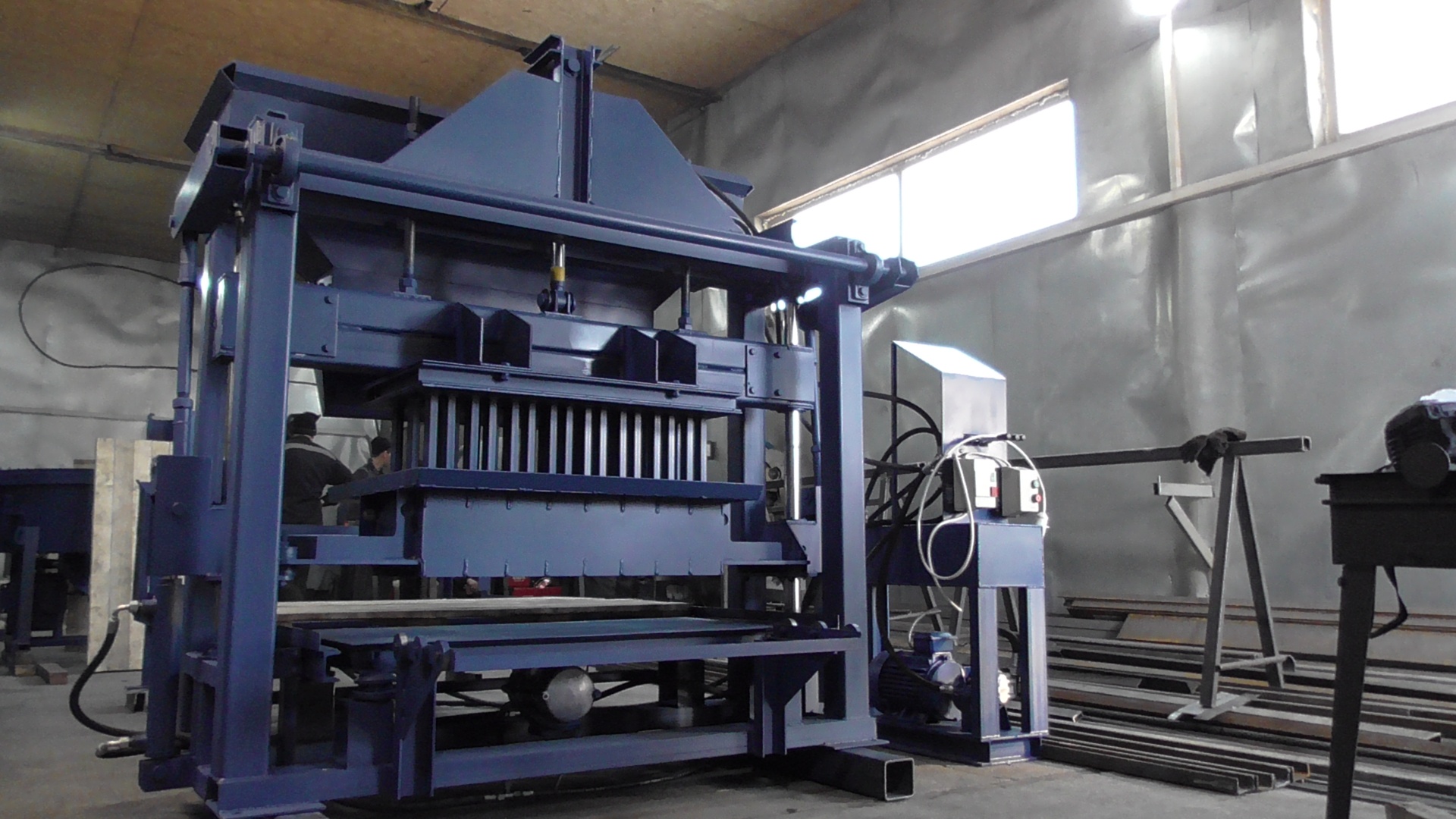

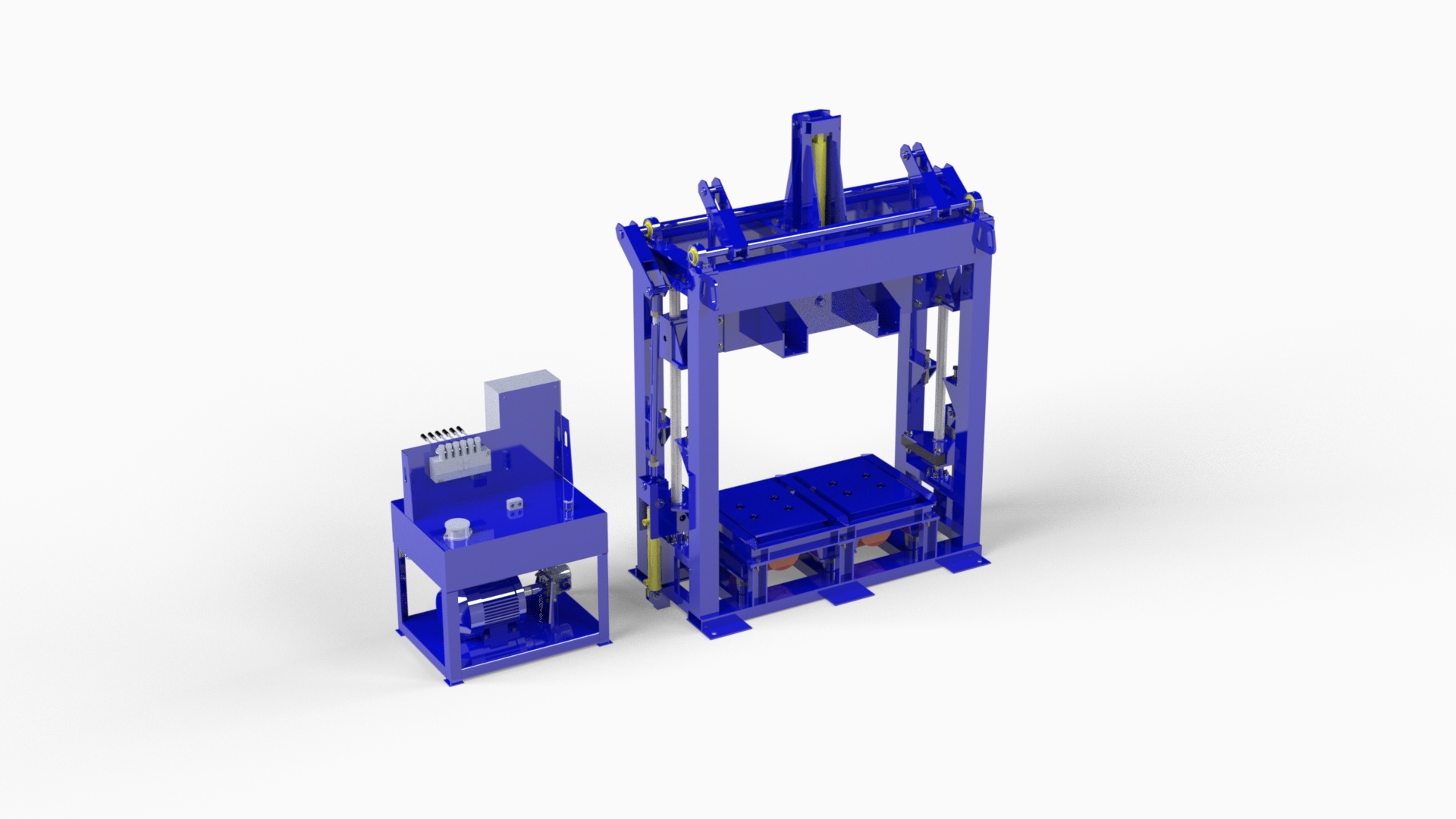

Гидравлический вибропресс для производства блоков, плитки и бордюра «Стоун» позволяет производить высокоточные и качественные различные строительные блоки (шлакоблоки, керамзитоблоки, опилкобетонные и арболитовые блоки), тротуарную плитку (брусчатку), а также дорожный и тротуарный бордюр.

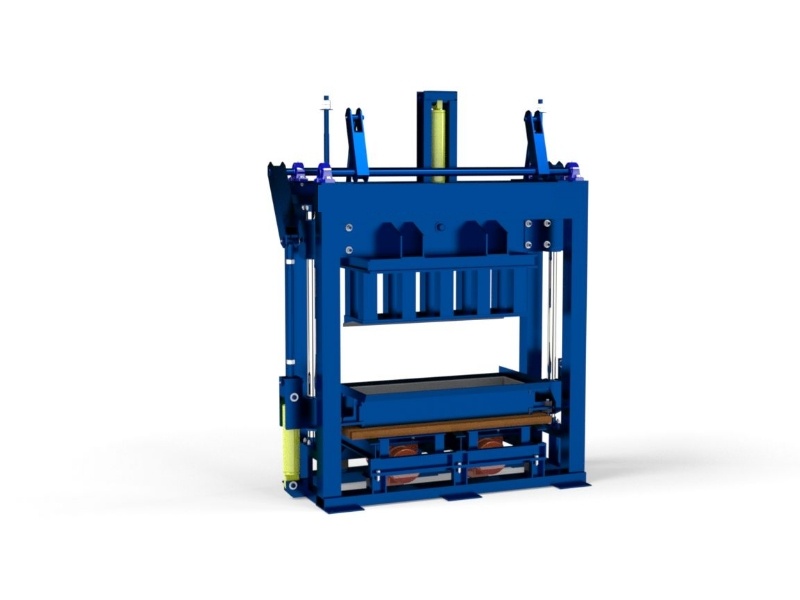

Наша компания поставляет вибропрессы СТОУН как в базовом варианте, так и с механизацией и программным управлением.
Точность изготовления оснастки для вибропресса для производства шлакоблоков составляет +/- 1 мм. Геометрия изготавливаемого изделия на гидравлическом вибропрессе полностью соответствует требованиям ГОСТ.
Принцип работы вибропресса для блоков, плитки и бордюра «Стоун»:
- Производится загрузка инертных (песок, шлак, керамзит, опилки, отсев) и вяжущих (цемент) в пропорциях, согласно рекомендаций по смесям, в бетоносмеситель.
- После достижения нужной консистенции смеси, с помощью ленточного транспортёра, смесь перегружается в бункер-накопитель гидравлического вибропресса для блоков.
- С помощью шиберного затвора на бункере-накопителе, смесь отгружается в нужной пропорции в матрицу.

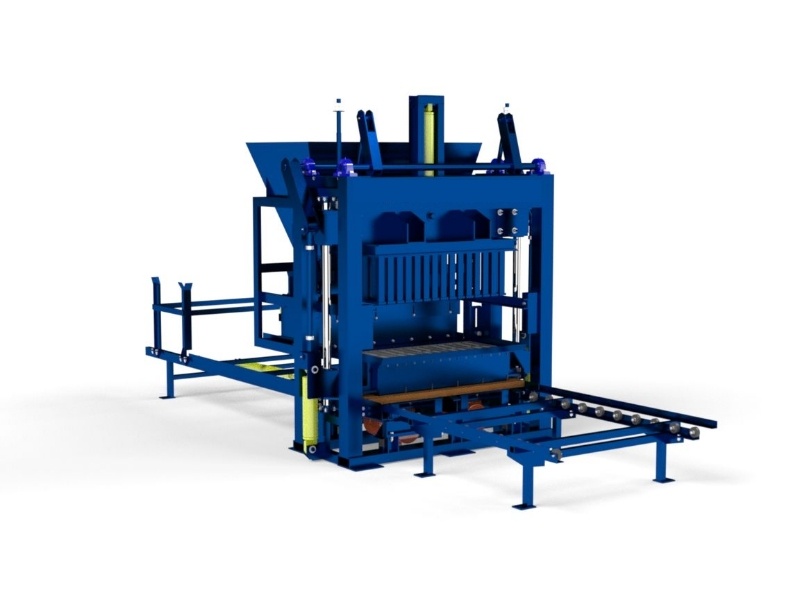

- С помощью ручного приспособления смесь в матрице выравнивается. Для механизации процесса устанавливают модуль загрузки смеси.
- Включив вибраторы на пульте управления гидростанции вибропресса смесь в форме уплотняется, снижая количество воздуха в смеси.
- Выровняв поверхность и нажав на рычаг гидрораспределителя, пуансон опускается в матрицу и сдавливает смесь, при включённом вибраторе, выдавливая остатки воздуха пуансон прессует смесь в форме до нужной высоты изделия, время вибропрессования до 30 секунд.
- Закончив процесс вибропрессования, выключается вибратор, после его остановки, с помощью перемещение нужного рычага, поднимается матрица и пуансон над отформованными блоками.

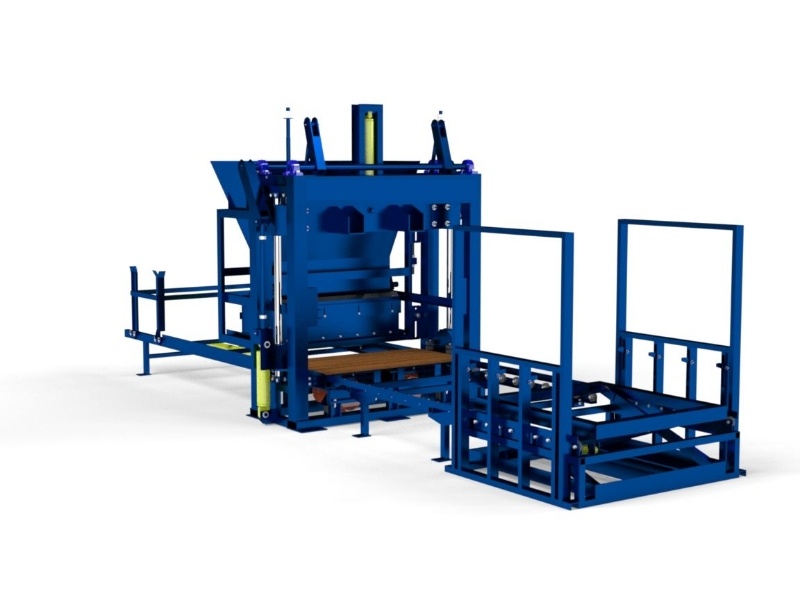

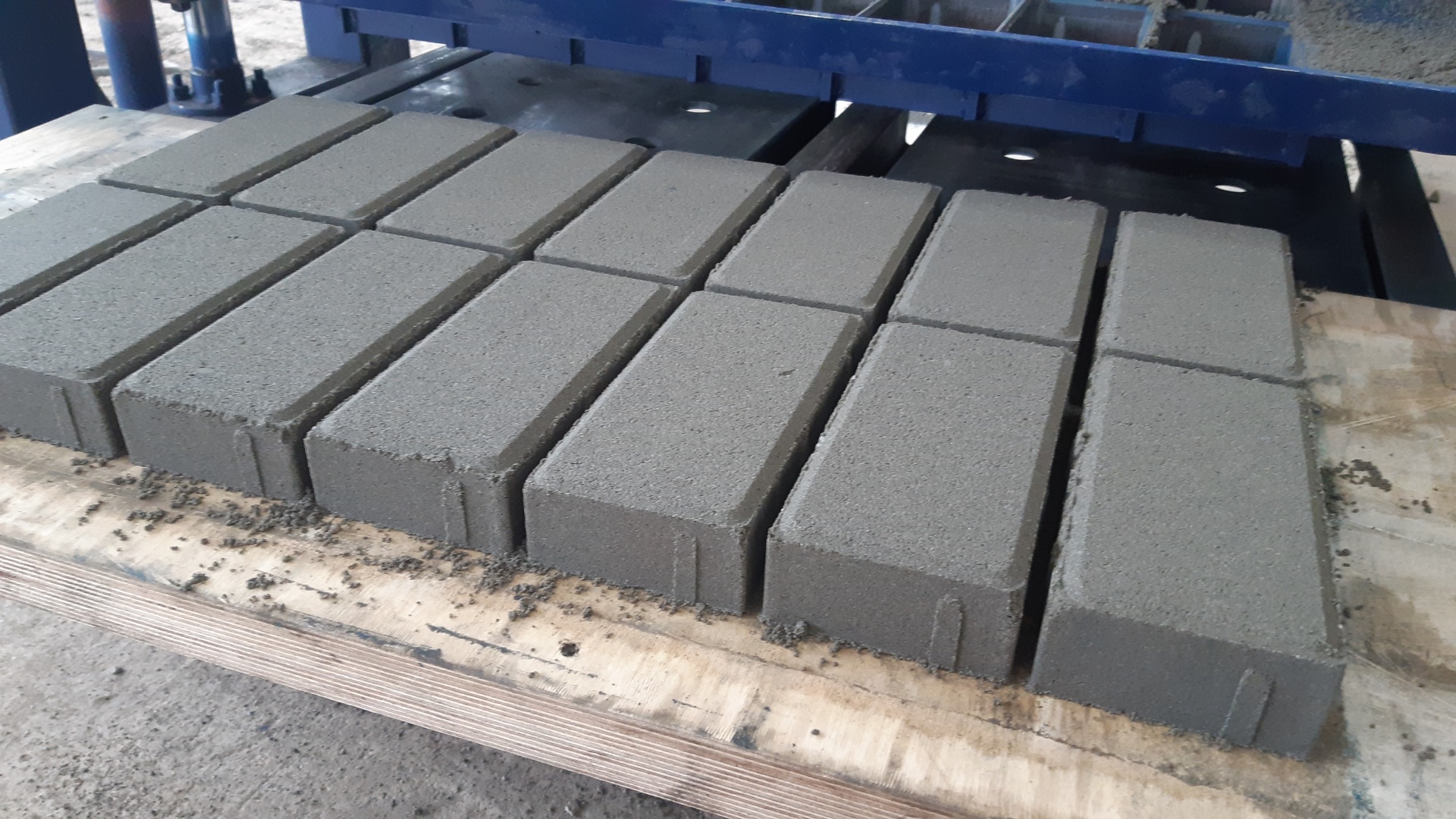

- Готовые изделия с поддоном перемещаются к месту сушки (сушку можно осуществлять естественным способом или пропариванием), а на виброплощадку вибропресса подаётся новый поддон (для механизации данного процесса устанавливают модуль подачи поддонов). Цикл формовки повторяется вновь.
| Технические характеристики вибропресса для блоков, плитки и бордюра «Стоун» |
|
«Стоун X3» |
«Стоун X4» |
«Стоун X5» |
«Стоун X6» |
| Производительность до: |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |

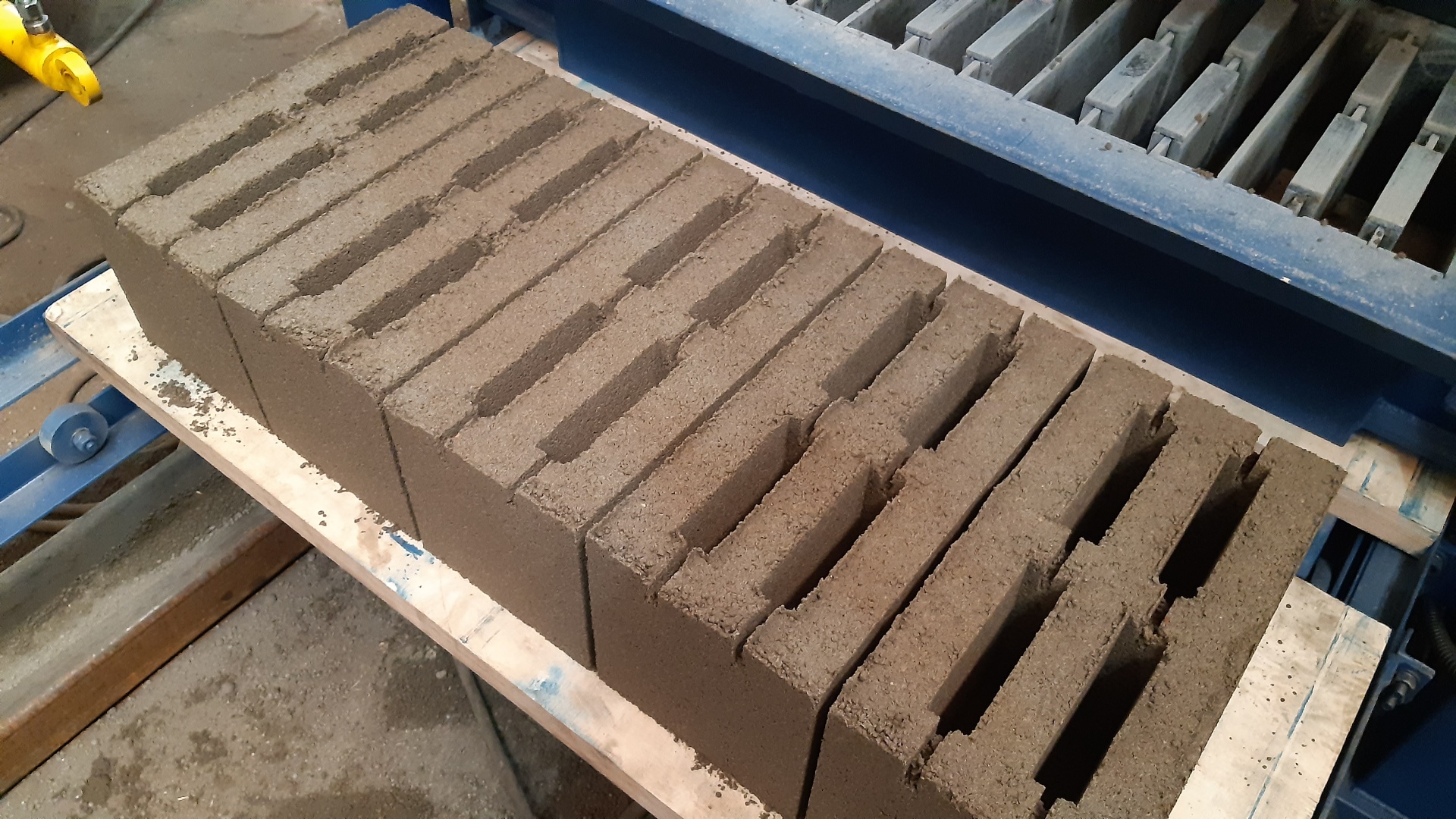

| - блок 390х190х190, шт. |
3 |
144 |
1152 |
4 |
160 |
1280 |
5 |
170 |
1360 |
6 |
204 |
1632 |
| - плитка 198х98х60, шт./кв.м. |
8/0,16 |
380/7,6 |
3040/60 |
12/0,24 |
480/9,6 |
3840/76 |
16/0,32 |
540/10,8 |
4320/87 |
24/0,48 |
816/16 |
6528/130 |

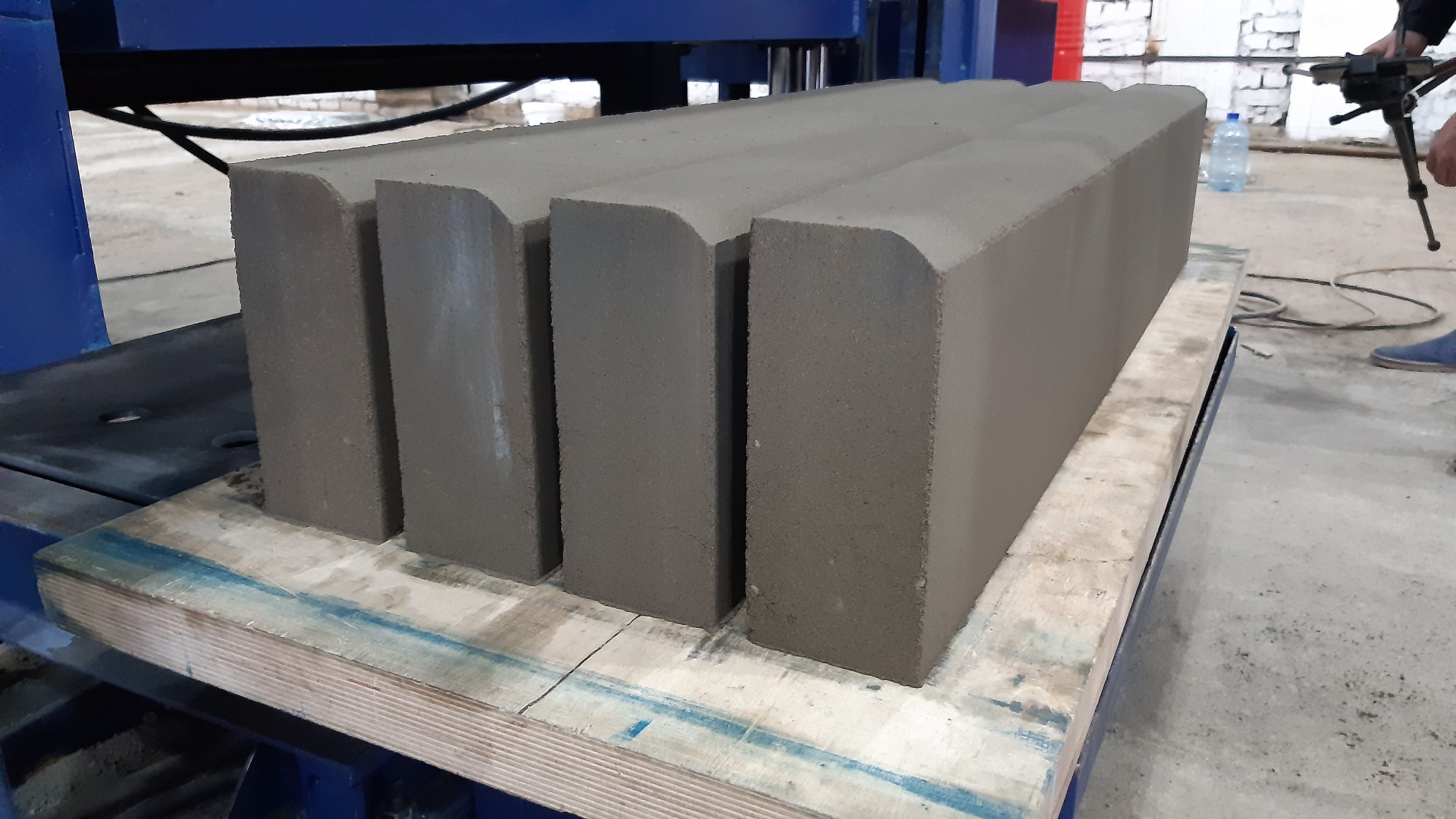

| - бордюр БР50.30.15, шт. |
1 |
48 |
384 |
- |
- |
- |
| - бордюр БР78.30.15, шт. |
- |
1 |
40 |
320 |
- |
- |
| - бордюр БР100.30.15, шт. |
- |
- |
1 |
34 |
272 |
6 |
68 |
544 |
| - бордюр БР100.20.8, шт. |
- |
- |
3 |
102 |
816 |
5 |
170 |
1360 |
| Формовочная площадь, мм |
650х450 |
850х450 |
1050х450 |
1050х550 |
| Высота формуемого изделия, мм |
40-200 |
40-200 |
40-200 |
40-300 |
| Размер тех. поддона фанера, мм |
800х500х20 |
1000х500х30 |
1200х500х40 |
1200х625х40-50* |
| Время цикла, минут |
до 1,25 |
до 1,5 |
до 1,75 |
до 1,75 |
| Усилие прессования, кг |
3000 |
5000 |
8000 |
8000 |
| Напряжение питания, В |
380 |
380 |
380 |
380 |
| Мощность виброплощадки, кВт |
1х0,9 |
2х0,9 |
2х0,9 |
2х2,05 |
| Вынуждающая сила, кН |
5,6-11,2 |
11,2-22,4 |
11,2-22,4 |
20-40 |
| Мощность гидростанции, кВт |
4 |
7,5 |
11 |
11 |
| Рабочая площадь, кв.м. |
10-15 |
15-20 |
20-25 |
20-25 |
| Количество рабочих, чел |
1-2 |
1-2 |
1-2 |
1-2 |
| Габаритные размеры, мм |
1350х1070х2200 |
1550х1070х2200 |
1750х1170х2200 |
1750х1270х2400 |
| Размер гидростанции, мм |
800х300х1270 |
800х600х1150 |
800х600х1150 |
800х600х1150 |
| Общий вес оборудования, кг |
750 |
950 |
1150 |
1500 |
| Каталог оснастки (пуансон-матрица) для блоков, плитки (брусчатки) и бордюров, спрашивайте у специалистов компании. |
| Технические характеристики вибропресса для блоков, плитки и бордюра «Стоун» |
|
«Стоун X3» |
«Стоун X4» |
«Стоун X5» |
«Стоун X6» |
| Производительность до: |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
| — блок 390х190х190, шт. |
3 |
180 |
1440 |
4 |
240 |
1920 |
5 |
300 |
2400 |
6 |
360 |
2880 |
| — плитка 198х98х60, шт./кв.м. |
8/0,16 |
480/9,6 |
3840/76 |
12/0,24 |
720/14 |
5760/115 |
16/0,32 |
960/19 |
7680/153 |
24/0,48 |
1440/28 |
11520/230 |
| — бордюр БР50.30.15, шт. |
1 |
60 |
480 |
— |
— |
— |
| — бордюр БР78.30.15, шт. |
— |
1 |
60 |
480 |
— |
— |
| — бордюр БР100.30.15, шт. |
— |
— |
1 |
60 |
480 |
2 |
120 |
960 |
| — бордюр БР100.20.8, шт. |
— |
— |
3 |
180 |
1440 |
5 |
300 |
2400 |
| Формовочная площадь, мм |
650х450 |
850х450 |
1050х450 |
1050х550 |
| Высота формуемого изделия, мм |
40-200 |
40-200 |
40-200 |
40-300 |
| Размер тех. поддона фанера, мм |
800х500х20 |
1000х500х30 |
1200х500х40 |
1200х625х40-50* |
| Время цикла, минут |
до 1,25 |
до 1,5 |
до 1,75 |
до 1,75 |
| Усилие прессования, кг |
3000 |
5000 |
8000 |
8000 |
| Напряжение питания, В |
380 |
380 |
380 |
380 |
| Мощность виброплощадки, кВт |
1х0,9 |
2х0,9 |
2х0,9 |
2х2,05 |
| Вынуждающая сила, кН |
5,6-10,2 |
11,2-22,4 |
11,2-22,4 |
20-40 |
| Мощность гидростанции, кВт |
4 |
7,5 |
11 |
11 |
| Рабочая площадь, кв.м. |
10-15 |
15-20 |
20-25 |
20-25 |
| Количество рабочих, чел |
1-2 |
1-2 |
1-2 |
1-2 |
| Габаритные размеры, мм |
1350х1070х2200 |
1550х1070х2200 |
1750х1170х2200 |
1750х1270х2200 |
| Размер гидростанции, мм |
800х300х1270 |
800х600х1150 |
800х600х1150 |
800х600х1150 |
| Общий вес оборудования, кг |
1350 |
1550 |
1750 |
1750 |
| Каталог оснастки (пуансон-матрица) для блоков, плитки (брусчатки) и бордюров, спрашивайте у специалистов компании. |

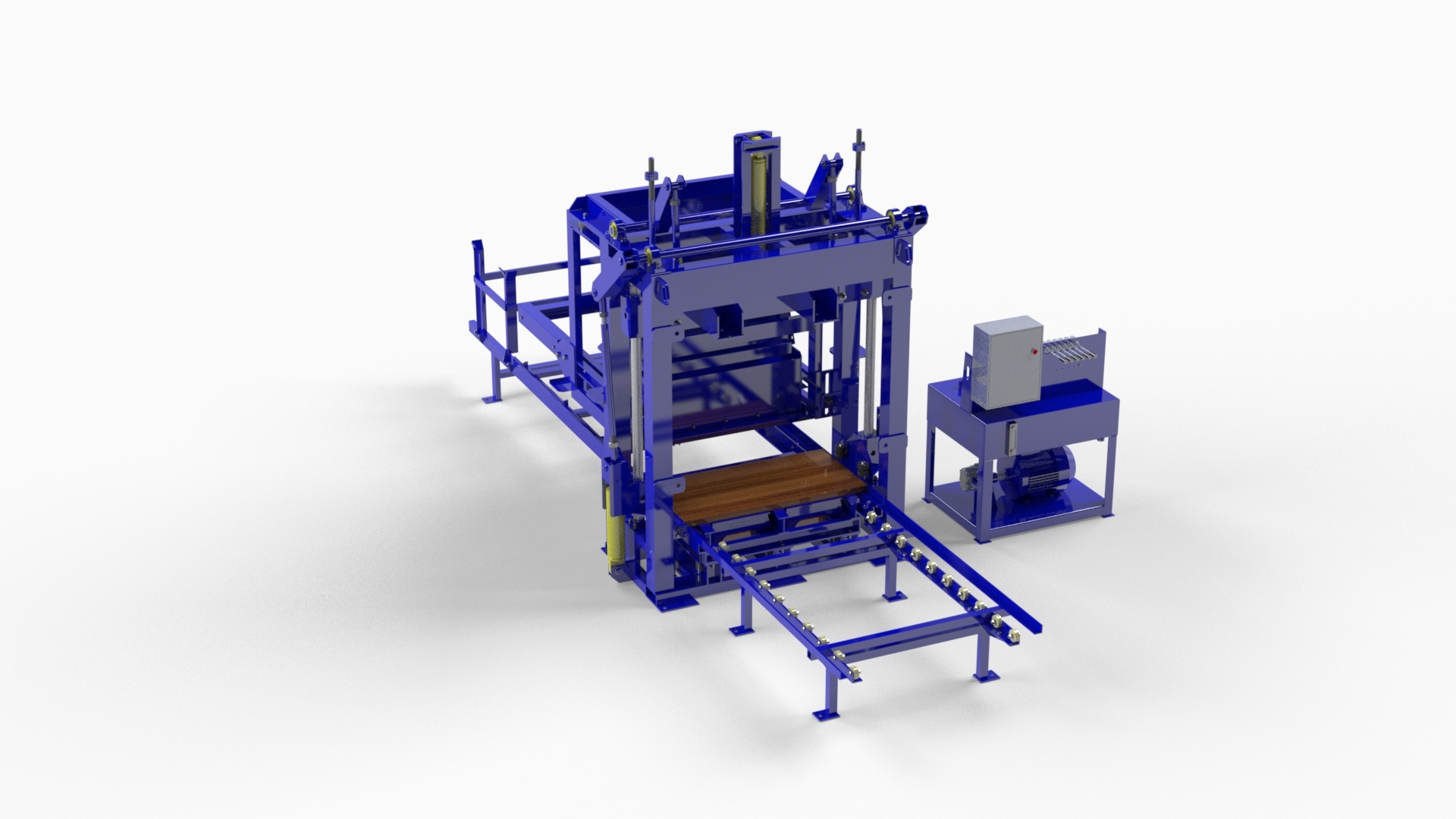

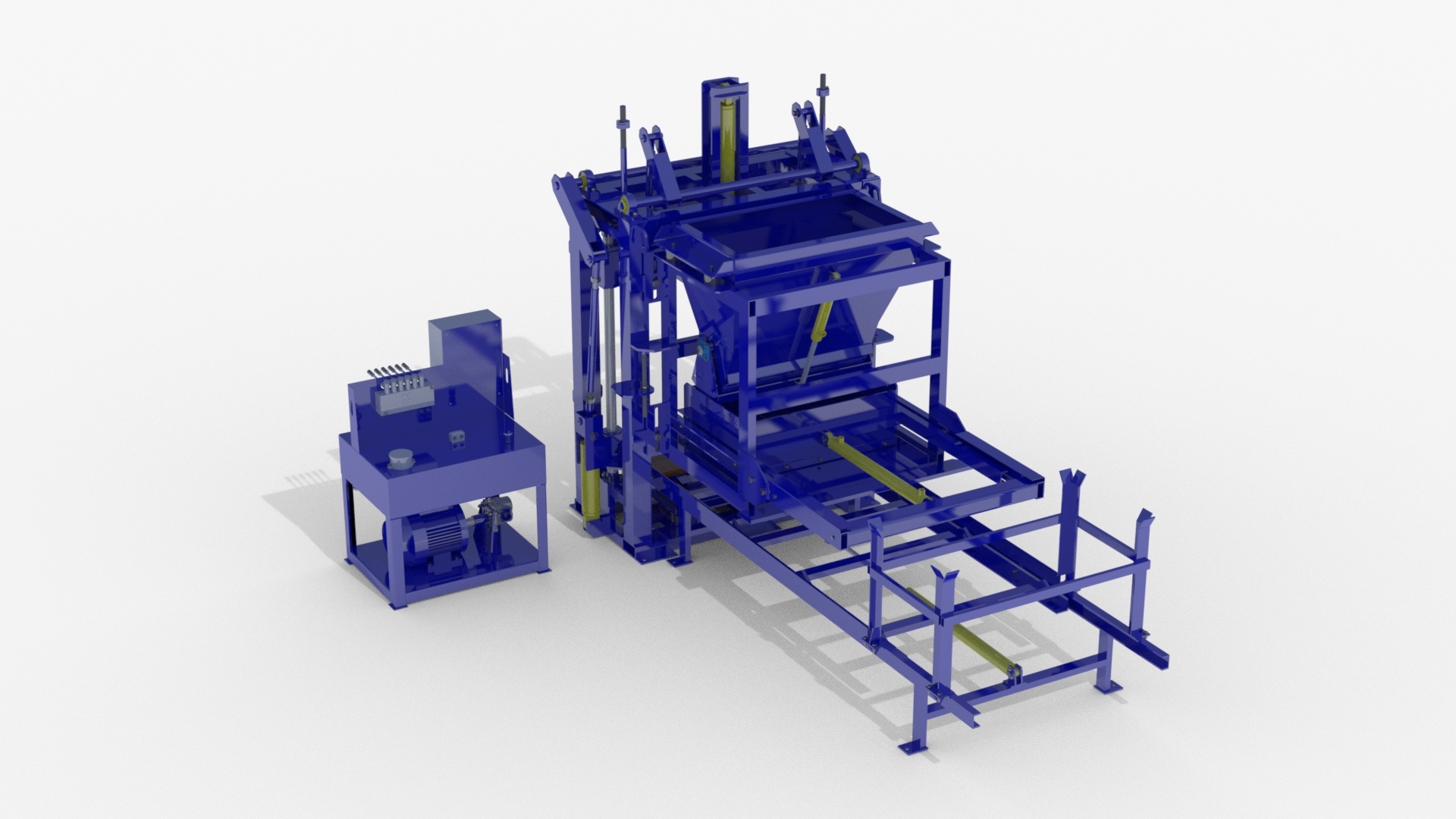

| Технические характеристики вибропресса Стоун с полной механизацией и пультом с программным управлением: |
|
«Стоун X3» |
«Стоун X4» |
«Стоун X5» |
«Стоун X6» |
| Производительность расчётная: |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
цикл |
в час |
в смену |
| - блок 390х190х190, шт. |
3 |
240 |
1920 |
4 |
320 |
2560 |
5 |
400 |
3200 |
6 |
480 |
3840 |
- плитка 198х98х60, шт.
кв.м. |
8
0,16 |
640
12 |
5120
102 |
12
0,24 |
960
19 |
7680
153 |
16
0,32 |
1280
25 |
10240
204 |
24
0,48 |
1920
38 |
15360
230 |
| - бордюр БР50.30.15, шт. |
1 |
80 |
640 |
- |
- |
- |
| - бордюр БР78.30.15, шт. |
- |
1 |
80 |
640 |
- |
- |
| - бордюр БР100.30.15, шт. |
- |
- |
1 |
80 |
640 |
2 |
160 |
1280 |
| - бордюр БР100.20.8, шт. |
- |
- |
3 |
240 |
1920 |
5 |
400 |
3200 |
| Формовочная площадь, мм |
650х450 |
850х450 |
1050х450 |
1050х550 |
| Высота формуемого изделия, мм |
40-200 |
40-200 |
40-200 |
40-300 |
| Размер тех. поддона фанера, мм |
800х500х20 |
1000х500х30 |
1200х500х40 |
1200х625х40-50* |
| Время цикла, минут |
до 0,75 |
до 0,75 |
до 0,75 |
до 0,75 |
| Усилие прессования, кг |
3000 |
5000 |
8000 |
8000 |
| Напряжение питания, В |
380 |
380 |
380 |
380 |
| Мощность виброплощадки, кВт |
1х0,9 |
2х0,9 |
2х0,9 |
2х2,05 |
| Вынуждающая сила до, кН |
5,6-11,2 |
11,2-22,6 |
11,2-22,6 |
20-40 |
| Мощность гидростанции, кВт |
7,5 |
7,5 |
11 |
11 |
| Рабочая площадь, кв.м. |
30-45 |
45-60 |
60-75 |
60-75 |
| Количество рабочих, чел |
1 оператор, 1 подсобный рабочий |
1 оператор, 1 подсобный рабочий |
1 оператор, 1 подсобный рабочий |
1 оператор, 1 подсобный рабочий |
| Габаритные размеры, мм |
6570х1350х2200 |
6570х1550х2200 |
6570х1750х2200 |
6570х1750х2200 |
| Размер гидростанции, мм |
800х800х1400 |
800х800х1400 |
800х800х1400 |
800х800х1400 |
| Общий вес оборудования, кг |
1750 |
1950 |
2150 |
2150 |
| Каталог оснастки (матрица-пуансон) для блоков, плитки и бордюров, спрашивайте у специалистов коммерческого отдела. |
Свяжитесь с нами для консультации по выбору вибропресса «Стоун» для блоков, плитки и бордюра, узнайте действующие условия его поставки.
