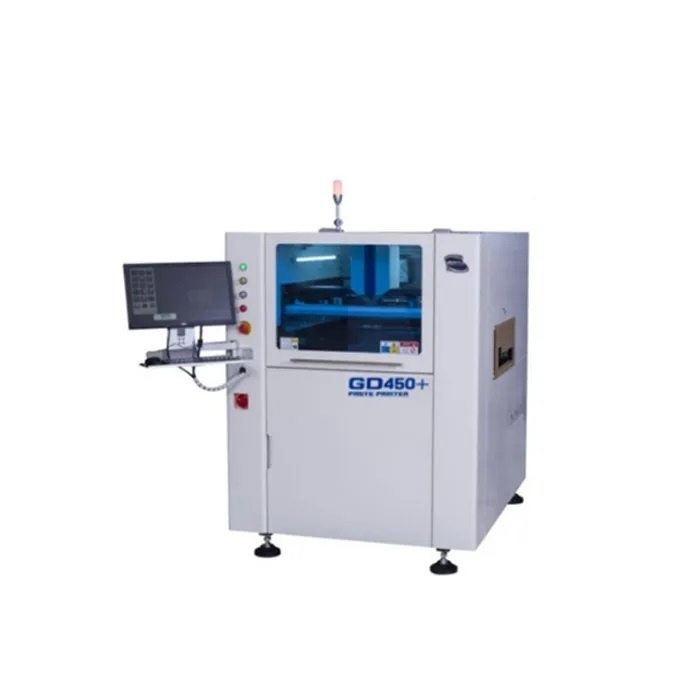

Принтер трафаретной печати автоматический GD450+

Характеристики:

• Модель: GD450+
• Метод управления:  ПЛК
• Максимальный размер платы: 450х350 мм
• Минимальный размер платы: 50х50 мм
• Толщина платы: 0,4х6 мм
• Деформация ПП: Максимальная диагональная линия 1%
• Вес платы: 6 кг
• Разрыв в поле доски: от 3 до 3 мм
• Максимальный нижний зазор: 20 мм
• Скорость передачи, по конвейеру: 1500 мм, максимальная
• Высота передачи от земли: 900±40 мм
• Направление: Настраиваемое
• Режим передачи: Одноступенчатая
• Метод демпфирования печатной платы: Программируемое гибкое боковое давление
• Метод поддержки: Магнитные держатели, блок одинаковой высоты
• Параметры печати:
• Печатающая головка: Печатающая головка с замкнутым контуром
• Размер рамки шаблона: 370х470 мм – 737х737 мм
• Максимальная площадь печати: 450х350 мм
• Тип скребка: Стальной скребок BEDRI/Скребок для клея (угол наклона 45°/55°/60°)
• Длина скребка: 220 – 500 мм
• Высота скребка: 65±1 мм
• Толщина скребка: Алмазоподобное углеродное покрытие 0,25 мм
• Режим печати: Одинарная или двойная скребковая печать
• Длина демонтажа: 0,02 – 12 мм
• Скорость печати: 0 – 200 мм/с
• Давление печати: 0,5 – 10 кг
• Печатный штрих: ± 200 мм от центра
• Параметры изображения:
• Поле зрения: 6.4х4.8 мм
• Диапазон регулировки платформы: Х,Y: ±7,0 мм, 0:±2,0°
• Тип контрольной точки: Паяльная площадка/отверстия
• Система камер: Независимая камера, система визуализации изображения верх/вниз
• Параметры производительности:
• Точность повторения калибровки изображения: ±10,00% микрон, при 6 сигма, Сp>2.0
• Точность повторения печати: ±10,00% микрон, при 6 сигма, Сp>2.0
• Время цикла: 7 сек
• Смена продукта: менее 5 минут
• Оборудование:
• Требование к сжатому воздуху: 4-6 кг/см, диаметр трубки 10,0 дюймов
• Источник питания: AC 220В, 50 Гц
• Размер:  1150×1450×1480 мм
• Вес: 1000 кг
