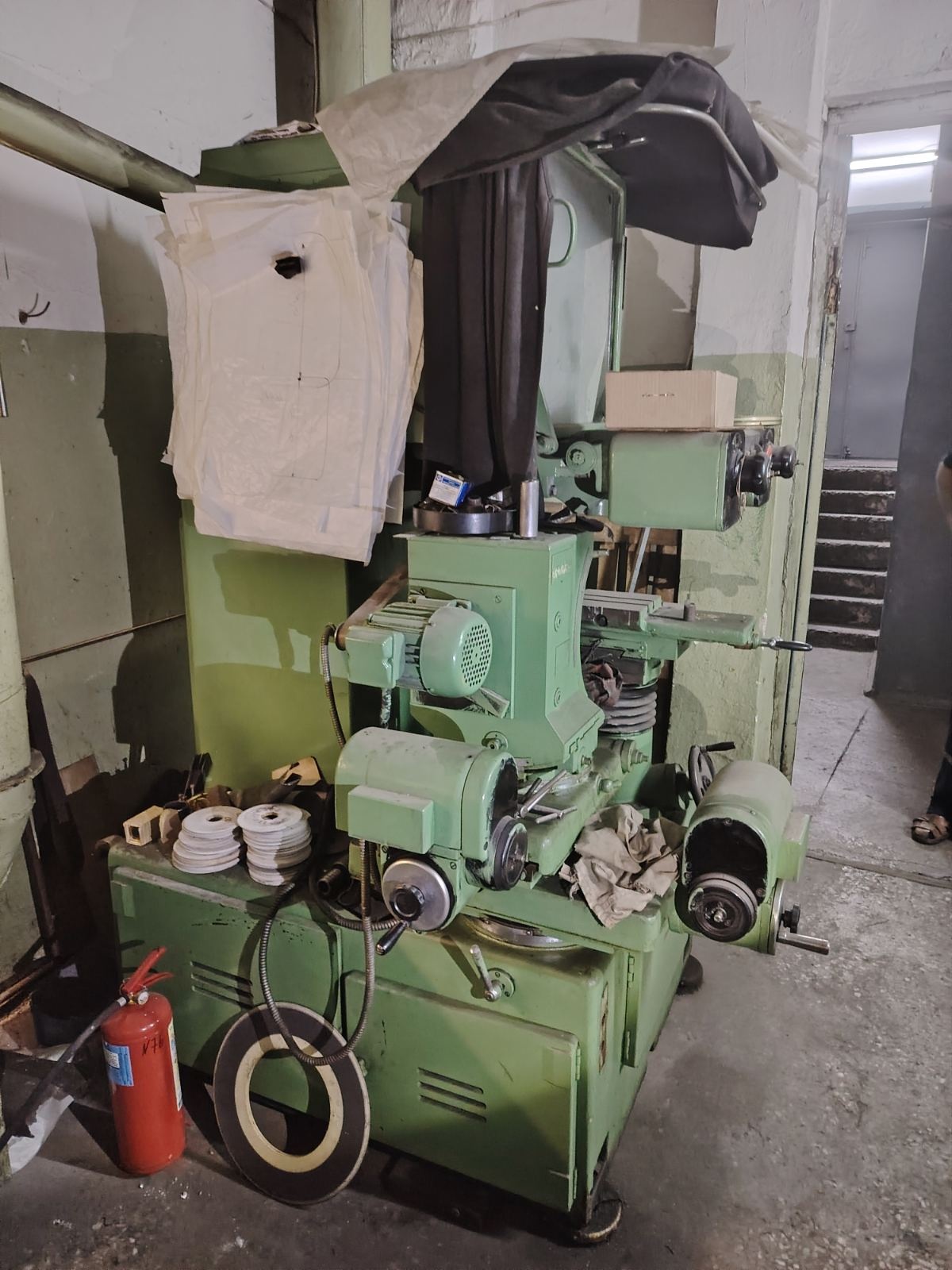

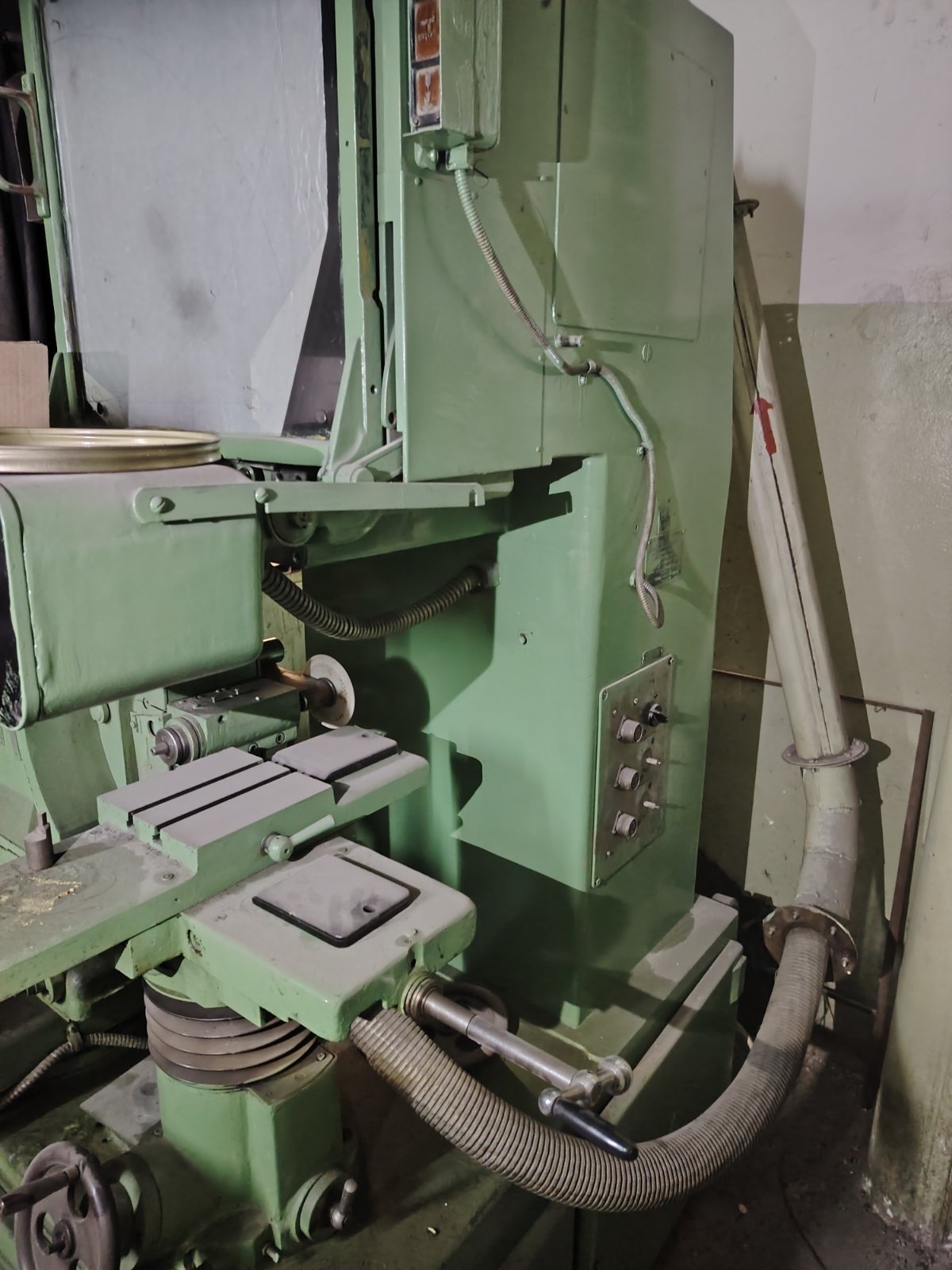

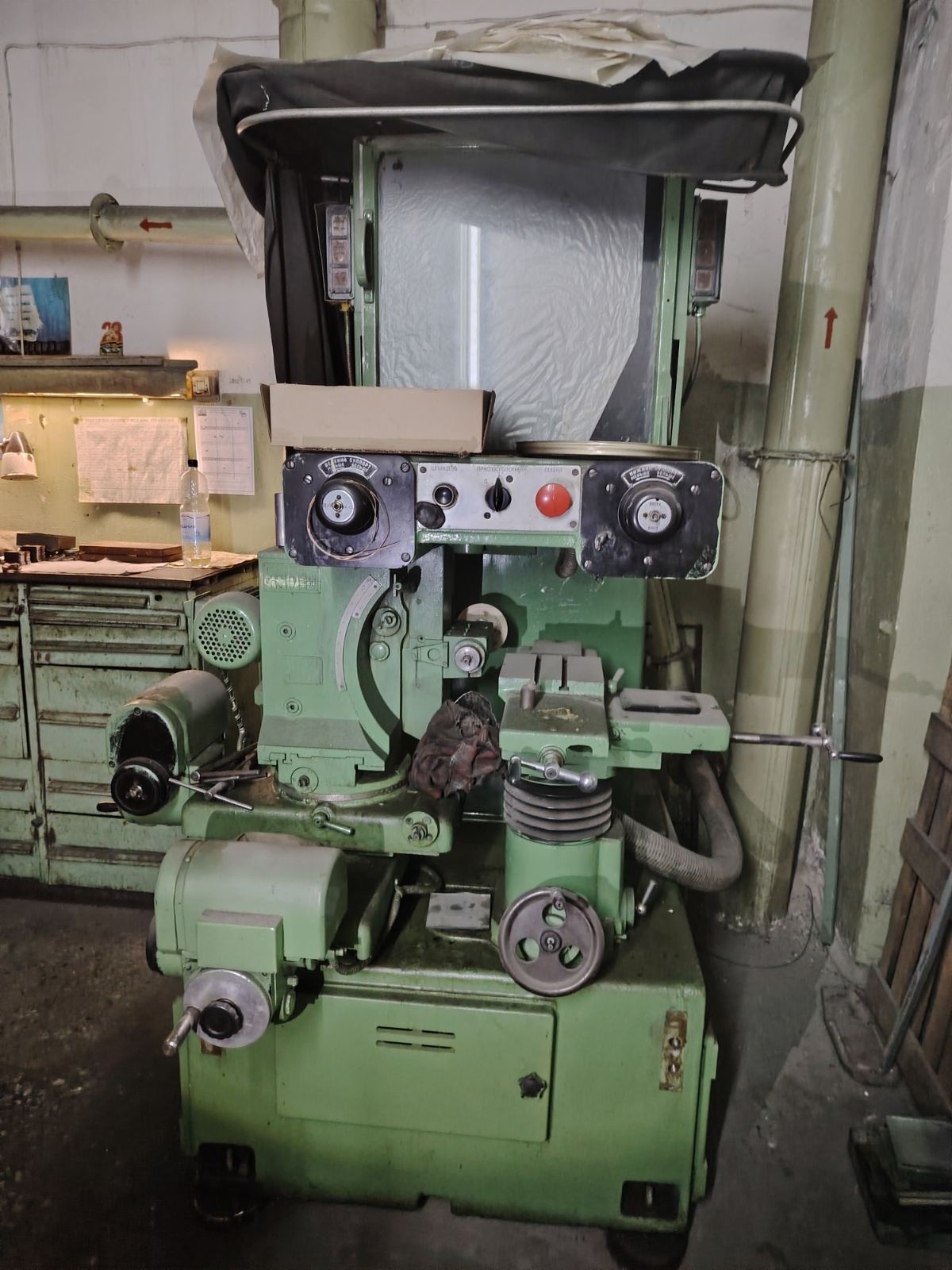

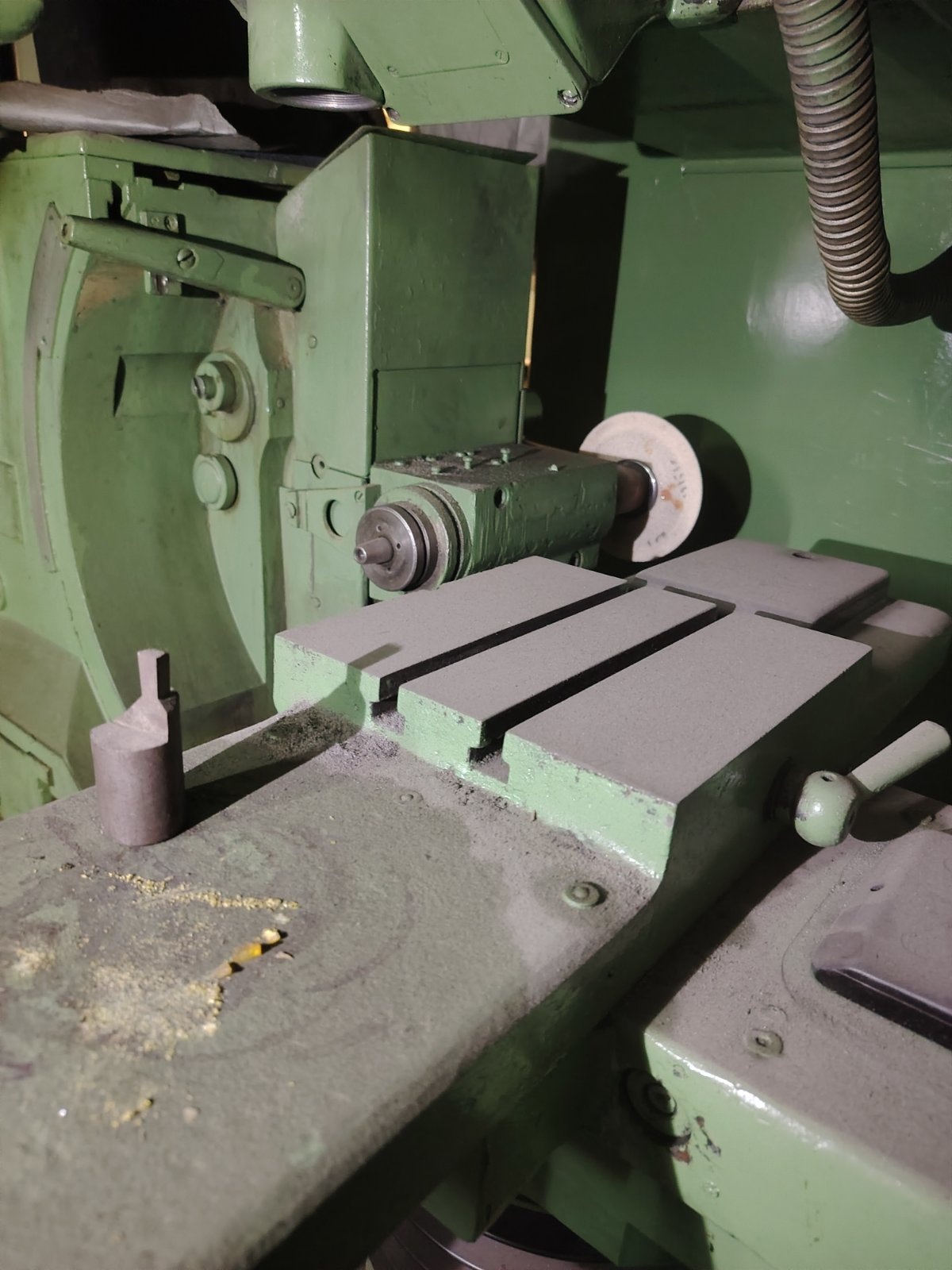

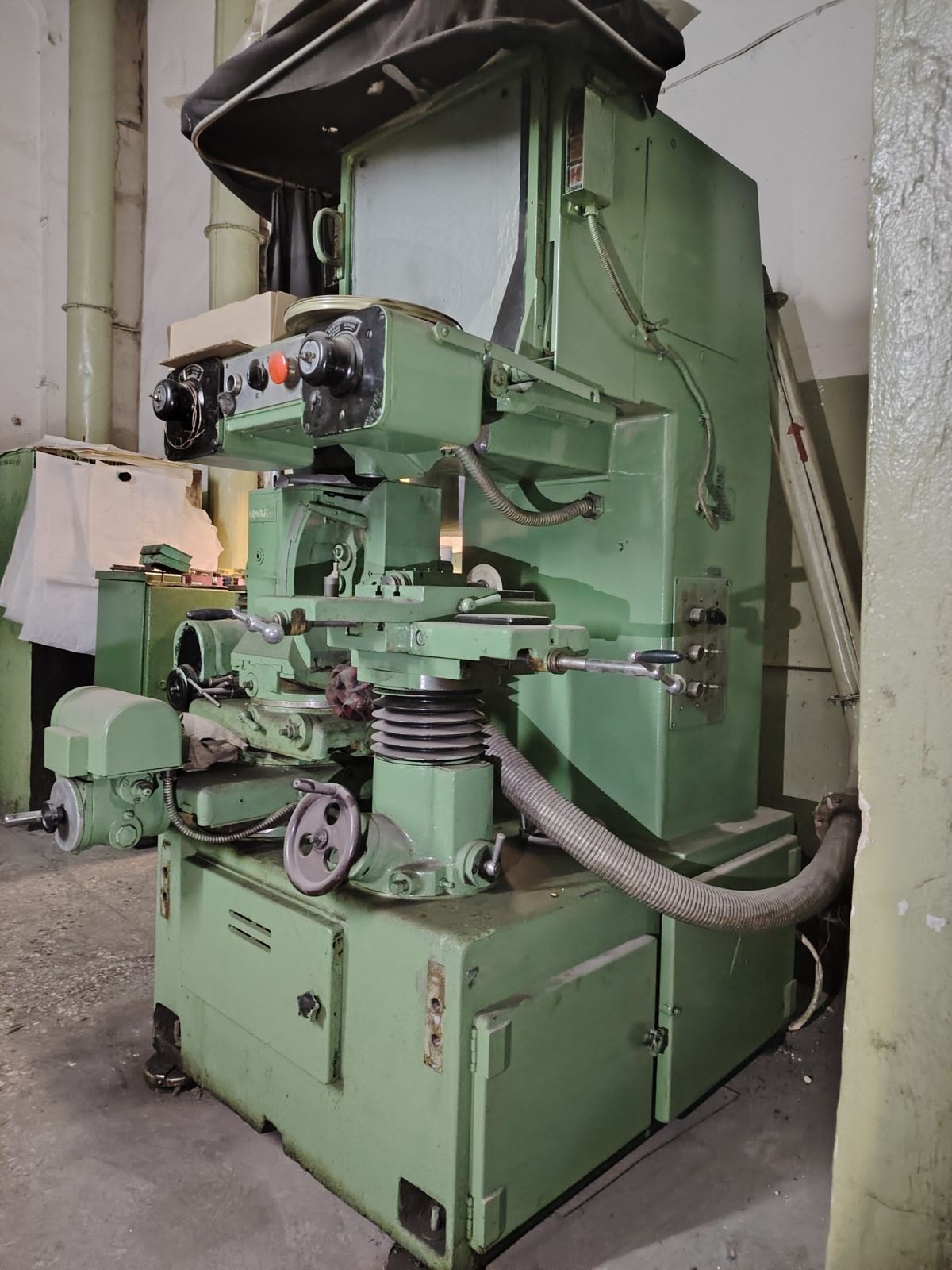

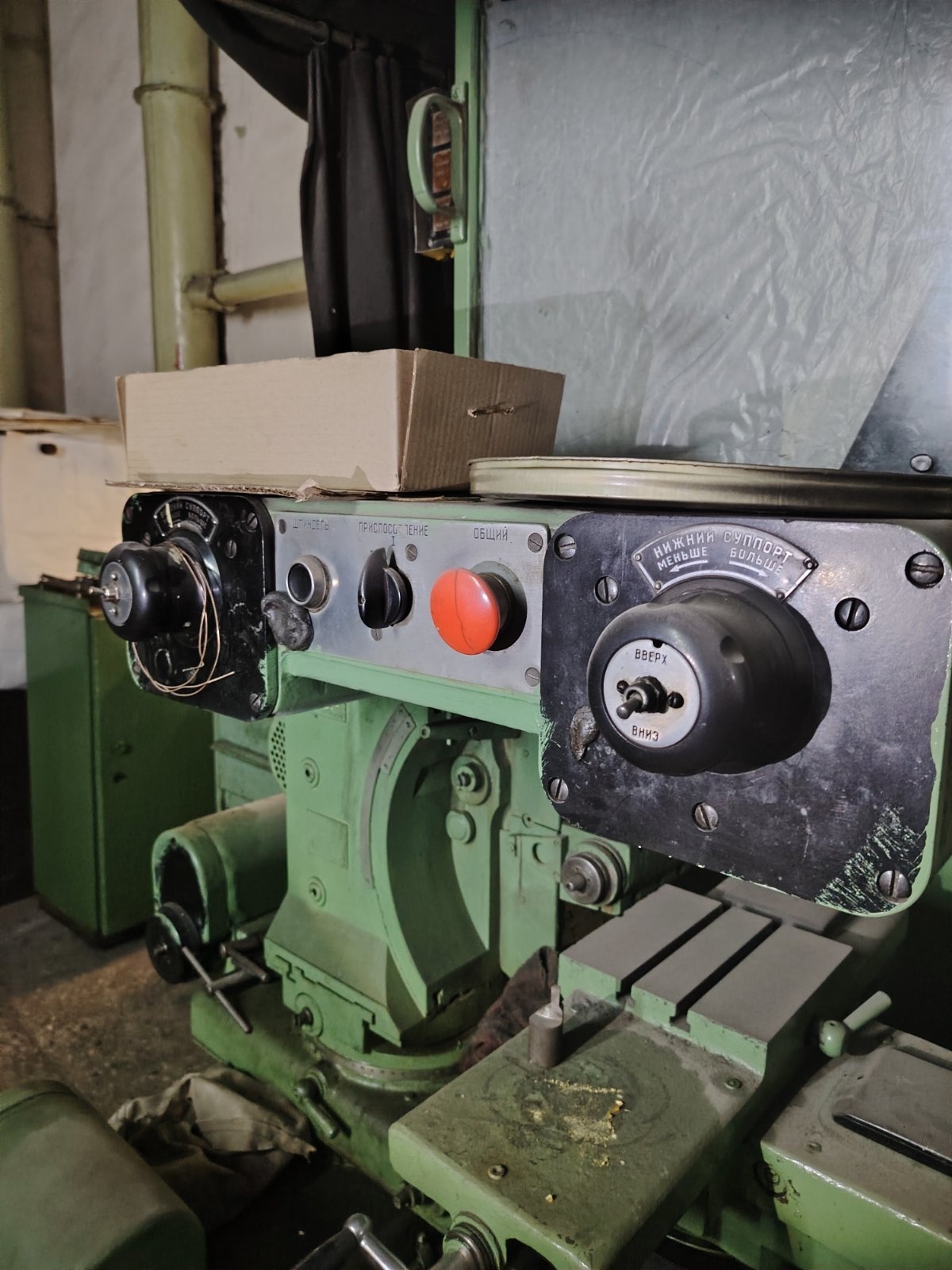

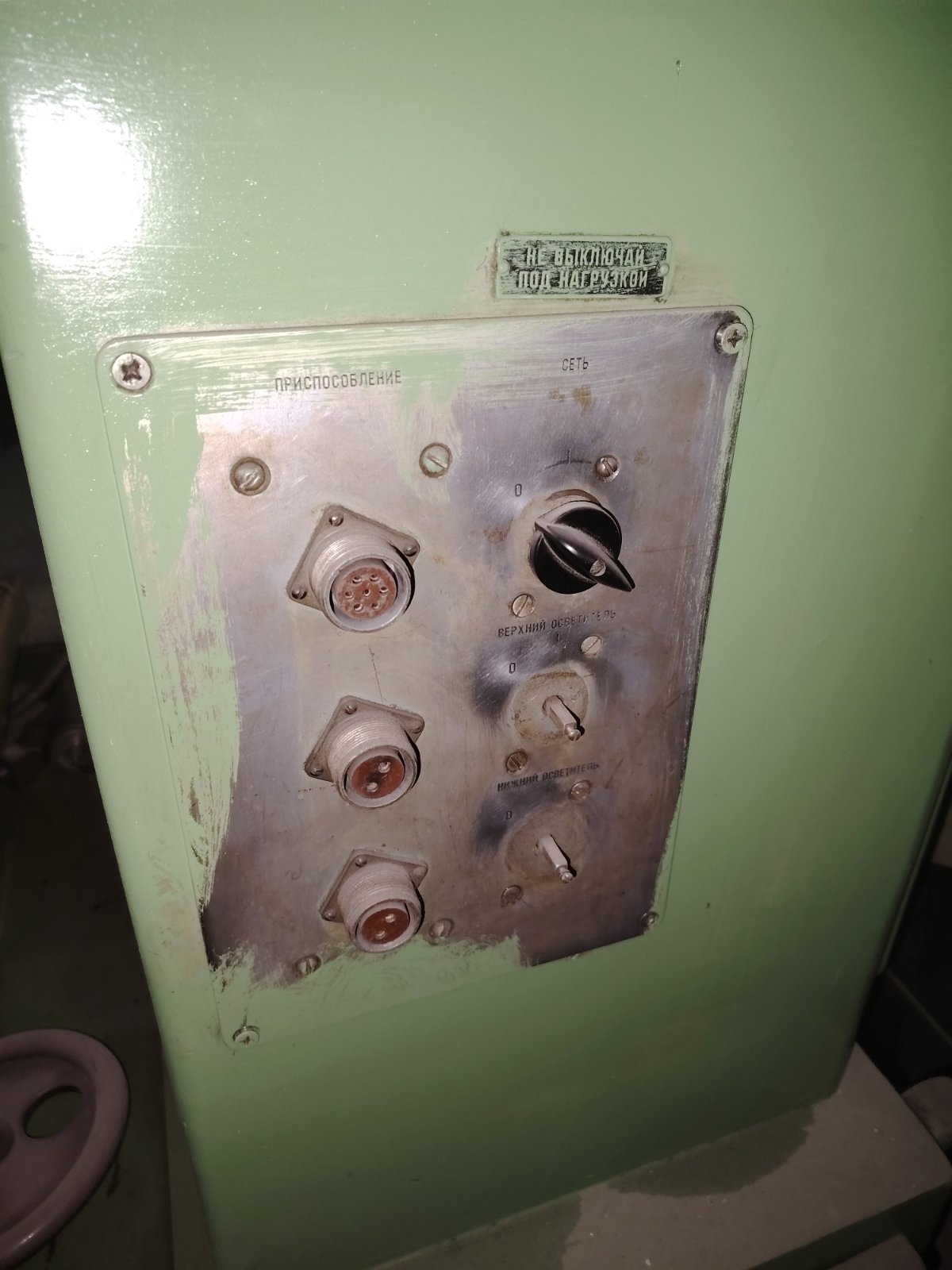

395М станок профилешлифовальный оптический

Наименование параметра

395м

Размер профиля обрабатываемого изделия

Наибольшие размеры шлифуемого изделия, мм

150 х 60 х 78

Наибольшая высота профиля шлифуемого изделия, мм

48

Размер плоскости непосредственной шлифовки при увеличении х50, мм

10 х 10

Размер плоскости непосредственной шлифовки при увеличении х25, мм

20 х 20

Размер плоскости непосредственной шлифовки при увеличении х25, мм

Размер плоскости шлифовки с использованием эталонных плиток, мм

150 х 60

Максимальная толщина обрабатываемого изделия, мм

48

Основные движения суппортов шлифовальной головки

Поворот нижнего суппорта, град

±45°

Перемещение нижнего суппорта в поперечном направлении, мм

150

Поворот верхнего суппорта, град

±45°

Перемещение верхнего суппорта в продольном направлении, мм

130

Скорость перемещения суппортов шлифовальной головки, мм/мин

0,2..1,0; 4..20

Поворот бабки шлифовальной головки вокруг горизонтальной оси, град

±10°

Поворот салазок шлифовального шпинделя вокруг горизонтальной оси, град

+10°..-30°

Длина хода шлифовальных салазок, мм

50

Число двойных ходов шлифовальных салазок, ход/мин

45; 85

Основные движения стола изделия

Вертикальное перемещение стола вместе с колонкой, мм

100

Продольное перемещение, мм

60

Поперечное перемещение, мм

150

Максимальный диаметр шлифовального круга, мм

125

Скорость вращения, об/мин

3500

Увеличение оптической системы

25:1, 50:1

Рабочая площадь экрана, мм

500 х 500

Тип оптического проектора

ИЗП-25

Привод и электрооборудование станка

Тип устройства цифровой индикации

-

Количество электродвигателей на станке

4

Электродвигатель шпинделя, кВт

0,65

Электродвигатель привода суппортов шлифовальной головки, кВт

0,1 х 2

Электродвигатель перемещения каретки шлифовального шпинделя, кВт

Электродвигатель приспособления для круглого шлифования, кВт

Электродвигатель пылесоса, кВт

0,65

Электродвигатель насоса охлаждения, кВт

Вентилятор нижнего осветителя, кВт

Суммарная мощность электродвигателей, кВт

Габаритные размеры и масса станка

Габаритные размеры станка (длина х ширина х высота), мм

1485 х 1600 х 2000

Масса станка с электрооборудованием и охлаждением, кг

1500
