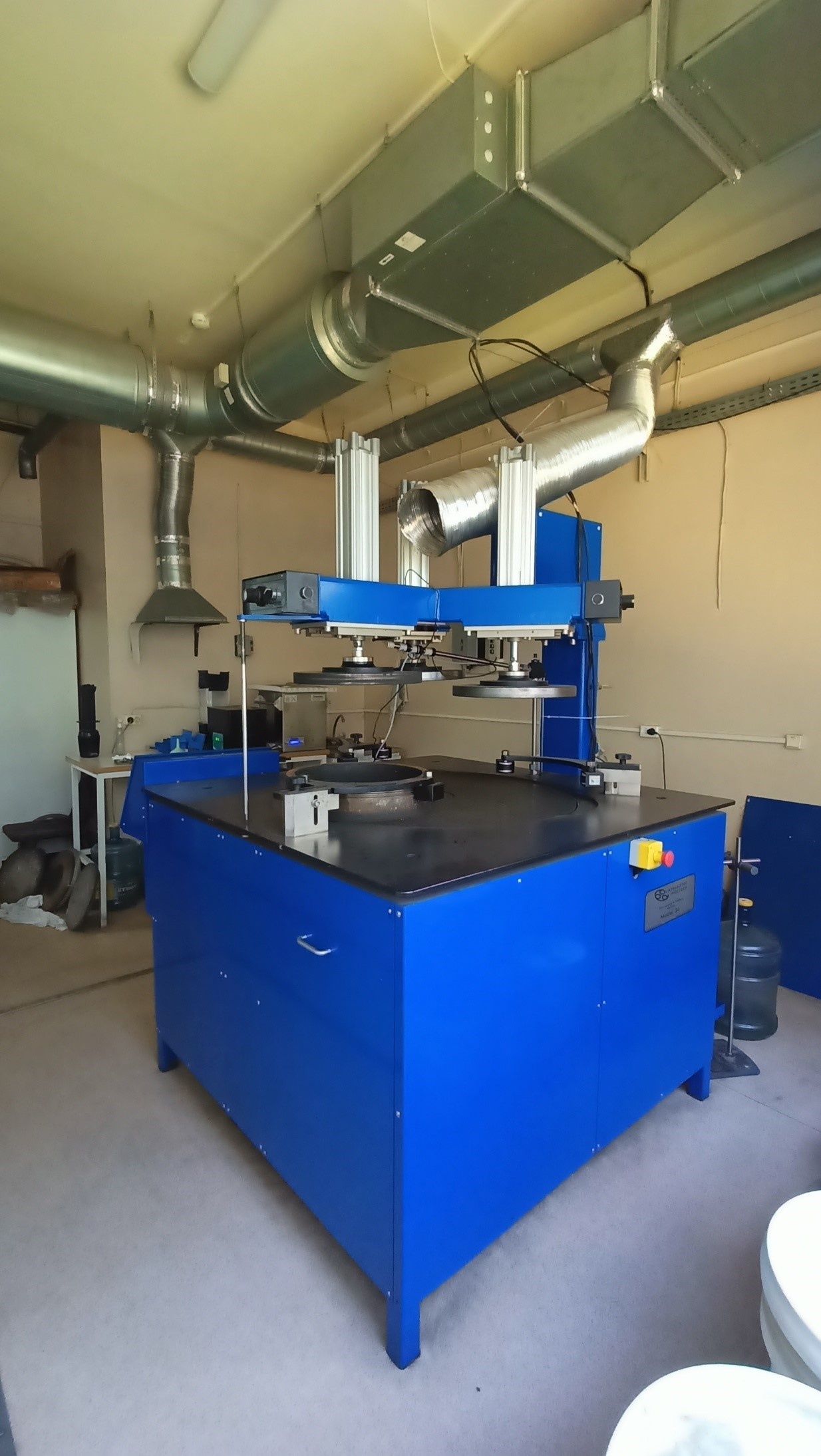

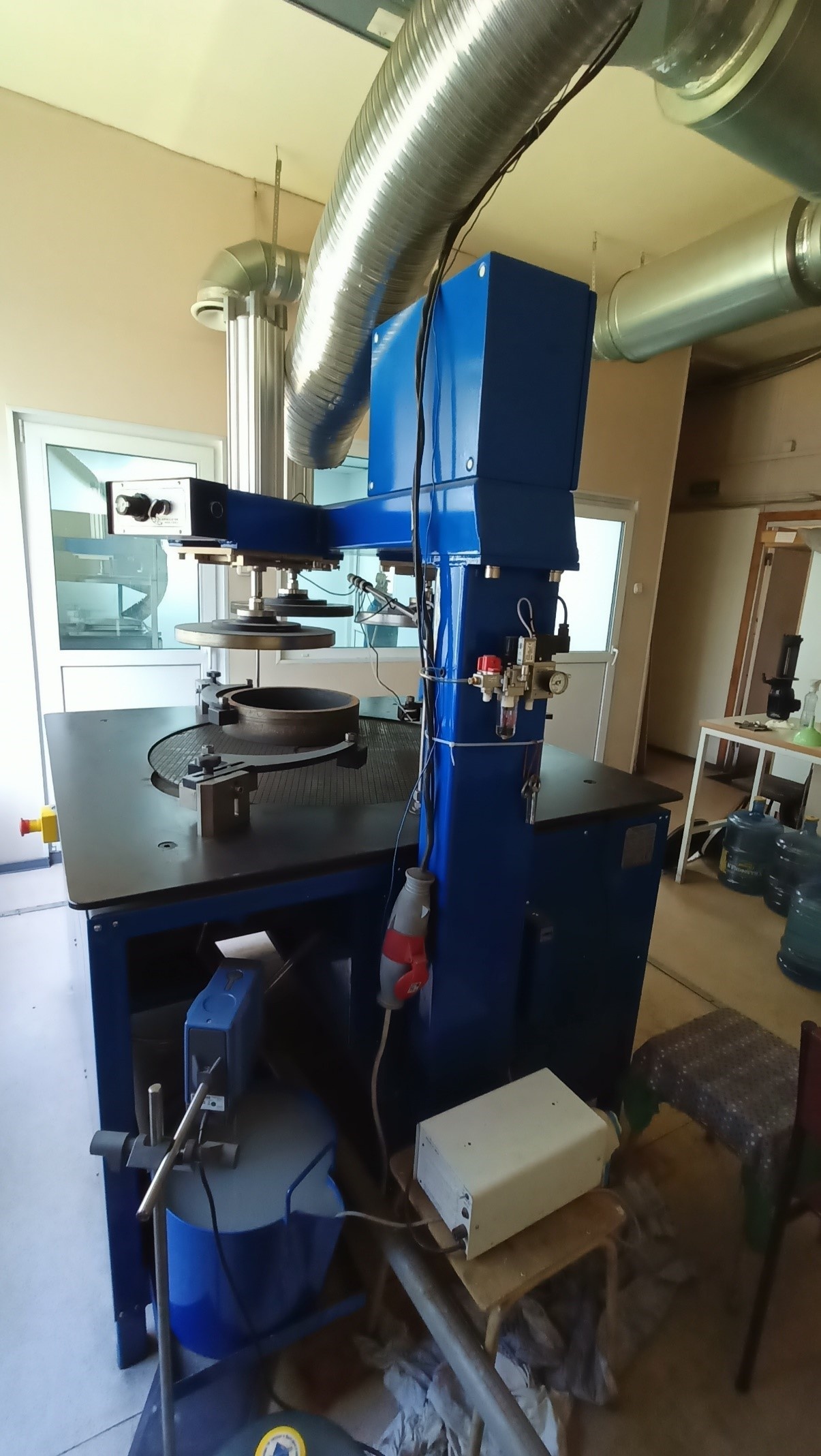

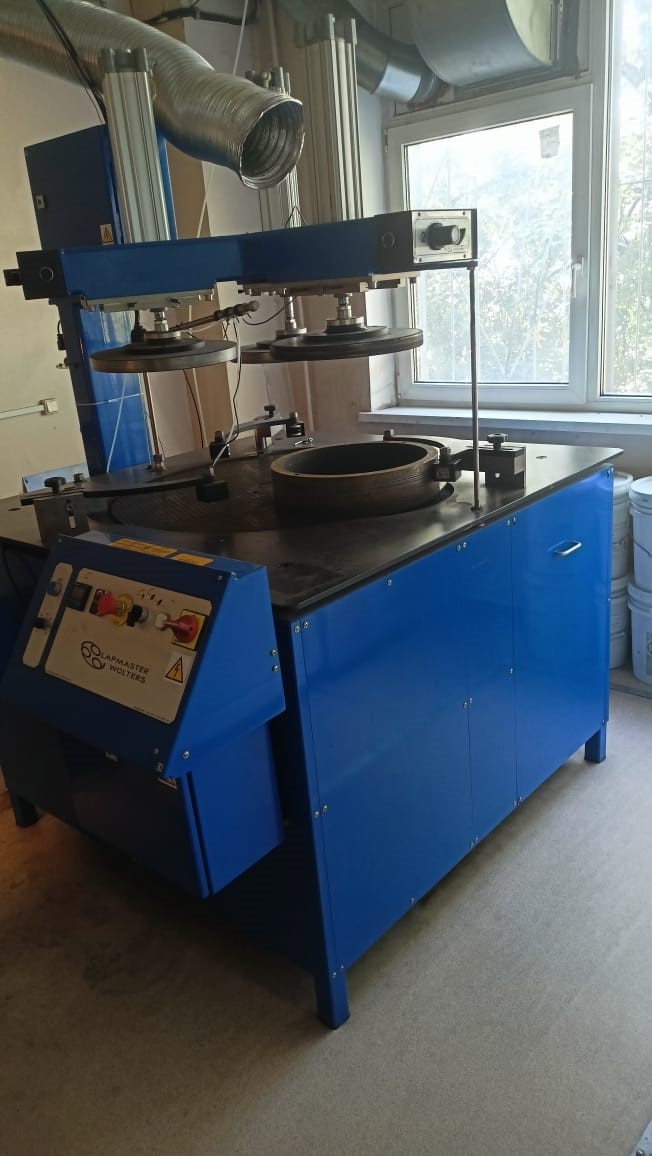

Плоско-доводочный шлифовальный станок Lapmaster 39

Дата изготовления станка: 2015 г.

Цена продажи: 3,47 млн. руб.

Условия продажи: договор, 100% предоплата, самовывоз.

Станок имеет малую изношенность. На нем выполнялись научно-исследовательские задачи с кратковременными режимами работы станка. Техническое обслуживание станка производилось в соответствии с руководством пользователя.

1. Описание:

Плоско-доводочный шлифовальный станок с пневматическим прижимом предназначен для полировки пластин карбида кремния (SiC) в процессе изготовления полупроводниковых пластин.

Станок представляет собой прочную трубчатую стальную раму со следующими составляющими:

- Пневматические цилиндры на рабочей станции смонтированы на крестовой каркас с двумя механизмами ручного управления и механизмом безопасности

- Двигатель (мощность 4 кВт) с ременным приводом подключен к герметичной и не требующей обслуживания коробке передач с высоким моментом вращения.

- Электрический мягкий старт основного двигателя

- Прочный регулируемый стальной рабочий стол

- Три комплекта роликовых подшипников для регулирующих колец

- Система распределения абразивной суспензии, включающая в себя насос, резервуар.

- Электронный цифровой таймер с изменяемыми временными диапазонами.

- Электрическое питание станка 380 В, 3 фаз, 50 Гц.

- Скорость шлифовальной плиты до 58 оборотов в минуту.

Габариты и вес:

Габариты (Ш х Г х В), 1640 х 1750 х 1980 мм;

Вес, 1493,5 кг.

2. Состав оборудования

- Твердая шлифовальная плита из чугуна. Размеры: внешний диаметр 914 мм, внутренний диаметр 172 мм.

- Три чугунных регулирующих кольца. Размеры: внешний диаметр 419 мм, внутренний диаметр 368 мм.

- Три рабочих фиксирующих диска из ПВХ (толщиной 3 мм).

- Три войлочных полотна (толщиной 12 мм).

3. Сопутствующие детали

Зубчатые кольца для правки

Материал: чугун

Кол-во: 3 шт.

Общий вес нетто: 16,5 кг

Описание: представляют собой кольца, с внешним диаметром около 230 мм, внутренним диаметром около 200 мм, высотой около 60 мм. С рабочей стороны на кольцах изготовлены прорези, шириной 4 мм и высотой около 17 мм. Изготовлены методом литья с последующей токарной обработкой.

Предназначение: используются в станке Lapmaster 36 для правки рабочего стола и равномерного распределения суспензии по все площади рабочего стола.
