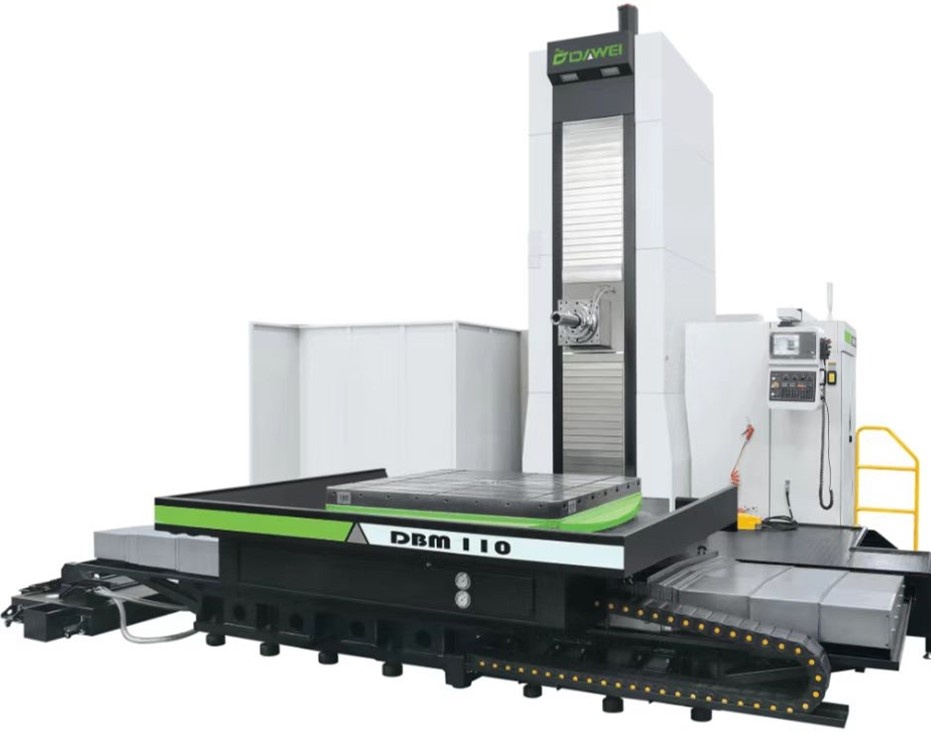

Горизонтально-расточной и фрезерный станок DBM110

Размер рабочего стола: 1400 × 1600 мм

Верстачный подшипник: 8000 Н·м

Количество верстаков: 1

Максимальный ход рабочей поверхности (ось X): 2000 мм

Максимальный ход бабки (ось Y): 2000 мм

Максимальный ход колонны (ось Z): 1500 мм

Перемещение расточного прутка (ось W): 550 мм

Расстояние от торца шпинделя до центра стола: -125 мм – 1925 мм

Расстояние от центральной линии шпинделя до поверхности рабочего стола: 140 мм – 2140 мм

Максимальный диаметр вращения (с установленной защитой верстака): φ4435 мм (φ2860 мм)

Высота заготовки: 2140 мм

Конусное отверстие (7:24): BT50

Модель со шпилькой: P50T-1-MAS403 (45°)

Скорость вращения шпинделя: 2500 об/мин

Диаметр расточного прутка: 110 мм

Скорость перемещения:

Ось X: 10 м/мин

Ось Y: 10 м/мин

Ось Z: 10 м/мин

Ось W: 8 м/мин

Точность позиционирования: 0.015 мм

Повторяемость: 0.01 мм

Индексация поворотного стола (ось B): 0.001°

Скорость индексации: 1.5 об/мин

Точность позиционирования индекса: 10

Точность позиционирования с повторением индекса: 4

Система: FANUC 0i MF 1 Package

Мотор управления:

Ось X: αiF 30

Ось Y: αiF 40B

Ось Z: αiF 30

Ось W: αiF 12

Ось B (поворот стола): αiF 30

Мотор шпинделя: αi 22

Размеры носителя: 7250 × 5500 × 5300 мм

Вес: около 31 500 кг
