Циклон ЦОЛ

Аэродинамический циклон ЦОЛ предназначен для очистки воздушных запыленных потоков в системах аспирационной вентиляции, дымовых отработанных газов в энергетических установках (распылительные сушилки, сушильные барабаны и т.д.), а также для осаждения порошковообразных материалов при подаче их пневмотранспортом.

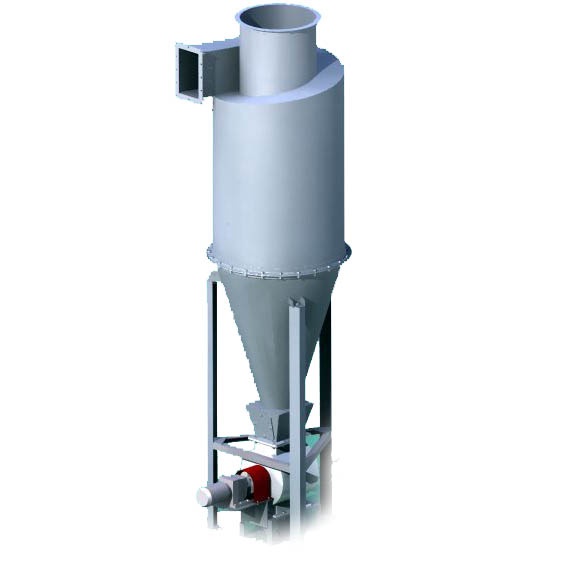

Аэродинамический циклон  состоит из корпуса, который в верхней части посредством улитки переходит в выходной патрубок, а нижней части соединен с конусным днищем с бункером. На выходе бункера устанавливают: шиберные заслонки, затвор-мигалки, пылевые затворы, затворы "Хлопушка" и другие виды выгрузных устройств.

В центральной части циклона установлена вихревая камера, выполненная в виде усеченного конуса, в которой со стороны большого отверстия установлен конус-рассекатель, а со стороны малого отверстия - кольцевая перегородка с центральным отверстием, по всей окружности верхней части вихревой камеры выполнены окна для вывода пыли, образованные профильными лопатками, которые в сочетании образуют так называемое закручивающее устройство.

Аэродинамический циклон работает следующем образом. Запыленный газ через тангенциальный входной патрубок поступает в вихревую камеру, где под действием центробежной силы струя газа прижимается к стенкам и движется вдоль них по спирали. Вследствие вращательного движения потока газа создается картина, характерная для "Физического вихря", т.е. значительное разряжение в центре камеры и значительный градиент в ее поперечном сечении.

Аэродинамический циклон отличается от аналогов более высокой степенью очистки в широком диапазоне изменения скоростей, отсутствием механического износа корпуса аппарата при работе на высокоабразивных материалах, меньшим гидравлическим сопротивлением.
