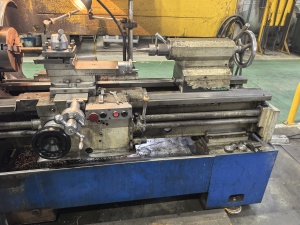

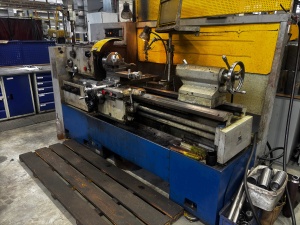

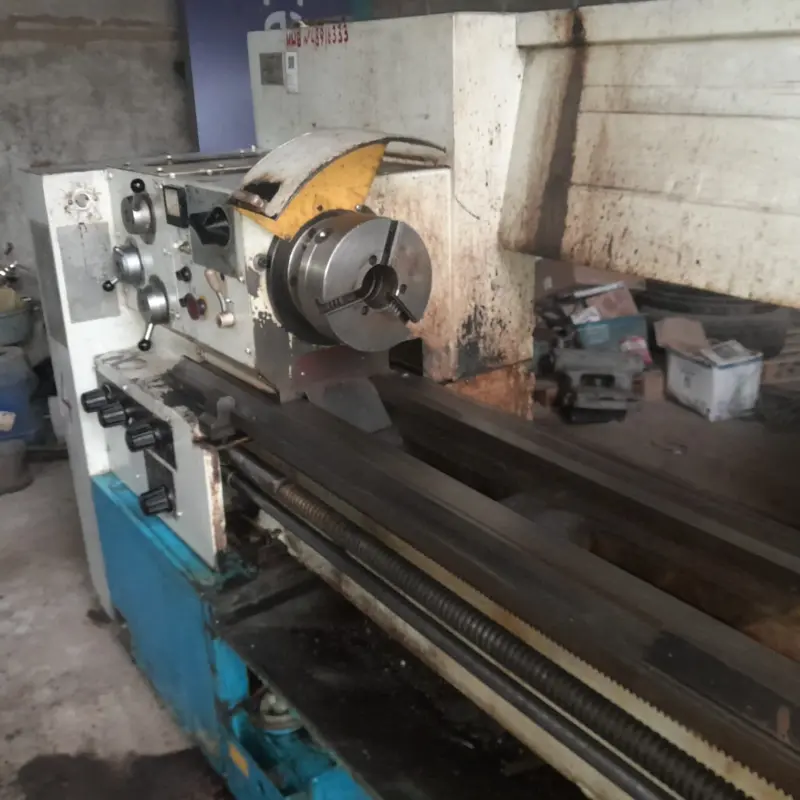

токарный станок б16д25

Станки модели б16д25 предназначены для выполнения разнообразных токарно-винторезных работ по черным материалам, включая точение конусов и нарезание метрической, модульной, дюймовой и питчевой резьб.

Класс точности станка по ГОСТ 8-82 Н П

Наибольший диаметр обрабатываемого изделия:

- над станиной, мм 500
- над суппортом, мм 290

Наибольшая длина обрабатываемого изделия, мм 1000
Диаметр цилиндрического отверстия в шпинделе, мм 63
Высота резца, мм 25
Количество скоростей шпинделя 27
Количество скоростей, переключаемых без остановки шпинделя 9

Скорость быстрых перемещений суппорта, мм/мин.:

- продольных 4000
- поперечных 2000

Шаги нарезаемых резьб:

- метрических, мм 0,2 - 224
- модульных, модуль 0,5 - 112
- дюймовых, число ниток на дюйм 112 - 0,125

Габаритные размеры станка:

- длина, мм 2880
- ширина, мм 1320
- высота, мм 1605

Характеристики электрооборудования

Род тока питания сети Переменный трехфазный Напряжение, В 380
Частота тока, Гц 50
Количество электродвигателей (с электронасосом) 3

Электродвигатель главного движения

- мощность, кВт 11
- номинальная частота вращения, мин-1 1500

Электродвигатель быстрых перемещений

- мощность, кВт 0,75
- номинальная частота вращения, мин-1 1500

Электродвигатель насоса охлаждения

- мощность, кВт 0,125
- частота вращения, мин-1 2800
- подача насоса, л/мин. 22

Суммарная мощность всех электродвигателей, кВт 11,875
