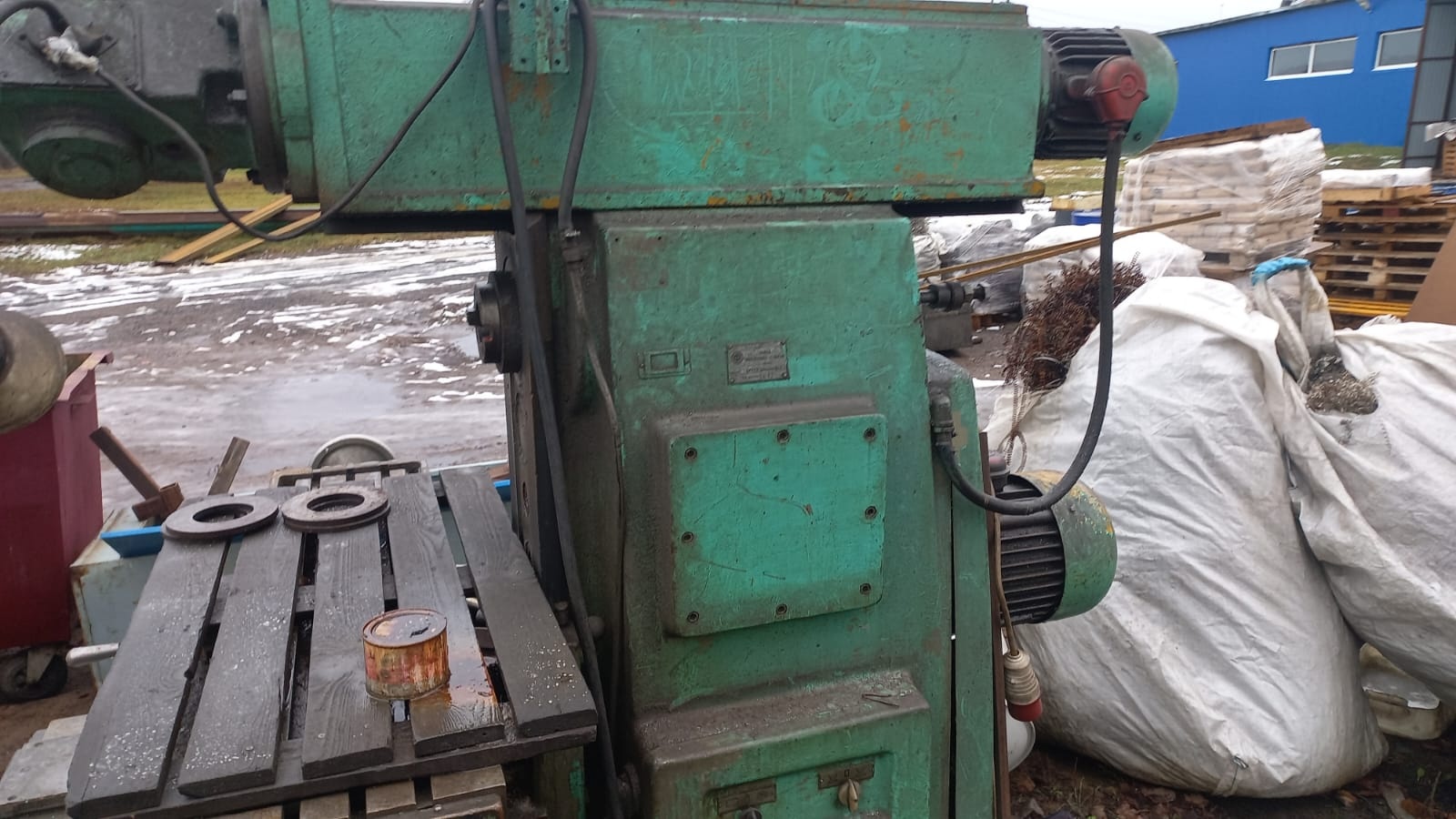

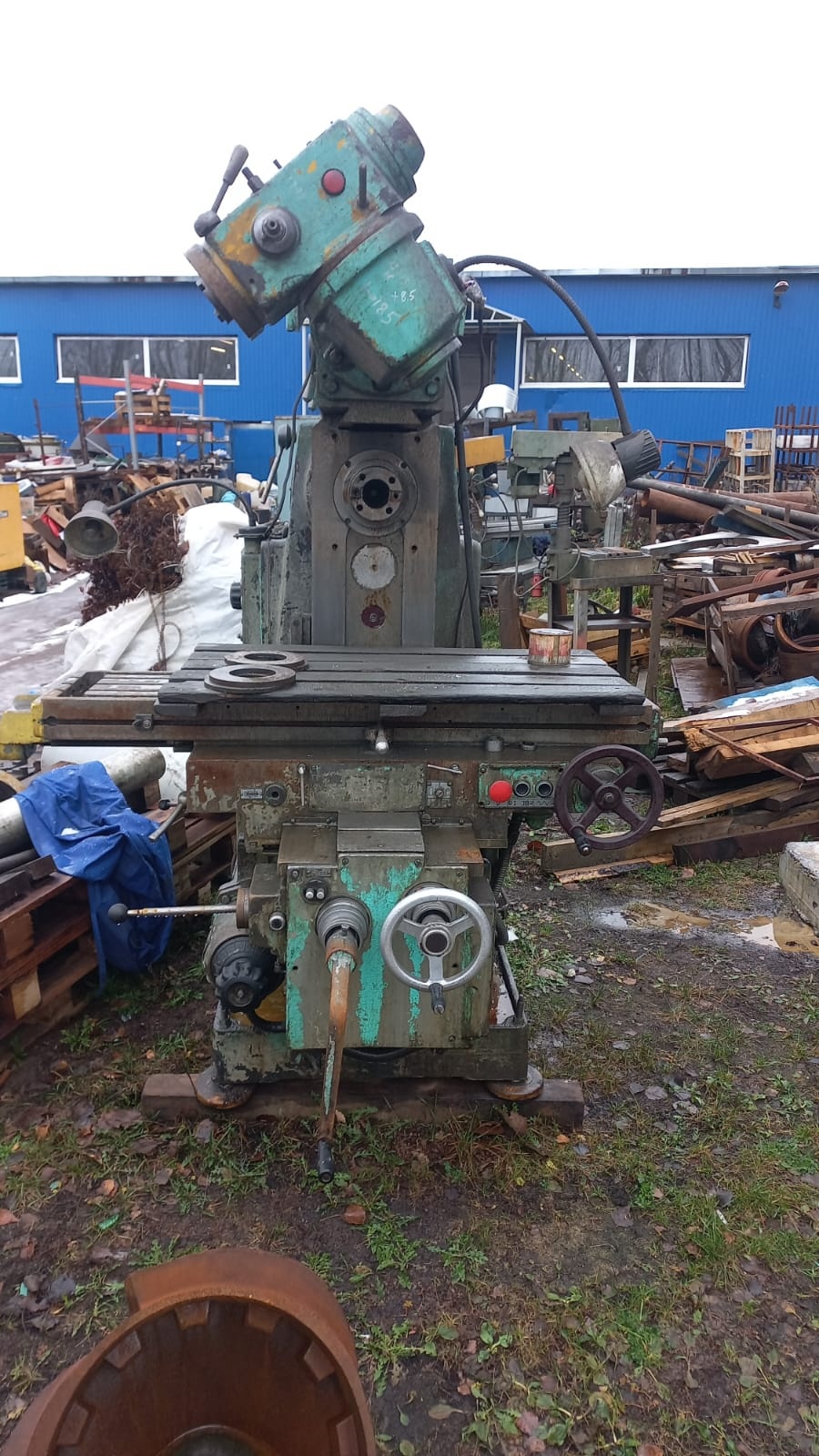

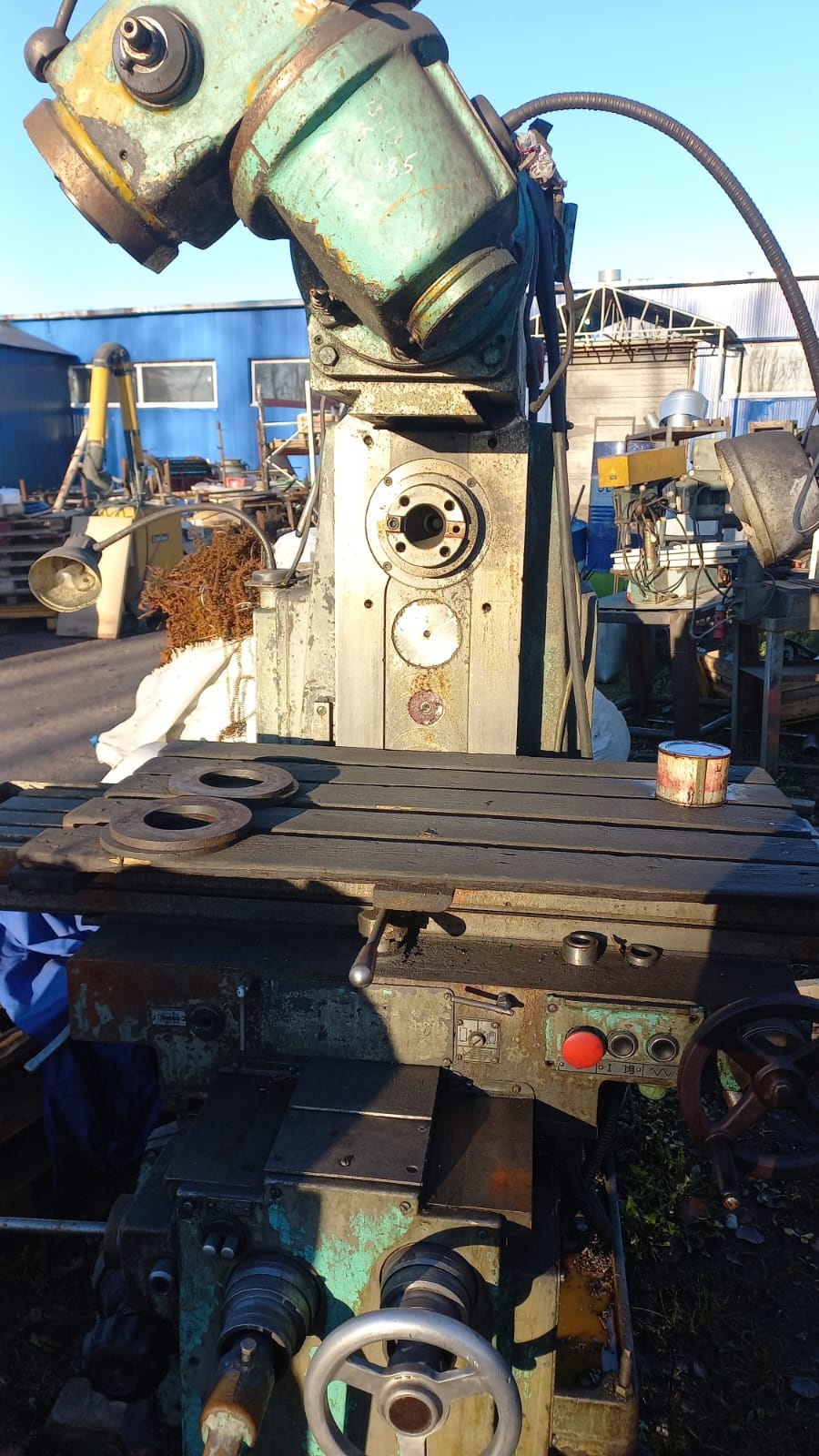

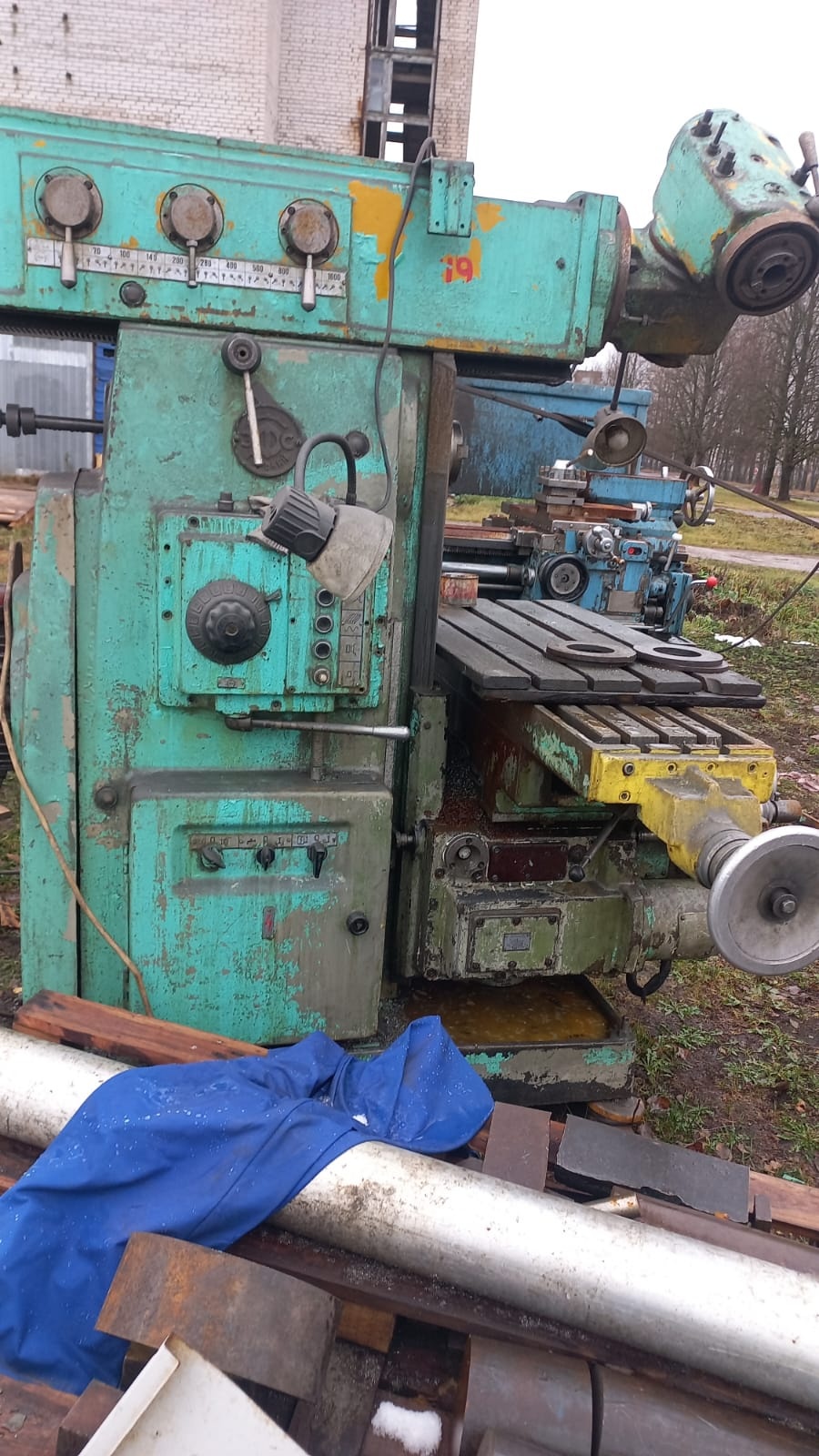

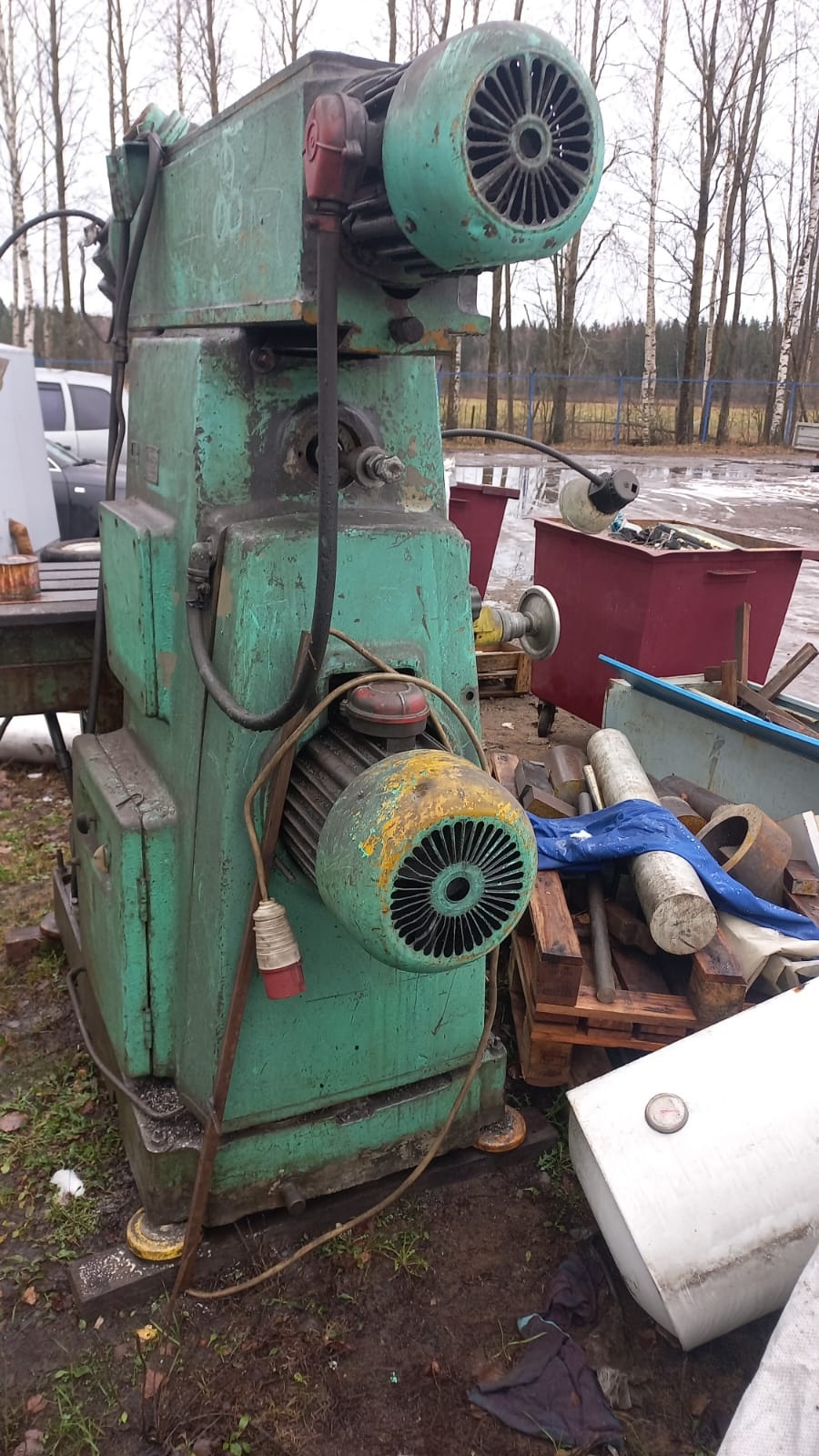

Станок 6р83ш

Станки модели 6р83ш предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами.

Размеры рабочей поверхности стола, мм 1600х400

Наибольшее перемещение стола, мм

- продольное 1120*
- поперечное 400
- вертикальное 420

Поворот стола в обе стороны, град 45
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола, мм 280-700*
Пределы частот вращения шпинделя, мин -1 50-2500*

Диапазон подач стола, мм/мин:

- продольных 12,5-1600
- продольных (бесступенчато регулируемый) 5-3150*
- поперечных 12,5-1600
- поперечных (бесступенчато регулируемый) 5-3150*
- вертикальных 4,1-530
- вертикальных (бесступенчато регулируемый) +

Ускоренное перемещение стола, мм/мин:

- продольное 4000
- поперечное 4000
- вертикальное 1330

Мощность электродвигателей приводов, КВт

- основного шпинделя 11
- подач стола 3
- поворотной головки 3

Конус шпинделя по ГОСТ 30064-93

- основного ISO 50
- поворотной головки ISO 40

Максимальная масса обрабатываемой детали с приспособлением, кг 1250

Максимальное тяговое усилие приводов стола, Н:

- продольное и поперечное 40000
- вертикальное 25000

Габаритные размеры, мм:

- длина 2570
- ширина 2252
- высота 2040

Масса станка с электрооборудованием, кг 4400

Дополнительная по заказу:

- цифровая индикация Ф1 +
- направляющие из фторопласта +

Технологические возможности:

- сверление и растачивание под любым углом +
- обработка детали с 5 сторон с одной установки (с накладной головкой) +
