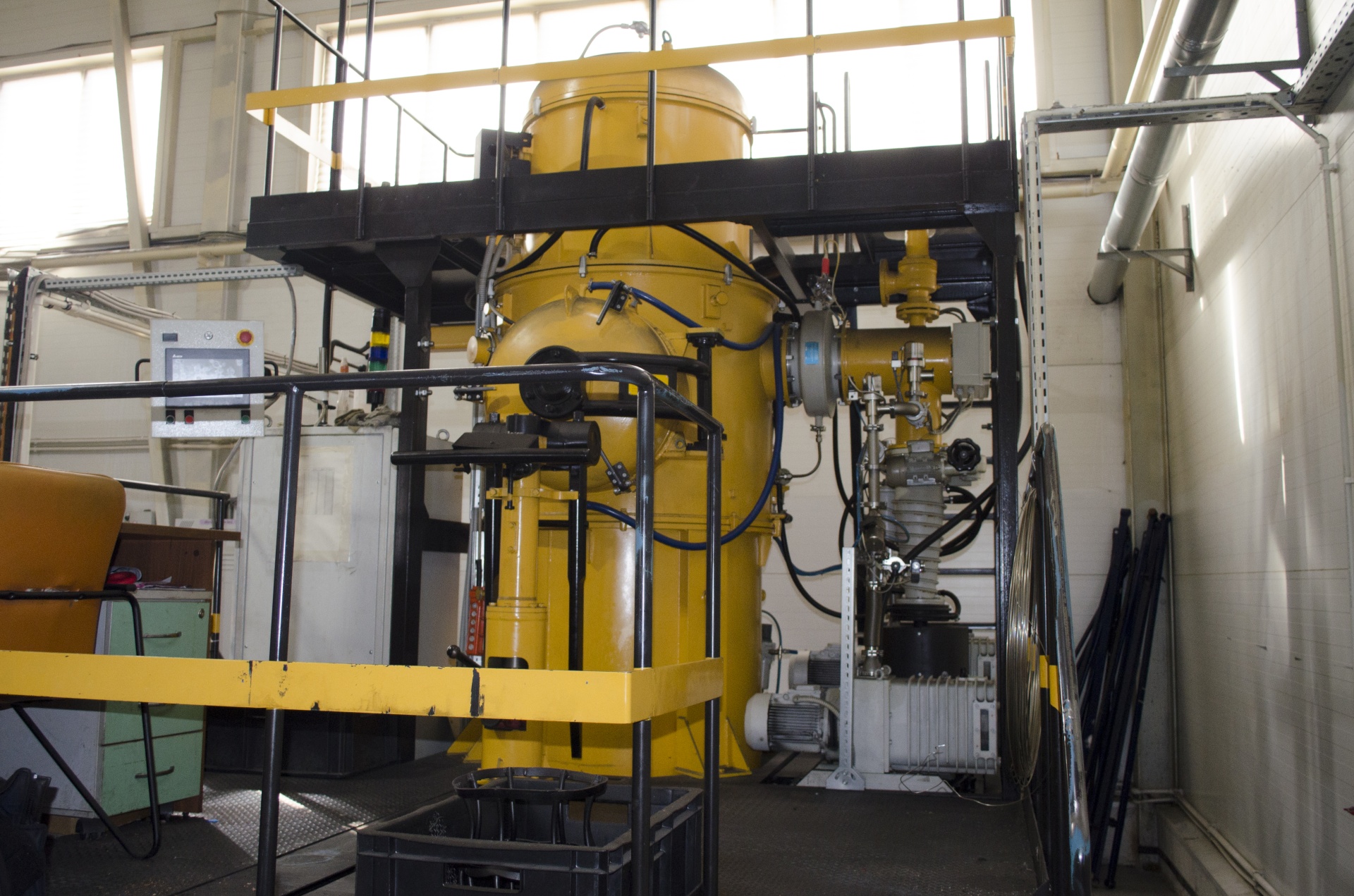

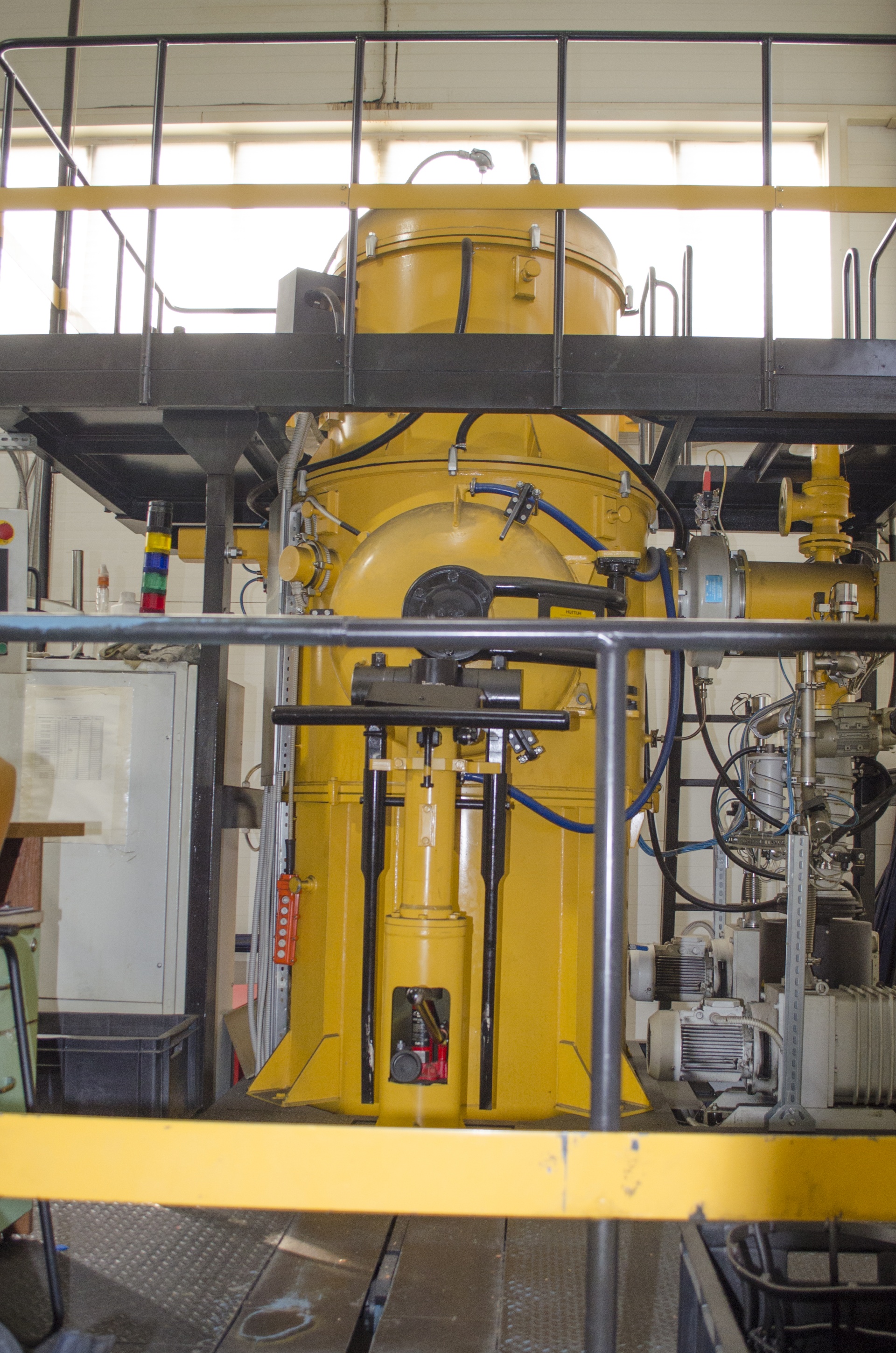

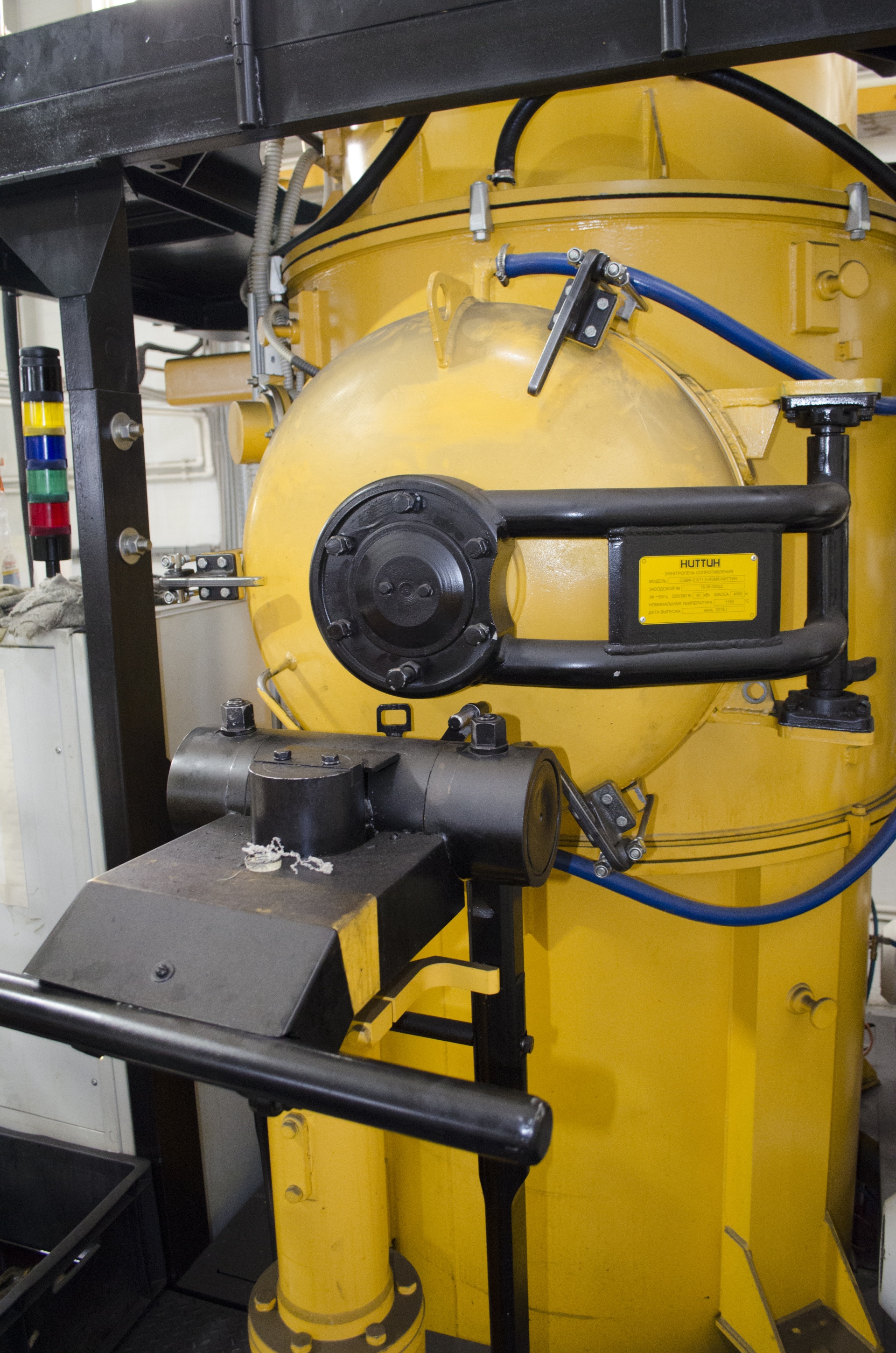

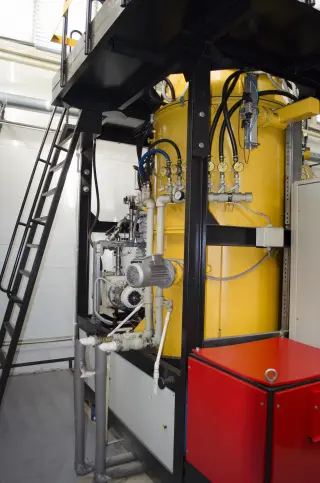

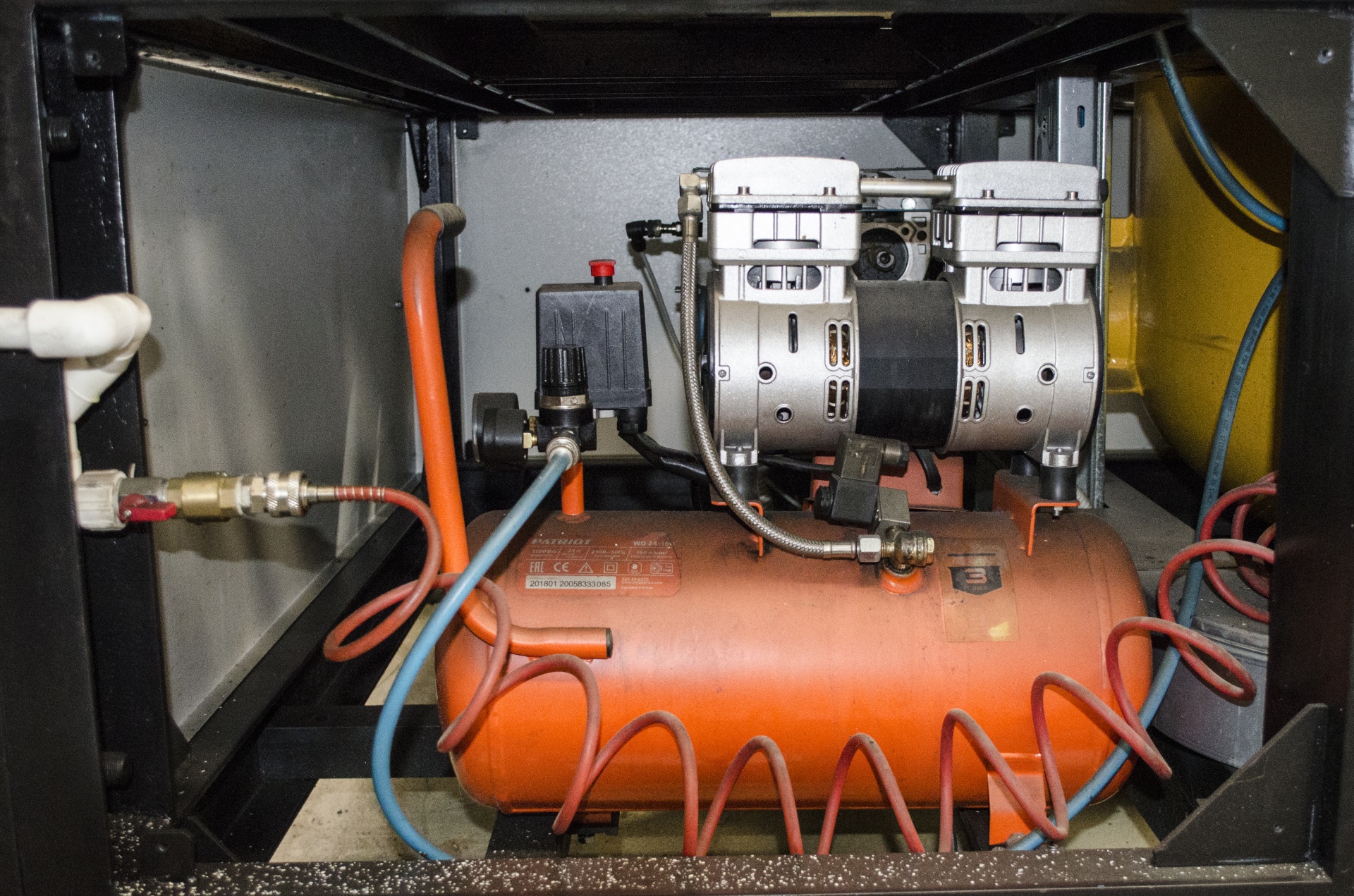

Вакуумная элеваторная электропечь СЭВФ-3.3/11,5-ИЗМб-НИТТИН
СЭВФ-3.3_11,5-ИЗМ НИТТИН_
Буквенно-цифровое обозначение маркировки
С – нагрев сопротивлением;
Э – конструктивный признак — элеваторная;
В – среда в рабочем пространстве (вакуум);
Ф – тип теплоизоляции – корундовая футеровка;
3 – диаметр рабочего пространства, дм;
3 – высота рабочего пространства, дм;
11,5 – номинальная температура, сотни ˚С;
И – исполнение;
ЗМ – закалка в масле;

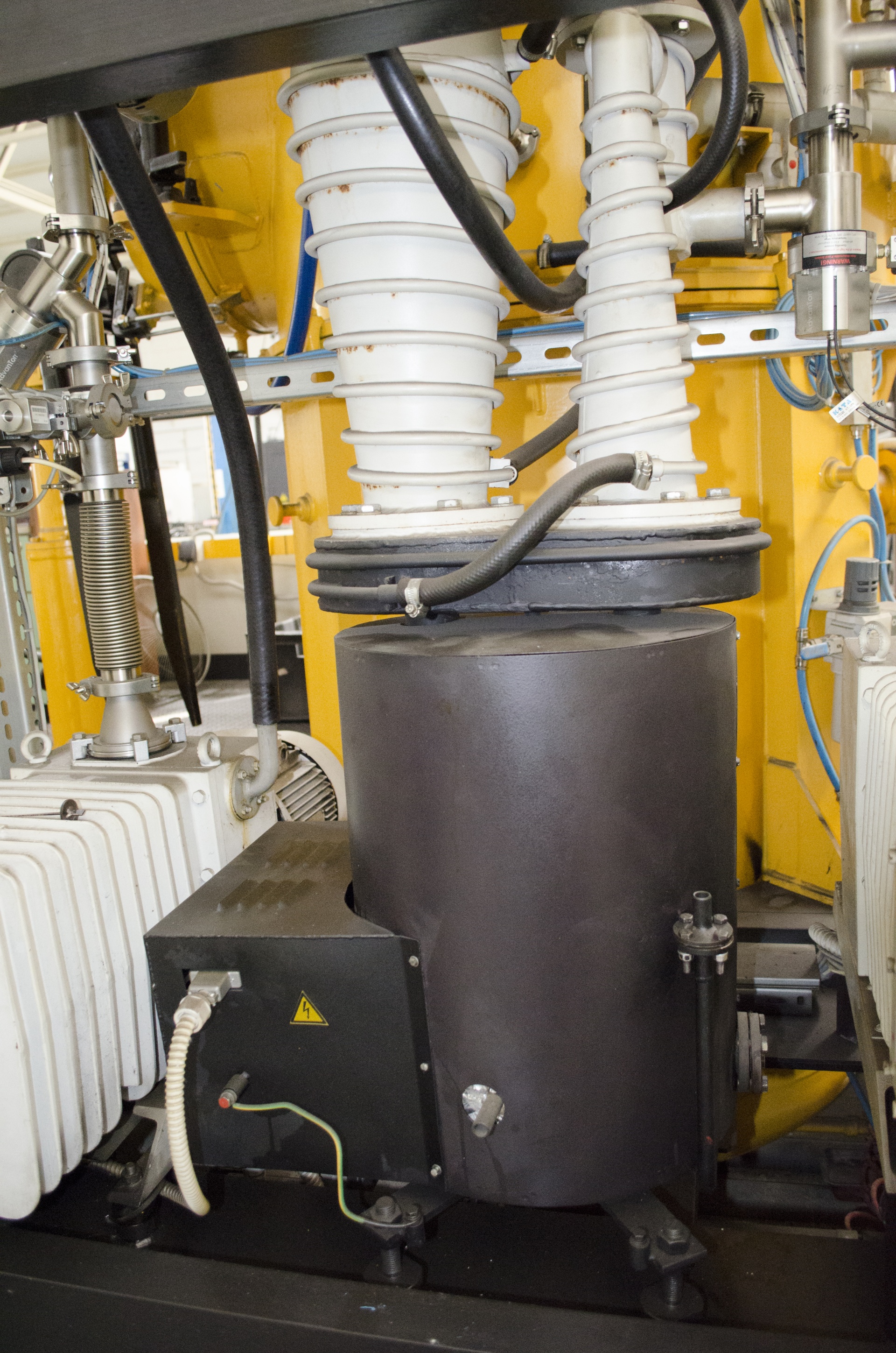

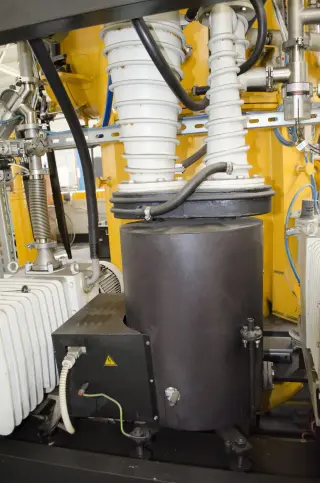

б — вакуумная система на основе паромасляного бустерного насоса.
НИТТИН – торговая марка российского производителя электропечей.
Данная модель электропечи СЭВФ-3.3/11,5-ИЗМб-НИТТИН является инновационным продуктом в области термической обработки. Она разработана для внедрения новой промышленной технологии закалки деталей в масле.
Основное назначение электропечи (далее по тексту «Электропечь») — нагрев стальных деталей в вакууме, их закалка в масле, вакуумное обезжиривание, отпуск с последующим охлаждением в вакууме. По этой причине термическая обработка стальных деталей в этой Электропечи является финишной операцией. Поступающие после обработки металлов резанием детали не имеют припусков. Термообработке могут подвергаться детали сложной формы, изготовленные из различных марок низко- и среднелегированных сталей.
Весь процесс термообработки осуществляется в одном цикле. Первая стадия цикла – нагрев в вакууме до температуры закалки. Вторая – изотермическая выдержка с последующей закалкой в масле. При достижении температуры в нагревательном модуле, соответствующей температуре отпуска, садка вновь размещается в него для проведения операций вакуумного обезжиривания и отпуска. В процессе отпуска остатки масла полностью испаряются с поверхности деталей. После термообработки детали имеют чистую и светлую поверхность. Отсутствует окисление и обезуглероживание поверхности деталей. Особенно это важно для деталей имеющих мелкие резьбы. В этом состоит основное отличие данной Электропечи от предшествующих аналогов, например СЭВ-3.3/11,5-ФМ2 и СЭВ-3.3/11,5.

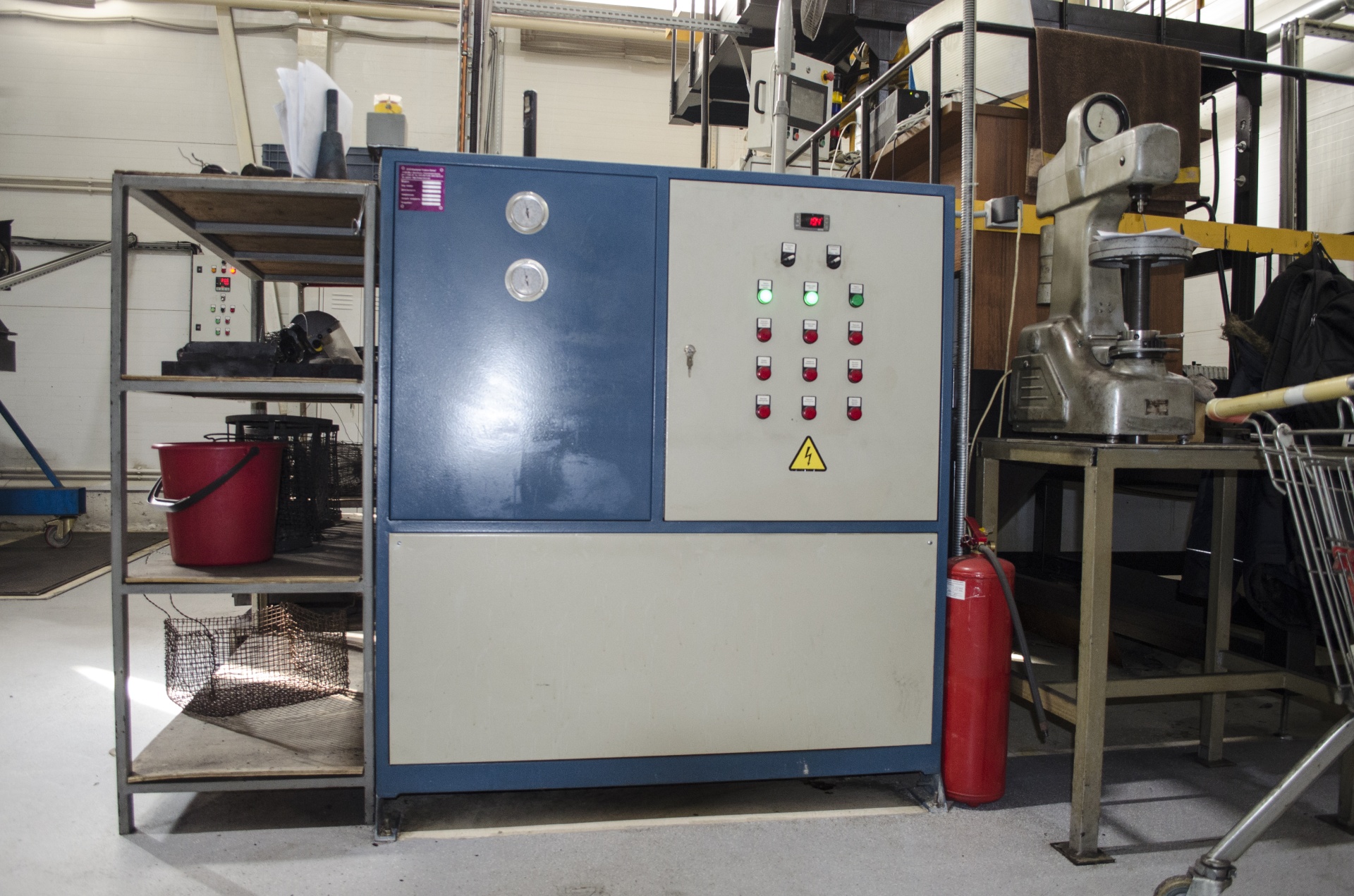

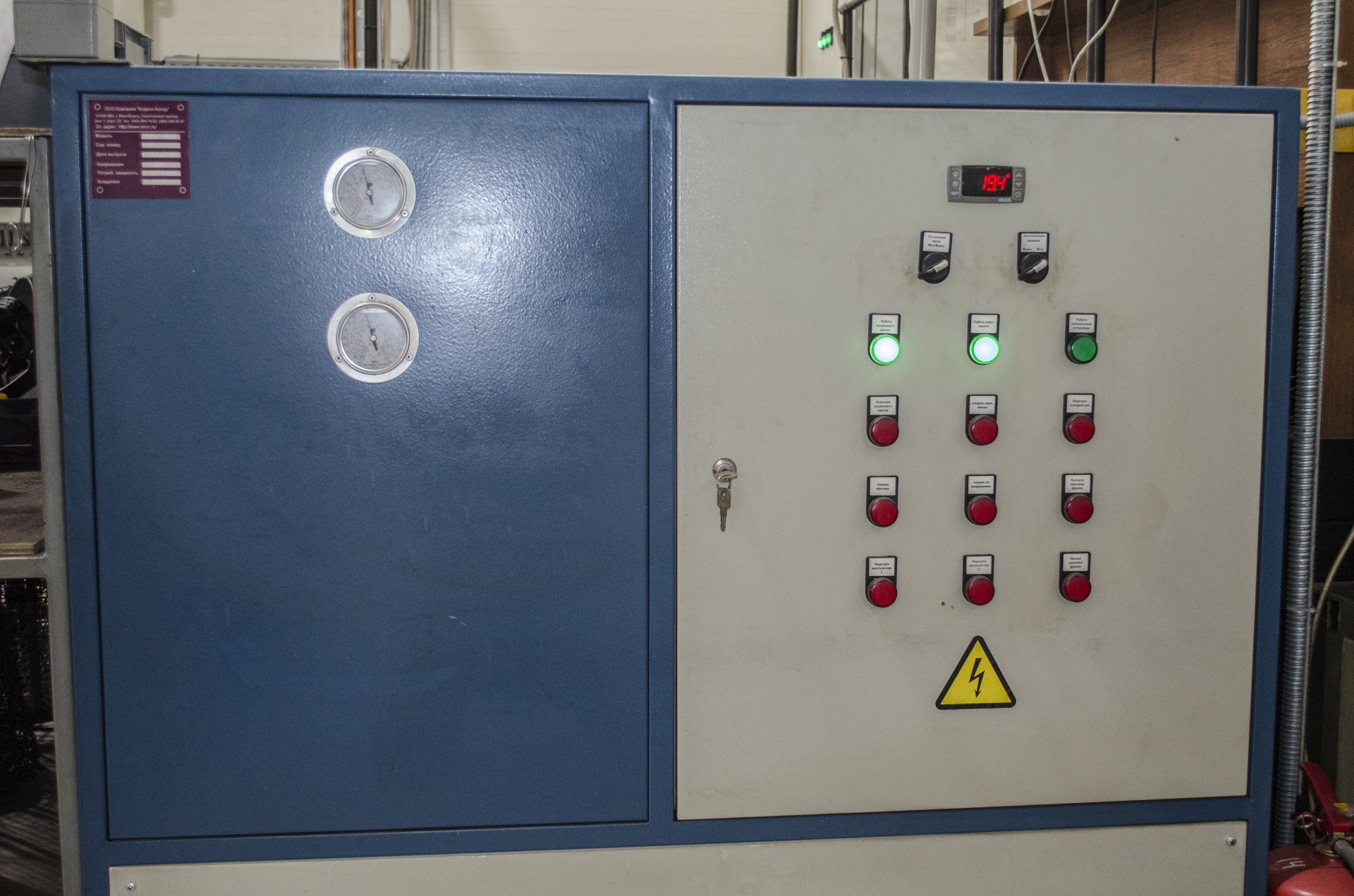

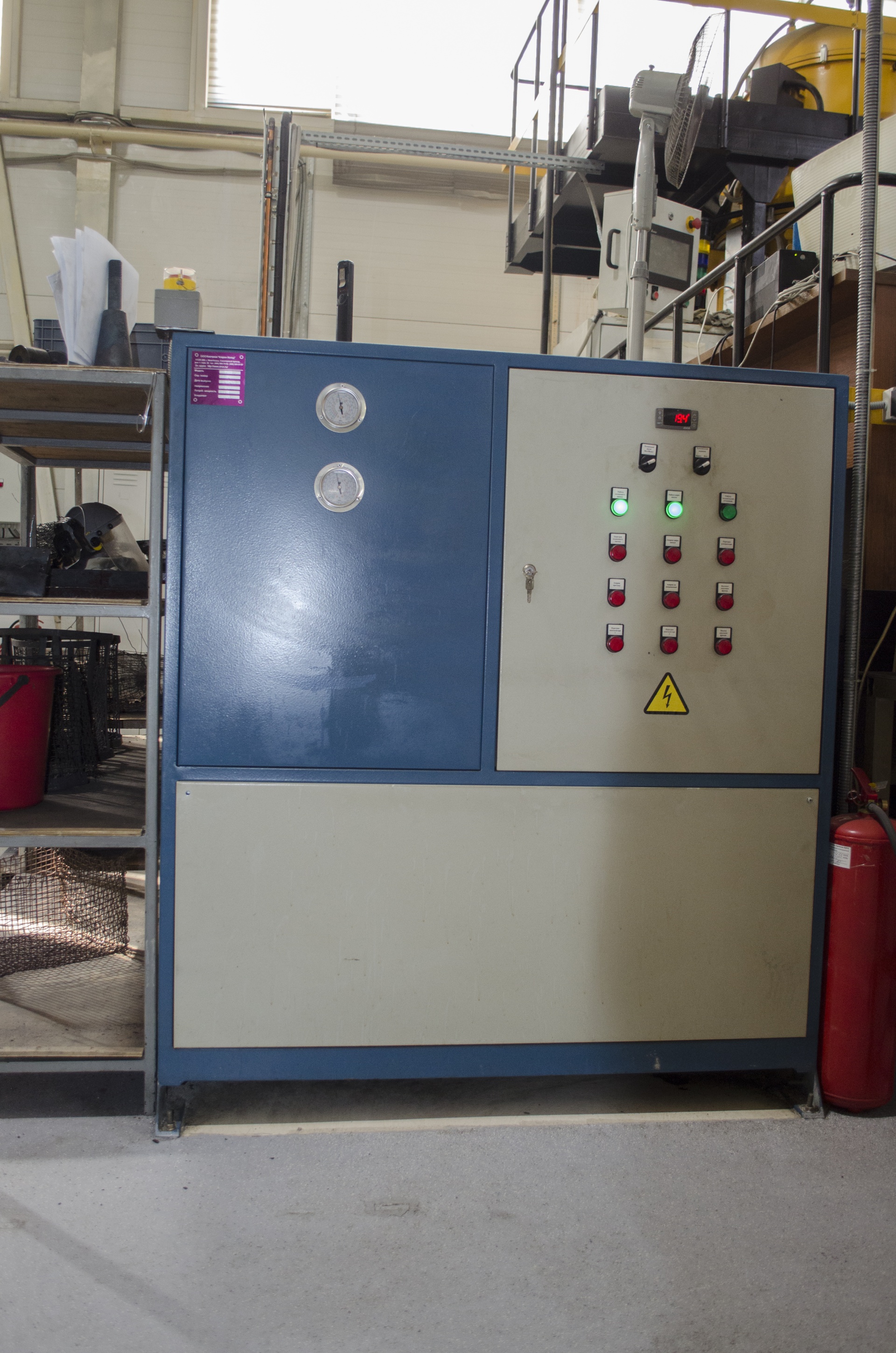

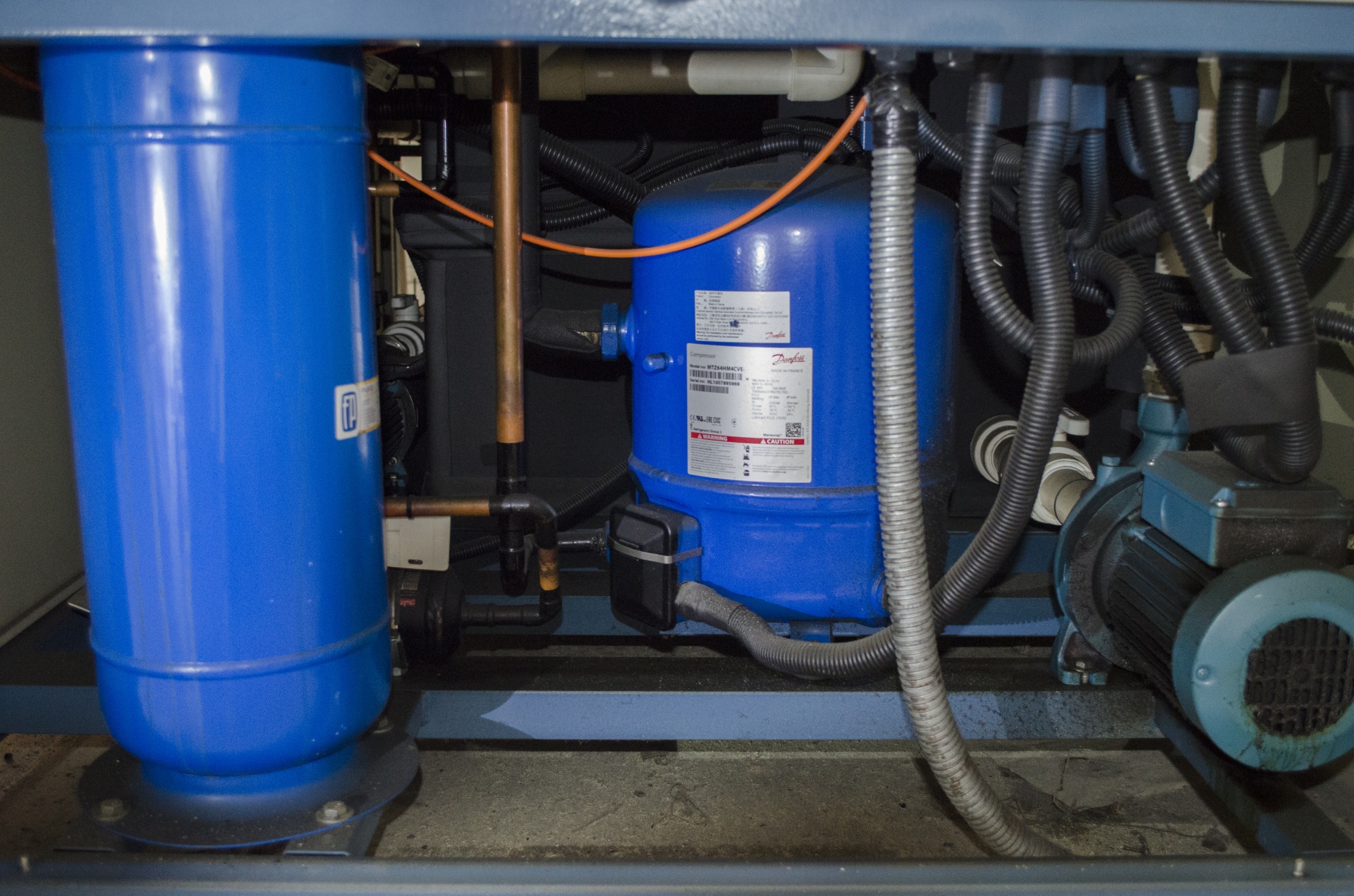

Электропечь выпускается полностью автоматизированной по управлению нагревом, откачной вакуумной системой и механизмами. Электропечь устанавливается непосредственно на пол цеха без применения фундамента. Конструкция удовлетворяет требованиям, предъявляемым эргономикой.
При использовании этой электропечи отпадает необходимость в моечной машине, утилизации моечного раствора, не нужна дополнительная отпускная электропечь.
Термической обработке подвергаются детали из следующих марок сталей: 40Х, 30ХРА, 30ХГСА, 30ХНМФА, 40Х13, 95Х18, 09Х16Н4Б, 25Х17Н2БШ и другие.
Технические характеристики электропечи модели СЭВФ-3.3/11,5-ИЗМб-НИТТИН
Максимальная температура, 0С - 1150
Предельное остаточное давление (после дегазации), Па (мм.рт.ст.) - 0,665 (5 х10-3)
Размеры рабочего пространства Электропечи, мм,
диаметр 300
высота 300
Среда в рабочем пространстве:
— при нагреве и выдержке; вакуум
— при охлаждении; масло
Габаритные размеры Электропечи, мм
ширина 2600
длина 2600
высота 3900
Установленная мощность, кВт, не более 35
в т.ч. нагревателей камеры, не более 25
Равномерность температуры в рабочем пространстве в установившемся режиме в пределах температур 500 – 11500С, не более ±10
Время транспортировки из зоны нагрева зону охлаждения, с 8
Объем вакуумного масла для закалки, л 700
Количество независимых зон нагрева 1
Масса садки, кг, не более 50
Масса Электропечи, кг, не более 4800
Расход охлаждающей воды, м3/ч, не более 4,0
Время вакуумирования, мин, не более 45
Номинальное напряжение питающей сети, В 380/220
Номинальная частота тока, Гц 50
Печь в отличном рабочем состоянии, подключена, готова к проверке.
