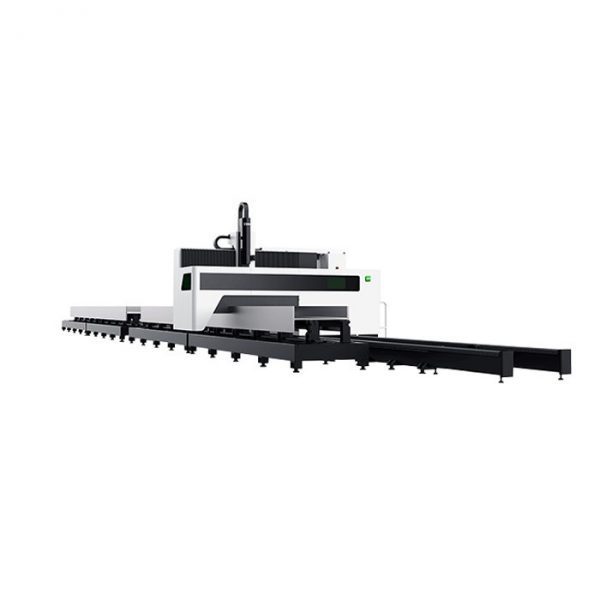

Лазерный станок для резки труб OREE TP120-26

Характеристики:

• Модель:  TP120-26
• Точность позиционирования: ±0,1 мм / м
• Точность репозиционирования: ±0,1 мм / м
• Форма поперечного сечения трубы: Двутавр, Н-образная сталь
• Угол поворота:
• Ось В：±135 градусов
• Ось C：±270 градусов
• Дуплексная система: 2 трубы по 12м
• Диапазон размера труб:
• Панель крыла: 200 мм ≤ h ≤ 500 мм
• Брюшная пластина(стенка): 200 мм ≤ b ≤ 1250 мм
• Макс. длина трубы для обработки: 12500 мм
• Макс. вес 1 трубы: 6000 кг
• Остатки: Нет
• Обрабатываемые материалы: сталь, в том числе нержавеющая, алюминий и сплавы, медь, сплавы меди и алюминия, титан, графит и т.д.
• Макс. скорость по оси Y: 30 м / мин
• Макс. ускорение по оси X: 0,2 G
• Габаритные размеры: 31000 х 5000 х 3700 мм
• Вес: 18000 кг

Оптическая система:

• Система: FSCUT9200
• Лазерная головка:
• Модель: BLT441T
• Мощность: 12 кВт
• Модель: BLT462T
• Мощность: 20 кВт
• Лазерный источник: Raycus 12000 Вт (CE)

Механическая система:

• Расположение станины: Горизонтальный тип
• Модель направляющего рельса по оси Y: 35#
• Модель направляющего рельса по оси X: 30#
• Модель направляющего рельса по оси Z: 30#
• Винт: TBI
• Kосозубая рейка: T-WIN
• Редуктор: Китайский KOFOH
• Подшипник: NSK (япония)

Электрическая система:

• Мощность двигателя по оси Y: 4.4 кВт х 2
• Мощность двигателя по оси X: 1,3 кВт
• Мощность двигателя по оси Z: 1,3 кВт
• Режим работы системы управления: Системная шина
• Размер дисплея: 21,5”
• Формат файла идентификации системы: ZX, ZZX
• Пневматические компоненты: SMC
• Электрические компоненты: Schneider

Периферийная система:

• Чиллер: Hanli 12000W
• Требования к газу: Чистота не хуже 99,99 (лазерная чистота)
• Требование к воздуху: Сухой очищенный 15 Бар

Параметры мощности:

• Параметры входной мощности: 380 В ± 5 % 50 – 60 Гц
• Общая мощность / мощность трансформатора стабилизатора напряжения (с лазером мощностью 12 кВт): 84,5 кВт / 105,625 кВА
• Общая мощность / мощность трансформатора стабилизатора напряжения (с лазером мощностью 20 кВт): 110 кВт / 132,5 кВА
