Характеристики:
Лазерный источник:

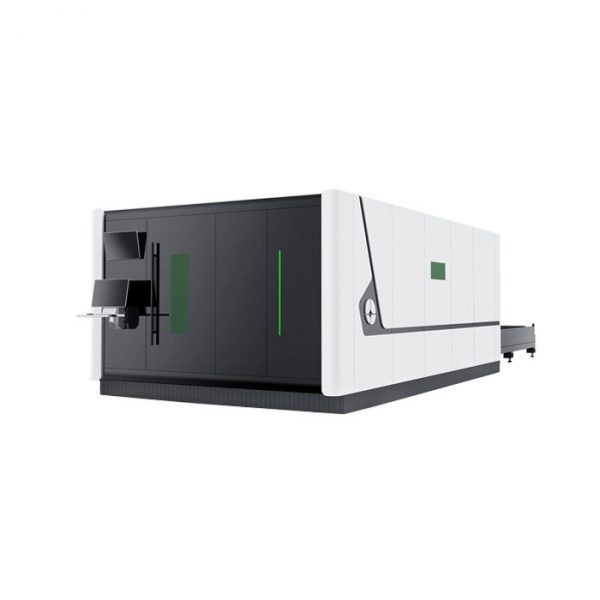

- Модель: OR-PG6020 12 кВт
- Длина волны лазерного излучения: 1 060 – 1 080 (± 15) мм
- Передача луча: Через оптоволокно
- Тип лазера: Иттербиевый волоконный 12 кВт
- Режимы излучения / реза: Импульсный, непрерывный
Система движения и позиционирования:
- Базовый вариант размеров поля обработки: 6 050 x 2 030 мм
- Точность позиционирования: ±0,03 мм
- Точность репозиционирования оси: ±0,02 мм
- Макс. ускорение: 1,5 G
- Макс. установленная скорость перемещений Х, Y: 120 м / мин
- Перемещение по оси Z: 375 мм
- Время смены паллеты: 18 – 30 с
- Несущая способность: 3 840 кг
- Макс. вес входного материала: 16 200 кг
- Модель рельса:
- По оси Y: 30 мм
- По оси X: 25 мм
- По оси Z: 20 мм
- Размер дисплея: 32 дюйма
- Количество тележек сбора шлака: 10 шт
- Система управления: CypNest (FSCUT 8000)
- Винт: TBI
- Кинематическая схема: Портальная, лист неподвижен
- Система поддержания фокуса: Бесконтактная
- Независимый электрический шкаф управления: Есть
- Закрытая защита: Есть
- Слой антипригарного огнеупорного материала: Есть
- Антипригарный чугунный материал для столешниц: Есть
- Электропитание: 380 В, 50 Гц
- Мощность двигателя:
- По оси Y: 2 х 2,9 кВт
- По оси X: 1,3 кВт
- По оси Z: 0,75 кВт
- Переключения паллеты: 2 х 1,5 кВт
- Габаритные размеры: 14430 х 2320 х 3425
Интеллектуальная система управления:
- Функция блокировки столешницы: Есть
- Функция автоматической фокусировки лазерной головки: Есть
- Водяное охлаждение лазерной головки по всему периметру: Есть
- Функция контроля загрязнения защитного зеркала: Есть
- Функция измерения температуры линзы лазерной головки: Есть
- Функция контроля влажности лазерной головки: Есть
- Функция автоматической калибровки сопла: Есть
- Пульт дистанционного управления: Есть
- Функция автоматического регулирования давления режущего газа: Есть
- Wi-Fi беспроводное управление: Есть
- Функция автоматической смазки: Есть
- Функция сенсорного экрана монитора: Есть
- Функция автоматической очистки сопла: Есть
Система защиты безопасности:
- Защита от открытия двери корпуса: Есть
- При резке сменный стол перестает работать: Есть
- Сигнал тревоги при неправильной резке: Есть
- Сигнализатор низкого давления газа: Есть
- Аварийный сигнал чиллера: Есть
