Характеристики:
Лазерный источник:

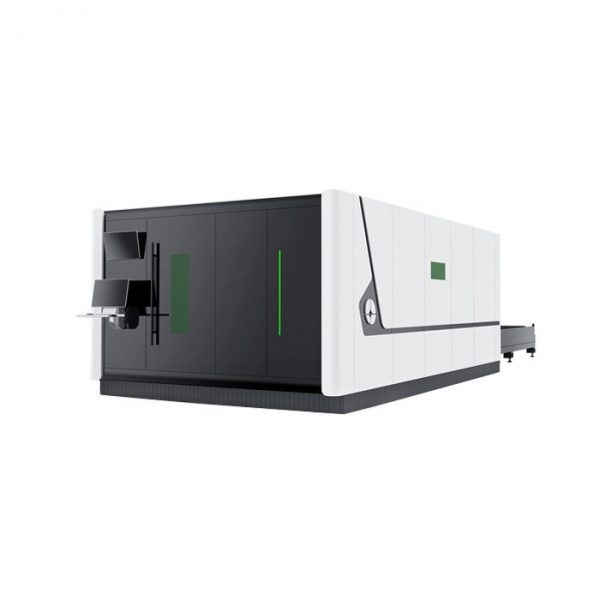

- Модель: OR-PG8025 12 кВт
- Длина волны лазерного излучения: 1 060 – 1 080 (± 15) мм
- Передача луча: Через оптоволокно
- Тип лазера: Иттербиевый волоконный 12 кВт
- Режимы излучения / реза: Импульсный, непрерывный
Система движения и позиционирования:
- Базовый вариант размеров поля обработки: 8 050 x 2 530 мм
- Точность позиционирования: ± 0,03 мм
- Точность репозиционирования оси: ± 0,02 мм
- Макс. ускорение: 1,5 G
- Макс. установленная скорость перемещений Х, Y: 120 м / мин
- Перемещение по оси Z: 375 мм
- Время смены паллеты: 25 – 40 с
- Несущая способность: 9 600 кг
- Модель рельса:
- По оси Y: 30 мм
- По оси X: 25 мм
- По оси Z: 20 мм
- Размер дисплея: 2 х 21,5 дюйма
- Количество тележек сбора шлака: 10 шт
- Система управления: CypNest (FSCUT 8000)
- Винт: TBI
- Кинематическая схема: Портальная, лист неподвижен
- Система поддержания фокуса: Бесконтактная
- Независимый электрический шкаф управления: Есть
- Закрытая защита: Есть
- Слой антипригарного огнеупорного материала: Есть
- Антипригарный чугунный материал для столешниц: Есть
- Электропитание: 380 В / 50 Гц
- Мощность двигателя:
- По оси Y: 2 х 2,9 кВт
- По оси X: 1,3 кВт
- По оси Z: 0,75 кВт
- Переключения паллеты: 2 х 1,5 кВт
- Мощность поддержки: 1,5 – 40 кВт
- Требования к компрессору / стабилизатору: 73,7 кВт / 100 кВа
- Габаритные размеры: 18 750 х 3 930 х 2 350 мм
- Максимальный вес входного материала: 22 300 кг
Интеллектуальная система управления:
- Функция блокировки столешницы: Есть
- Функция автоматической фокусировки лазерной головки: Есть
- Водяное охлаждение лазерной головки по всему периметру: Есть
- Функция охлаждения сопла лазерной головки: < 3 кВт
- Функция контроля загрязнения защитного зеркала: ≤ 6 кВт
- Функция контроля внутреннего давления лазерной головки: ≤ 6 кВт
- Функция контроля температуры лазерной головки: ≤ 6 кВт
- Последующая функция защиты от столкновений: Есть
- Вспомогательная функция сигнализации низкого давления газа: Есть
- Зональная вытяжка: Есть
- Беспроводное управление Wi-FI: Есть
- Функция автоматической смазки: Есть
- Функция рекуперации отработанного масла: Есть
- Функция автоматической калибровки сопла: Есть
- Пульт дистанционного управления: Есть
- Функция измерения температуры линзы лазерной головки: Есть
- Функция контроля влажности лазерной головки: Есть
- Функция автоматического регулирования давления режущего газа: Есть
- Wi-Fi беспроводное управление: Есть
- Функция автоматической смазки: Есть
- Функция сенсорного экрана монитора: Есть
- Функция автоматической очистки сопла: Есть
Система защиты безопасности:
- Защита от открытия двери корпуса: Есть
- Лазерная аномальная сигнализация: Есть
- Полностью закрытая защита: Есть
- Огнеупорные материалы на подложке: Есть
- Столешница выполнена из чугуна: ≥ 8 кВт
- При резке сменный стол перестает работать: Есть
- Сигнал тревоги при неправильной резке: Есть
- Сигнализатор низкого давления газа: Есть
- Аварийный сигнал чиллера: Есть
