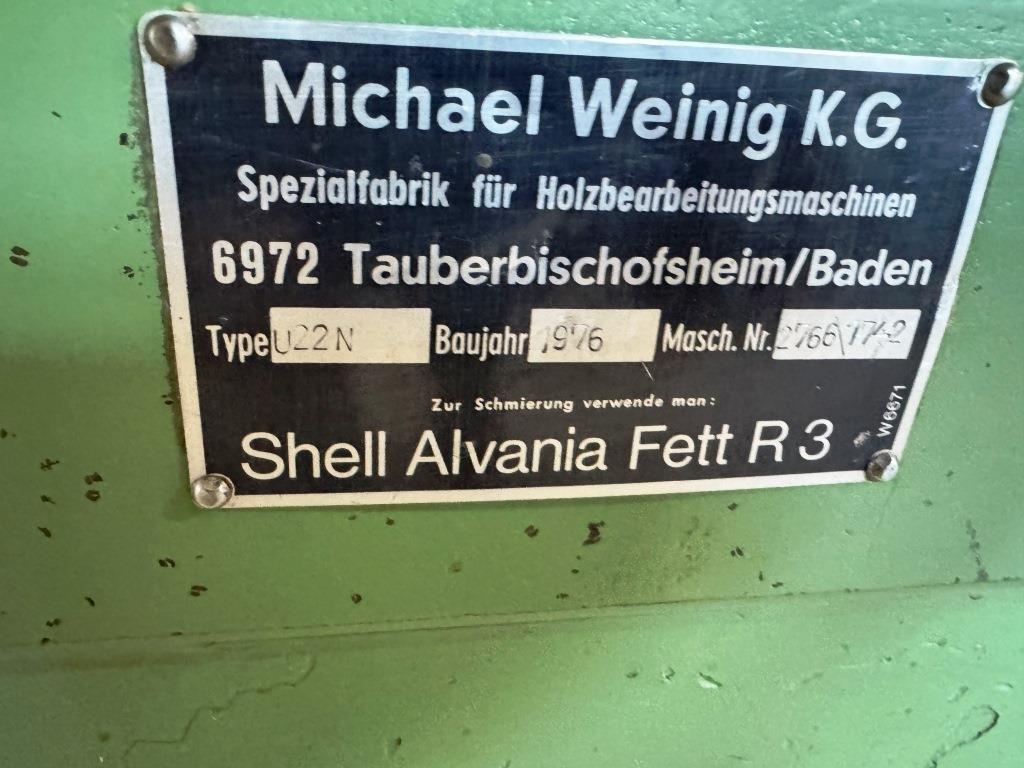

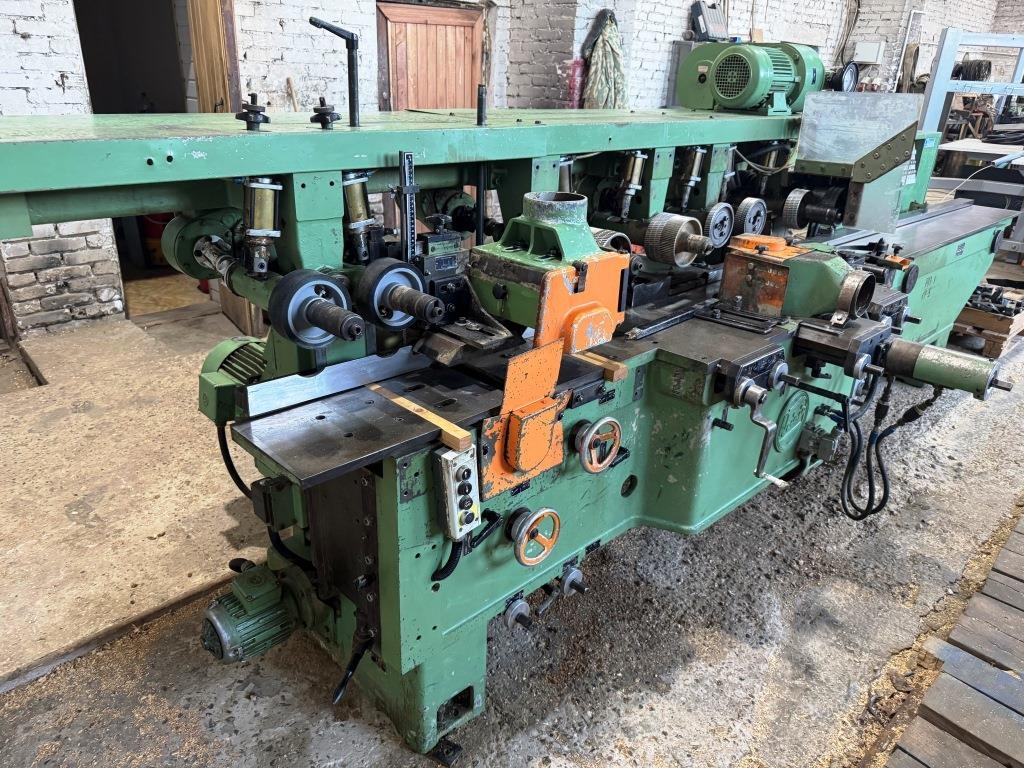

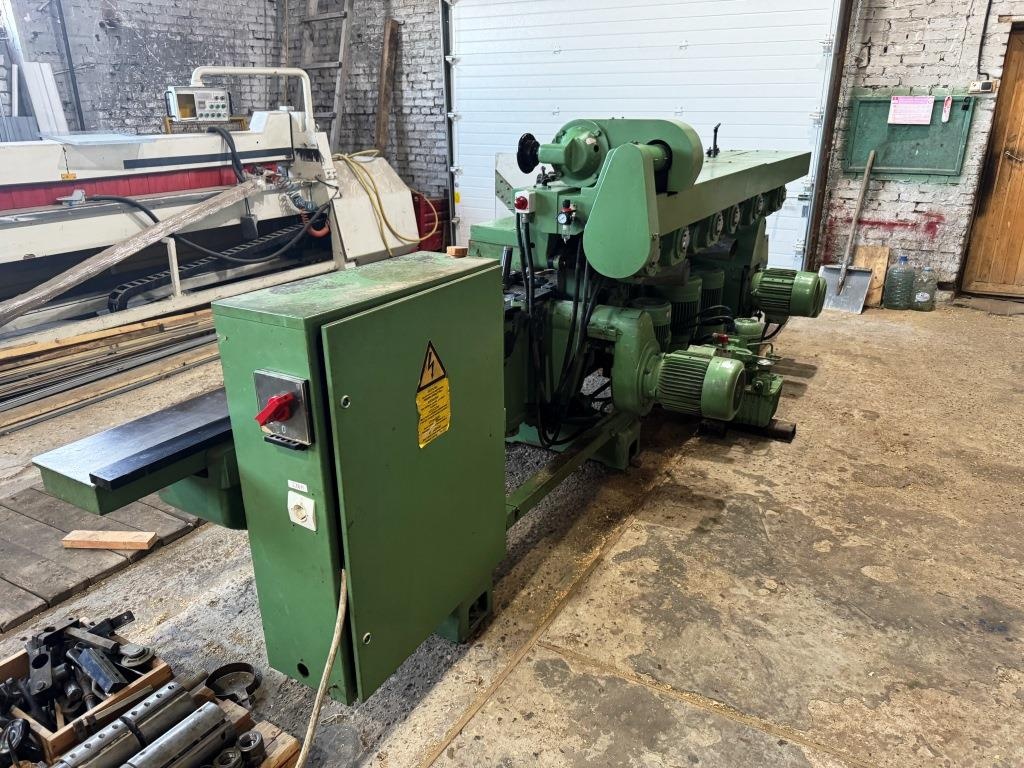

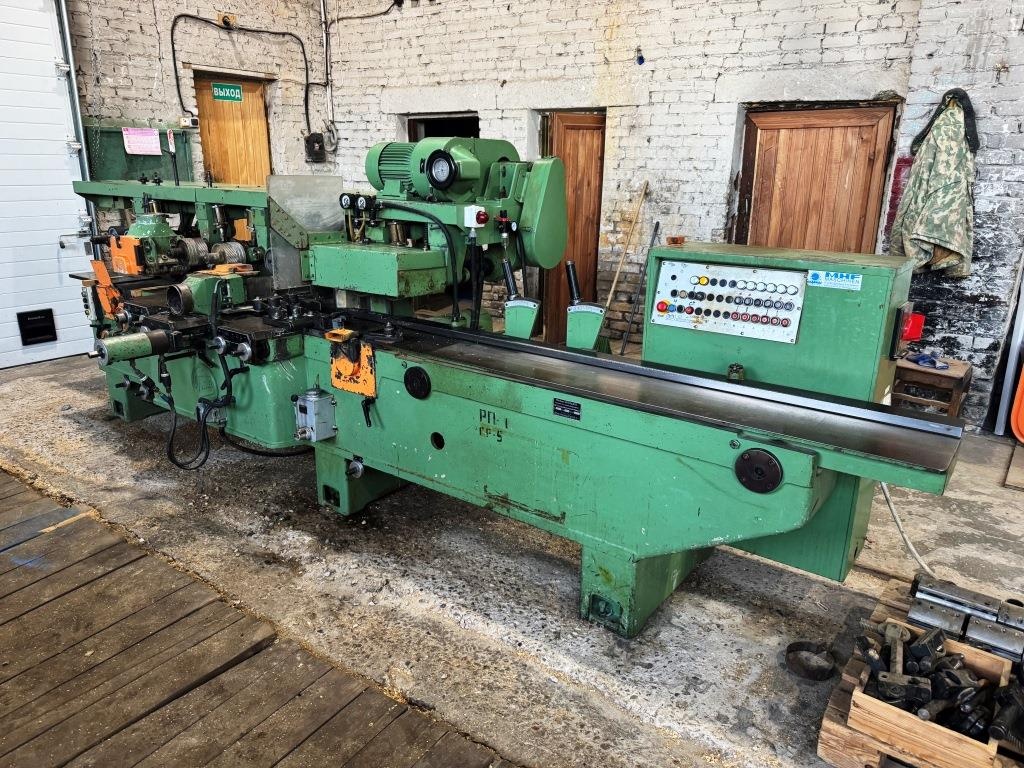

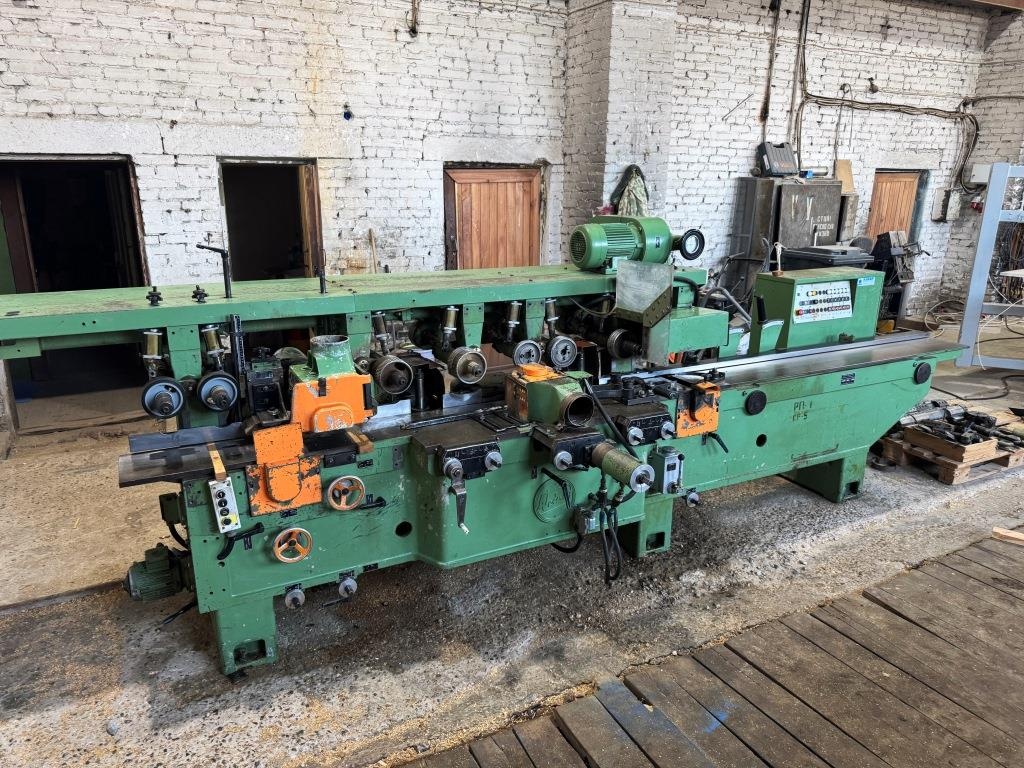

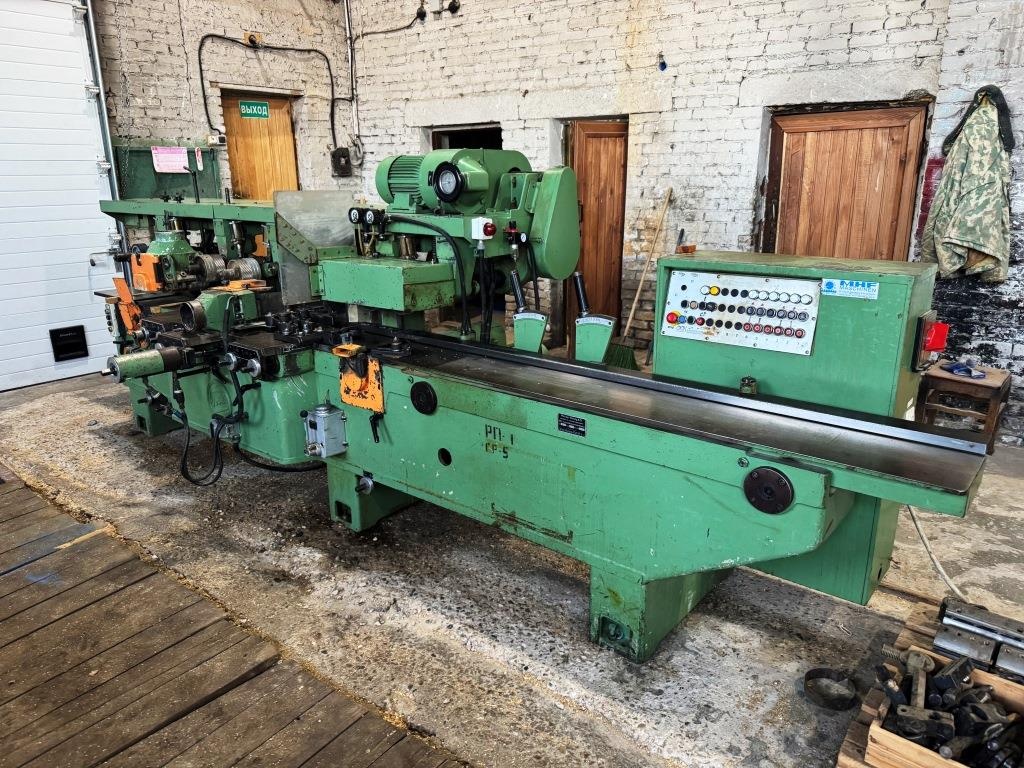

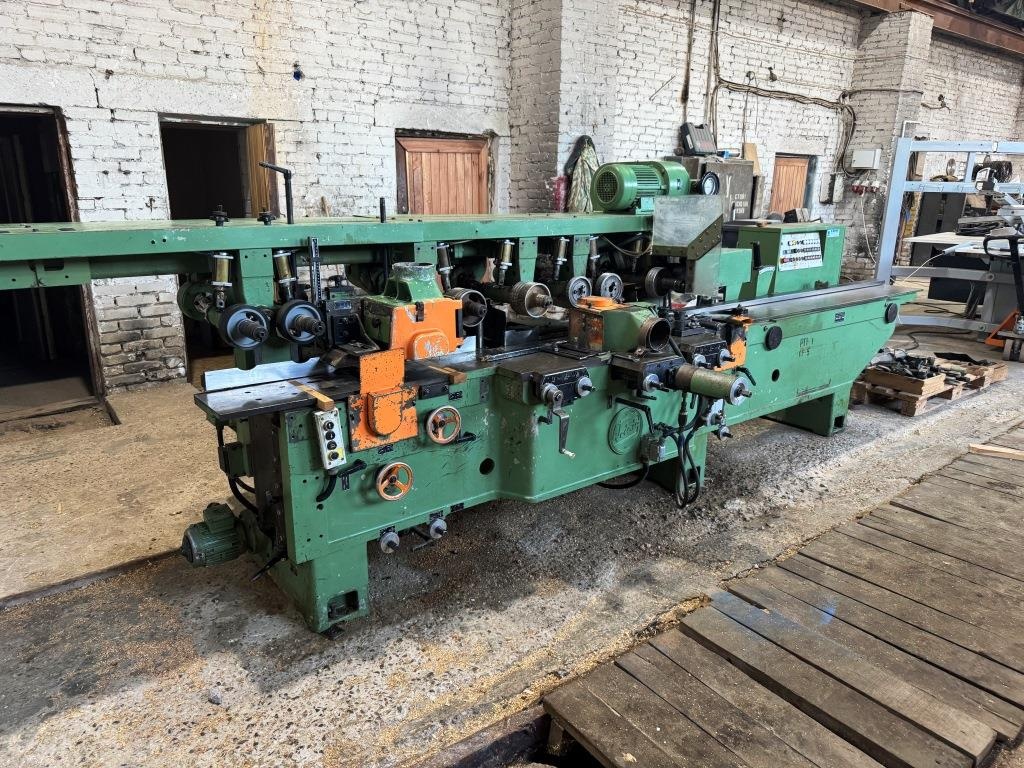

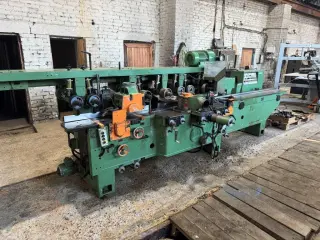

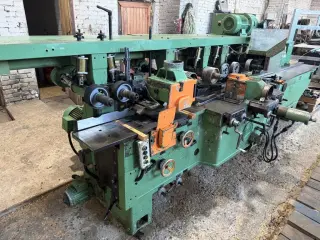

Четырехсторонний станок Weinig Unimat 22N

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество шпинделей 6 шт.

Бесцепная подача сквозная, бесступенчато регулируемая карданным приводом

Мощность привода подачи  1,3 кВт;

Бесступенчатая регулировка скорости подачи   6 – 49 м/мин

Ширина строгания макс.  10  – 230 мм

Высота строгания макс.  8 – 130 мм

Фуговальный подающий стол: длина х ширина, 2 480 х 260 мм

Частота вращения шпинделей      6 000 об./мин.

Посадочный диаметр шпинделей   40 мм

Прижим подающих валов: пневматический

Быстрая регулировка съема стружки на фуговальном валу до 10 мм.

Электрическая регулировка всех подающих валов, всех прижимных зон и валов по толщине.

Мощность привода балки  0,75 кВт

Ручная регулировка позиции шпинделей по горизонтали и вертикали.

Смазка стола

Общая мощность  двигателей станка         30,65 кВт

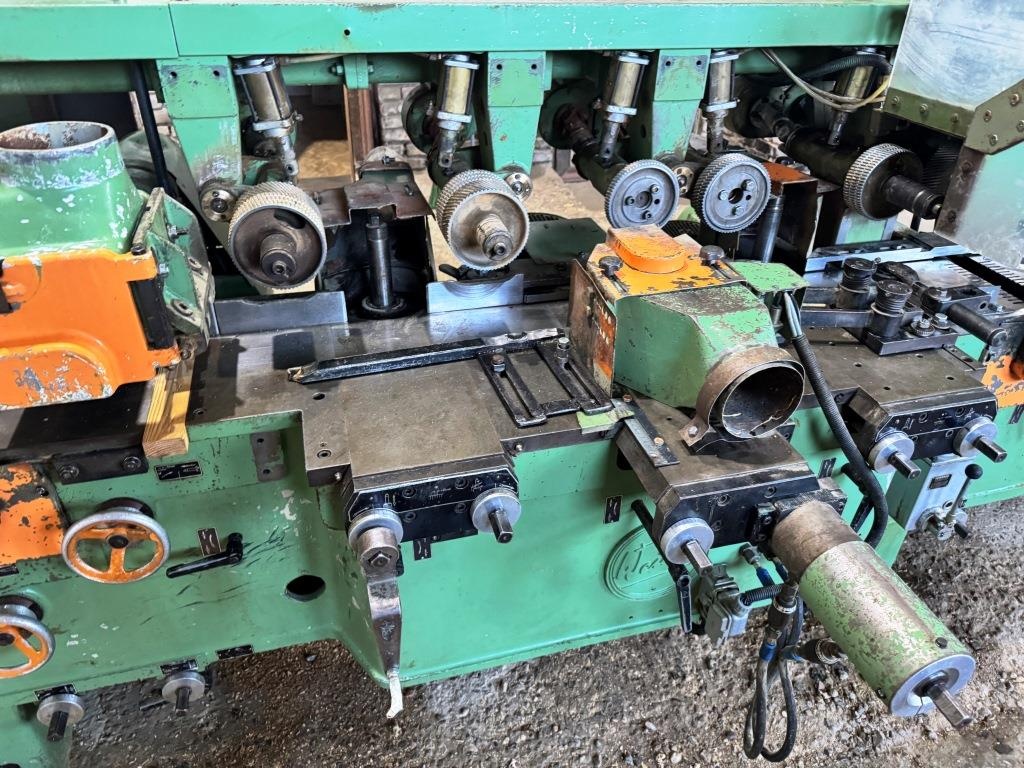

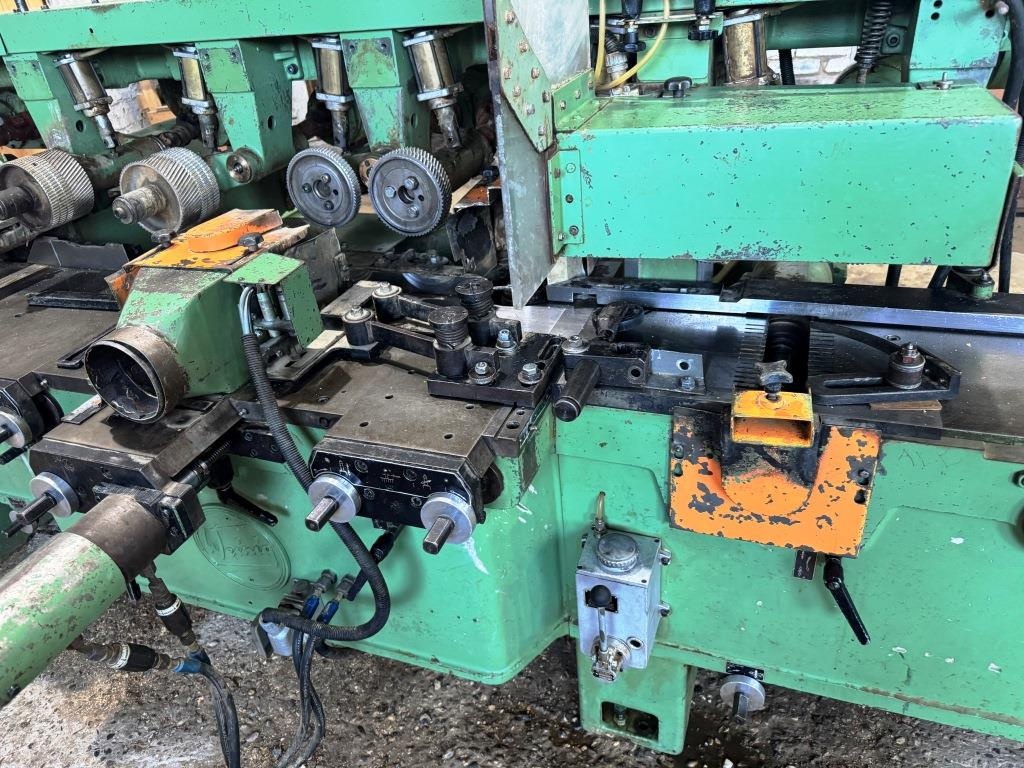

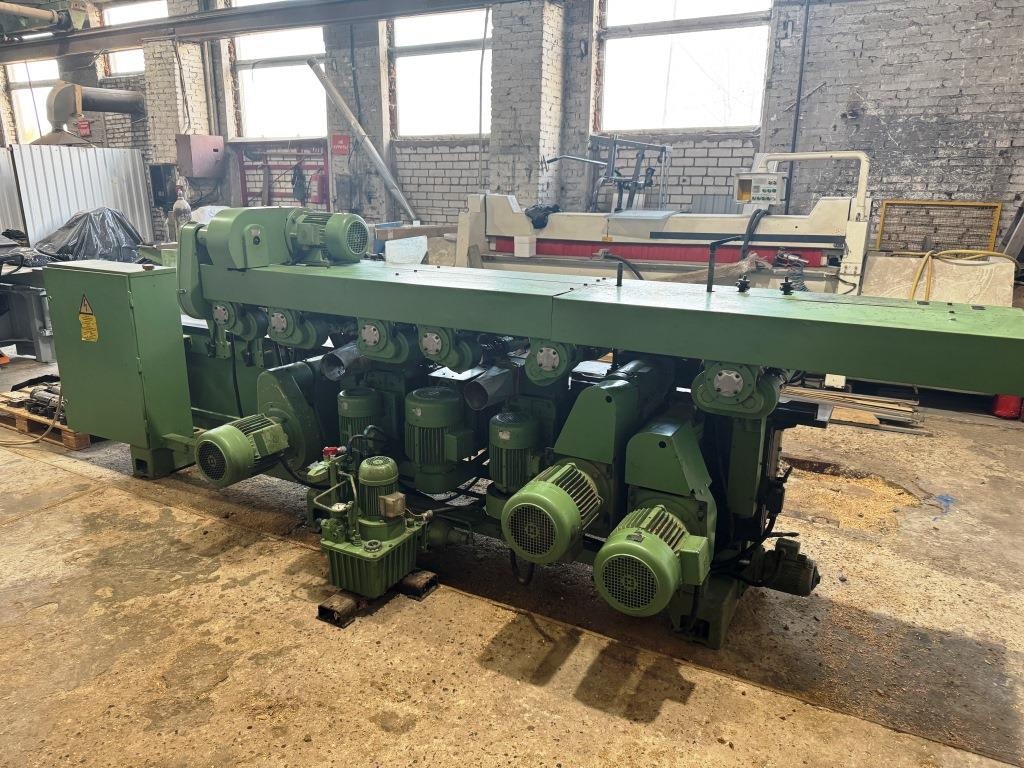

РАСПОЛОЖЕНИЕ ШПИНДЕЛЕЙ / МОЩНОСТЬ ДВИГАТЕЛЕЙ:

1.Горизонтальный нижний – 4 кВт.

Функция: фугование.

2.Вертикальный правый– 3 кВт.

Функции: фугование и профилирование.

3.Вертикальный левый – 5,5 кВт;

Функция – строгание по толщине и профилирование;

4.Вертикальный  правый – 4 кВт,

Функция: профилирование;

5.Горизонтальный  верхний – 7,5 Квт.

Функция – строгание по толщине и профилирование;

6.Горизонтальный нижний – 5,5 кВт

Функция – строгание по ширине/толщине и профилирование;
