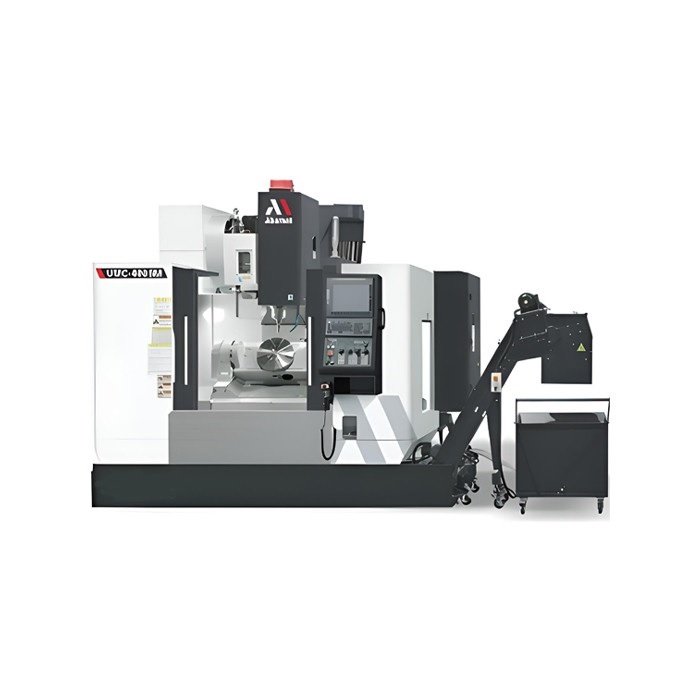

Пятиосевой фрезерный станок для дсв панелей JD-U380

Характеристики:

• Модель: JD-U380
• Ход:
• Ось Х: 500 мм
• Ось Y: 450 мм
• Ось Z: 350 мм
• Ось A / C: -125 – 120º / Непрерывно реверсивный
• Высота от шпинделя до стола: 30 – 380 мм
• Вращающаяся ступень:
• Диаметр поворотного стола: 260 мм
• Максимальный вес рабочего стола: 80 кг
• Крутящий момент привода оси A / C: 320 / 110 Нм
• Точность позиционирования оси А / С: ±5
• Максимальная скорость вращения шпинделя оси A / C: 50 – 60 об / мин
• Диапазон вращения оси: C Н х 360º
• Главная ось:
• Скорость вращения шпинделя: 20 000 об / мин
• Крутящий момент шпинделя: 18 Нм
• Конус шпинделя: ВТ30
• Темп:
• Быстрая подача по оси X / Y / Z: 30 / 30 / 30 м / мин
• Подача на резку по осям X / Y / Z: 1 – 10 000 мм / мин
• Трехосевая линейная рейка:
• Линейная направляющая X / Y / Z модели THK: 30 / 30 / 35 шарикоподшипник
• Трехосевые проволочные стержни, инструмент:
• Винт X / Y / Z модели THK: Двойная гайка R32-10
• Максимальный диаметр: 70 / 110 мм
• Максимальная длина (от носка шпинделя): 200 мм
• Максимальный вес инструмента: 7 кг
• Время смены (T-T): 1, 6 сек
• Точность:
• Позиционирование по осям X / Y / Z (VDI): 0, 005 мм
• Повторяемость по осям X / Y / Z (VDI): 0, 005 мм
• Позиционирование по оси A / C: 0, 01 мм
• Повторное позиционирование оси A / C: 0, 1 мм
• Мощность:
• Двигатель шпинделя: 5 / 7, 5 кВт
• Крутящий момент двигателя оси X: 2, 4 кВт / 18 Н.м
• Крутящий момент двигателя оси Y: 2, 4 кВт / 18 Н.м
• Крутящий момент двигателя оси Z: 3, 5 кВт / 18 Н.м
• Температура:
• 17 – 25 ºС (во время работы)
• 0 – 60 ºС (во время транспортировки)
• Влажность: 40 – 75% при 20 ºС
• Вибрация: Менее 0, 5 г
• Габаритные размеры: 1 880 х 2 400 х 2 500 мм
• Вес: 3 100 кг
