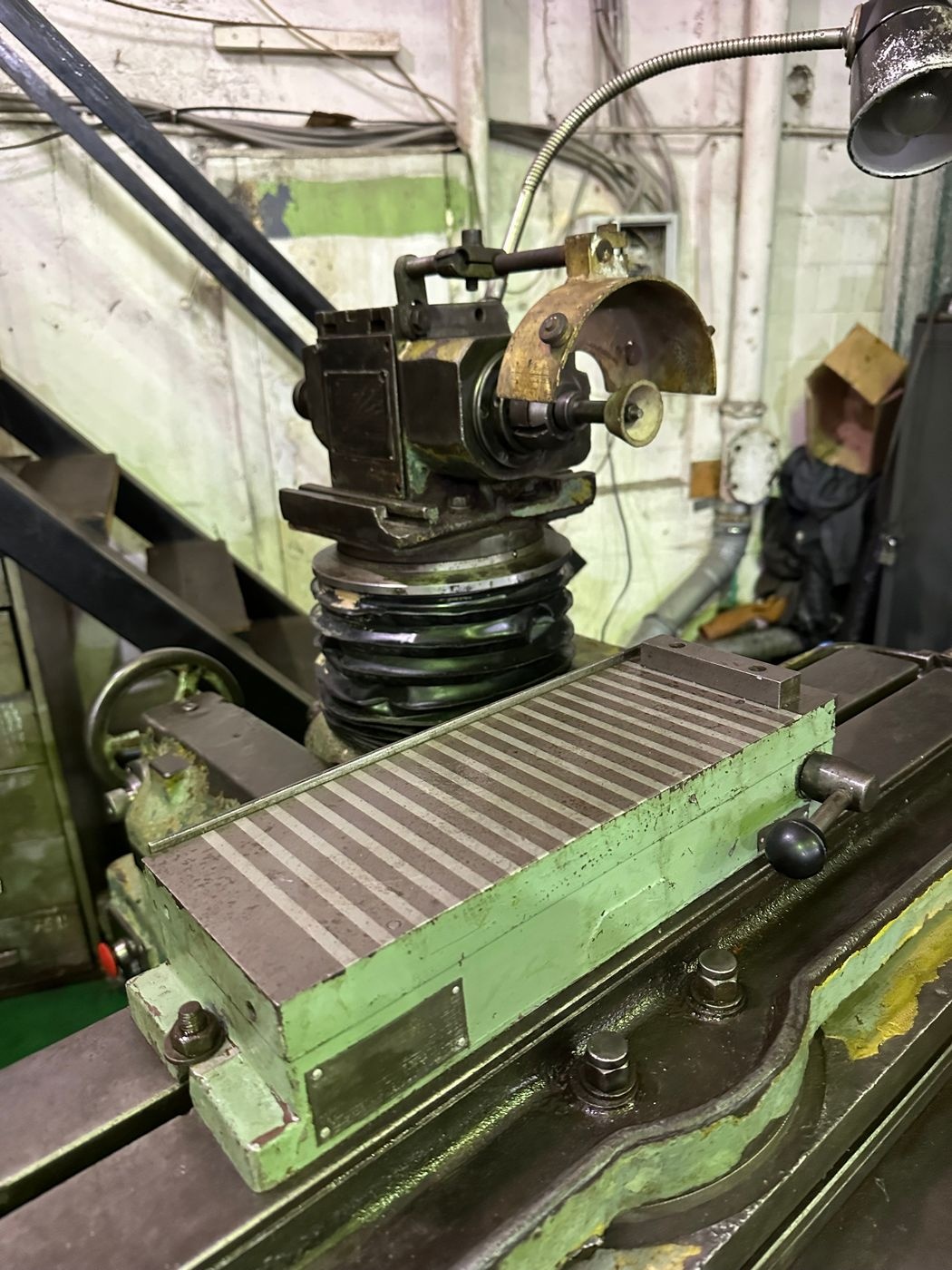

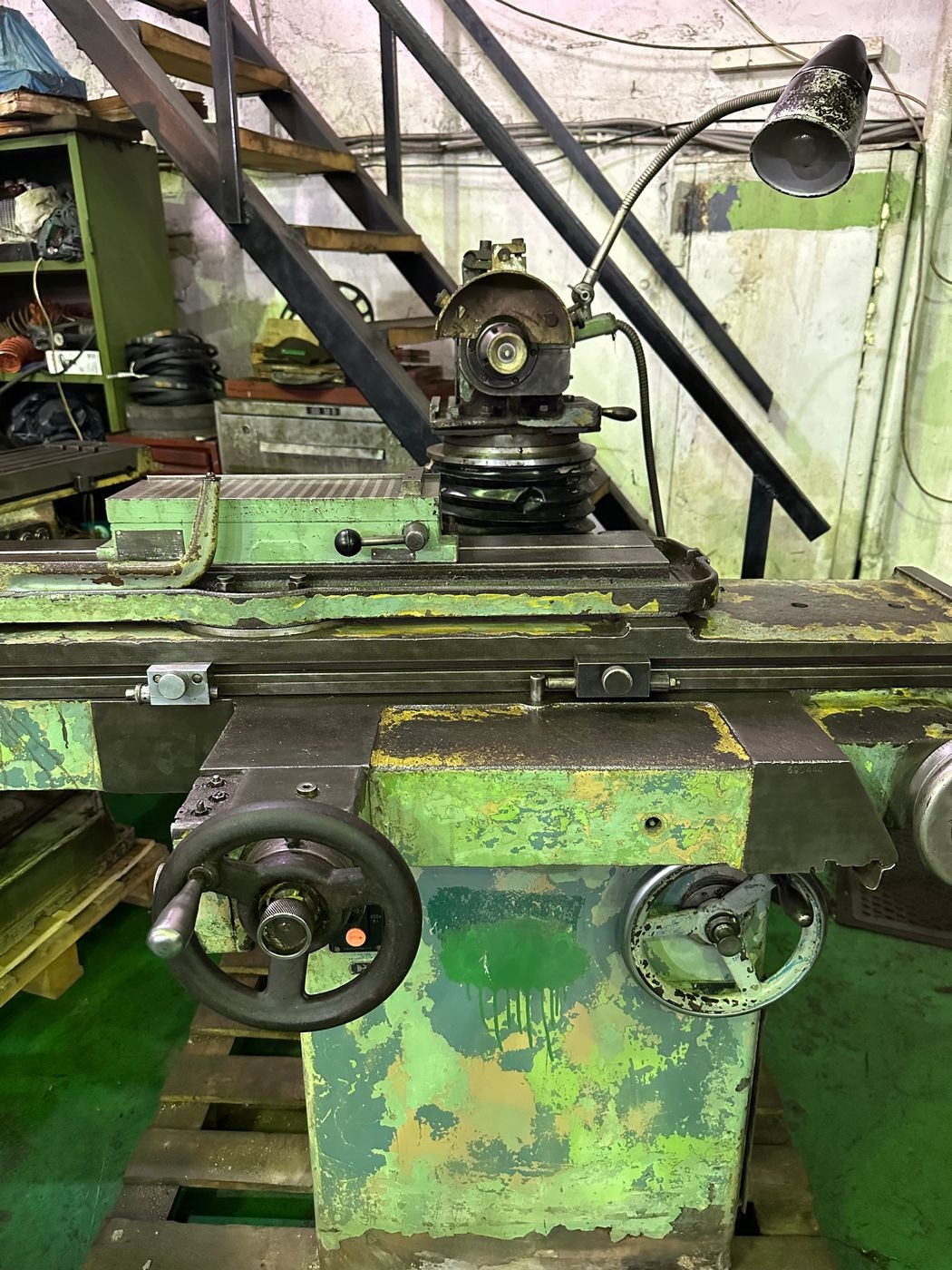

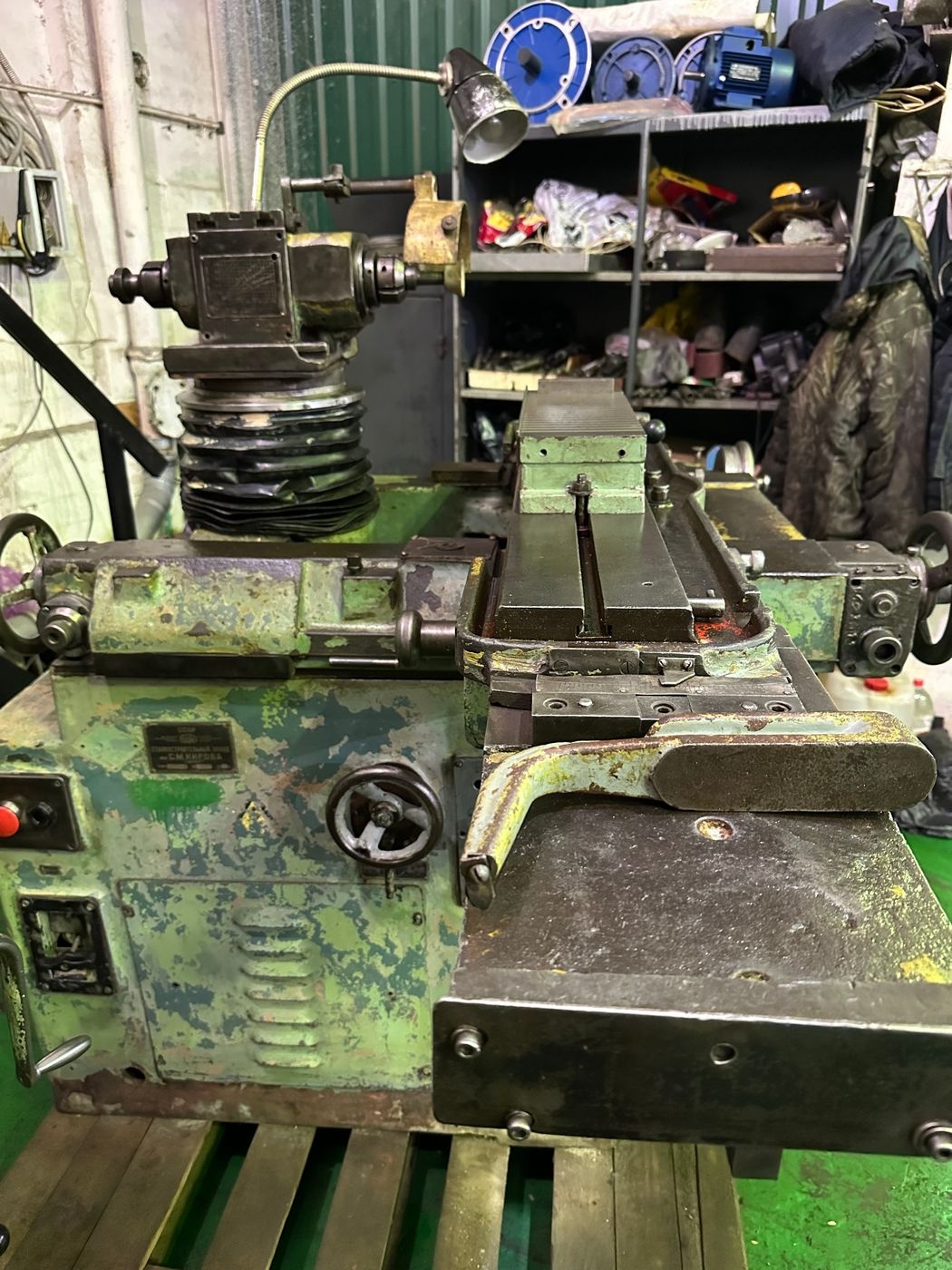

Заточной станок 3в642

Наименование параметра

3В642

Основные параметры

Класс точности по ГОСТ 8-82

П

Наибольшие размеры обрабатываемых изделий в центрах (длина х диаметр), мм

630 х 250

Расстояние между центрами универсальной и задней бабок, мм

550

Расстояние между осью шлифовального круга и линией центров в горизонтальной плоскости, мм

70..300

Расстояние между осью шлифовального круга и линией центров в вертикальной плоскости, мм

65..185

Рабочий стол станка

Размеры рабочей поверхности стола по ГОСТ 6569-75 (длина х ширина), мм

900 х 140

Наибольшее продольное/ поперечное ручное перемещение стола, мм

450/ 230

Перемещение продольное/ поперечное стола на одно деление лимба, мм

0,1/ 0,01

Перемещение поперечное стола на одно деление тонкой подачи, мм

0,0025

Угол поворота стола в горизонтальной плоскости, град

90

Скорость перемещения стола от гидропривода, м/мин

—

Бабка шлифовальная

Наибольшее вертикальное перемещение бабки, мм

250

Цена деления лимба подачи вертикального перемещения стола, мм

0,005

Угол поворота бабки в горизонтальной плоскости, град

350

Шлифовальная головка

Число оборотов заточного круга при ступенчатом регулировании, об/мин

2240, 3150, 4500, 6300

Конец шлифовального шпинделя по ГОСТ 2324-77 исполнение 2

Морзе 3

Наибольший диаметр устанавливаемого шлифовального круга, мм

200

Наибольший диаметр устанавливаемого шлифовального круга других типов, мм

150

Универсальная головка

Размер внутренних конусов шпинделей

Морзе 5

Угол поворота в горизонтальной и вертикальной областях, град

360

Электрооборудование и привод станка

Количество электродвигателей на станке

4

Электродвигатель привода шпинделя шлифовальных кругов, кВт

1,5/ 1,1

Электродвигатель привода изделия, кВт

0,25

Электродвигатель гидропривода, кВт

—

Электродвигатель насоса охлаждения, кВт

0,125

Электродвигатель пылесоса, кВт

0,125

Общая установленная мощность всех электродвигателей, кВт

1,795

род тока питающей сети

50Гц, 380/220 В

Габариты и масса станка

Габарит станка, мм

2050 х 1820 х 1550

Масса станка, кг

1250
