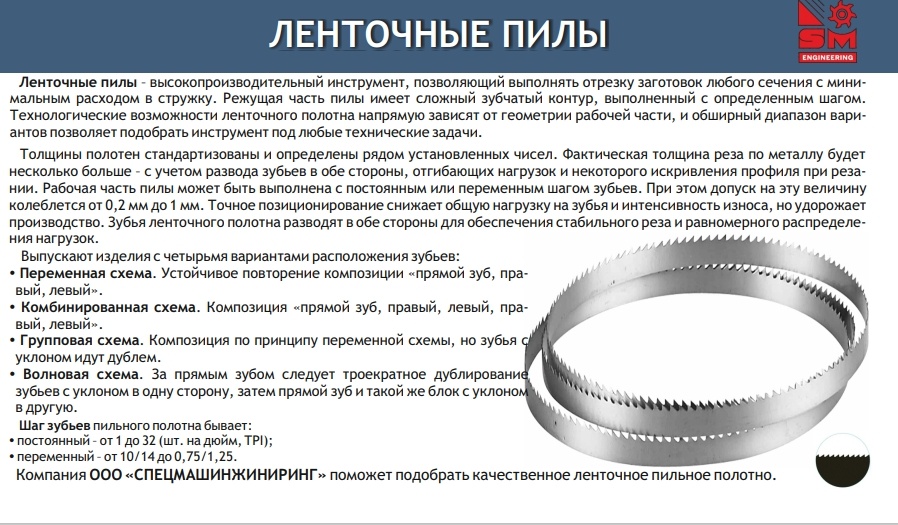

Ленточные пилы

Ленточные пилы – высокопроизводительный инструмент, позволяющий выполнять отрезку заготовок любого сечения с минимальным расходом в стружку.

Режущая часть пилы имеет сложный зубчатый контур, выполненный с определенным шагом.

Технологические возможности ленточного полотна напрямую зависят от геометрии рабочей части, и обширный диапазон вариантов позволяет подобрать инструмент под любые технические задачи.

Шаг зубьев пильного полотна бывает:

- постоянный – от 1 до 32 (шт. на дюйм, TPI);

- переменный – от 10/14 до 0,75/1,25.

Разводка зубьев бывает:

Переменная. Используется для мягких металлов и стали. Направление и порядок зубьев – левый/правый/прямой.

Комбинированная. В интервалах между зачистными зубьями расположены разведенные вправо и влево в количестве 5–7 шт. Выбор переменного шага зависит от типа металла.

Групповая. Комбинирует несколько зубьев, направленных влево, затем вправо, затем прямой зачистной. Данная разводка пильного полотна для ленточной пилы применяется при обработке металлических изделий с разным сечением. При ее использовании возникает гораздо меньше вибрации и шума по сравнению со стандартной.

Волновая. Используется для реза заготовок небольшого размера и тонкостенного проката. Включает два последовательно равных участка с направлением зубьев влево и вправо.

Толщины полотен стандартизованы и определены рядом установленных чисел.

Фактическая толщина реза по металлу будет несколько больше – с учетом развода зубьев в обе стороны, отгибающих нагрузок и некоторого искривления профиля при резании.

Рабочая часть пилы может быть выполнена с постоянным или переменным шагом зубьев.

При этом допуск на эту величину колеблется от 0,2 мм до 1 мм.

Точное позиционирование снижает общую нагрузку на зубья и интенсивность износа, но удорожает производство.

Зубья ленточного полотна разводят в обе стороны для обеспечения стабильного реза и равномерного распределения нагрузок.

Выпускают изделия с четырьмя вариантами расположения зубьев:

- Переменная схема. Устойчивое повторение композиции «прямой зуб, правый, левый».

- Комбинированная схема. Композиция «прямой зуб, правый, левый, правый, левый».

- Групповая схема. Композиция по принципу переменной схемы, но зубья с уклоном идут дублем.

- Волновая схема. За прямым зубом следует троекратное дублирование зубьев с уклоном в одну сторону, затем прямой зуб и такой же блок с уклоном в другую.

Шаг зубьев пильного полотна бывает:

- постоянный – от 1 до 32 (шт. на дюйм, TPI)

- переменный – от 10/14 до 0,75/1,25
