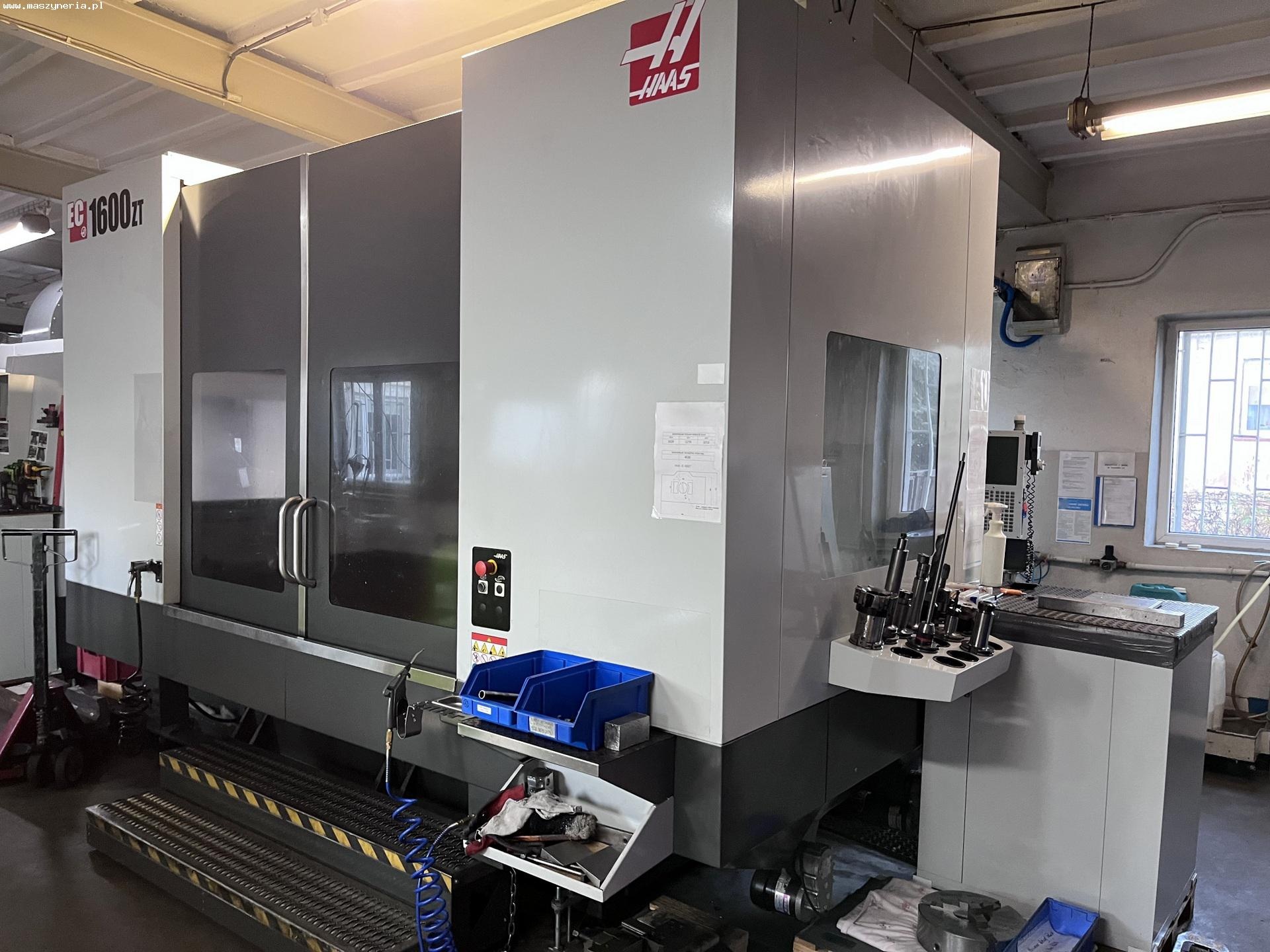

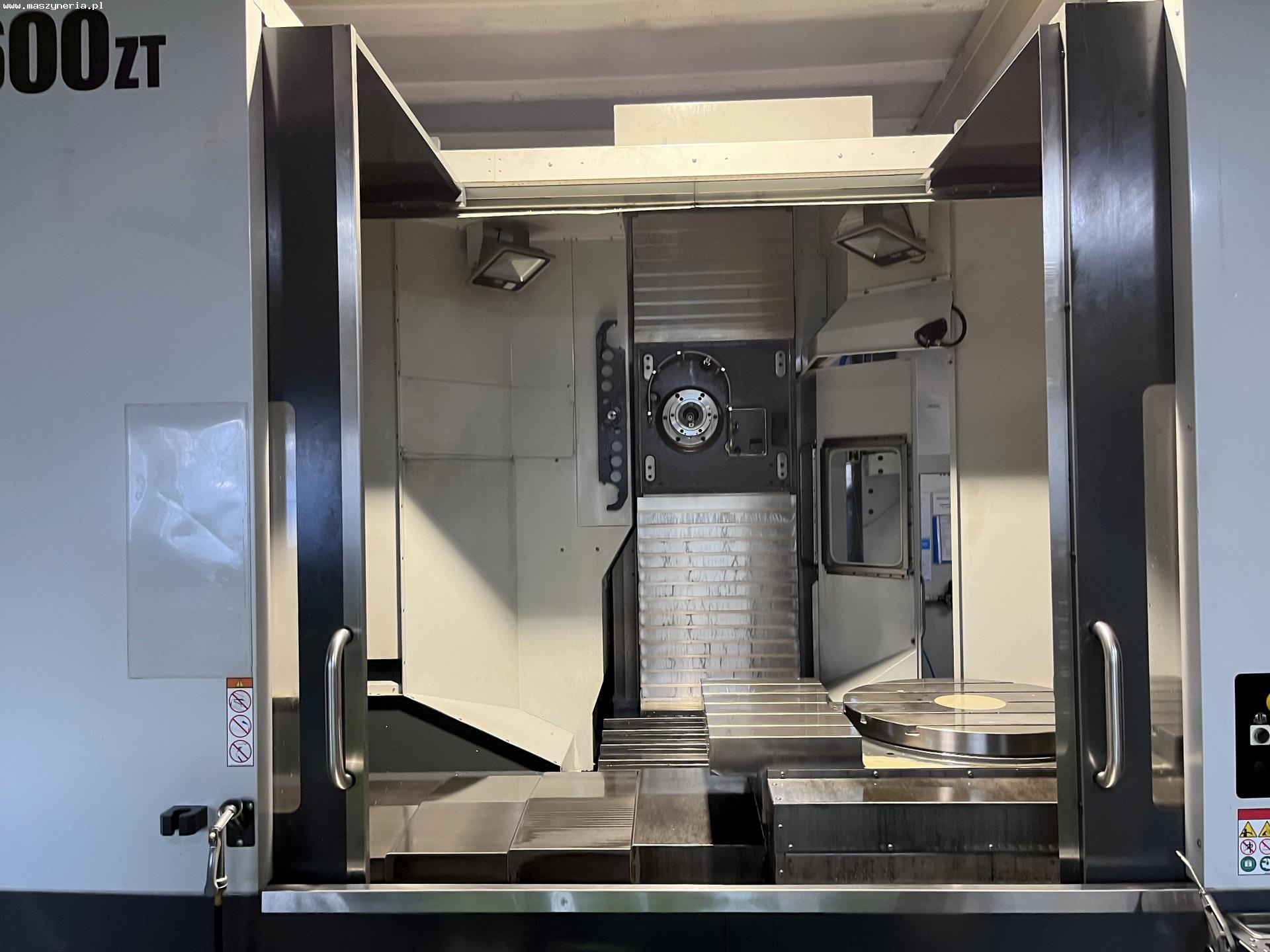

Обрабатывающий центр с ЧПУ HAAS EC-1600ZT

Обрабатывающий центр с ЧПУ HAAS EC-1600ZT был построен в 2020 году в США известным брендом HAAS AUTOMATION INC.

Технические характеристики фрезерного центра HAAS EC-1600ZT

• подача по оси X/Y/Z: 1626/1270/1016 мм
• подача по оси B: 360°
• быстрое перемещение по осям X,Y,Z: 15,2 м/мин
• поверхность рабочего стола (Д х Ш): 1626 x 914 мм

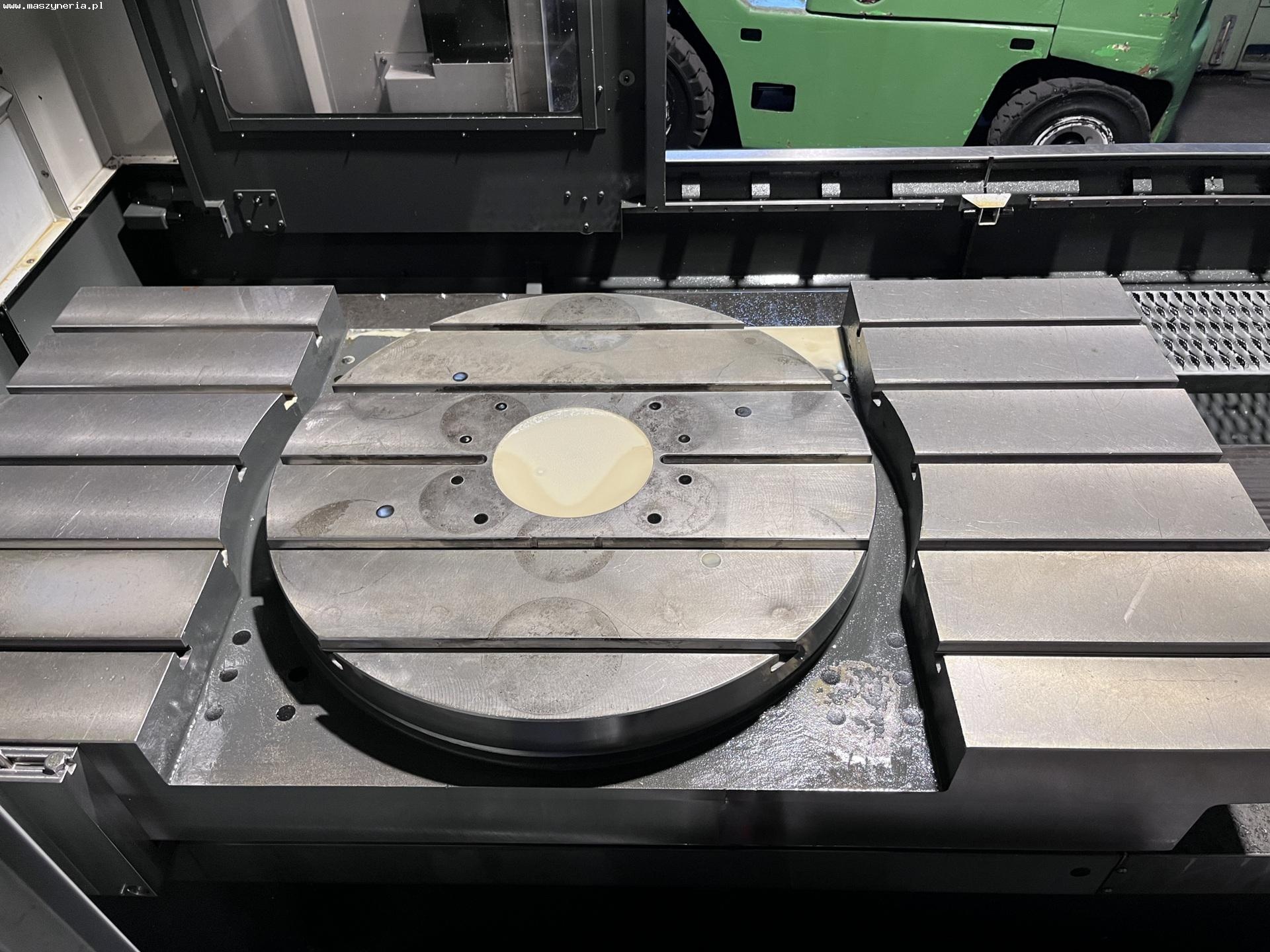

• диаметр зажимной плиты (поворотный стол): 762 мм
• максимальный вес заготовки: 4536 кг
• максимальная скорость вращения шпинделя: 7500 об/мин
• конусность шпинделя: CT или BT 50
• тип привода шпинделя: 2-скоростная передача
• мощность привода шпинделя: 22,4 кВт
• максимальный крутящий момент шпинделя (при 700 об/мин): 460 Нм
• емкость инструментального магазина: 50+1
• максимальный диаметр инструмента (соседнее гнездо занято/ соседнее гнездо пусто): 102/254 мм
• максимальная длина инструмента (от линии клепки): 508 мм
• максимальный вес инструмента: 13,6 кг
• среднее время смены инструмента: 8 с
• среднее время смены инструмента от стружки до стружки: 12,6 с
• осевая линия шпинделя от стола: 304 мм
• количество Т-образных пазов: 7
• ширина Т-образных пазов: 15,9-16 мм
• расстояние между Т-образными пазами: 125 мм
• время включения: 6391 ч
• объем бака охлаждающей жидкости: 360 л
• расход воздуха (6,9 бар): 255 л/мин
• минимальное давление воздуха: 5,5 бар
• электропитание: 3x 440 В; 50/60 Гц
• вес станка HAAS EC-1600ZT: около 13472 кг

Оснащение фрезерного станка с ЧПУ HAAS

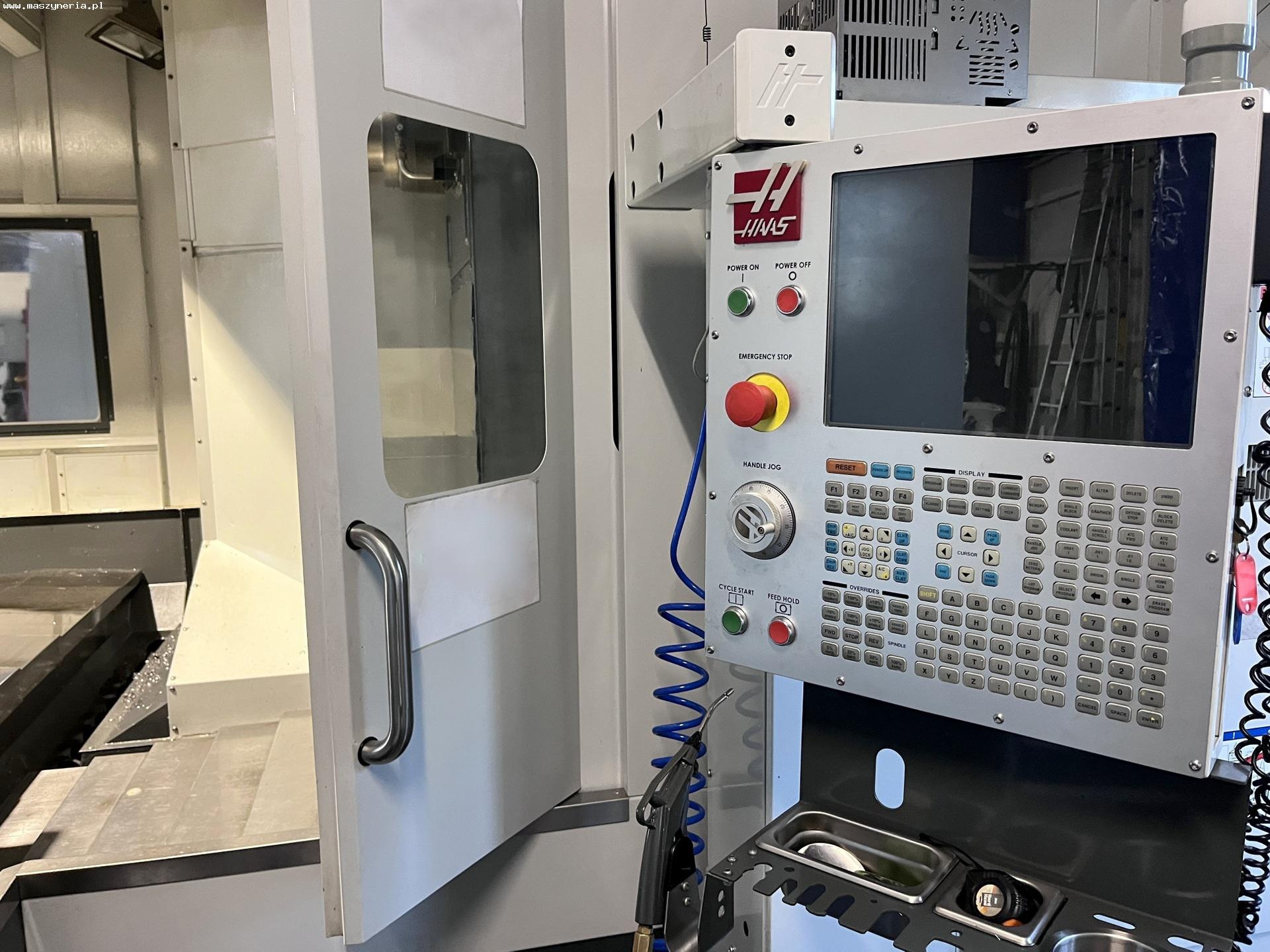

• yправление ЧПУ: HAAS
• интегрированная 4-осевая система (ось B)
• измерительный щуп: RENISHAW
• измерительный щуп для заготовок: RENISHAW

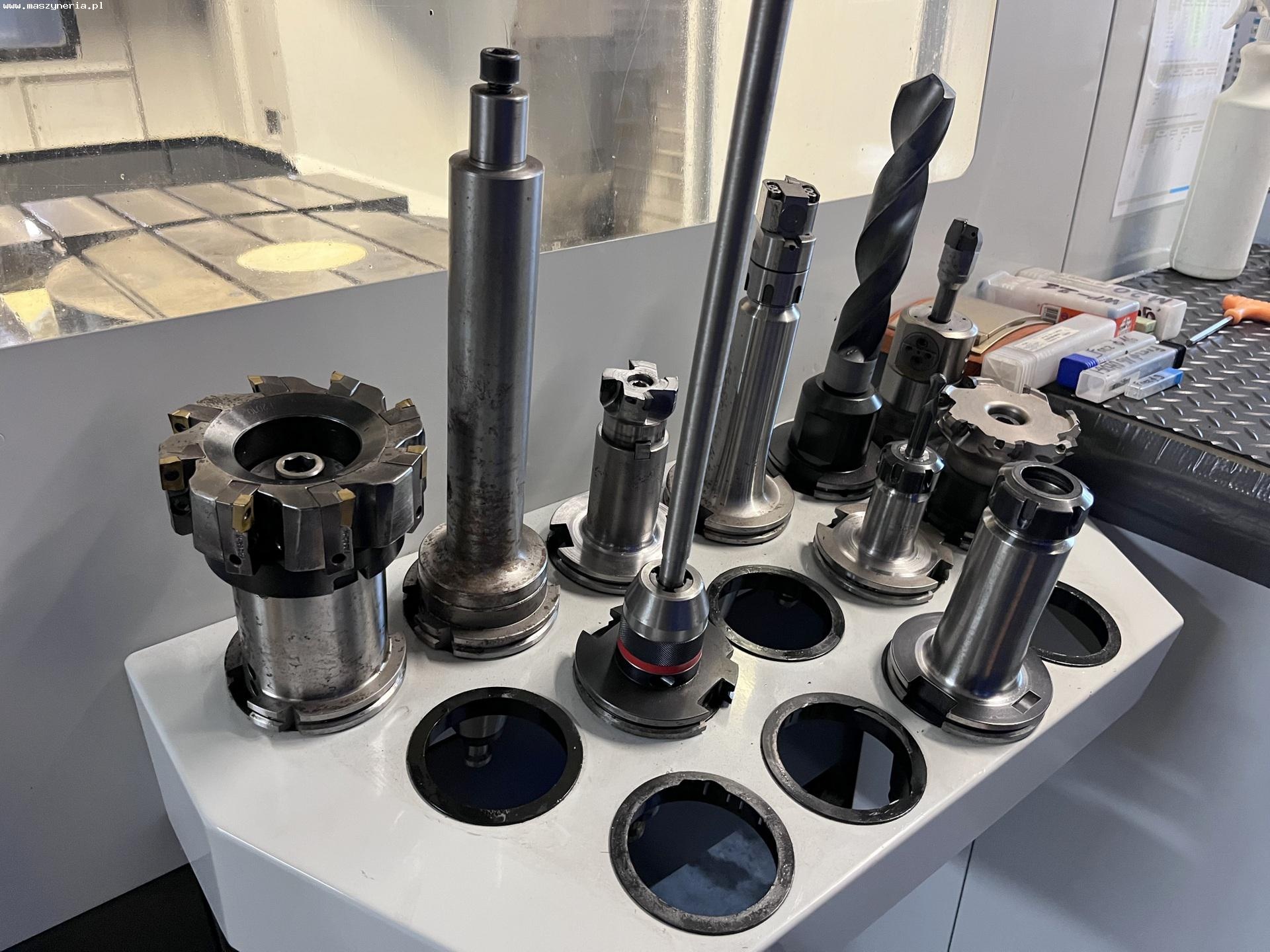

• инструменты
• автоматическое устройство смены инструмента типа SMTC
