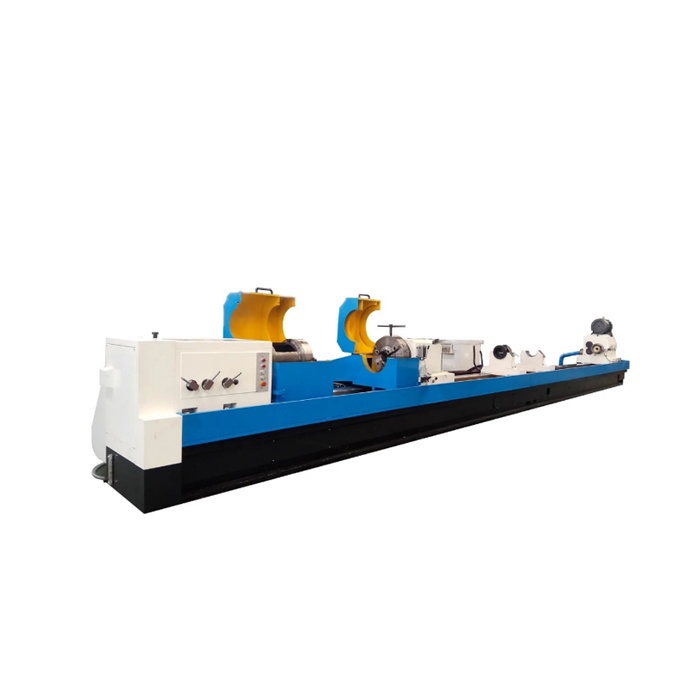

Станок глубокого сверления TSK2120GZ/1

Характеристики:

• Модель: TSK2120GZ/1
• Тип станины: Цельнолитая из чугуна HT300
• Ширина направляющих: 800 мм
• Диаметр устанавливаемой заготовки: 110 – 700 мм
• Диапазон зажима люнета: 110 – 700 мм
• Макс. глубина сверления и растачивания: 2 000 мм
• Макс. вес устанавливаемой заготовки: 7 000 кг
• Диаметр сверления: 50 – 120 мм
• Диаметр растачивания: 60 – 200 мм
• Высота центра шпинделя: 500 мм
• Скорость подачи инструмента: 0.5 – 450 мм/мин
• Тип, макс. мощность и крутящий момент двигателя подачи: Серводвигатель, 5.5 кВт, 48 Нм
• Скорость вращения главного шпинделя: 40 – 500 об/мин
• Скорость вращения инструментального шпинделя: 40 – 488 об/мин
• Диаметр отверстия и конус главного шпинделя: 130 мм, МЕ140, 1:20
• Диаметр отверстия и конус инструментального шпинделя: 100 мм, МЕ120, 1:20
• Тип и мощность двигателя главного шпинделя : Асинхронный шаговый электродвигатель, 45 кВт
• Мощность двигателя инструментального шпинделя: 30 кВт
• Тип и диаметр патрона: 3-кулачковый гидравлический, 760 мм
• Точность обработки при сверлении:
• Класс точности IT9-11
• Шероховатость Ra 6.3 – 12.5 мкм
• Точность обработки при черновом растачивании:
• Класс точности IT9-10
• Шероховатость Ra 3.2 – 6.3 мкм
• Точность обработки при чистовом растачивании:
• Класс точности IT7-9
• Шероховатость Ra 1.6 – 3.2 мкм
• Точность обработки при прокатке:
• Класс точности IT7-9
• Шероховатость Ra 0.2 – 0.4 мкм
• Допустимое отклонение оси отверстия: 0.5/1 000 мм (при отношении длины к диаметру ≤1:100)
• Система управления: PLC
• Мощность ходового двигателя станции подачи СОЖ: 5.5 кВт
• Скорость быстрого хода станции подачи СОЖ: 2 000 мм/мин
• Рабочее давление насоса подачи СОЖ: 2.5 МПа
• Параметры электропитания: 380 В / 50 Гц
• Система смазки: Автоматическая
• Габаритные размеры: 11 000 × 3 800 × 2 100 мм
• Вес: 23 000 кг
