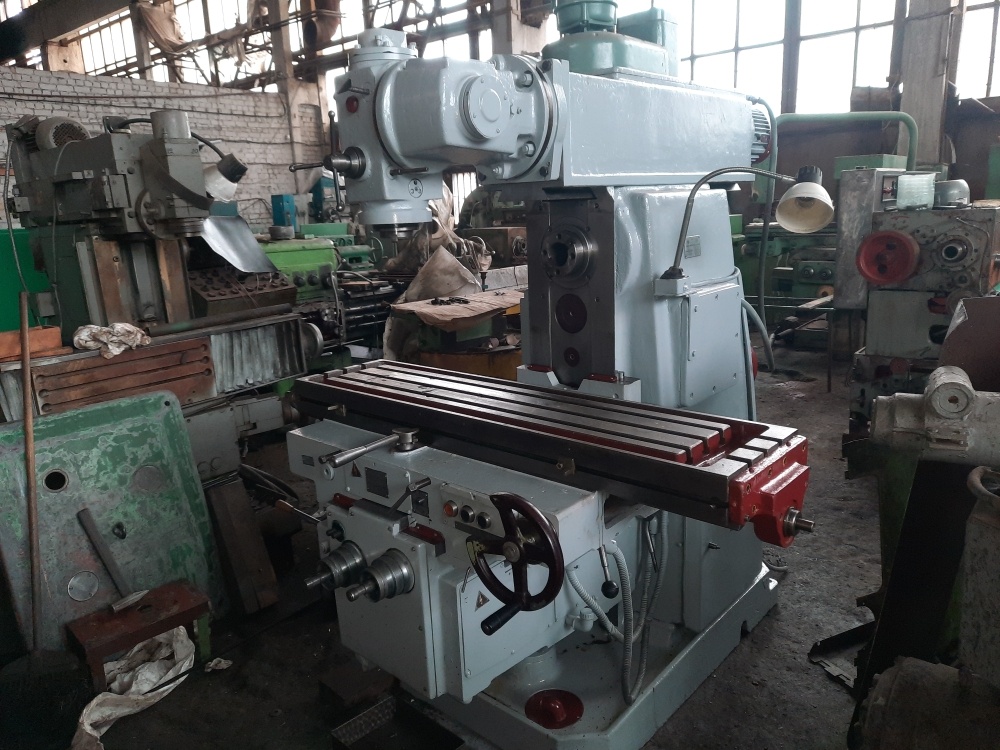

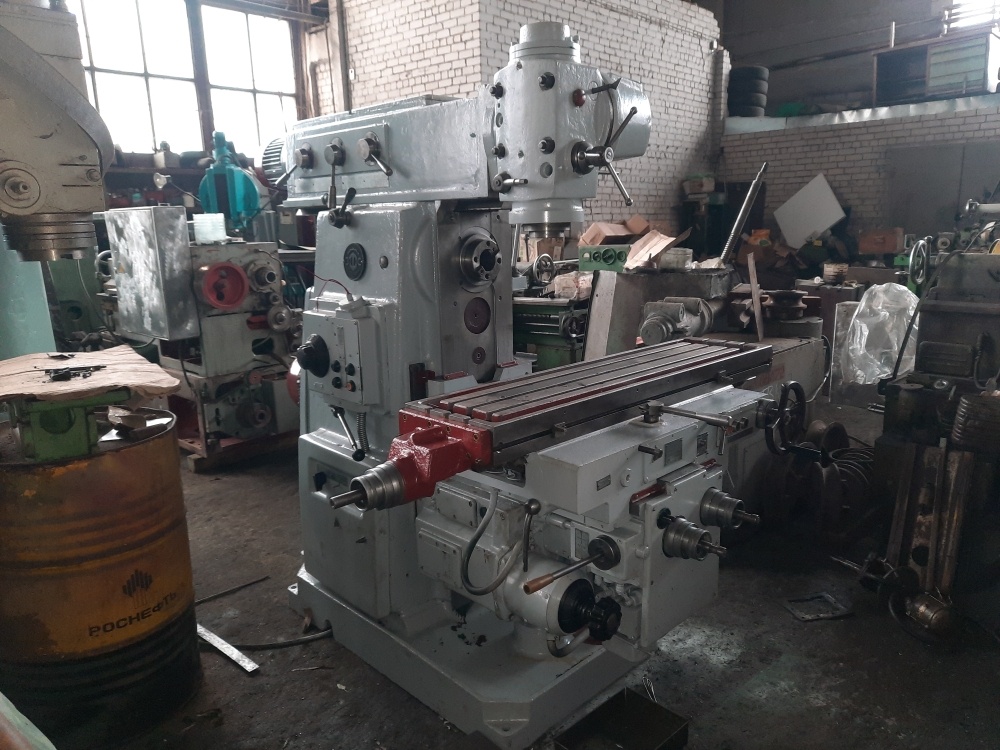

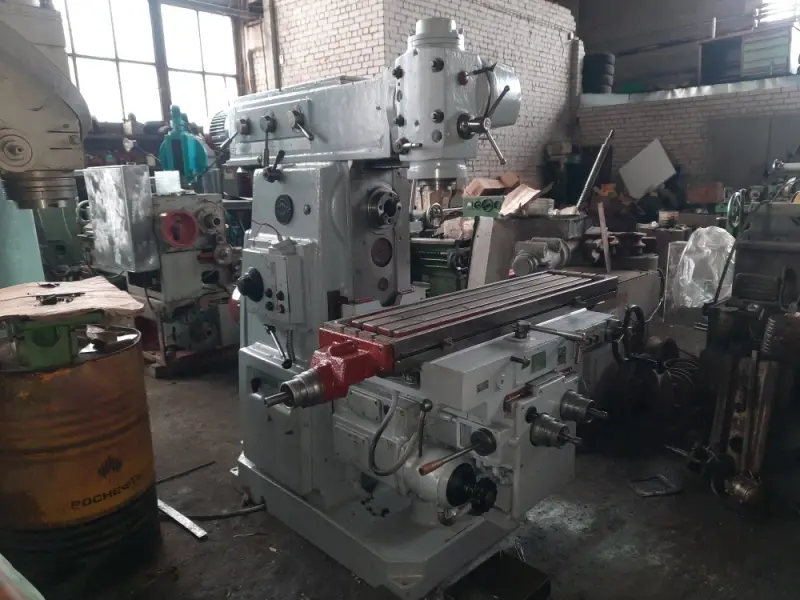

Широкоуниверсальный консольно-фрезерный станок 6Р82Ш

Широкоуниверсальный консольно-фрезерный станок 6Р82Ш

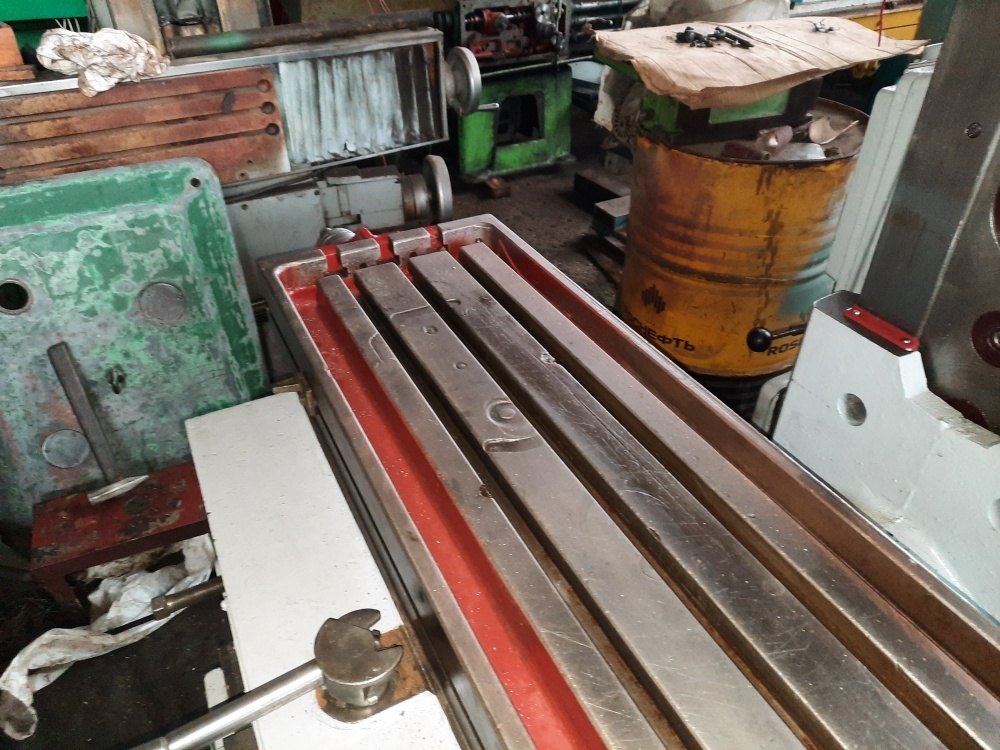

Размеры рабочей поверхности стола (длина Х ширина), мм

1250 X 320

Число Т-образных пазов           3

Наибольшие перемещения   стола, мм продольное механическое     800

продольное вручную                  800

поперечное механическое        240

поперечное вручную                   250

вертикальное механическое    410

вертикальное вручную               420

Наименьшее и наибольшее расстояния от оси шпинделя до рабочей поверхности стола, мм  30-450

Расстояние от оси шпинделя до хобота, мм    155

Расстояние от торца шпинделя поворотной головки до стола, мм 35-535

Расстояние от оси шпинделя поворотной головки до направляющих станины   мм  260-820

Перемещение   стола  на  одно деление лимба (продольное, поперечное, вертикальное), мм                0,05

Перемещение стола на один оборот лимба, мм: продольное и поперечное                6

вертикальное                  2

Наибольшая масса обрабатываемой детали, кг           250

Перемещение пиноли шпинделя поворотной головки  , мм:

 на один оборот лимба              6

на одно деление лимба            0,1

Наибольшее перемещение пиноли шпинделя, мм      80

Поворот головки в поперечной плоскости стола, град:

к станине           45

от станины        90

Поворот головки в продольной плоскости стола, град              360

Поворот накладной головки, град        360

Поворот головок на одно деление шкалы, град            1

Выключающие  упоры    подачи   (продольной,   поперечной,    вертикальной)             есть

Блокировка   ручной   и  механической   подачи   (продольной,  поперечной, вертикальной)  есть

Блокировка раздельного включения подачи    есть

Автоматическая прерывная подача   продольная         есть

поперечная и вертикальная     нет

Торможение шпинделя             есть

Предохранение от перегрузки (муфта)               есть

Электродвигатели:

 Тип А02-51-4-С2

мощность, квт 7,5

число оборотов в минуту  1460

Электродвигатель привода подач:  тип

А02-31-4-С2

мощность, квт  2,2

число оборотов в минуту          1430

Электродвигатель привода шпинделя поворотной головки: тип

А02-31-4-С2

мощность, квт                2,2

число оборотов в минуту          1430

Электронасос подачи охлаждающей жидкости: тип    ПА-22

мощность, квт  0 ,125

число оборотов в минуту          2800

производительность  л/мин     22

Габарит станка (длина X ширина X высота), мм             2470 X 1950 X 1950

Масса станка, т.             3,3
