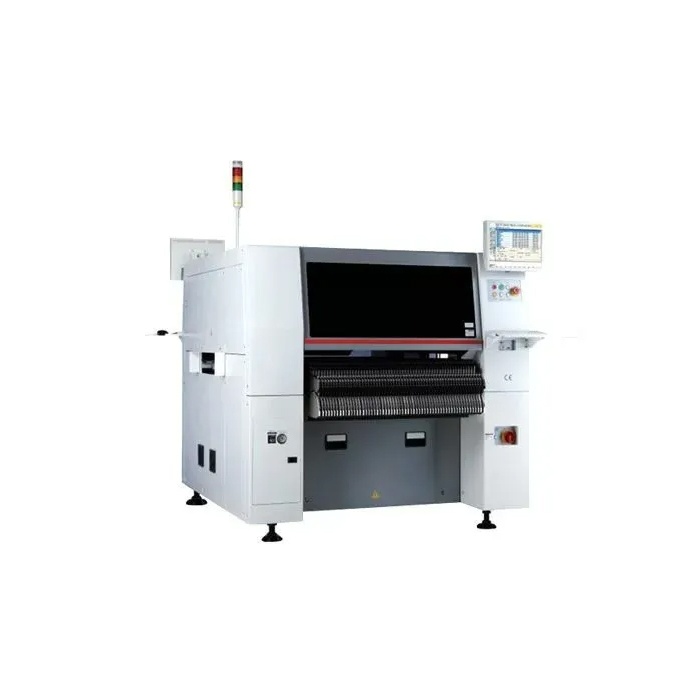

Автоматический установщик SMD компонентов SM481

Характеристики:

• Выравнивание: Летающая камера + Фиксирующая камера (опция)
• Количество шпинделей: 10 шпинделей х 1 портал
• Скорость размещения: 40 000 СРН (оптимально)
• Емкость устройства подачи (8 мм): 120 еа / 112 еа (док-тележка)
• Точность размещения:
• Сhiр: ±40 мкм @ ± 3о
• QFР: ±30 мкм @ ± 3а
• Камера для полета: Сhiр, IС, Соnnесtоr ВGА, СSР: 0402 – 16 мм
• Фиксирующая камера IС, Соnnесtоr ВGА, СSР:
• 16 – 42 мм (стандарт)
• 42 – 55 мм (FОV)
• L55 – L75 мм Коннектор (МFОV)
• Максимальная высота:
• 10 мм (полет)
• 15 мм (фиксация)
• Минимальный размер печатной платы Д х Ш: 50 х 40 мм
• Максимальный размер печатной платы Д х Ш:
• 460 х 400 мм
• 510 х 460 мм (опция)
• 610 х 510 мм (опция)
• 1 500 х 460 (Вт) (опция)
• Толщина печатной платы: 0,38 – 4,2 мм
• Эксплуатация:
• Электропитание: 200 / 208 / 220 / 240 / 380 / 415 В, 50 / 60 Гц, 3 Ф
• Мощность: 3,5 кВА
• Расход воздуха: 0,5 – 0,7 МПа (5,0 – 7,0 кгс / см²); 160 Н / мин; 50 НЛ / мин
• Габаритные размеры: 1 650 х 1 680 х 1 530 мм
• Вес: 1 655 кг
