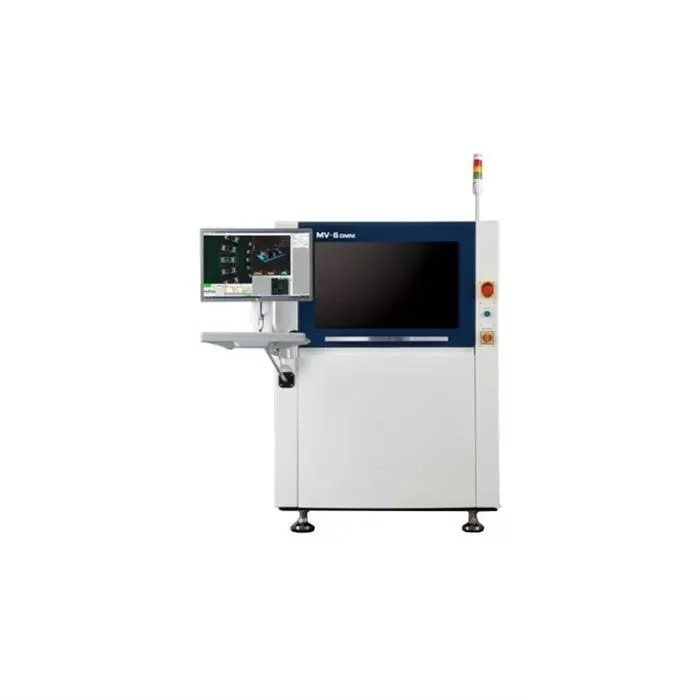

Инспекция оптическая автоматическая 3D Mirtec MV-6 OMNI 3D

Характеристики:

• Модель: Мirtес МV-6 ОМNI 3D
• Код типа:
• Одноступенчатый конвейер (стандарт):
• МV-6_М_ОМNI_S_SL
• МV-6_М_ОМNI_S_DL
• Трехступенчатый конвейер (опция):
• МV-6_М_ОМNI_Т_SL
• МV-6_М_ОМNI_Т_DL
• Одноступенчатый конвейер (стандарт):
• 50 х 50 – 510 х 460 мм
• 50 х 50 – 510 х 300 мм (D); 50 х 50 – 510 х 590 мм (S)
• Трехступенчатый конвейер (опция):
• Тип 1: 50 х 50 – 330 х 460 мм
• Тип 2: 50 х 50 – 510 х 460 мм
• Ширина (машина и конвейер):
• Одноступенчатый конвейер: 1 110 мм
• Трехступенчатый конвейер (опция): 1 270 / 1 450 / 1 630 мм
• 3D / 2D 25-мегапиксельная камера (СоаХРrеss): 7,7 мкм; 1 460 мм² / сек
• 3D / 2D 15-мегапиксельная камера (СоаХРrеss):
• 10 мкм; 1 890 мм² / сек
• 15 мкм; 4 260 мм² / сек
• 2D 25-мегапиксельная камера (СоаХРrеss): 7,7 мкм; 4 593 мм² / сек
• 2D 15-мегапиксельная камера (СоаХРrеss):
• 10 мкм; 5 080 мм² / сек
• 15 мкм; 10 716 мм² / сек
• Опции системы камер: 18 / 10-мегапиксельные цифровые цветные боковые камеры (4)
• Программное обеспечение:
• Стандартный: Встроенный SРС, встроенное программное обеспечение для технического обслужива-ния
• Опционально: RМS, RRS, IRS, ОLТТ, RDS, Rеmоtе SРС, еРМ-АОI
• Минимальный размер измерения:
• 7,7 мкм: 03015 Чип мм / 0,3 Шаг мм
• 10 мкм: 03015 Чип мм / 0,3 Шаг мм
• 15 мкм: 0603 Чип мм / 0201 Чип дюйм / 0,4 Шаг мм
• Системы освещения: 8-сегментная коаксиальная система цветно-го
• Технология 3D-инспекции: Цифровая 12-проекторная молярная
• Высокая точность: ±3 мкм
• Шаг лицевой / обратной стороны печатной платы: 45 / 50 мм
• Максимальная толщина печатной платы: 0,5 – 5 мм
• Максимальный вес печатной платы: 4 кг
• Электропитание: 200 – 240 В, 50 – 60 Гц
• Мощность: 1,1 кВт
• Давление воздуха: 5 кгс / см² (0,5 МПа), 5 л / мин
• Габаритные размеры:
• 1 080 х 1 470 х 1 610 мм
• 1 080 х 1 470 х 1 610 мм
• Вeс:
• 950 кг
• 1 000 кг
