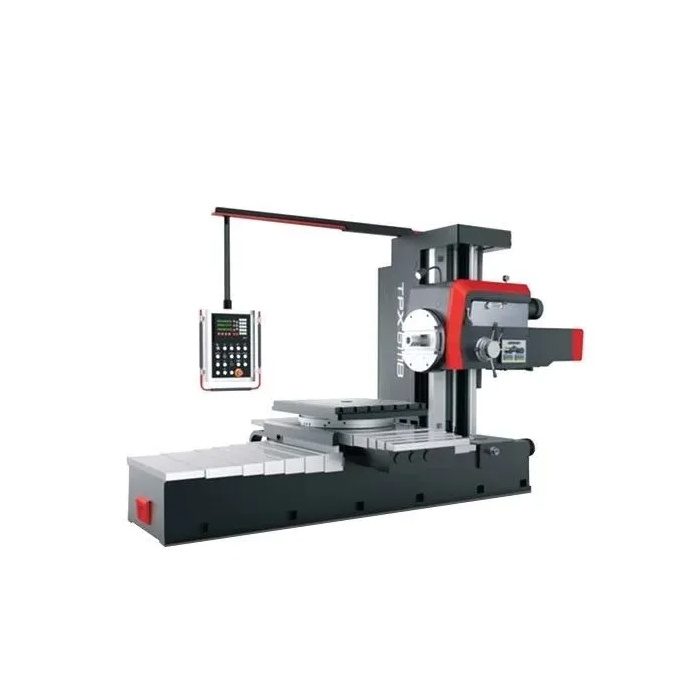

Горизонтально-расточный станок SMTCL TPX6111/3

Характеристики:

• Размер рабочего стола: 1 250 х 1 100 мм
• Расстояние от центра шпинделя до рабочего стола: 0 – 1 200 мм
• Максимальный поперечный ход рабочего стола: 1 600 мм
• Максимальный продольный ход рабочего стола: 1 400 мм
• Максимальная нагрузка на рабочий стол: 5 000 кг
• Максимальный ход радиального суппорта: 180 мм
• Максимальный ход шпинделя: 600 мм
• Максимальный крутящий момент радиального суппорта: 1 960 Нм
• Максимальный крутящий момент шпинделя: 1 225 Нм
• Максимальное усилие шпинделя: 12 250 Н
• Диаметр шпинделя: 110 мм
• Конусность шпинделя: МТ6 (7:24)
• Скорость вращения шпинделя: 8 – 1 000 об/мин
• Количество скоростей шпинделя: 22 передачи
• Скорость вращения радиального суппорта: 4 – 200 об/мин
• Количество скоростей радиального суппорта: 18 передач
• Скорость быстрого хода шпинделя: 2 500 мм/мин
• Скорость быстрого хода рабочего стола: 2 500 мм/мин
• Скорость быстрого хода передней бабки: 2 500 мм/мин
• Скорость быстрого поворота рабочего стола: 1 об/мин
• Количество подач: 18 уровней подачи
• Диапазон подач при скорости 8 – 400 об/мин: 0.04 – 6 мм/об
• Диапазон подач при скорости 500 – 1 000 об/мин: 0.01 – 1.88 мм/об
• Максимальный диаметр растачивания (чугун НТ-200): 50 – 240 мм
• Максимальный диаметр сверления (чугун НТ-200): 50 мм
• Максимальный диаметр фрезерования (чугун НТ-200): 9.5 мм
• Максимальный диаметр торцевой обработки: 640 мм
• Точность позиционирования: 0.005 мм (IТ7)
• Система индикации: УЦИ для осей Х и Y
• Стандарт точности обработки: IТ7
• Шероховатость обработанной поверхности: μ 3.2 – 1.6
• Общая мощность станка: 15 кВт (19 кВА) / 380 В / 50 Гц
• Длина станка: 5 028 мм
• Ширина станка: 3 359 мм
• Высота станка: 3 079 мм
• Вес станка: 14 000 кг
