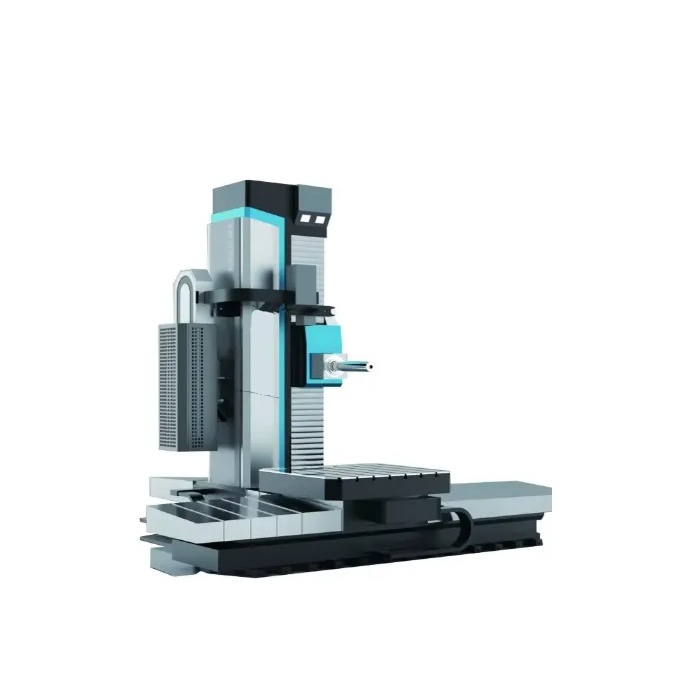

Фрезерный станок для растачивания деталей TK6513

Характеристики:

• Размер рабочего стола: 2 000 х 1 800 мм
• Расстояние от центра шпинделя до рабочего стола: 0 – 1 800 мм
• Максимальный поперечный ход рабочего стола: 2 000 мм
• Максимальный продольный ход рабочего стола: 1 300 мм
• Максимальная нагрузка на рабочий стол: 10 000 кг
• Максимальный ход радиального суппорта: 250 мм
• Максимальный ход шпинделя: 900 мм
• Максимально крутящий момент радиального суппорта: 4 900 Нм
• Максимальный крутящий момент шпинделя: 3 136 Нм
• Максимальное усилие шпинделя: 31 360 Н
• Диаметр шпинделя: 130 мм
• Конусность шпинделя: МЕ80 (7:24)
• Скорость вращения шпинделя: 4 – 800 об/мин
• Количество скоростей шпинделя: 24 передачи
• Скорость вращения радиального суппорта: 2.5 – 125 об/мин
• Количество скоростей радиального суппорта: 18 передач
• Скорость быстрого хода шпинделя: 2 500 мм/мин
• Скорость быстрого хода рабочего стола: 2 500 мм/мин
• Скорость быстрого хода передней бабки: 2 500 мм/мин
• Скорость быстрого поворота рабочего стола: 1.2 об/мин
• Количество подач: 18 уровней подачи
• Диапазон подач при скорости 4 – 200 об/мин: 0.05 – 8 мм/об
• Диапазон подач при скорости 250 – 800 об/мин: 0.01 – 2 мм/об
• Максимальный диаметр растачивания (чугун НТ-200): 50 – 350 мм
• Максимальный диаметр сверления (чугун НТ-200): 80 мм
• Максимальная глубина фрезерования (чугун НТ-200): 10 мм
• Максимальный диаметр торцевой обработки: 600 мм
• Точность позиционирования: 0.005 мм (IТ7)
• Система индикации: УЦИ для осей Х и Y
• Стандарт точности обработки: IТ7
• Шероховатость обработанной поверхности: μ 3.2 – 1.6
• Общая мощность станка: 22 кВт (25 кВА) / 380 В / 50 Гц
• Длина станка: 7 030 мм
• Ширина станка: 4 665 мм
• Высота станка: 3 800 мм
• Вес станка: 28 500 кг
