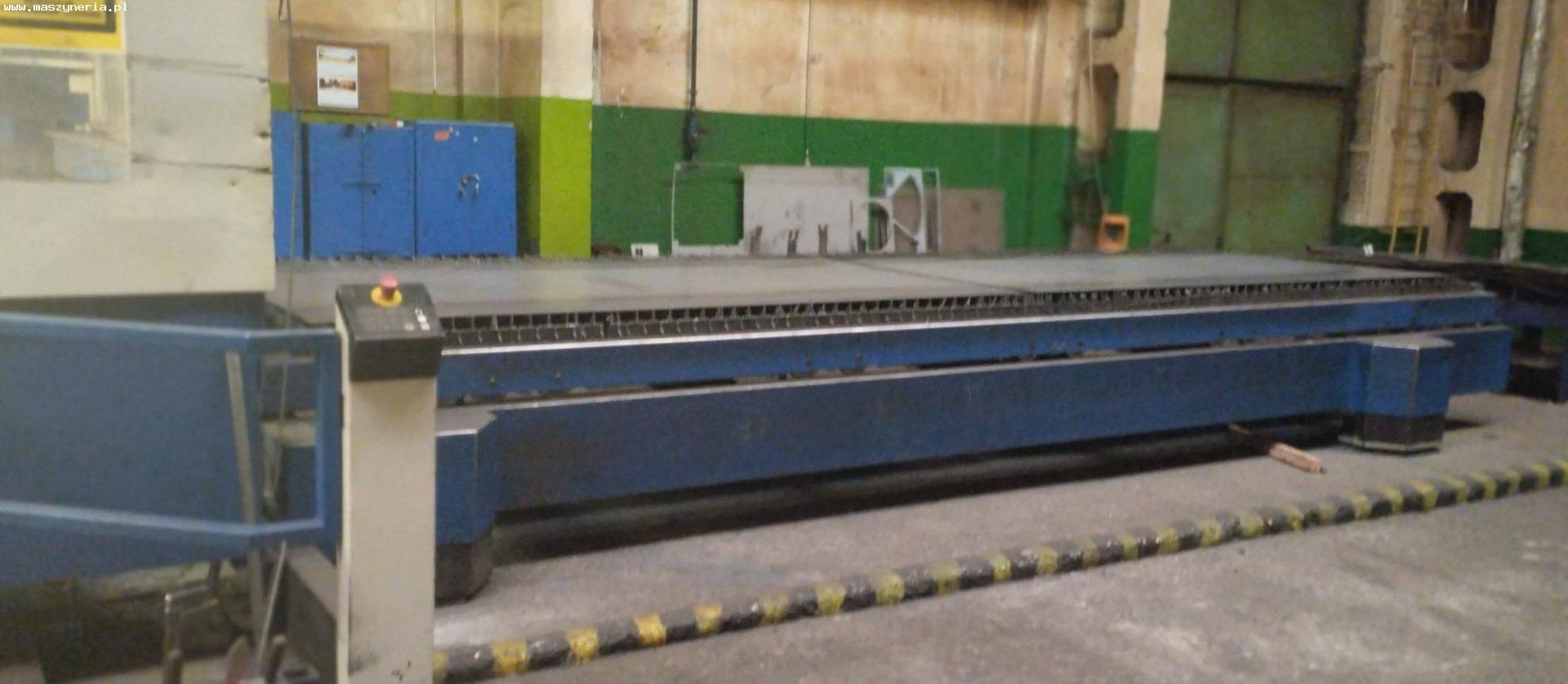

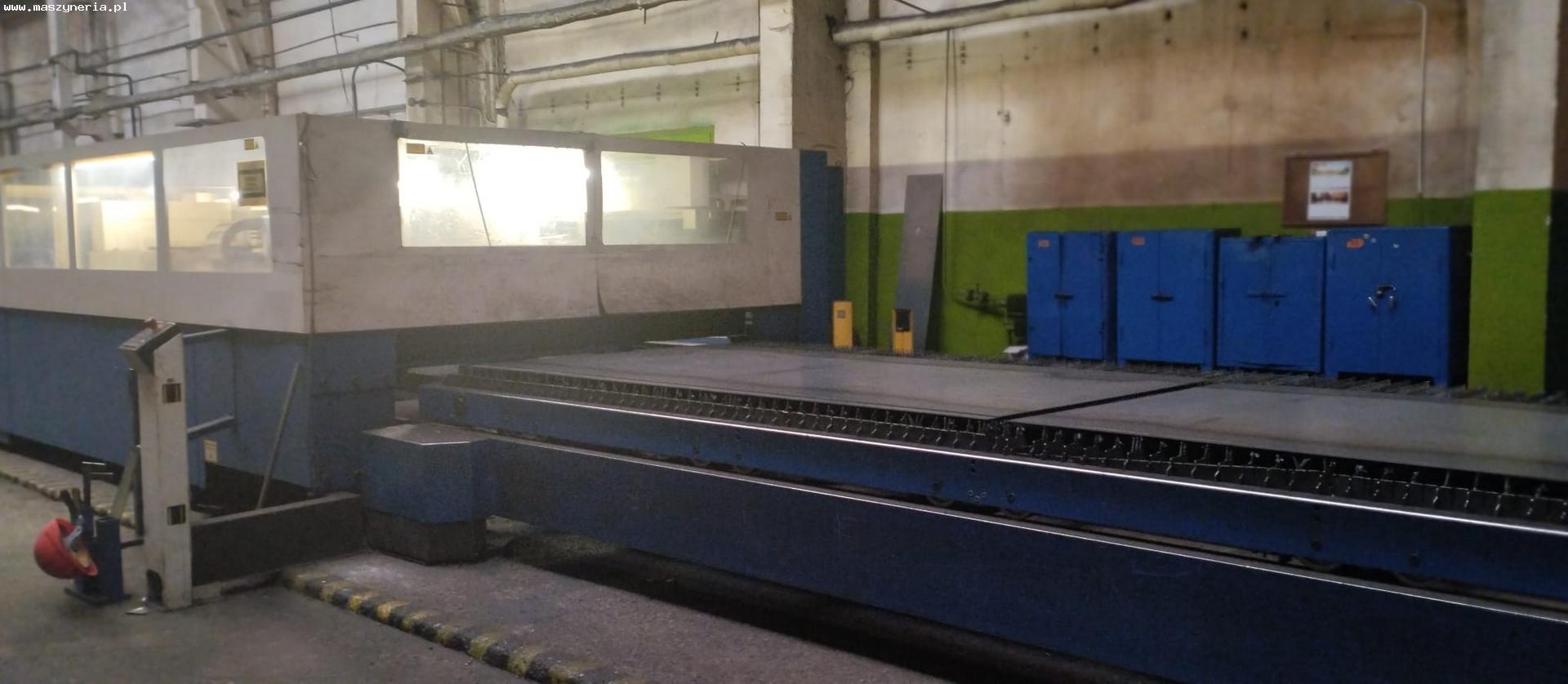

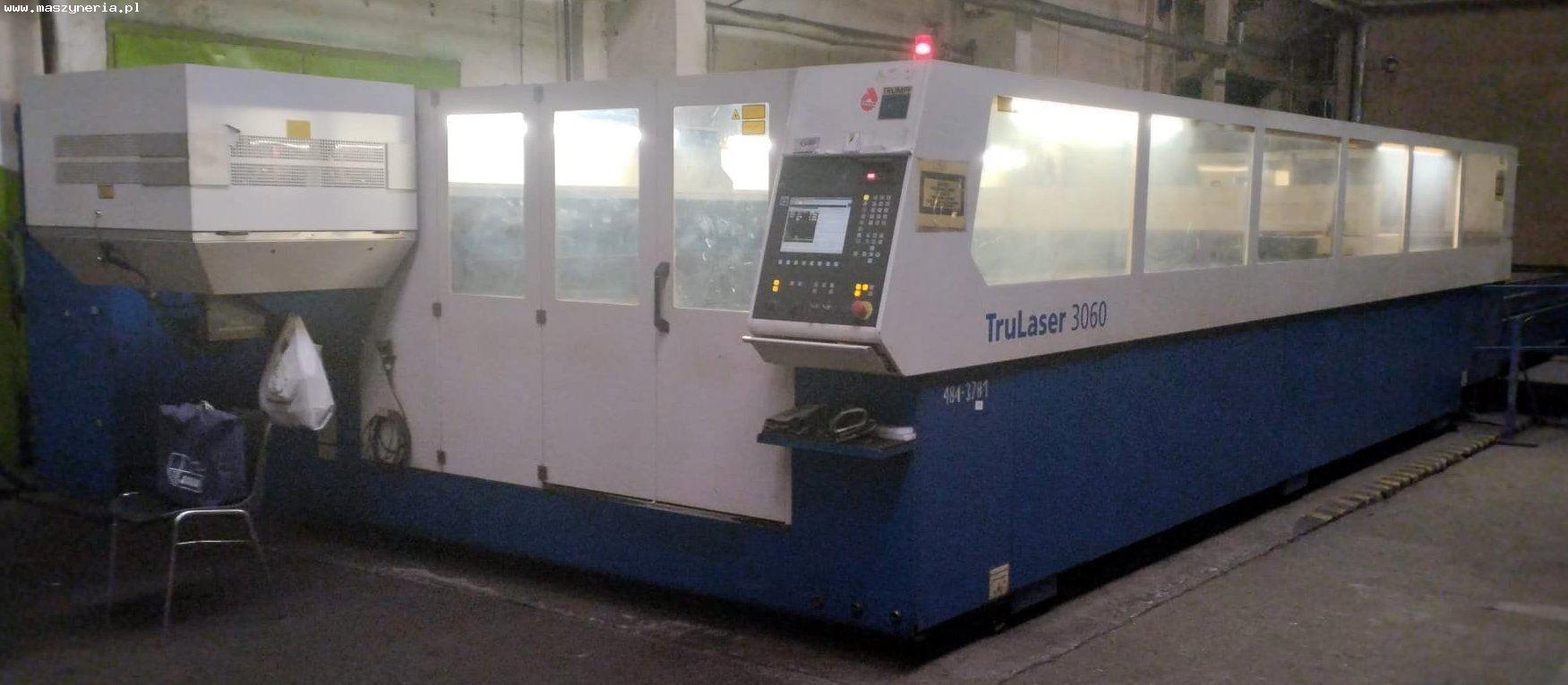

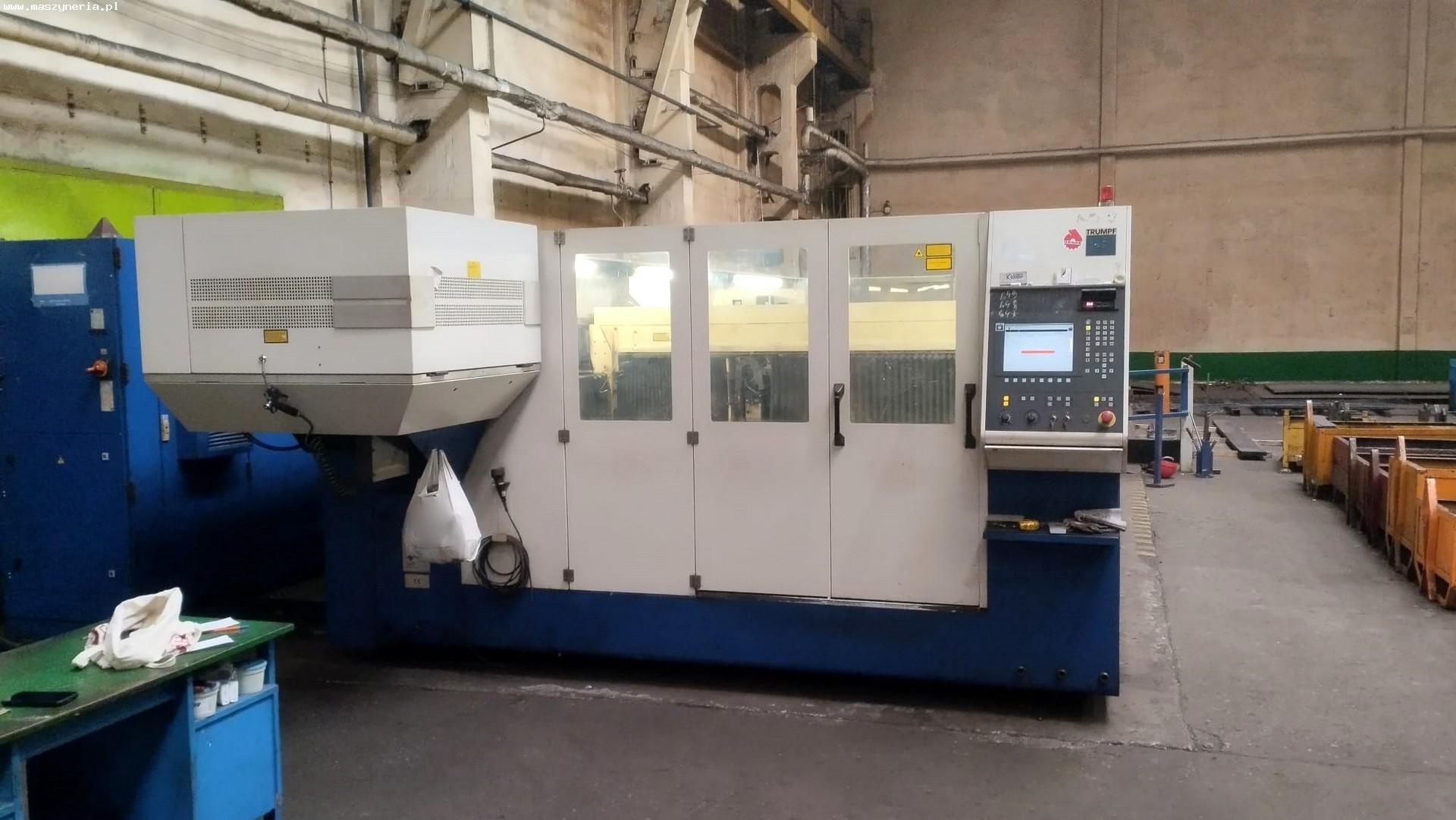

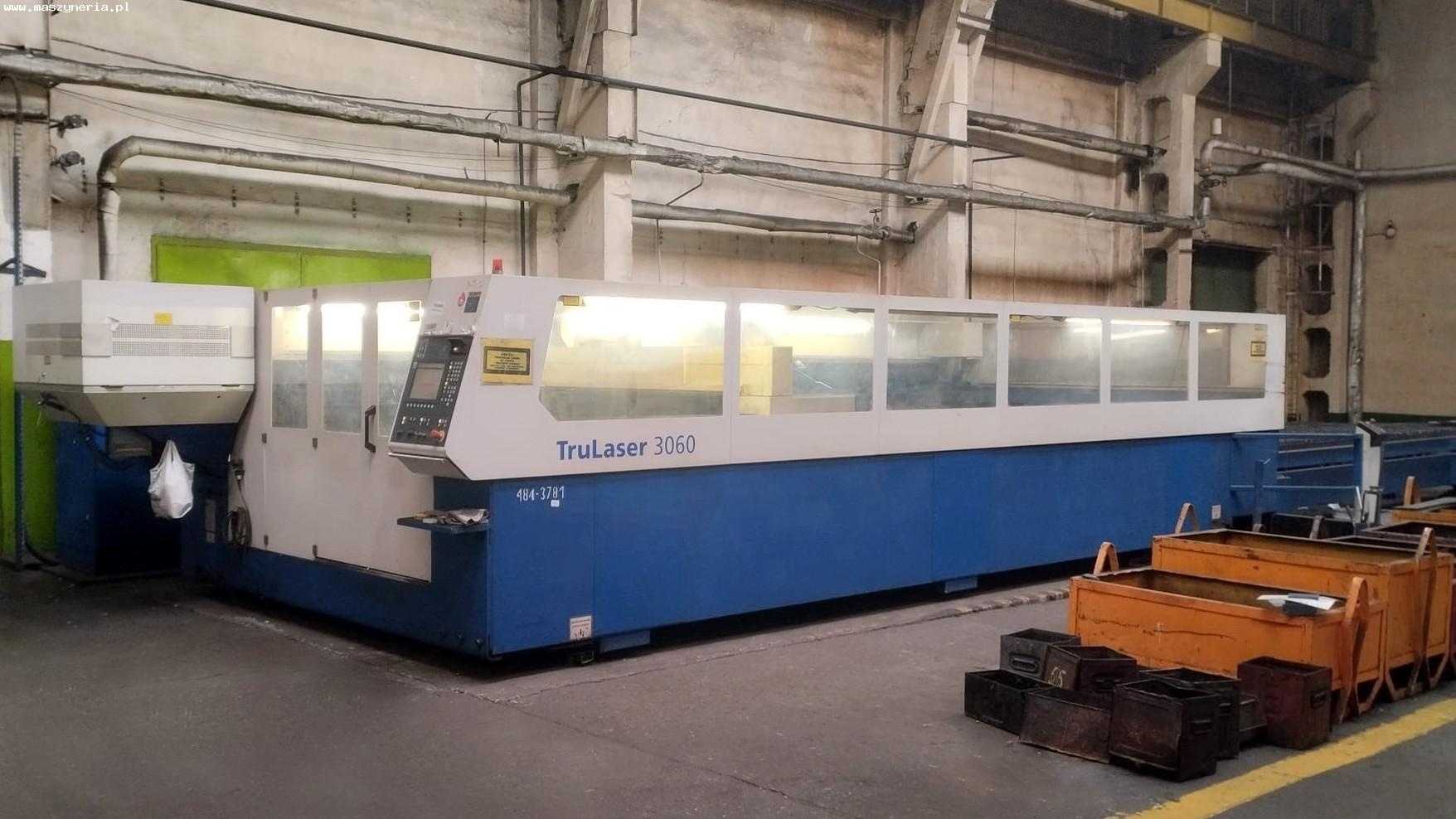

Станок лазерной резки TRUMPF TruLaser 3060 был построен в 2007 году в Германии компанией TRUMPF Werkzeugmaschinen Teningen GmbH.
Технические характеристики лазера TRUMPF TruLaser 3060
- мощность лазерного луча: 4 кВт (4000 Вт)
- максимальная толщина заготовки: 20 мм
- подача по осям X/Y/Z: 6000/2000/112 мм
- максимальная скорость параллельного позиционирования по осям X и Y: 60 м/мин
- максимальная скорость одновременного позиционирования по осям X и Y: 85 м/мин
- отклонение позиционирования: ± 0,1 мм
- разброс позиционирования: ± 0,03 мм
- наименьший размер программируемой траектории: 0,01 мм
- длина волны: 10,6 мкм
- подключение азота N2: 30 бар
- подключение кислорода O2: 20 бар
- потребление сжатого воздуха: 516 л/мин
- мощность подключения: 88 кВА
- электропитание: 400 В; 50 Гц
- размеры (Д x Ш x В): 16300 x 6000 x 2000 мм
- вес станка TRUMPF TruLaser 3060: 21500 кг
Оборудование станка лазерной резки TRUMPF
- yправление ЧПУ: SIEMENS SINUMERIK 840D

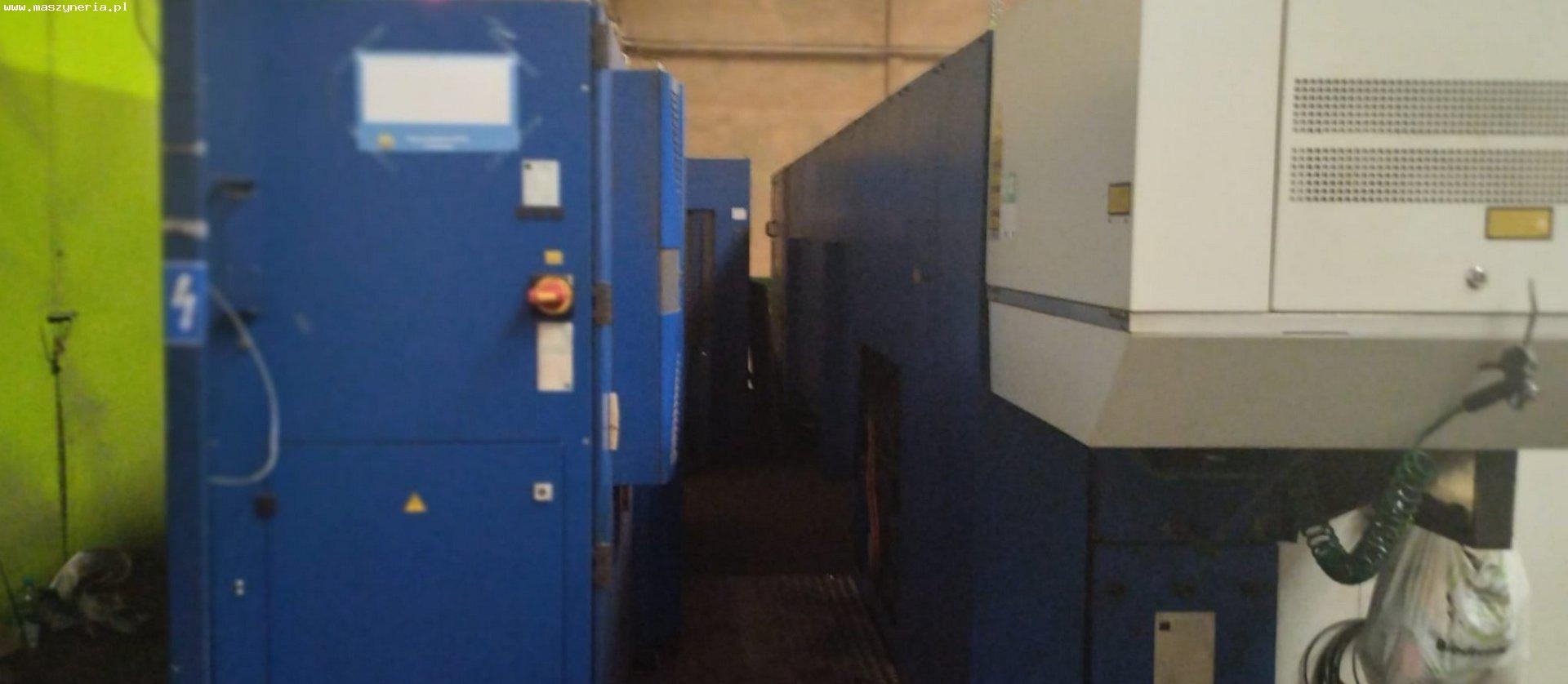

- источник лазера: TRUMPF TruFlow 4000
- резка сжатым воздухом
- cистема SprintLine для оптимизации и ускорения процесса обработки
- cистема обнаружения плазмы PlasmaLine
- cистема NitroLine для резки под высоким давлением нержавеющей стали и алюминиевых сплавов
- cистема FocusLine для настройки фокусного расстояния в зависимости от типа и толщины материала без необходимости ручной регулировки
- cистема PierceLine для контроля и регулирования процесса прижигания (сокращение времени прижигания на 10-80 %)
- cистема измерения расстояния ControlLine, которая поддерживает постоянное расстояние между соплом режущей головки и поверхностью листа в процессе резки, даже при неровных листах
- система ContourLine, т. е. специальные технологии для вырезания отверстий диаметром, значительно меньшим толщины листа
- автоматическое определение краев листа
- система Microweld для соединения отрезанной заготовки с отработанным материалом с помощью точек сварки
- система датчиков LensLine
- автоматическая система смены поддонов
- необслуживаемые трехфазные серводвигатели
- объектив 5″
- объектив 7,5″
- устройство для быстрой замены режущей головки
- встроенное устройство охлаждения
- система удаления стружки
- автоматическое отключение
- подсветка рабочей области
- дисковод для дискет 3,5″
- порт RJ-45
