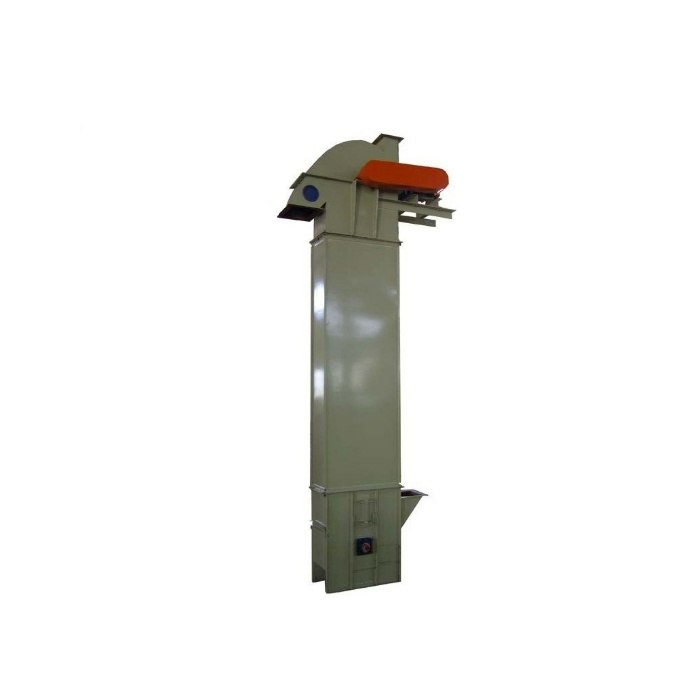

Ковшовый элеватор ТН180-8m

Характеристики:

• Модель: TH160-8m
• Расстояние между входом и выходом: 6.5 м
• Расстояние между головным и хвостовым валом: 8 м
• Общая высота: 9.5 м
• Размер входного отверстия: 160 х 160 мм
• Размер выходного отверстия: 475 х 400 мм
• Производительность: 5-6 т/ч

Ведомый шкив:

• Номинальный диаметр: 530 мм
• Материал: ZG310
• Диаметр вала шкива: 80 мм
• Длина вала шкива: 712 мм
• Материал вала шкива: Сталь 45

Хвостовой шкив:

• Номинальный диаметр: 530 мм
• Материал: ZG310
• Диаметр вала шкива: 60 мм
• Длина вала шкива: 415 мм
• Материал вала: Сталь 45

Корпус:

• Высота: 2 000 мм
• Толщина: 2 мм
• Материал: Q235
• Способ соединение средних корпусов: Фланцевый с болтами

Ковши:

• Ширина: 160 мм
• Объем: 1.8 л
• Толщина: 3 мм
• Материал: Нержавеющая сталь SS304
• Шаг ковшей: 512 мм

Цепь:

• Тип: Кольцевая
• Подача: 64 мм
• Материал: 20Мн
• Скорость движения цепи: 1.4 м/с

Приводное устройство:

• Тип передачи: Мотор-редуктор
• Модель двигателя: YE3-100L
• Мощность: 3 кВт
• Передаточное число: 1/31.5
