Назначение и область применения

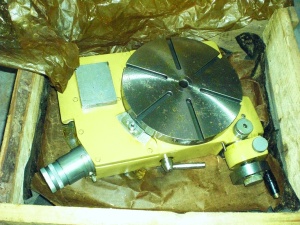

Стол простой поворотный делительный координатно-расточных станков с диаметром планшайбы 320 мм модели 7400-0224 применяется в качестве установочного приспособления к этим станкам.
На столе можно выполнять следующие виды работ: расточку отверстий, размеры между которыми заданы в полярной системе координат, сверление, чистовое фрезерование, разметку и измерение.
Стол может быть использован в качестве прецизионного делительного устройства при контроле различных размеров, заданных в полярной системе координат; для измерения накопленной погрешности деления высокоточных делительных дисков, лимбов, шестерён и других изделий. Эти операции должны производиться на столе в сочетании с соответствующими визирующими и отсчётными устройствами.
Стол пригоден для работы как в инструментальных цехах при изготовлении кондукторов и приспособлений, так и в производственных цехах для точной обработки деталей без специальной оснастки.
Стол обеспечивает паспортную точность при температуре помещения 20±1°C и относительной влажности не более 65%.
Состояние и комплектация
Состояние: хорошее, складское хранение.
Комплектация: документация отсутствует.
Технические характеристики
| Диаметр планшайбы, не менее, мм | 320 |
| Класс точности | C |
| Число Т-образных (радиальных) пазов | 8 |
| Ширина Т-образных пазов (по ГОСТ 1574-75), мм | 12Н9 |
| Внутренний конус в центре планшайбы (по СТ СЭВ 147-75) ГОСТ 25557-82 | Конус Морзе 2 АТ6 Конус Морзе 3 АТ6 |
| Наибольший угол поворота планшайбы | 360° |
| Наибольший диаметр сверления на столе, мм | 12 |
| Наибольшая допустимая масса обрабатываемой детали, кг | 40 |
| Измерительная система стола | Индуктивная |
| Цена деления отсчёта углов поворота планшайбы: |
|
| на планшайбе | 1° |
| на минутном лимбе | 3’ |
| на секундном лимбе | 1″ |
| Точность углового позиционирования планшайбы стола | 6″ |
| Вид привода поворота планшайбы | ручной |
| Габаритные размеры стола, мм: |
|
| длина | 525 |
| ширина | 450 |
| высота | 120 |
| Масса стола, кг | 75 |
| Электрооборудование |
|
| Блок питания | 7400-0222/020 |
| Род тока питающей среды | Переменный трёхфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 127, 220 |
| Потребляемая мощности блока питания стола, Вт | 120 |
| Напряжение питания датчика стола, В | 24 |
