Характеристики:
Высокоскоростной штамповочный пресс:
- Модель: ND-CGA80W-40T
- Форма: Тумблер
- Номинальное давление: 800 кН
- Номинальный рабочий ход: 2 мм
- Ход ползуна:
- 25 мм
- 32 мм
- 40 мм
- Скорость штамповки:
- 120 – 500
- 120 – 450
- 120 – 380
- Высота формовки: 360 – 440 мм
- Регулировка высоты штампа: 80 мм
- Площадь ползуна (Ш х Г): 1380 х 580 мм
- Площадь рабочего стола (Ш х Г): 1500 х 800 мм
- Толщина рабочего стола: 160 мм
- Отверстие для заглушки в основании: 1200 х 160 мм
- Ширина боковой подачи: 375 мм
- Макс. вес формы: 500 кг
- Вертикальность хода ползуна относительно плоскости рабочего стола: 0, 006 мм
- Параллельность нижней плоскости ползуна и плоскости рабочего стола: 0, 023 мм
Машина для нанесения покрытия на сердечник статора:
- Модель: ND-JF-98G
- Толщина покрытия: 0, 15 – 0, 5 мм
- Коэффициент восстановления порошка: 98 %
- Объем воздуха для циркуляции порошка: 2500 м³ / ч
- Сжатый воздух:
- Давление: 0, 6 МПа
- Расход: 1 – 1, 5 м³ / мин
- Параметры электропитания: 3 фазы, 380 В, 60 Гц
- Скорость конвейера ротора: 0, 1 – 1 м / мин
- Генератор:
- Выходное напряжение: 0 – 90 кВ (без нагрузки)
- Выходной ток: 0, 1
- Общая мощность: 90 кВт
- Габаритные размеры: 12300 х 810 х 1470 мм

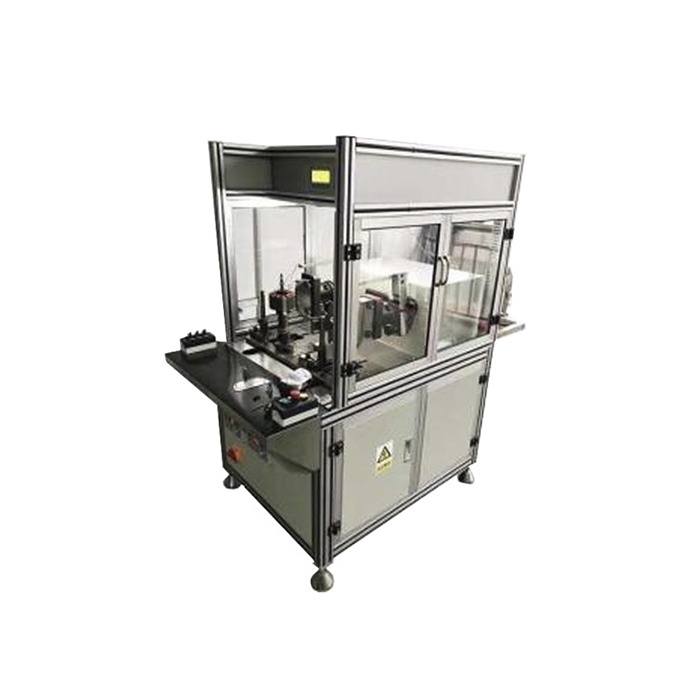

Двухпозиционный станок для наружной намотки статора:
- Модель: ND-CY-305
- Область применения: Обмотка статора бесщеточного DC –двигателя с внешним ротором
- Скорость обмотки: 0 – 500 об / мин
- Подходящий диаметр провода: 0, 5 – 1, 3 мм
- Диаметр статора: 120 мм
- Толщина ламинации статора: 10 – 100 мм
- Количество пазов статора: 54 паза
- Количество рабочих головок: 2 шт
- Точность заданного числа витков обмотки: > 0, 1
- Температура рабочей среды: -20 °C– + 40 °C
- Параметры электропитания: 380 В ± 10 %
- Габаритные размеры: 1670 х 850 х 1650 мм
- Вес: 460 кг
