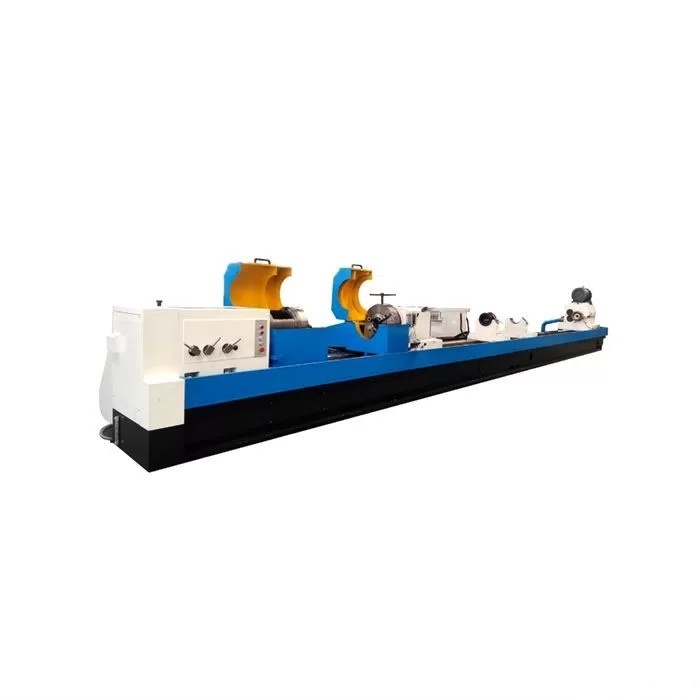

Станок глубокого сверления с ЧПУ TSK2120X10M

Характеристики:

• Модель: TSK2120X10M
• Тип станины: Цельнолитая из чугуна HT300
• Ширина направляющих: 650 мм
• Диапазон зажима патрона: 50 – 320 мм
• Диапазон зажима люнета: 60 – 300 мм
• Глубина сверления и растачивания: 2 000 – 10 000 мм
• Макс. вес устанавливаемой заготовки: 5 000 кг
• Диаметр сверления: 40 – 80 мм
• Диаметр растачивания: 50 – 200 мм
• Высота центра шпинделя: 350 мм
• Скорость подачи инструмента: 5 – 300 мм/мин
• Скорость и мощность двигателя быстрого хода инструмента: 2 000 мм/мин, 3 кВт
• Тип, макс. мощность и крутящий момент двигателя подачи: Серводвигатель, 4.2 кВт, 27 Нм
• Скорость вращения главного шпинделя: 60 – 1 000 об/мин (12 передач)
• Скорость вращения инструментального шпинделя: 60 – 1 000 об/мин (12 передач)
• Диаметр отверстия и конус главного шпинделя: 75 мм, 1:20 (85 мм)
• Диаметр отверстия и конус инструментального шпинделя: 75 мм, 1:20 (85 мм)
• Тип и мощность двигателя главного шпинделя:  Асинхронный шаговый электродвигатель, 30 кВт
• Тип и диаметр патрона: 4-кулачковый самоцентрирующийся, 320 мм
• Точность обработки при сверлении:
• Класс точности IT9-10
• Шероховатость Ra 6.3 – 12.5 мкм
• Точность обработки при черновом растачивании:
• Класс точности IT9-10
• Шероховатость Ra 3.2 – 6.3 мкм
• Точность обработки при чистовом растачивании:
• Класс точности IT8-9
• Шероховатость Ra 1.6 – 3.2 мкм
• Точность обработки при обкатке:
• Класс точности IT8-9
• Шероховатость Ra 0.2 – 0.4 мкм
• Допустимое отклонение оси отверстия: ≤ 0.5/1 000 мм
• Прямолинейность обработанного отверстия: ≤ 0.15/1 000 мм
• Система ЧПУ: KND
• Мощность двигателя подачи СОЖ: 11 кВт
• Рабочее давление насоса подачи СОЖ: 2.5 МПа
• Расход СОЖ: 100 / 200 / 300 / 400 л/мин
• Ёмкость резервуара СОЖ: 3 600 л
• Ёмкость резервуара смазки:  100 л
• Мощность двигателя гидравлической станции: 1.5 кВт
• Общая мощность: 70 кВт
• Параметры электропитания: 380 В / 50 Гц
• Система смазки: Автоматическая централизованная
• Габаритные размеры: 26 000 × 3 000 × 1 800 мм
• Вес: 30 000 кг
