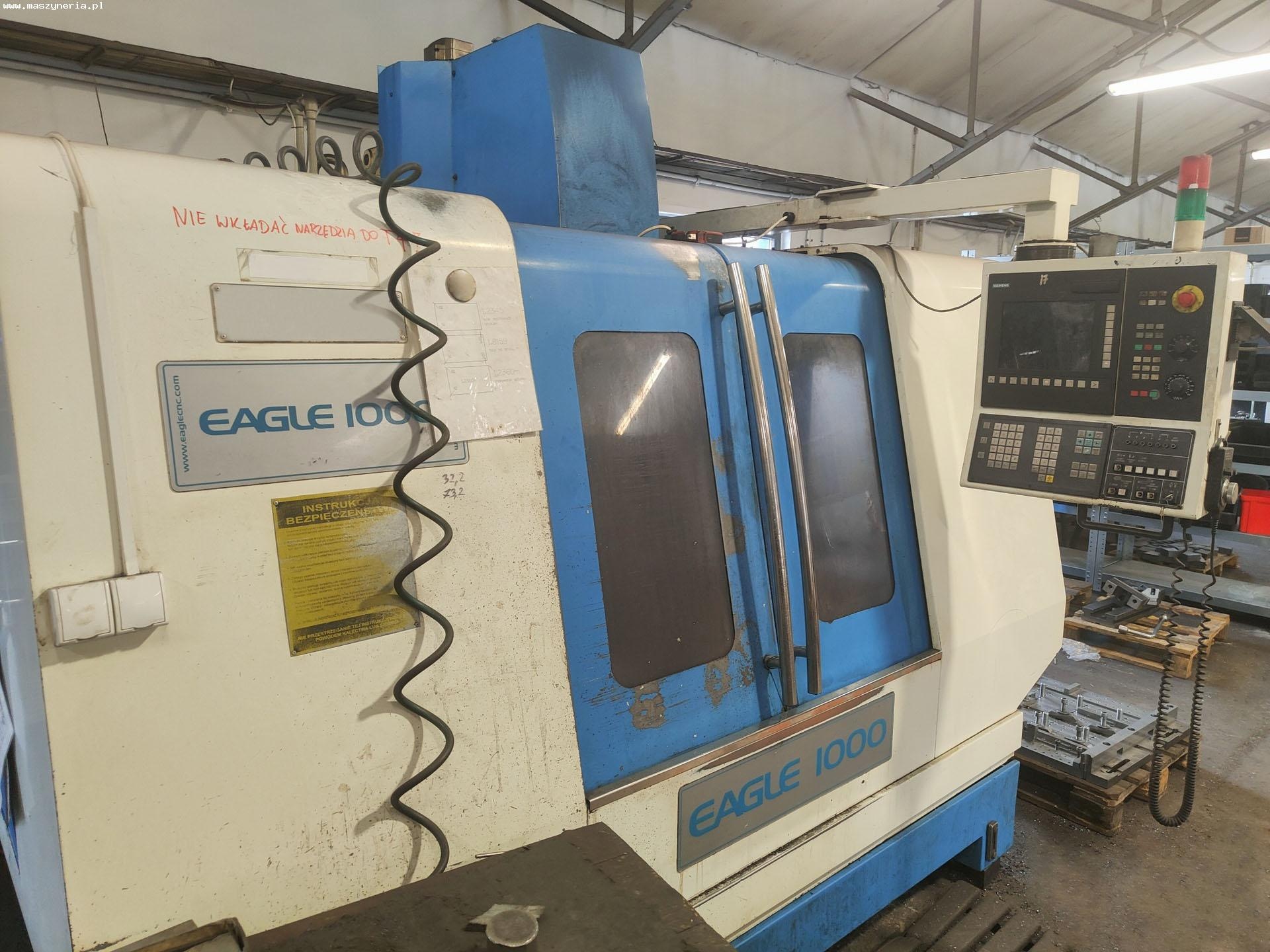

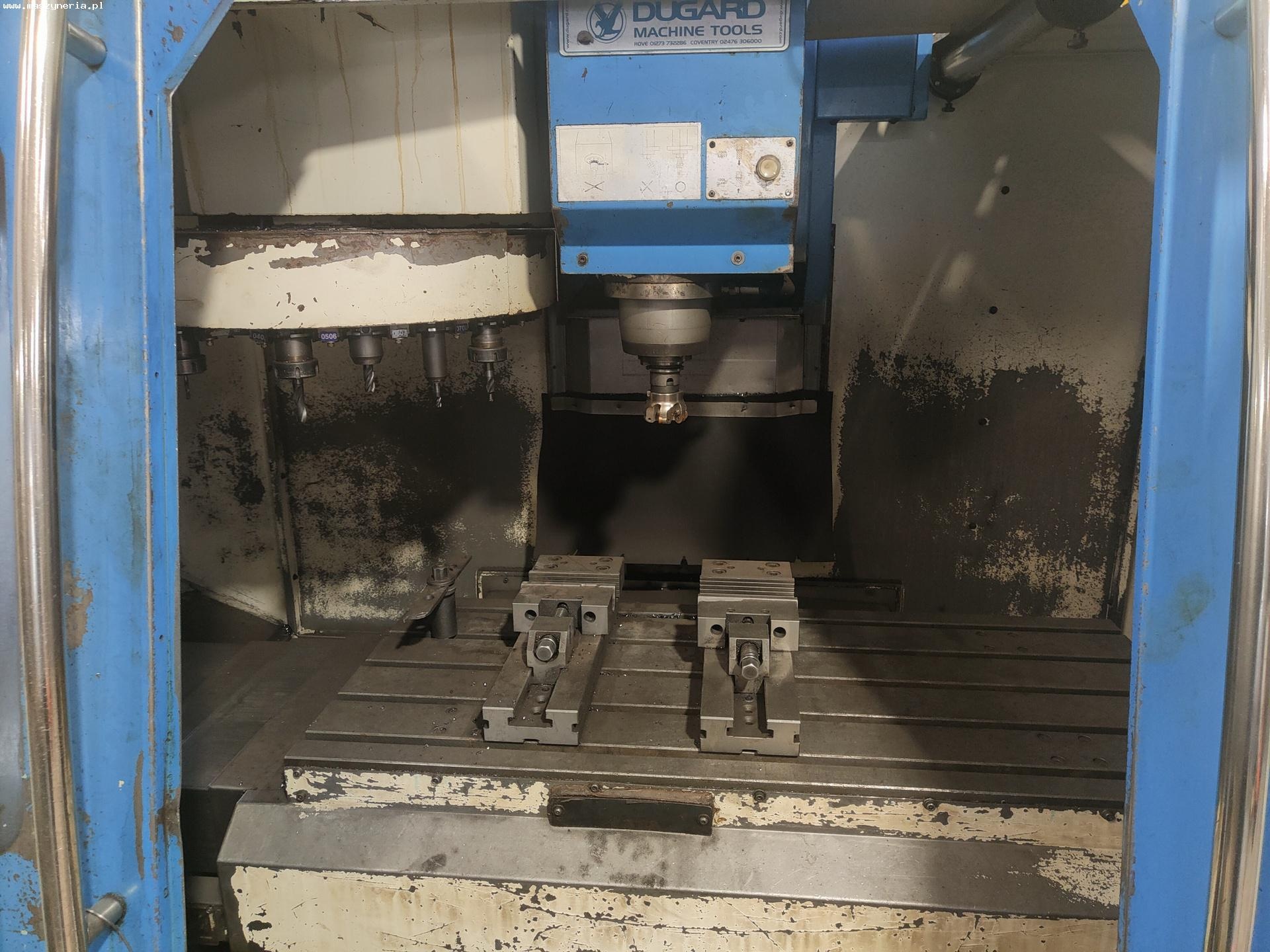

Вертикальный обрабатывающий центр с ЧПУ DUGARD EAGLE 1000 VMC

Вертикальный обрабатывающий центр с ЧПУ DUGARD EAGLE 1000 VMC был построен в 2000 году на Тайване компанией C Dugard Ltd.

Технические характеристики фрезерного станка с ЧПУ DUGARD EAGLE 1000 VMC

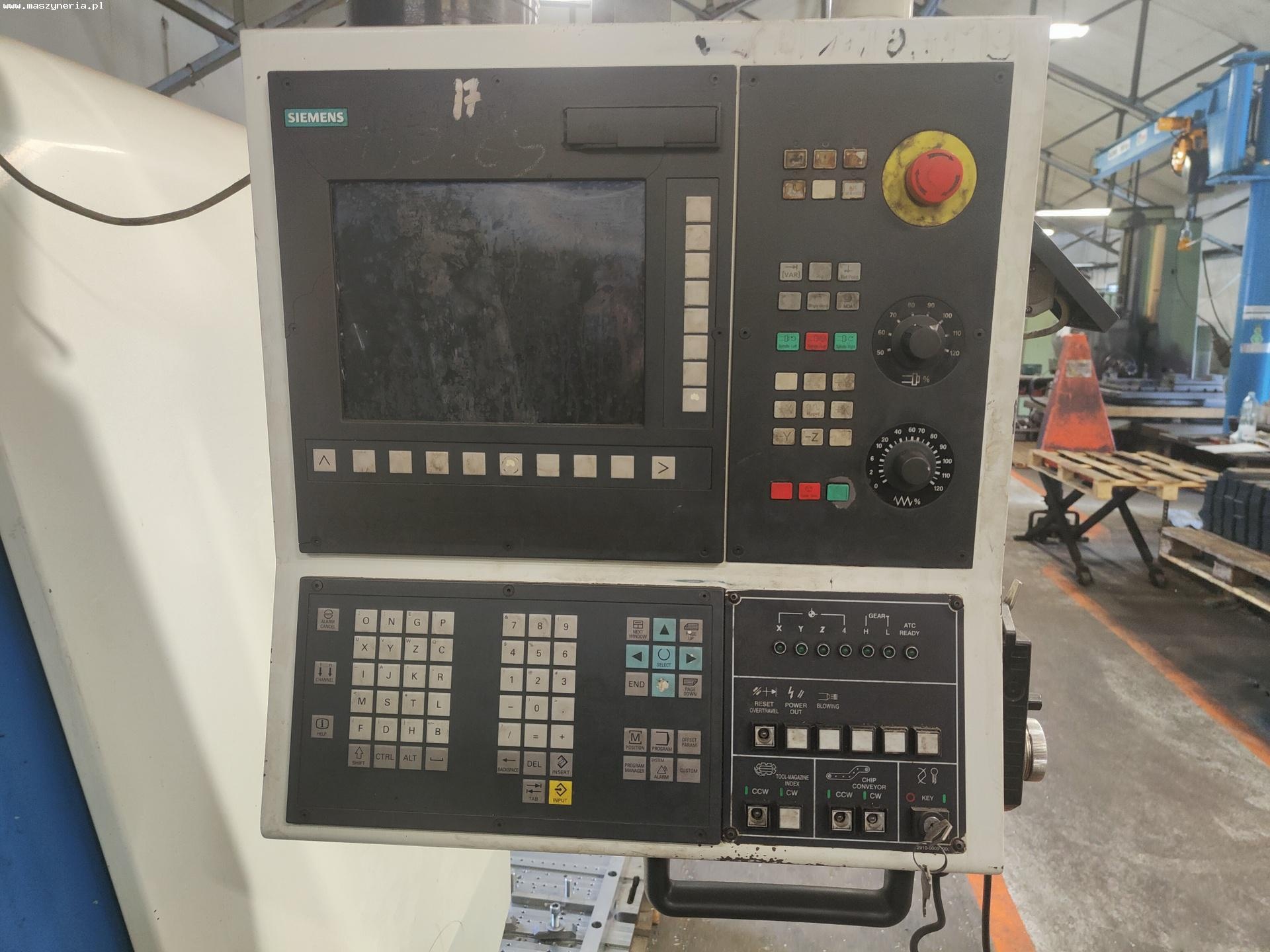

• yправление ЧПУ: SIEMENS
• подача по оси X/Y/Z: 1020/510/510 мм
• скорость подачи по осям X,Y,Z: 1-7600 мм/мин
• быстрый траверс по оси X/Y/Z: 30/30/18 м/мин
• размеры рабочего стола (Д х Ш): 1200 x 450 мм
• максимальный вес заготовки: 600 кг
• максимальная скорость вращения шпинделя: 8000 об/мин
• минимальная скорость вращения шпинделя: 80 об/мин
• конус шпинделя: BT-40
• мощность привода шпинделя (30 мин.): 12 кВт
• расстояние от центра шпинделя до корпуса: 550 мм
• расстояние от носка шпинделя до рабочего стола: 150-660 мм

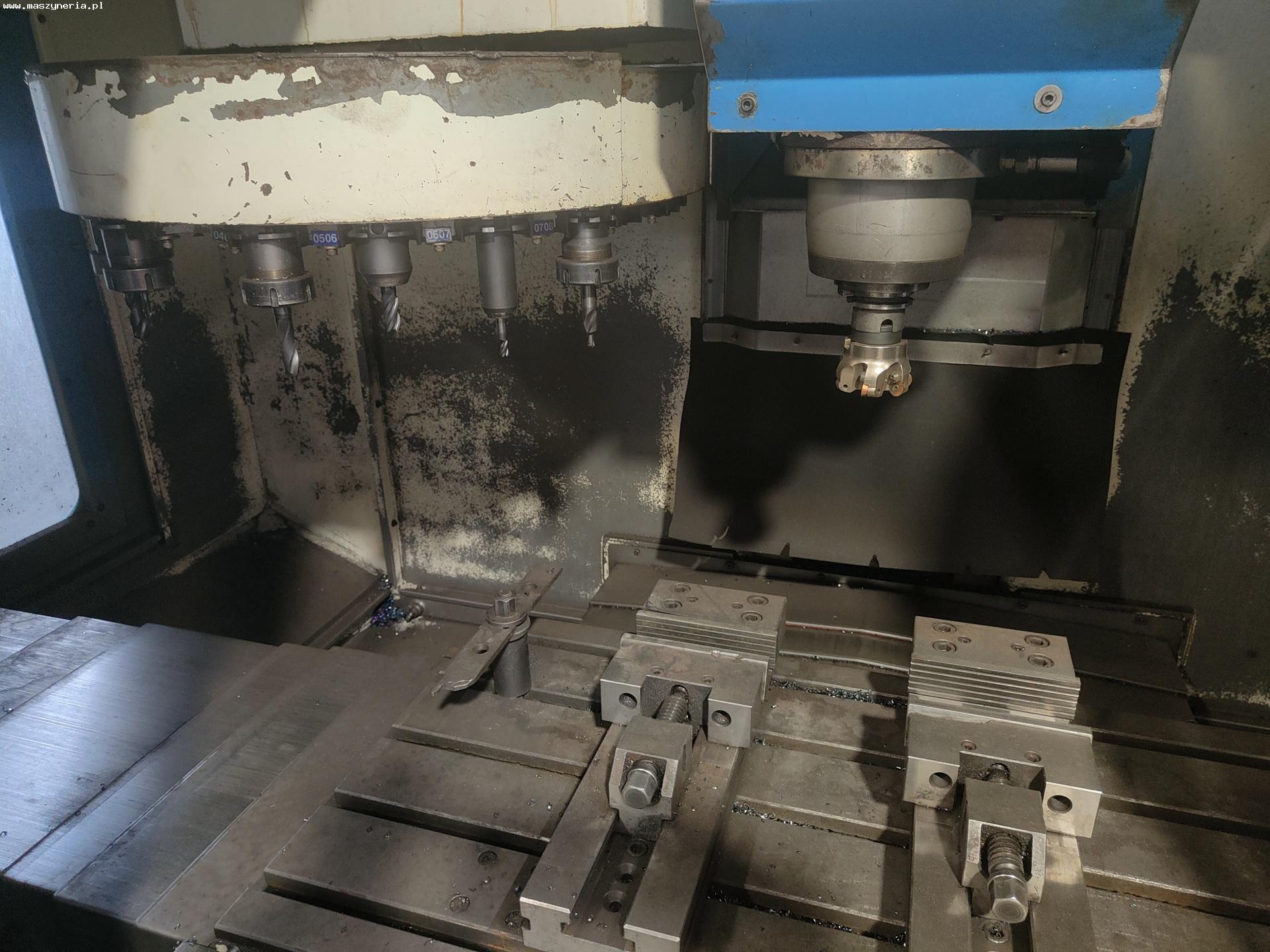

• 20-позиционный инструментальный магазин
• максимальный диаметр инструмента: 89 мм
• максимальный вес инструмента: 7 кг
• держатель инструмента: BT-40
• точность позиционирования: ± 0,005 мм
• точность повторяемости: ± 0,003 мм
• количество Т-образных пазов: 5
• ширина Т-образных пазов: 18 мм
• pасстояние между Т-образными пазами: 75 мм
• расход воздуха: 5 кг/см3
• потребляемая мощность: 20 кВА
• мощность привода оси: 4,2 кВт
• мощность насоса охлаждающей жидкости: 0,38 кВт
• электропитание: 3x 380/400 В; 50/60 Гц
• габариты (Д х Ш х В): 2830 х 2741 х 2532 мм
• вес станка DUGARD EAGLE 1000 VMC: 5800 кг
