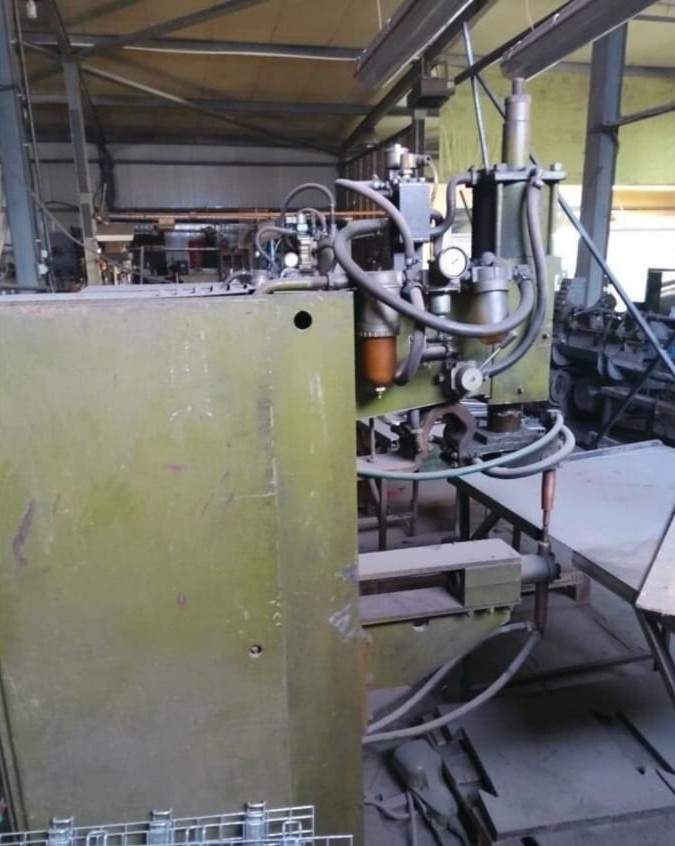

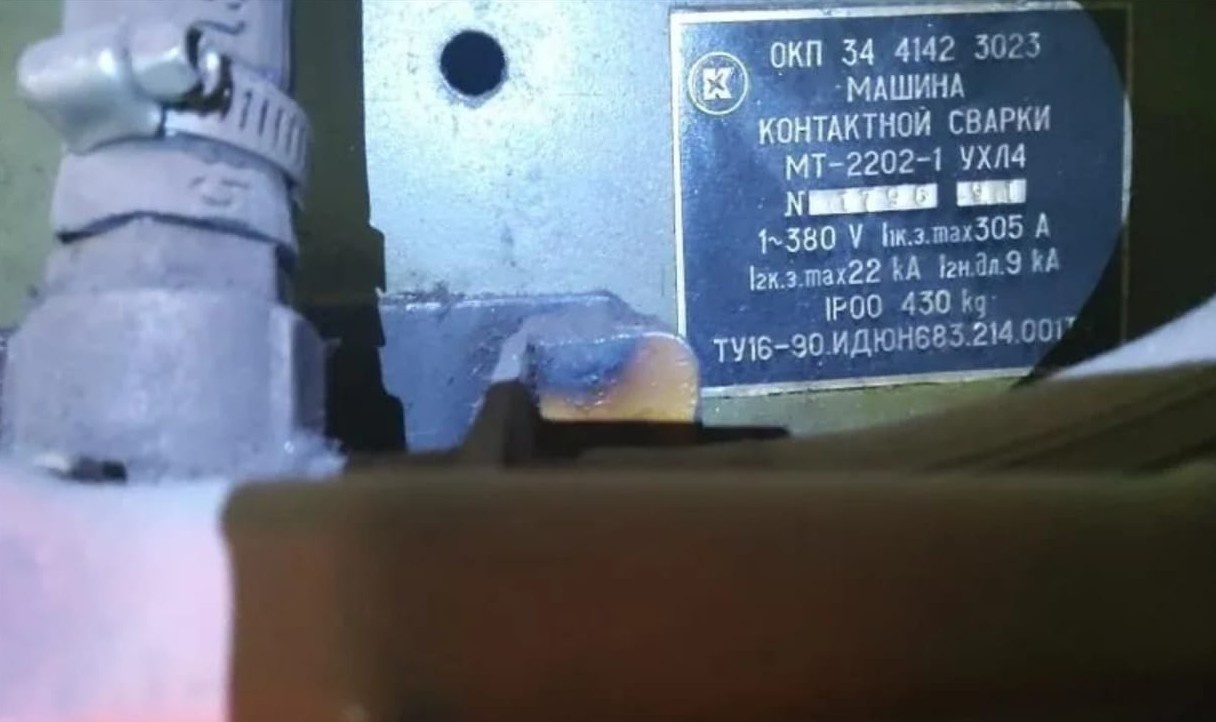

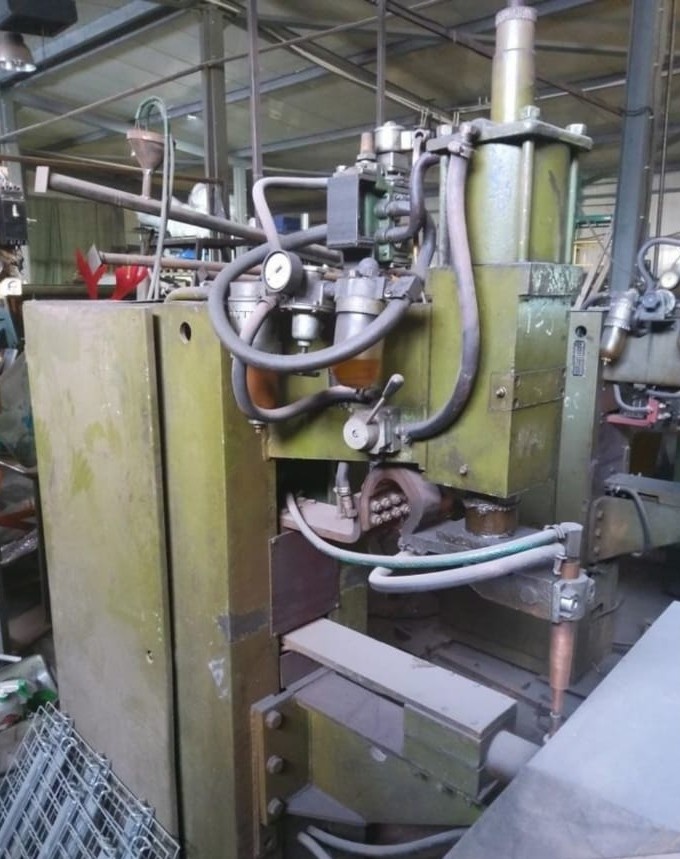

Машина контактной сварки МТ-2202-1 УХЛ4

Машина контактной сварки МТ-2202-1 УХЛ4 предназначена для контактной точечной сварки на переменном токе с постоянным усилием сжатия одним или несколькими импульсами тока деталей из низкоуглеродистых, среднелегированных, жаропрочных и хромистых сталей, титановых и алюминиевых сплавов, а также крестообразных соединений стержней арматуры.

Технические характеристики:

Номинальное напряжение однофазной питающей сети, В - 380;

Частота питающей сети, Гц - 50;

Наибольший вторичный ток, кА: 22;

Номинальный длительный вторичный ток, кА - 9;

Потребляемая мощность, кВ·А - 50;

Рекомендуемый диапазон толщин свариваемых деталей, мм:

- из низкоуглеродистой стали - от 0,5+0,5 до 5,0+5,0;

- из среднелегированной, нержавеющей, жаропрочной и хромистой сталей, титановых сплавов и латуни - от 0,5+0,5 до 1,0+1,0;

Наибольшая производительность при сварке деталей из низкоуглеродистой стали толщиной 0,5+0,5 мм:

- длительная, точ/ч - 2700;

- кратковременная (за время не более 30 с), точ/мин - 300;

Полный ход верхнего электрода, мм - 75;

Номинальный вылет, мм - 500;

Номинальный раствор, мм - 150;

Номинальное давление сжатого воздуха, МПа - 0,63;

Усилие сжатия на электродах машины, даН:

- номинальное при давлении сжатого воздуха 0,48 МПа - 630;

- наименьшее при давлении сжатого воздуха 0,05 МПа - 95;

- наибольшее при давлении сжатого воздуха 0,6 МПа - 800;

Расход охлаждающей воды, л/ч - 400;

Расход сжатого воздуха при номинальном усилии сжатия, ходе электрода 5 мм и производительности до 230 точ/мин, кг/ч - 15;

Наибольшая мощность при коротком замыкании, кВ·А - 150;

Мощность при ПВ = 50%, кВ·А - 40;

Габаритные размеры, мм: 1230x470x1900;

Масса, кг: 430.
