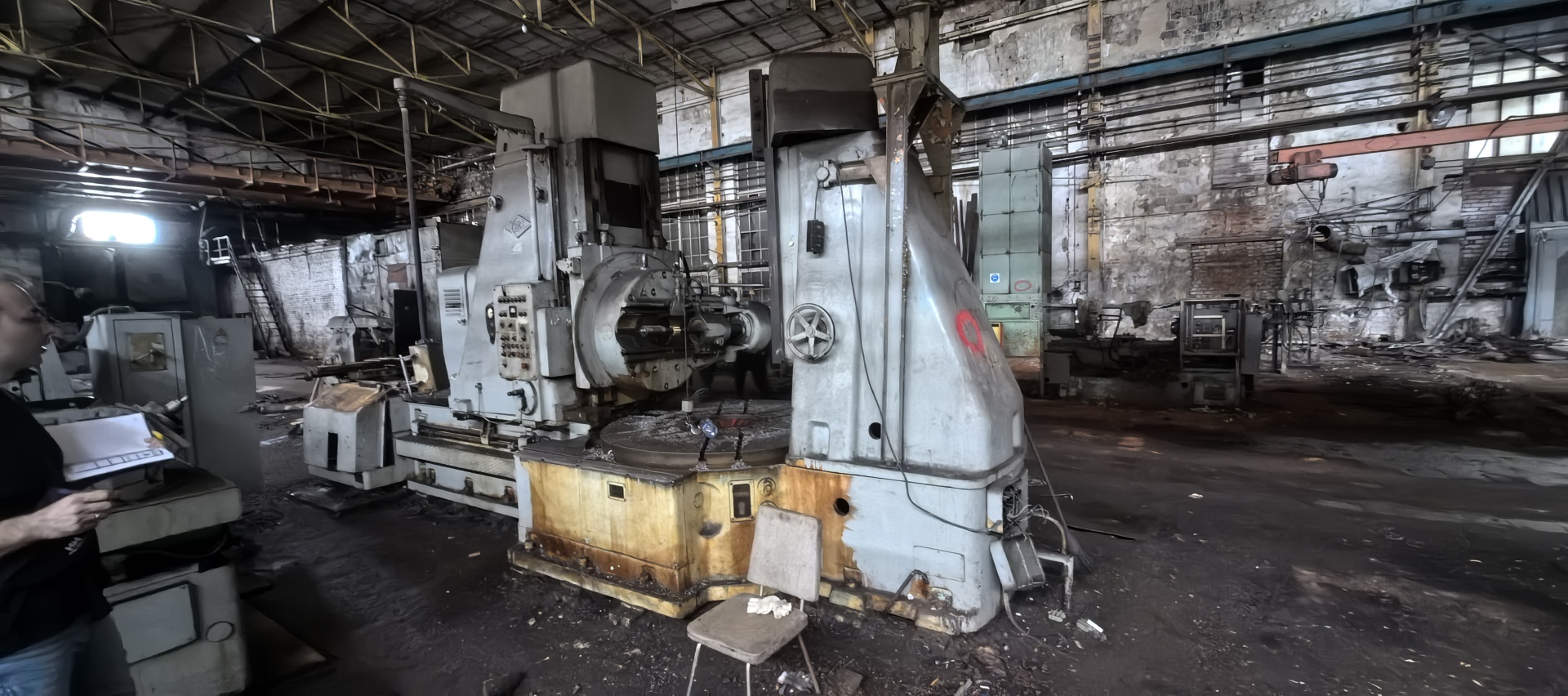

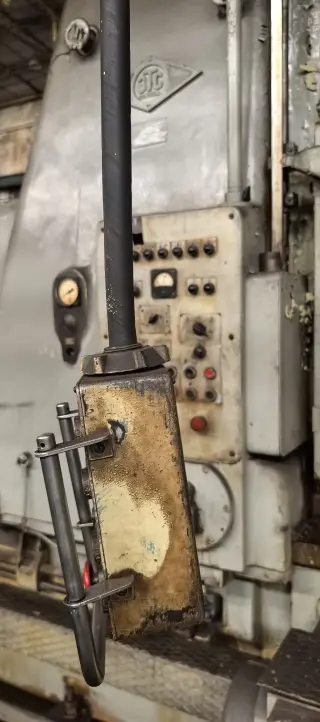

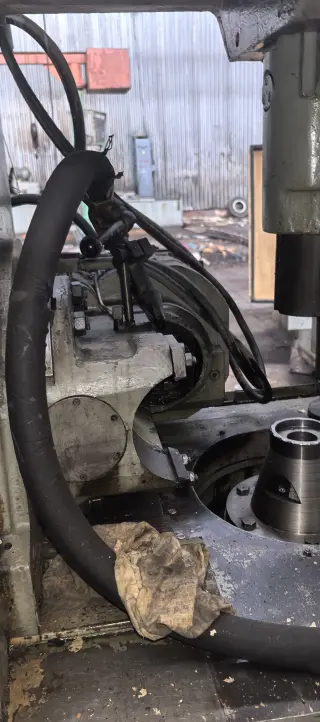

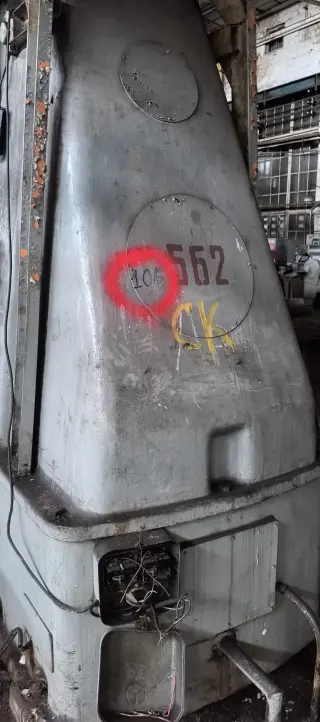

Продам зубофрезерный станок в хорошем состоянии, комплектный.
Станки модели 5а342 предназначены для фрезерования зубьев цилиндрических зубчатых колес методом обкатки червячной фрезой и методом единичного деления дисковой или пальцевой фрезами.
Наибольший диаметр обрабатываемых цилиндрических зубчатых колес, мм 2000

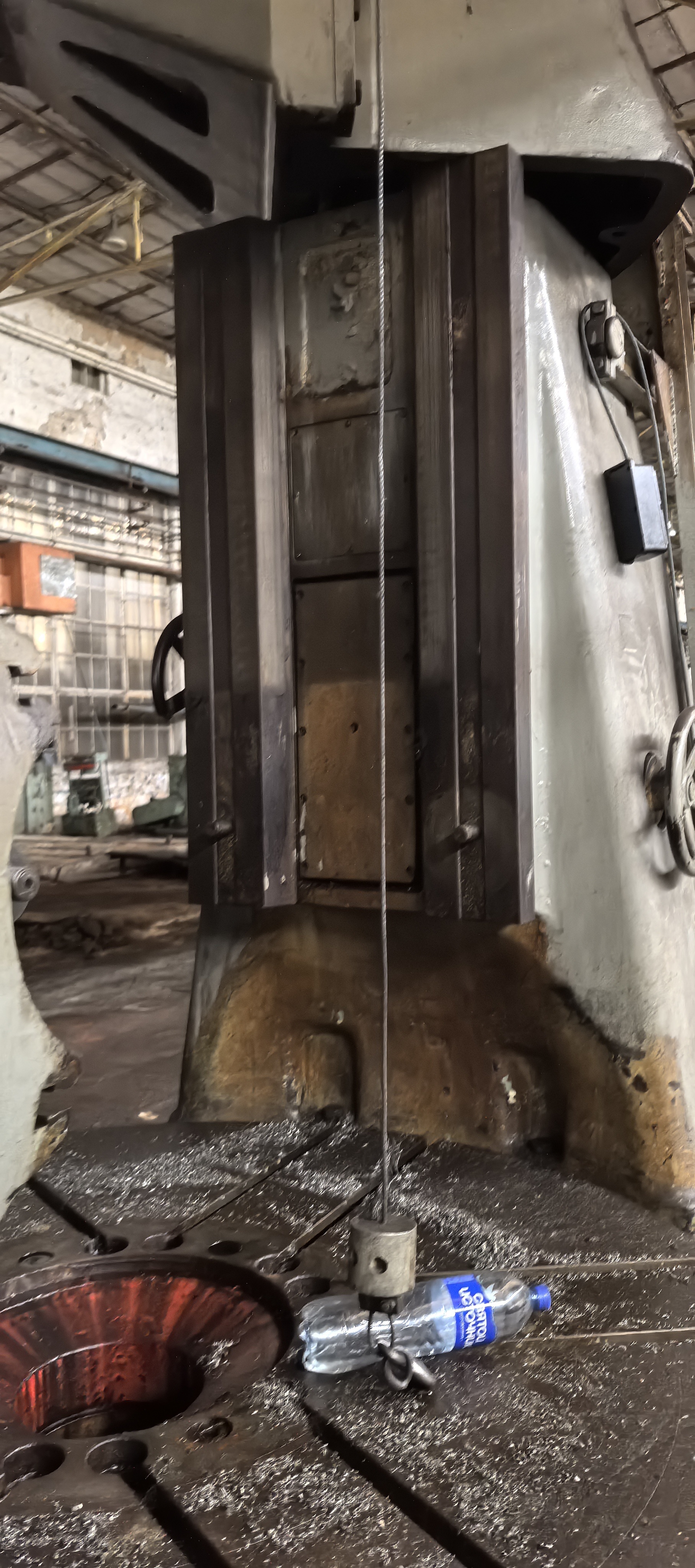

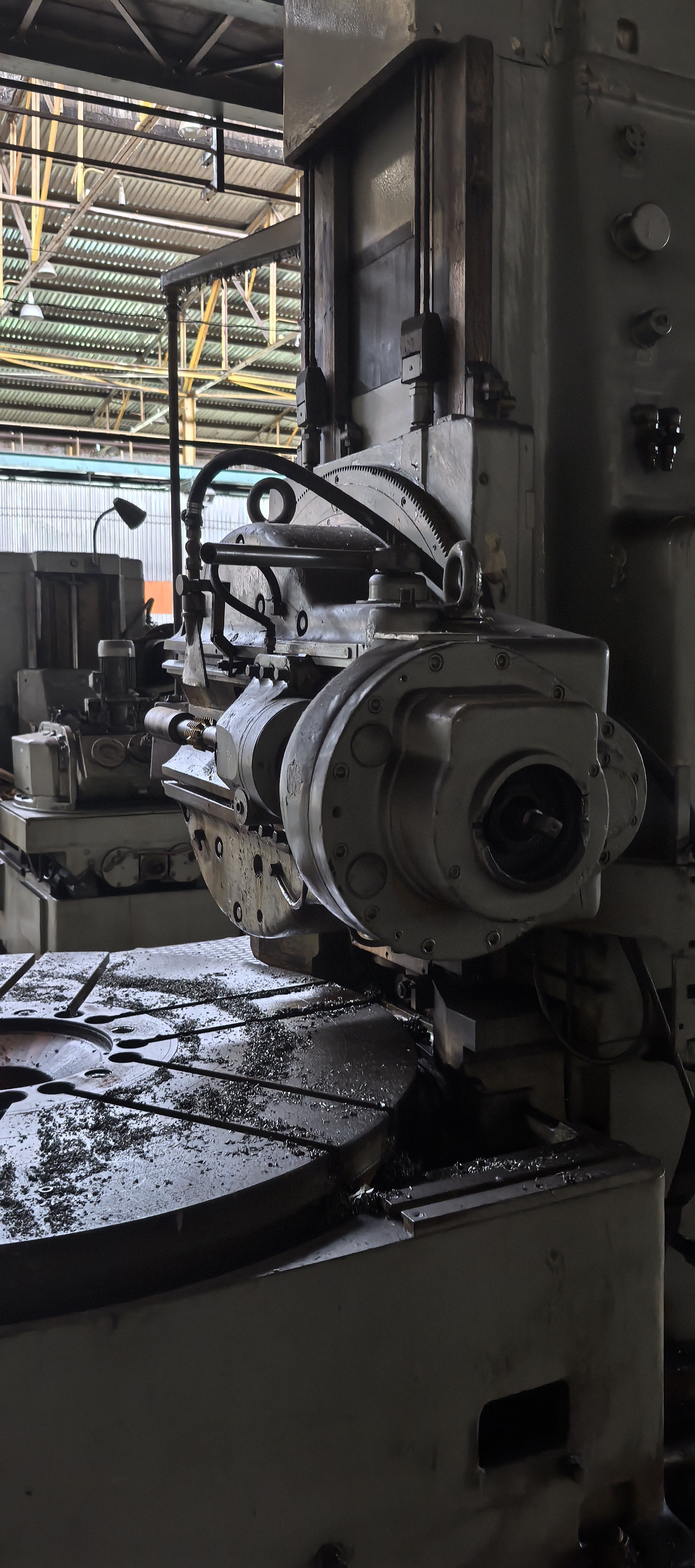

Наибольшая длина вертикального перемещения фрезерного суппорта, мм 900
Наибольший модуль обрабатываемого колеса (не менее), мм:
- червячной фрезой 20
- дисковой фрезой 25
- пальцевой фрезой 30*
Наибольший угол наклона линии зуба обрабатываемых зубчатых колес, град ± 45o

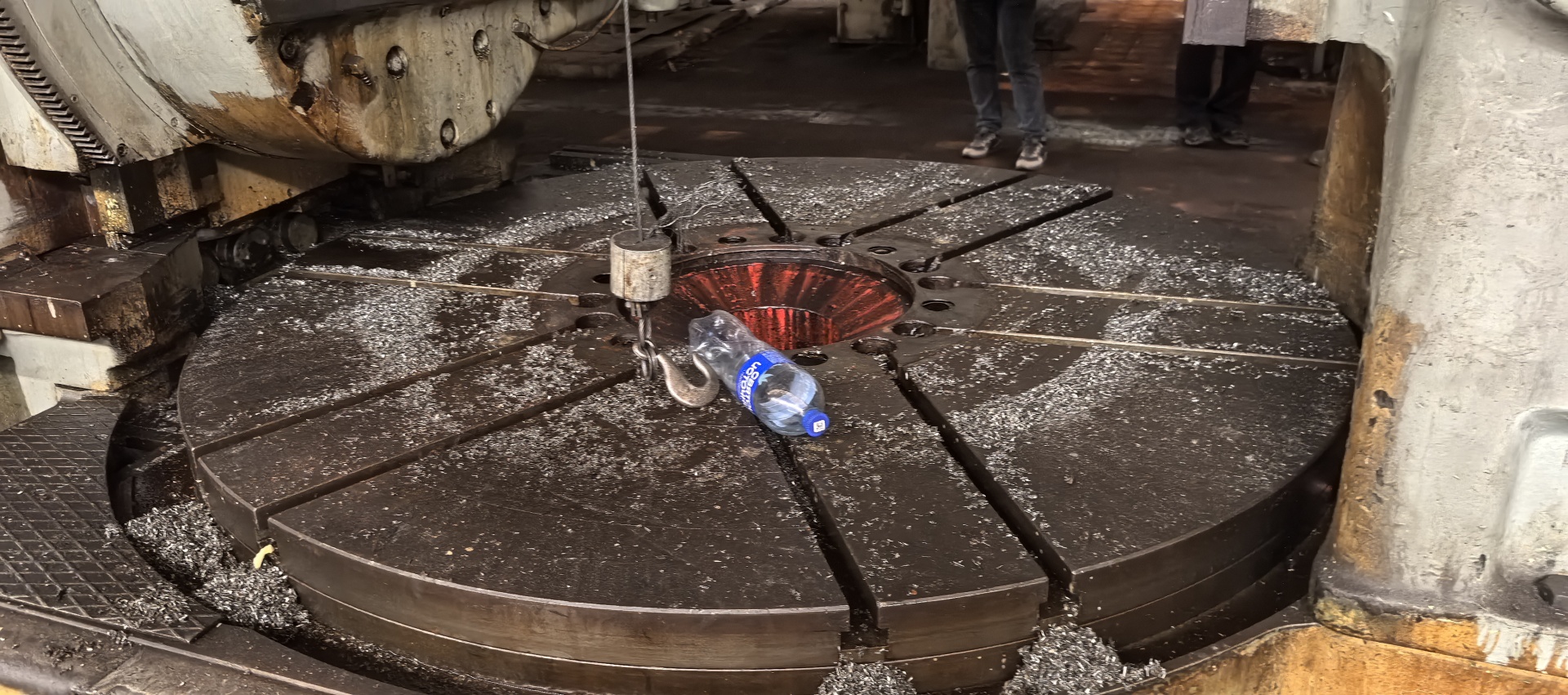

Диаметр стола, мм 1800
Наибольшая масса устанавливаемой заготовки (с учетом массы закрепляющих элементов), кг 20000

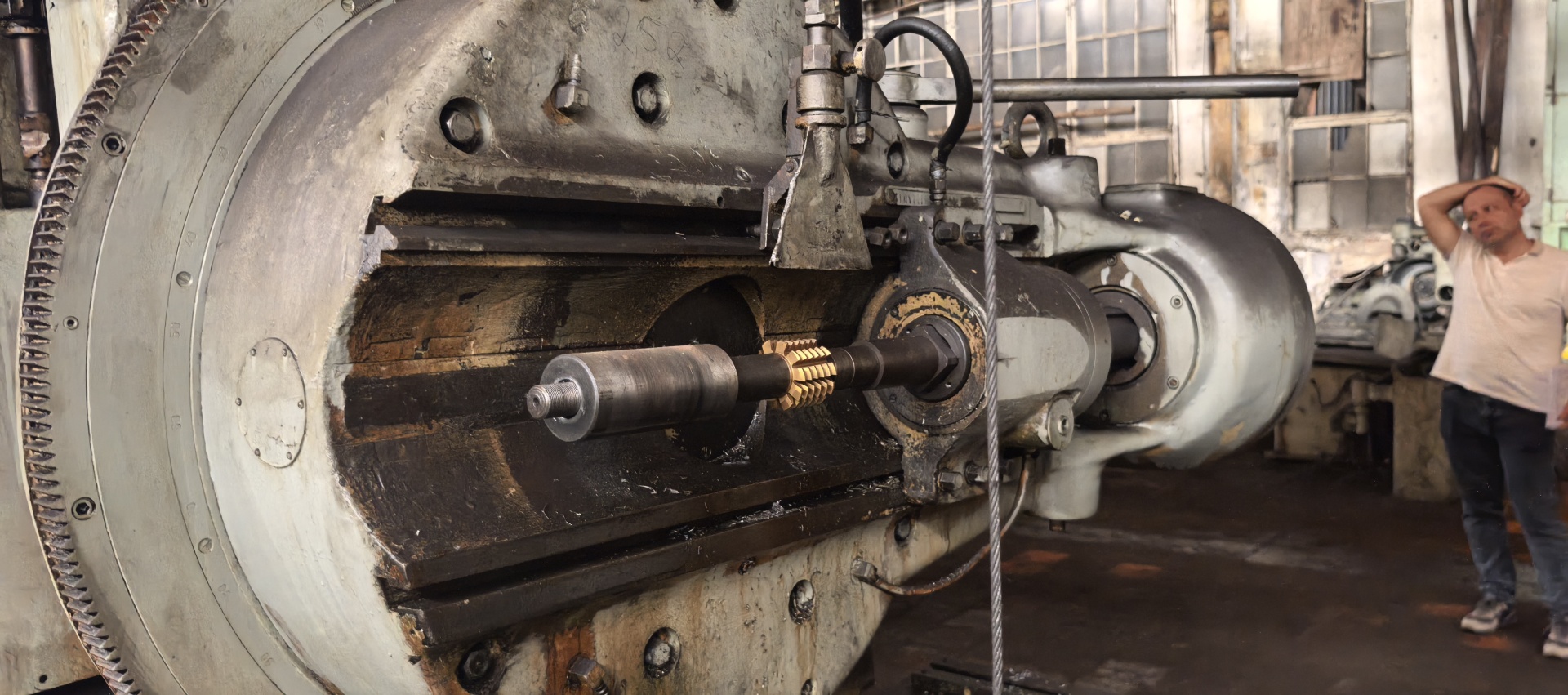

Наибольший диаметр устанавливаемых червячных фрез, мм 300
Наибольшая длина устанавливаемых червячных фрез, мм 500
Пределы чисел нарезаемых зубьев 10...1800
Пределы частоты вращения шпинделя, об/мин 8...125
Пределы осевых подач, мм/мин:
- при обкатке 0,02…510
Пределы радиальных подач, мм/мин 0,013…328
Наибольший крутящий момент на шпинделе (не менее), кН.м 2,5
Род тока питающей сети Переменный трехфазный
Номинальная частота, Гц 50**
Номинальное напряжение, В 380**
Мощность привода главного движения (не менее), кВт 20
Габаритные размеры станка, мм:
- длина 8600
- ширина 4440
- высота 3700
- высота над уровнем пола 3800
Масса станка, кг 32040
