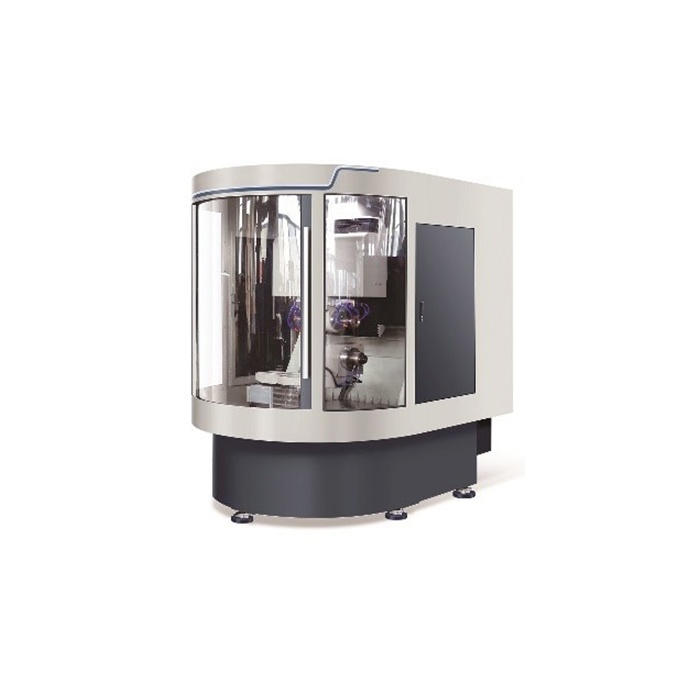

Пятиосевой заточной станок с ЧПУ CTG-X7

Характеристики:

• Модель: CTG-X7
• Функции: Производство и шлифование концевых фрез, сверл, шаровых концевых фрез, ступенчатых сверл и т.д.
• Диапазон зажима: Ø1 – 25 мм
• Максимальная длина: 330 мм
• Максимальная длина фрезы вне зажима: 230 мм
• Материал: Карбид / Вольфрам, HSS
• Датчик положения: Высокоточный контактный 3D датчик
• Режущее масло: Водорастворимое шлифовальное масло
• Масло для направляющих рельсов: ISO VG68
• Система управления: Liyou
• Напряжение: 380 В
• Мощность: 16 кВт
• Габаритные размеры: 1 900 х 2 400 х 2 500 мм
• Вес: 5 600 кг

Шпиндель шлифовального круга:

• Тип шпинделя: Двойной электрический шпиндель
• Максимальная скорость вращения:  8 000 об/мин
• Максимальная линейная скорость: 36 м/с
• Тип штока колеса: HSK50
• Диаметр отверстия колеса: 31,75 мм
• Мощность двигателя: 16 кВт

Ось управления:

• Тип управляющего двигателя: Серводвигатель x 5 осей
• Ось X:
• Метод привода: Шарико-винтовая передача (ШВП)
• Скорость перемещения: 460 мм
• Разрешение позиционного управления: 0,0025 мм
• Ось Y:
• Метод привода: Шарико-винтовая передача (ШВП)
• Скорость перемещения: 800 мм
• Разрешение позиционного управления: 0,0025 мм
• Ось Z:
• Метод привода: Шарико-винтовая передача (ШВП)
• Скорость перемещения: 320 мм
• Разрешение позиционного управления: 0,0025 мм
• Ось C:
• Метод привода: Двигатель DD
• Скорость перемещения: -135 – 270 º
• Разрешение позиционного управления: 0,0025 º
• Ось A:
• Метод привода: Двигатель DD
• Скорость перемещения: ∞
• Разрешение позиционного управления: 0,0025 º
