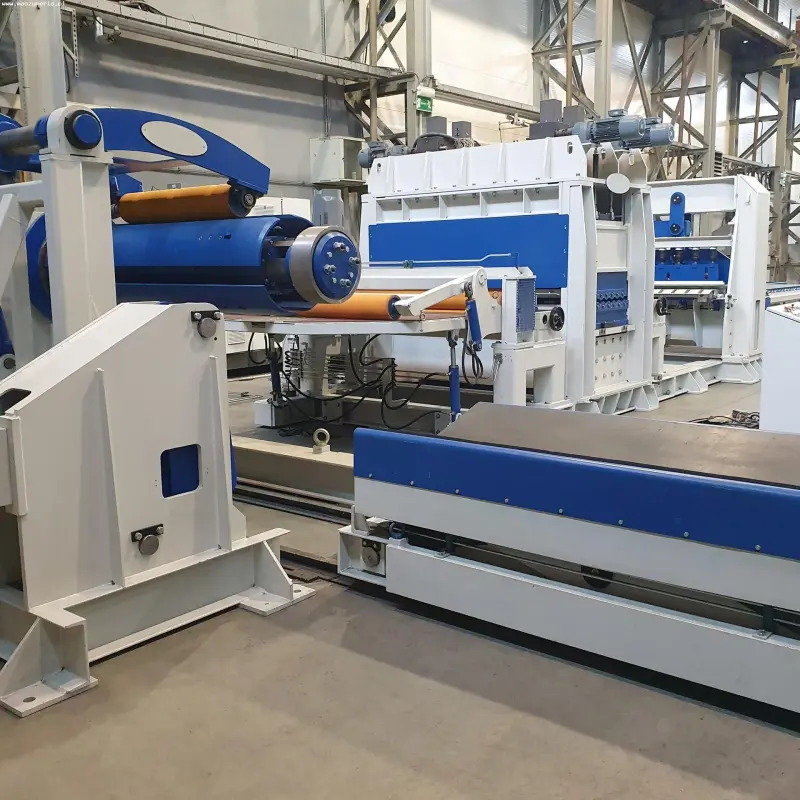

Линия поперечной резки 2000 X 2-6 MM

Линия поперечной резки 2000 X 2-6 MM была построена в 2018 году. Линия была специально сконфигурирована для обработки нержавеющей стали по системе «старт-стоп» со стационарной гильотиной и подхватом листов с разгрузочного конвейера. Предлагаемая линия поперечной резки прошла капитальный ремонт и находится в идеальном состоянии.

Линия поперечной резки 2000 X 2-6 MM полностью укомплектована и состоит из следующих компонентов:
— ножничный подъёмный стол
— разматыватель 7,5 т
— система подачи и направляющих
— устройство для правки листового металла
— система двухстороннего фольгирования
— гильотина
— сегментный разгрузочный конвейер
— автоматическая установка для укладки листов
— гидравлический блок
— пневматический блок
— блок питания и управления
— система безопасности

Технические характеристики линии поперечной резки 2000 X 2-6 MM

Исходный материал

• тип материала: нержавеющая сталь
• максимальная толщина материала: 6 мм
• минимальная толщина материала: 2 мм
• максимальные размеры листа (Д х Ш): 6000 x 2000 мм
• минимальные размеры листа (Д х Ш): 1000 x 100 мм
• прочность на разрыв (Rm AISI 316): 750 МПа
• прочность на разрыв (Rm AISI 304): 680 МПа
• предел текучести (Re (Rp02) AISI 316): 280 МПа
• предел текучести (Re (Rp02) AISI 304): 280 Mpa

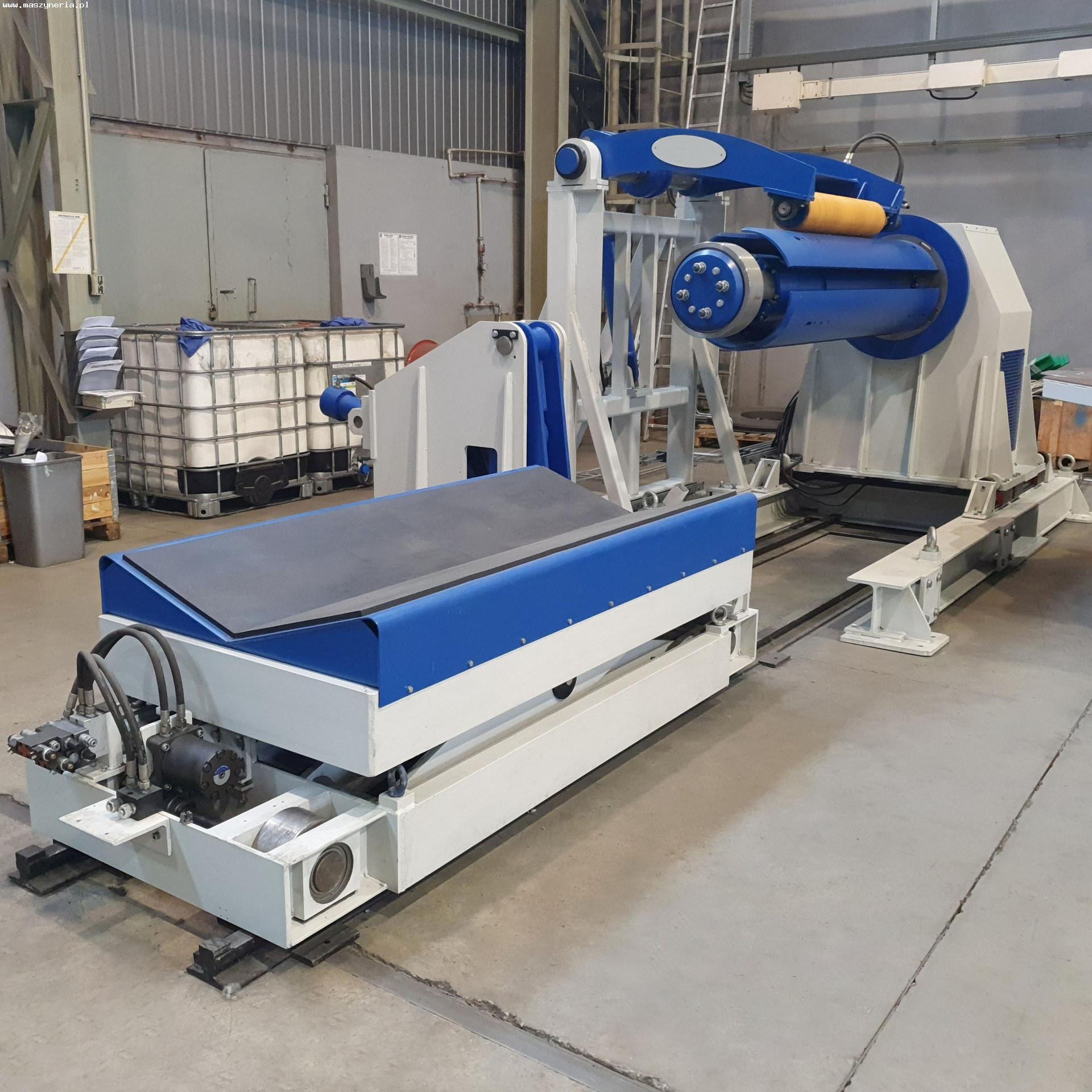

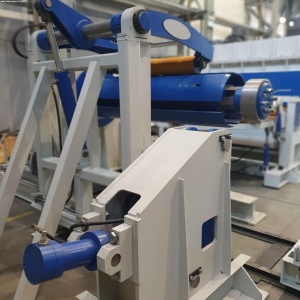

Разматыватель

• грузоподъемность: 7500 кг
• максимальная ширина рулона: 2000 мм
• минимальная ширина рулона: 1000 мм
• внешний диаметр рулона: 1200 мм
• внутренний диаметр рулона: около 508 мм
• прижимной ролик
• главный привод: мотор-редуктор

Загрузочный стол

• тип: ножничный
• грузоподъёмность: 7500 кг
• привод: гидравлические цилиндры

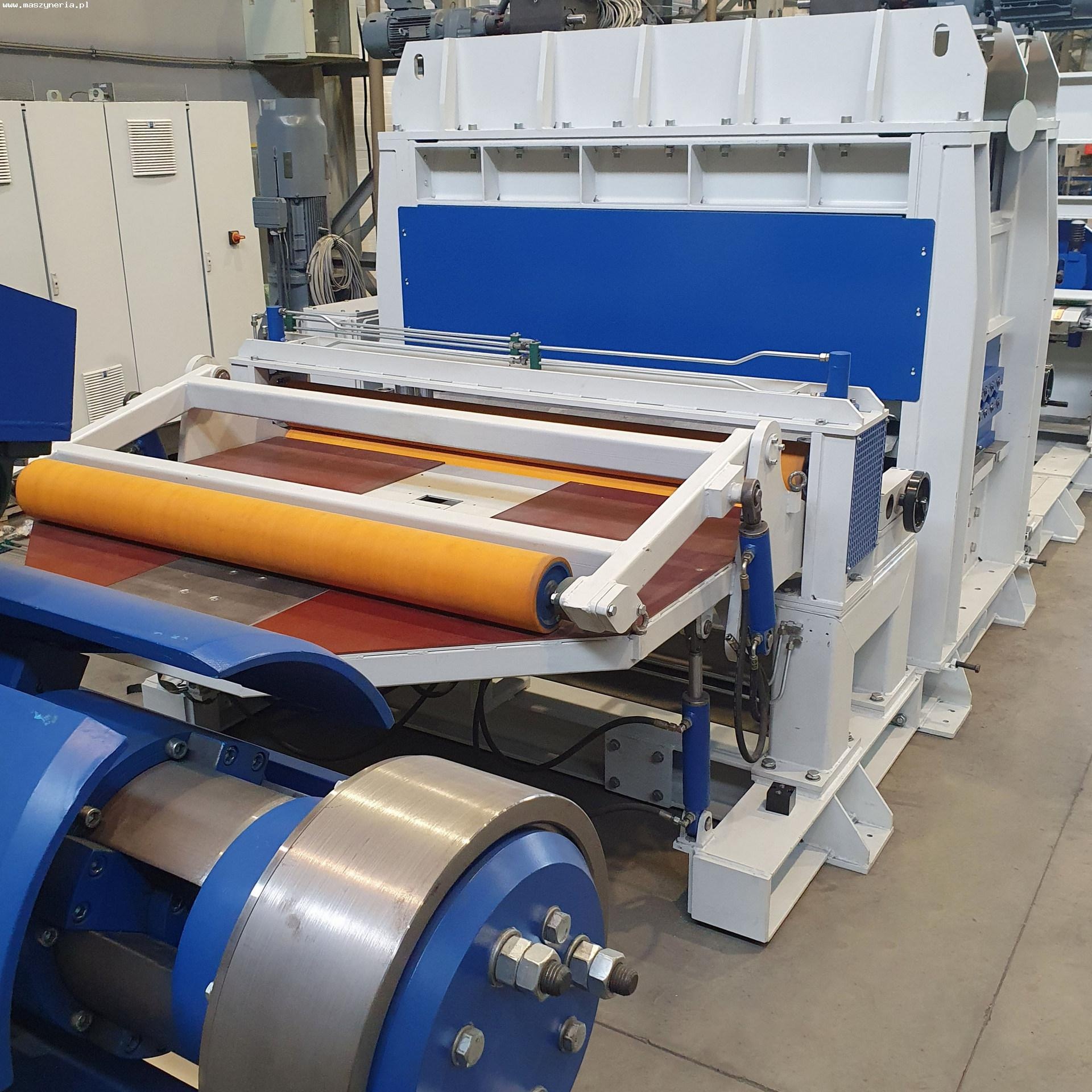

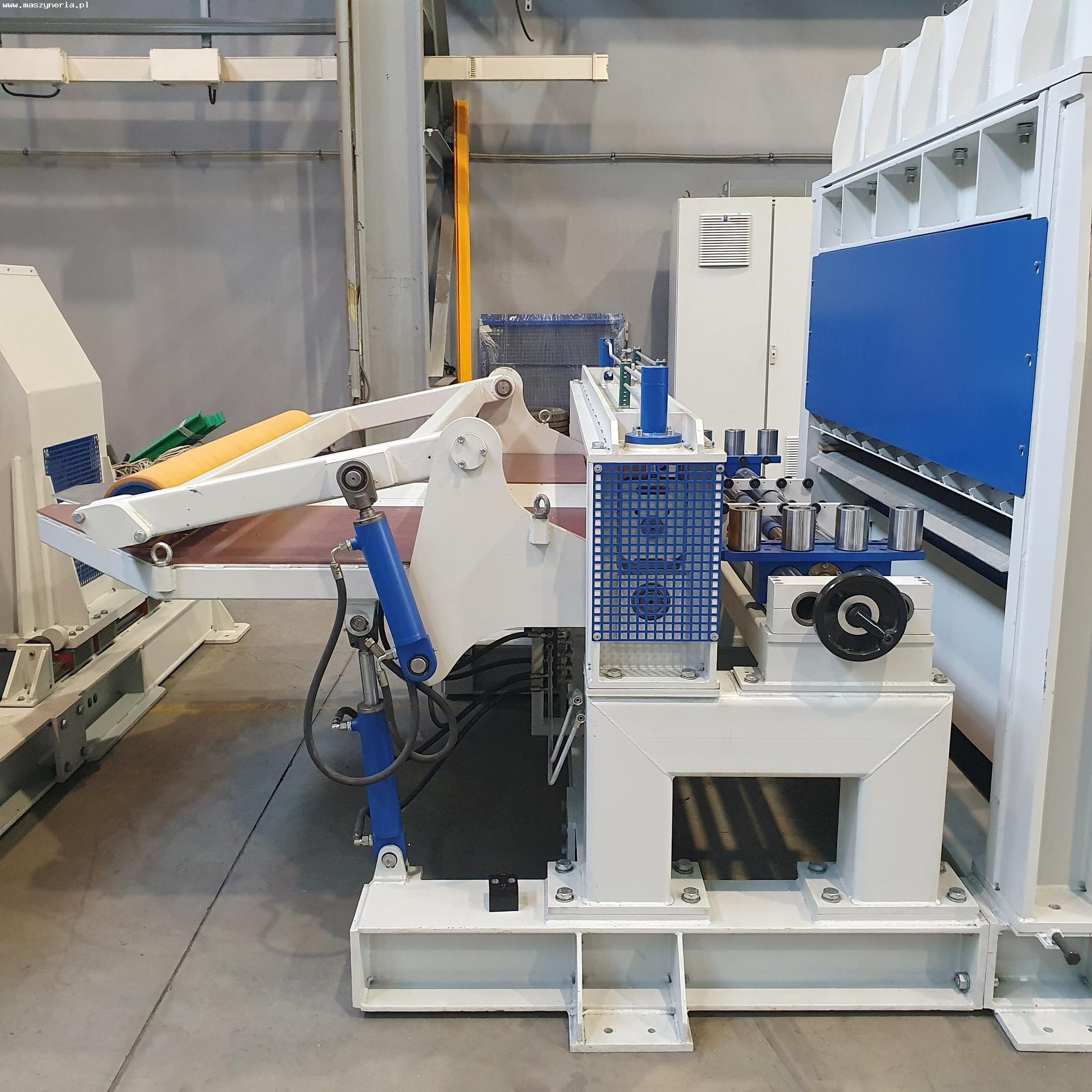

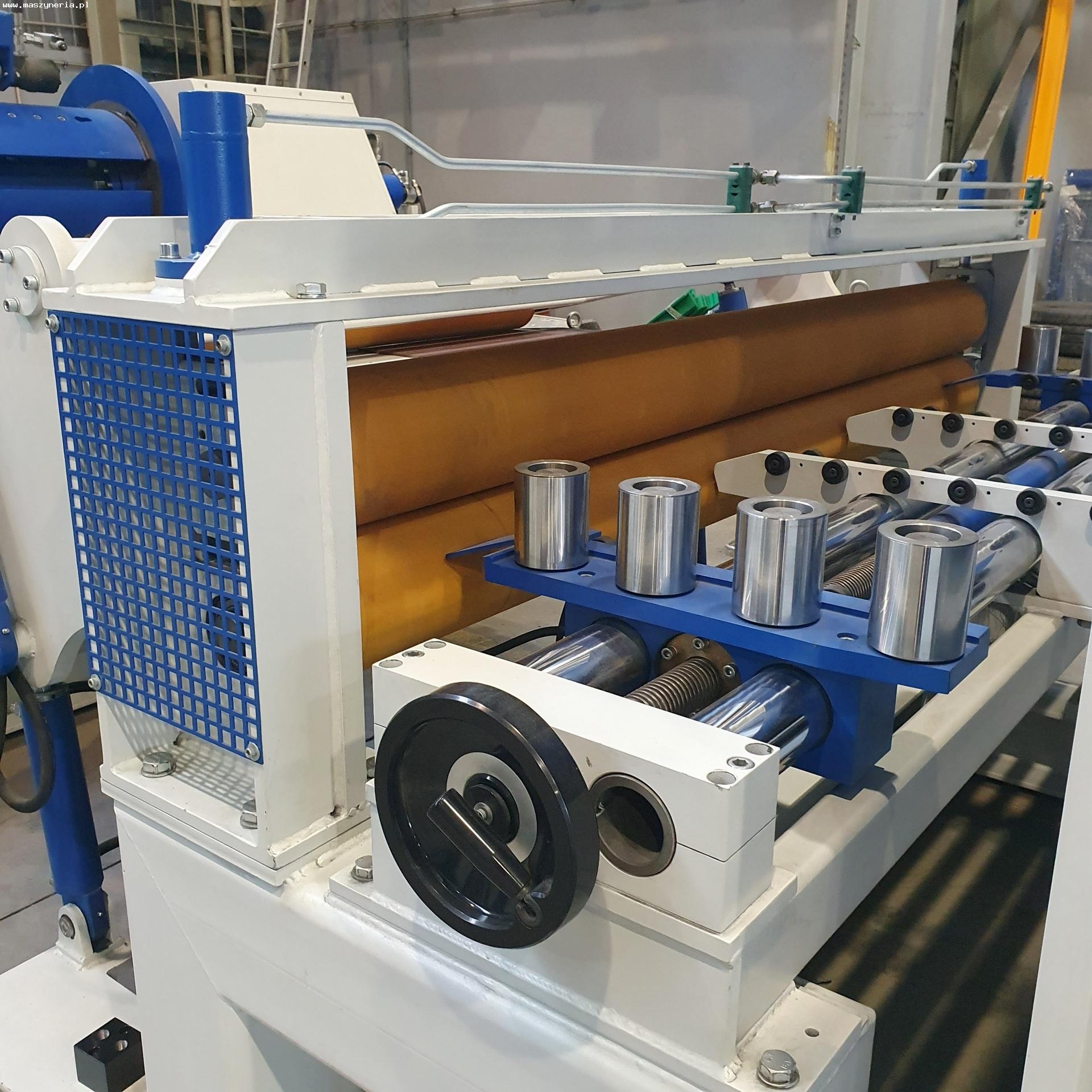

Система подачи и направляющих

• тип: наклонный подающий стол с прижимными роликами и системами центрирования
• конструкция центрирующих систем: роликовые направляющие с ручной регулировкой ширины
• максимальная регулировка ширины: 2050 мм
• минимальная регулировка ширины: 950 мм
• направляющие ленты: центрирующие устройства, регулируемые по оси линии
• корпус нижнего вала съемника: неподвижный
• корпус верхнего вала съемника: гидравлически регулируемый
• привод тянущих и выпрямляющих роликов: мотор-редуктор
• покрытие роликов: полиуретан

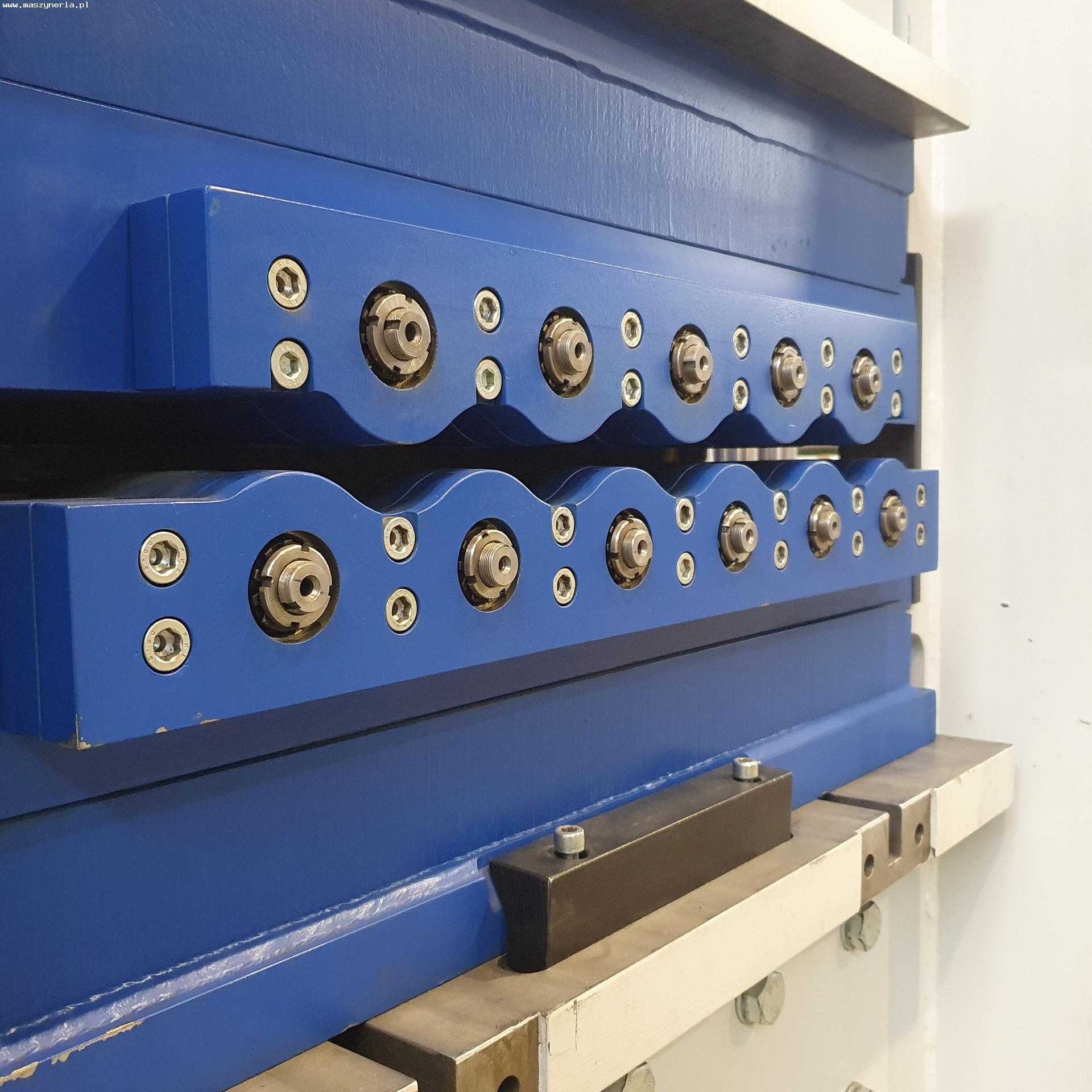

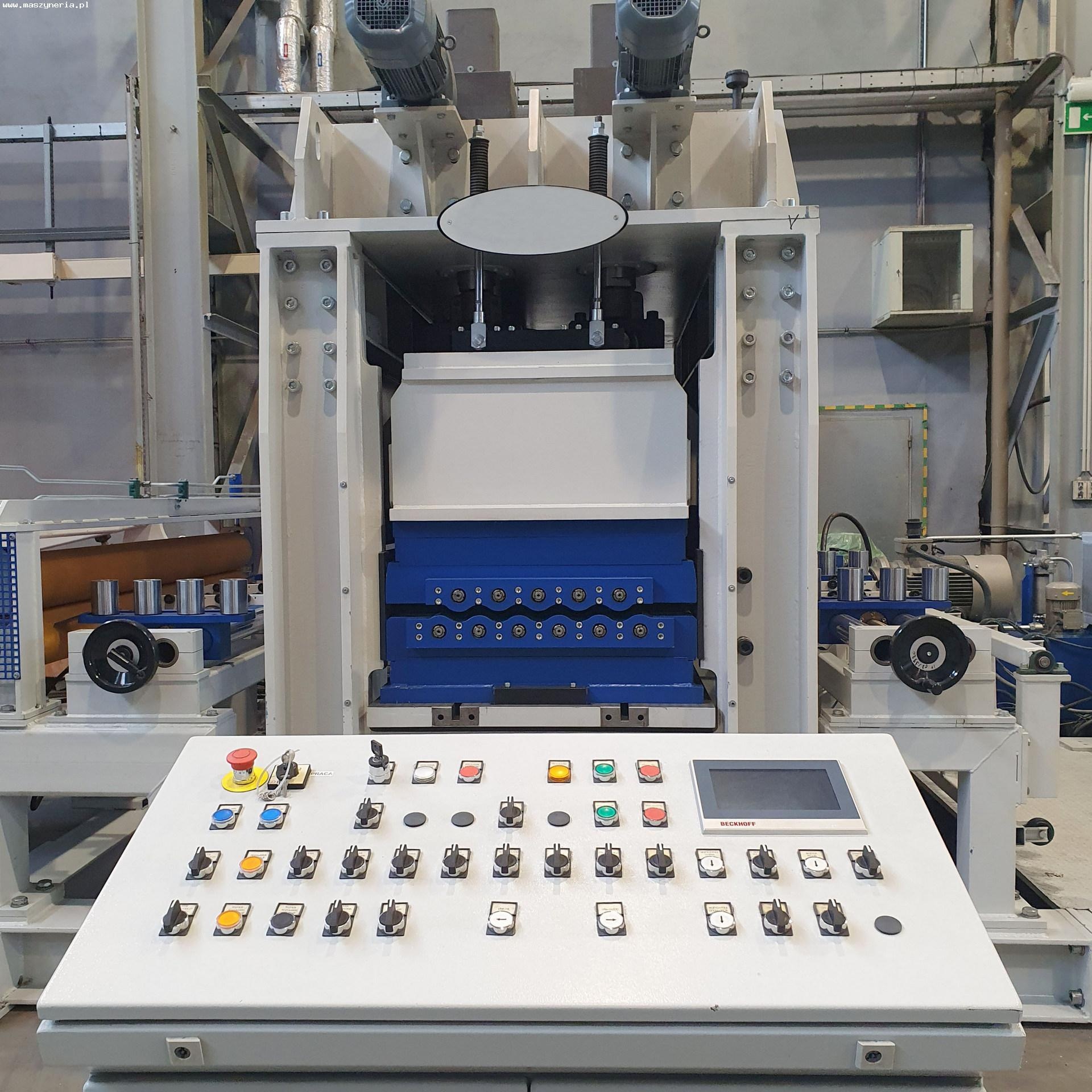

Устройство для правки

• максимальная ширина полосы: 2000 мм
• минимальная ширина полосы: 1000 мм
• максимальная толщина полосы: 6 мм
• минимальная толщина полосы: 2 мм
• количество правильных роликов (верхних): 5
• количество правильных роликов (внизу): 6
• защита от прогиба роликов: поддерживающая

Система двухстороннего фольгирования

• максимальная ширина полосы: 2000 мм
• минимальная ширина полосы: 1000 мм
• ручной запуск
• автоматическая резка плёнки
• прижим рабочего вала: пневматический

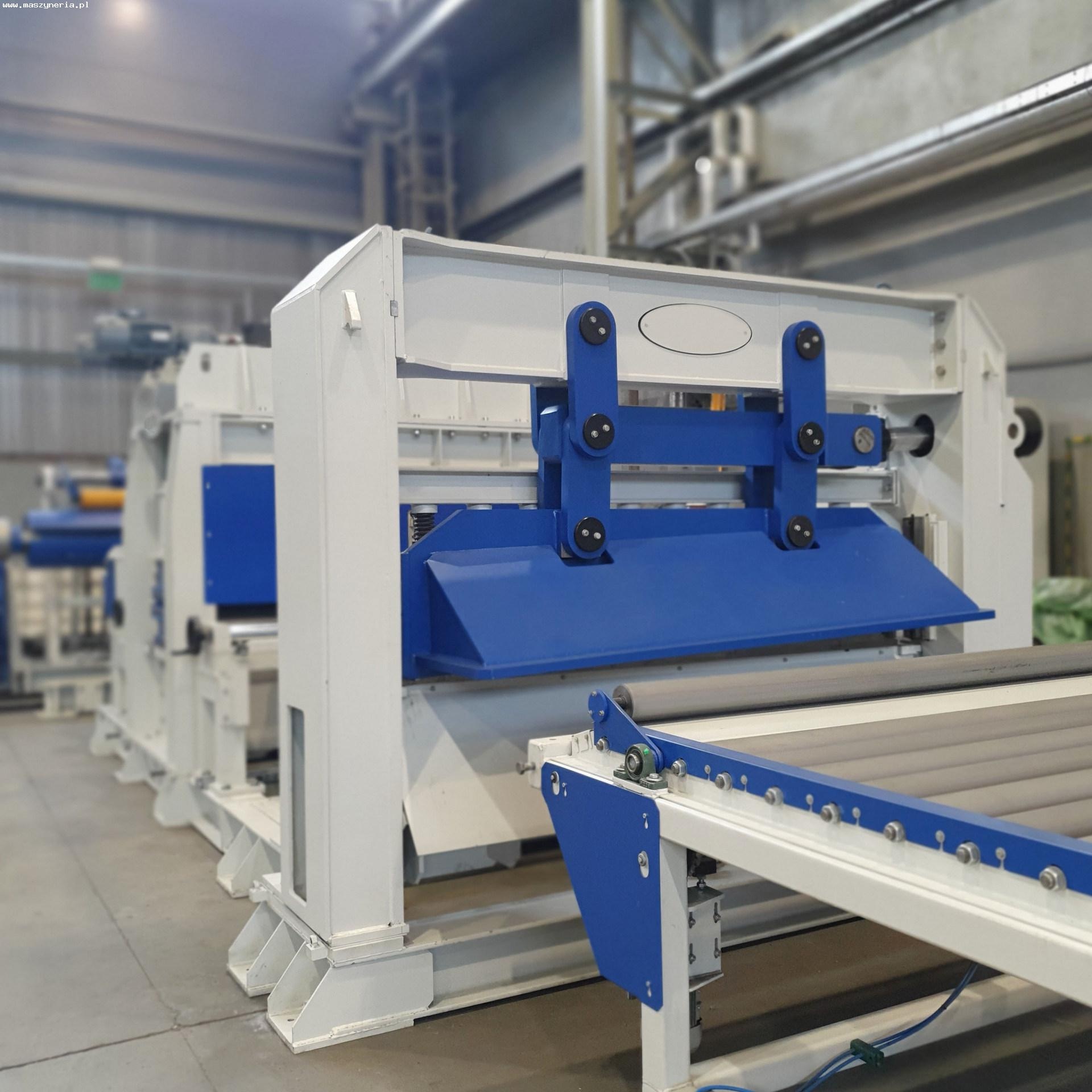

Гильотина

• максимальная ширина полосы: 2000 мм
• минимальная ширина полосы: 1000 мм
• максимальная толщина полосы: 6 мм
• минимальная толщина полосы: 2 мм
• сегментированные режущие ножи
• режим работы: старт-стоп
• привод верхнего ножа: гидравлический цилиндр

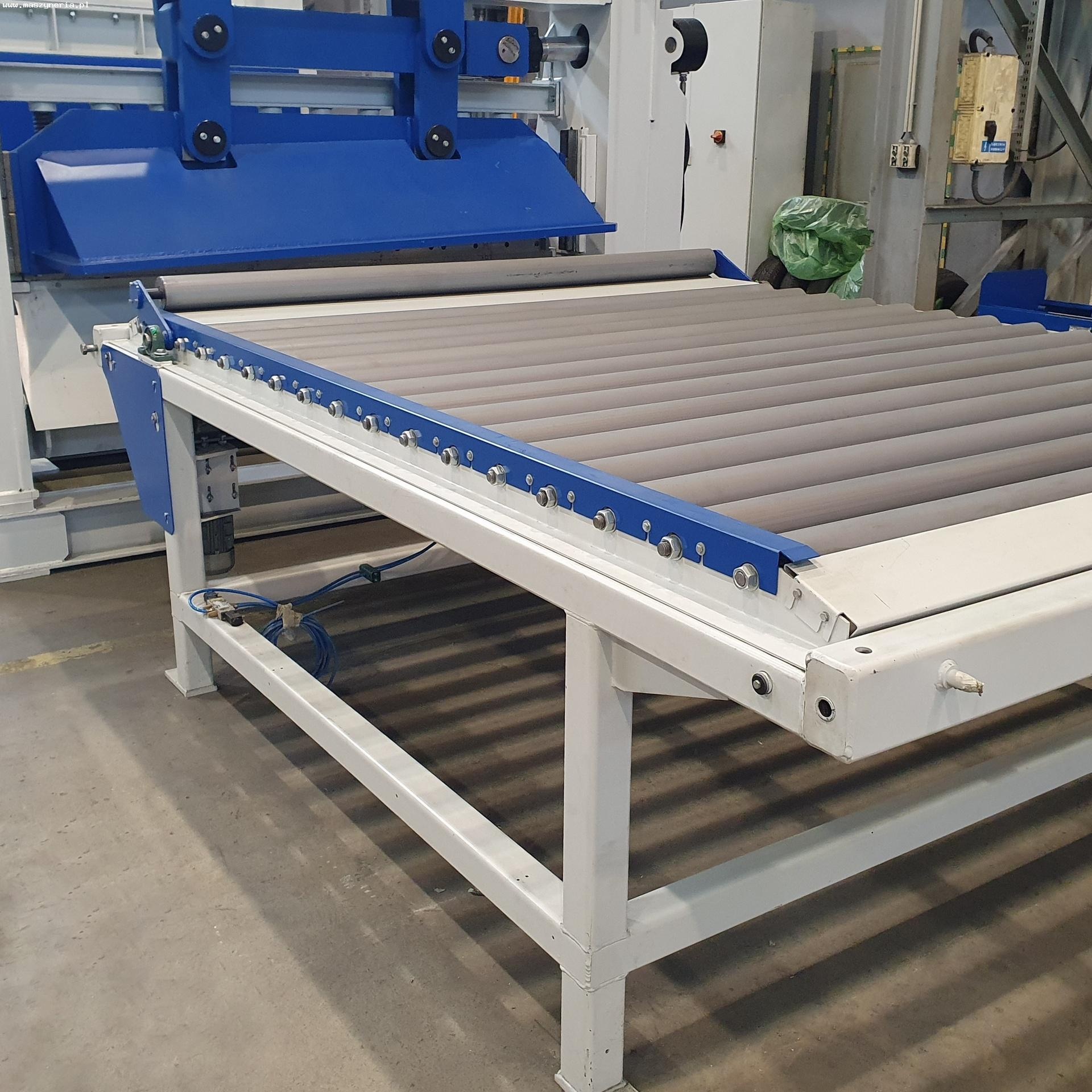

Сегментированный разгрузочный конвейер

• тип: роликовый
• количество сегментов: 2
• размеры конвейера (Д х Ш): 6000 x 2000 мм

Автоматическое устройство для укладки листов

• максимальные размеры листа (Д x Ш): 6000 x 2000 мм
• минимальные размеры листового металла (Д х Ш): 1000 x 1000 мм
• максимальный вес штабеля листов: 5000 кг

Пневматический блок

• минимальное рабочее давление: 8 бар
• требуемый класс чистоты (в соответствии с ISO 8573-1): 3.4.3
• требуемая точность фильтрации: 5 мкм
• допустимое содержание масла: 1 мг/м3
• точка росы: 3°C

Блок питания и управления

• электрическая защита (главные выключатели, автоматические выключатели сверхтока, выключатели двигателей, реле контроля фаз)
• источники питания и разделительные трансформаторы
• аппаратура управления (контакторы, реле)
• инверторы и устройства плавного пуска
• модули ввода и вывода ПЛК
• маршрутизатор удаленного доступа
