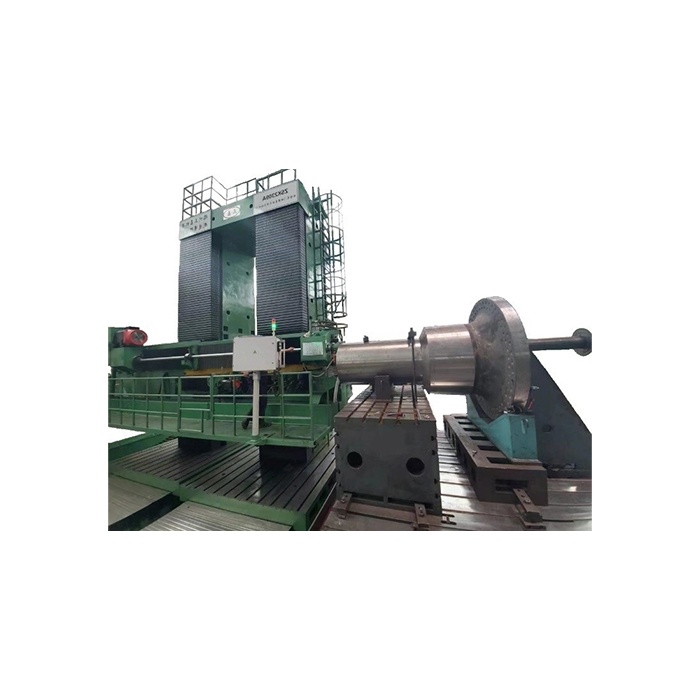

Станок глубокого сверления с ЧПУ ZNS2303Bx2M

Характеристики:

• Модель: ZNS2303Bx2M
• Способ обработки: Пушечное сверление глубоких отверстий
• Тип станины: Цельнолитая из чугуна HT300
• Ширина направляющих: 800 мм
• Макс. диаметр устанавливаемой заготовки: 500 мм
• Макс. длина устанавливаемой заготовки: 6 000 мм
• Макс. вес устанавливаемой заготовки: 4 000 кг
• Диапазон допустимого диаметра сверления: 4 – 35 мм
• Макс. глубина сверления: 2 000 мм
• Ход по оси X / Y: 600 / 1 000 мм
• Скорость быстрого хода по оси X / Y / Z: 3 000 мм/мин
• Диапазон подачи по оси Z: 0 – 500 мм/мин (бесступенчатая)
• Мощность и тип двигателя подачи по оси X / Y / Z: 2.5 / 2.5 / 1.8 кВт, серводвигатель
• Скорость вращения инструментального шпинделя: 500 – 5 000 об/мин
• Мощность двигателя инструментального шпинделя: 7.5 кВт
• Макс. скорость вращения заготовки: 100 об/мин
• Мощность двигателя главного шпинделя: 22 кВт
• Точность позиционирования по оси X / Y / Z: 0.06 мм
• Точность повторного позиционирования по оси X / Y / Z: 0.05 мм
• Точность диаметра отверстий: Квалитет Н8 – Н11
• Макс. отклонение оси для центрального отверстия: ≤ 0.5/1000 мм
• Макс. отклонение оси для эксцентричного отверстия: ≤ 1.0/1000 мм
• Шероховатость поверхности обработанных отверстий: Ra ≤ 6.3 мкм
• Диапазон давления системы подачи СОЖ: 1 – 10 МПа
• Диапазон расхода системы подачи СОЖ: 10 – 100 л/мин
• Мощность двигателя системы подачи СОЖ: 11 кВт
• Система ЧПУ: Fanuc 0i-TF Plus
• Система смазки направляющих и ШВП: Автоматическая
• Вспомогательные системы станка:
• Автоматическая система удаления стружки
• Гидравлический патрон для зажима заготовки
• Гидравлическая люнетная опора
• Параметры электропитания: 380 В / 50 Гц
• Габаритные размеры: 10 000 × 4 000 × 4 500 мм
• Вес: 40 000 кг
