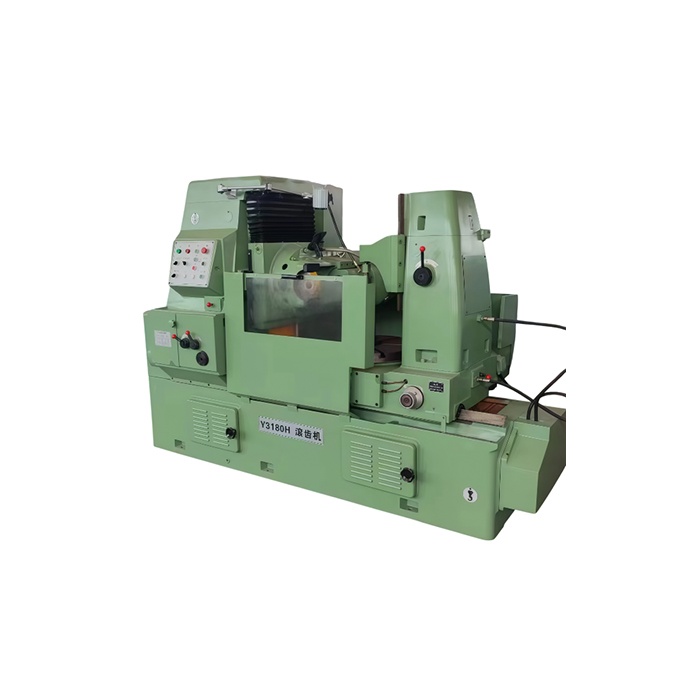

Зубофрезерный станок YM3180H

Характеристики:

• Модель: YM3180H
• Макс. диаметр обработки с задней стойкой: 800 мм
• Макс. диаметр обработки без задней стойки: 1 000 мм
• Макс. ширина венца обрабатываемого колеса: 300 мм
• Макс. модуль обрабатываемого колеса: 10 мм
• Минимальное число зубьев: 8 шт.
• Макс. угол нарезаемых зубьев: 60°
• Макс. вертикальный ход суппорта: 350 мм
• Скорость осевой подачи: 0.4 – 4 мм/об (12 передач)
• Скорость быстрого хода суппорта: 540 мм/мин
• Макс. угол поворота инструментальной головки: 240°
• Макс. размеры устанавливаемого инструмента: 180 × 180 мм
• Макс. осевое перемещение инструмента: 50 мм
• Диаметр инструментальных оправок: 22, 27, 32, 40 мм
• Скорость вращения инструмента: 40 – 200 об/мин (8 передач)
• Конус шпинделя: МТ5
• Диаметр рабочего стола:  800 мм
• Диаметр отверстия шпинделя рабочего стола: 80 мм
• Скорость быстрого хода рабочего стола: 500 мм/мин
• Макс. гидравлический быстрый ход рабочего стола: 50 мм
• Расстояние от оси инструмента до поверхности стола: 235 – 585 мм
• Расстояние от кронштейна до поверхности стола: 400 – 600 мм
• Мощность главного электродвигателя: 5.5 кВт, 1 500 об/мин
• Мощность двигателя осевого перемещения: 1.1 кВт, 1 500 об/мин
• Мощность двигателя гидравлического насоса: 0.55 кВт, 1 500 об/мин
• Мощность двигателя быстрого хода рабочего стола: 1.1 кВт, 910 об/мин
• Система смазки: Автоматическая
• Параметры электропитания: 380 В / 50 Гц
• Габаритные размеры: 2 752 × 1 490 × 1 870 мм
• Вес: 5 500 кг
