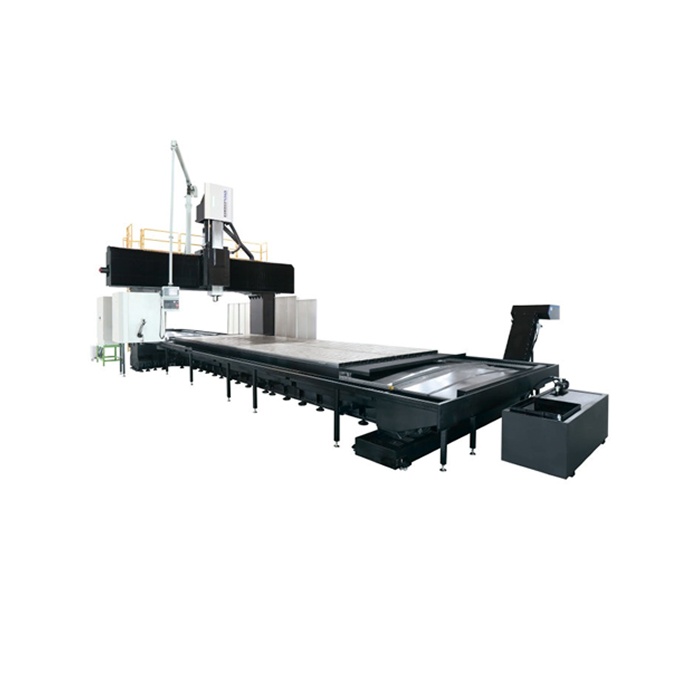

Портальный фрезерный обрабатывающий центр GMF10034R

Характеристики:

• Модель: GMF10034R

• Размер рабочего стола: 10 000 × 2 500 мм

• Макс. нагрузка на рабочий стол: 40 000 кг

• T-образные пазы: 11 – 28 × 200, 2 – 28 × 180

• Расстояние от торца шпинделя до рабочего стола: 160 – 1 160 мм

• Отверстие шпинделя: BT50, 100 мм

• Скорость вращения шпинделя: 10 – 5 000 об/мин

• Скорость подачи при резке: 7 000 мм/мин

• Серводвигатель шпинделя: Fanuc aiI22, 22 (26) кВт, 140 (223) Нм

• Ход по оси X / Y / Z: 10 200 / 3 900 / 1 000 мм

• Скорость быстрого хода по оси X / Y / Z: 10 000 / 12 000 / 10 000 мм/мин

• Направляющие по оси X: 3 роликовые направляющие HIWIN 55 мм

• Направляющие по оси Y: 2 роликовые направляющие HIWIN 55 мм

• Направляющие по оси Z: Направляющая скольжения

• ШВП по оси X: HIWIN / PMI 10030

• ШВП по оси Y: HIWIN / PMI 8030

• ШВП по оси Z: HIWIN / PMI 5030

• Серводвигатель оси X: Fanuc aiF40, 9 кВт, 53 Нм

• Серводвигатель оси Y: Fanuc aiF30, 7 кВт, 30 Нм

• Серводвигатель оси Z: Fanuc aiF40B, 6 кВт, 38 Нм

• Точность позиционирования по оси X / Y / Z: 0.060 / 0.025 / 0.016 мм

• Точность повторного позиционирования по оси X / Y / Z: 0.012 / 0.012 / 0.010 мм

• Магазин инструментов: 24T

• Макс. длина инструмента: 300 мм

• Макс. вес инструмента: 15 кг

• Система ЧПУ: Fanuc 0i-MF (1)

• Система смазки направляющих и ШВП: Автоматическая централизованная

• Система обдува шпинделя: Автоматическая

• Система удаления стружки: Автоматический конвейер

• Способ охлаждения электрошкафа: Кондиционер

• Параметры электропитания: 55 кВА / 380 В / 50 Гц

• Производитель основных электрокомпонентов: Schneider

• Габаритные размеры: 24 000 × 7 100 × 6 300 мм

• Вес: 87 000 кг
