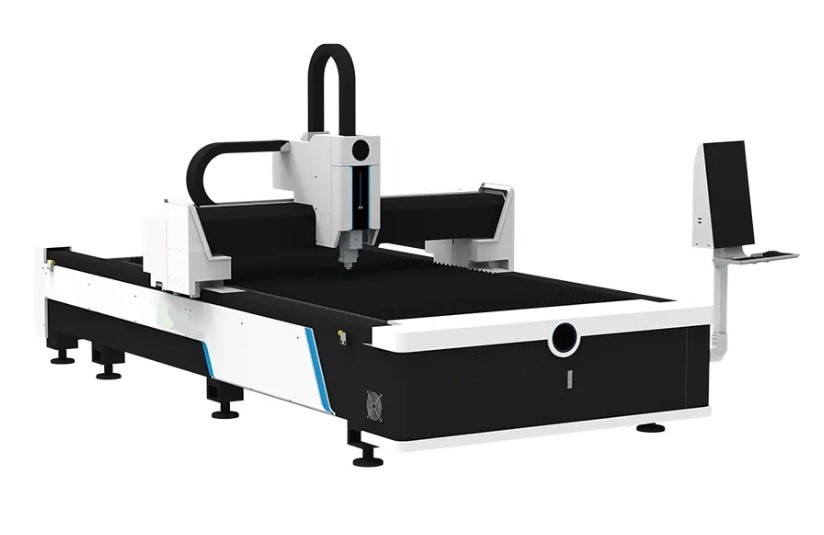

Станок лазерной резки IK-F3015-3000

Комплектациястанковлазернойрезки

Лазерный источник / Fiber Laser source

Raycus 3kw / 1,5kw CE

Система управления /Control system

Raytools

Лазерная режущая головка / Laser cutting head

Raytools BM110

Сервомоторы / Servo motor

Inovance 850W x 3 + 400 W x 1

Редуктор / Reducer

Motovario

Направляющие / Guide rail

HIWIN

Водоохладитель / Water chiller

S&A

Реечная передача / Rack and pinion

YYC

Электрокомпоненты и реле / Electrical component & Relay

CHINT

Пропорциональный клапан / Proportional valve

Inovance

Смазка / Lubrication

Автоматическая система смазки /

Auto lubrication system

Вытяжной вентилятор / Exhaust fan

1500W

Зональная вытяжка дыма / Partition dust removal

Вклюена / included

Защитные очки / Goggles

Включены / included

Дистанционный пульт / Remote handle

Включен / included

ПЛК / PLC

Пром. компьютер с сенсорным экраном 21.5”

Industry computer with 21.5" PAD monitor

Толщина резки / Cutting thickness

3000w

1500w

Вспомогательный газ / Auxiliary gas

Нержавеющая сталь / Stainless steel

≤8 mm

≤5 mm

N2

Углеродистая сталь / Carbon steel

≤22 mm

≤16 mm

O2

Remark: above thickness is max cutting thickness. Common cutting thickness should be decrease 1mm.

Примечание: указанная выше толщина является максимальной толщиной резки. Обычная толщина резки должна быть меньше на 1 мм.

Технические характеристики / Techinical Parameter

Модель / Model

GM-3015F

Рабочая зона / Working size

3050 х 1530 mm

Станина / Machine bed

Сварные листы / Plate welding

Портал / Gantry

Авиационный алюминий / Aviation aluminum

Макс. скорость пустой линии /

Max. blank line speed

100m/min

Размеры станка / Machine dimensions

4370 x 2250 x 2000 mm

Масса станка / Machine weight

2500 kg

Точность позиционирования / Positioning accuracy

±0.03 mm/m

Потребляемая мощность станка / Total power of the machine

1500w：19.86 KW / кВт
3000w：27.04 KW / кВт

Макс. Ускорение / Max. acceleration

1 G

Электропитание / Voltage

380V/50Hz/3P
