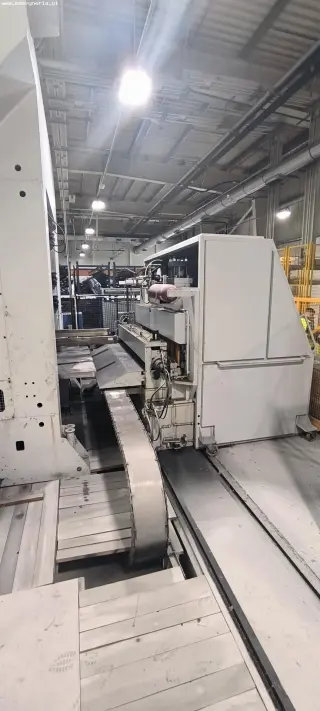

Линия для штамповки и пробивки рулонного металла COLOMBO AGOSTINO 225.400 была построена в 2006 году в Италии компанией Colombo Agostino S.p.A.

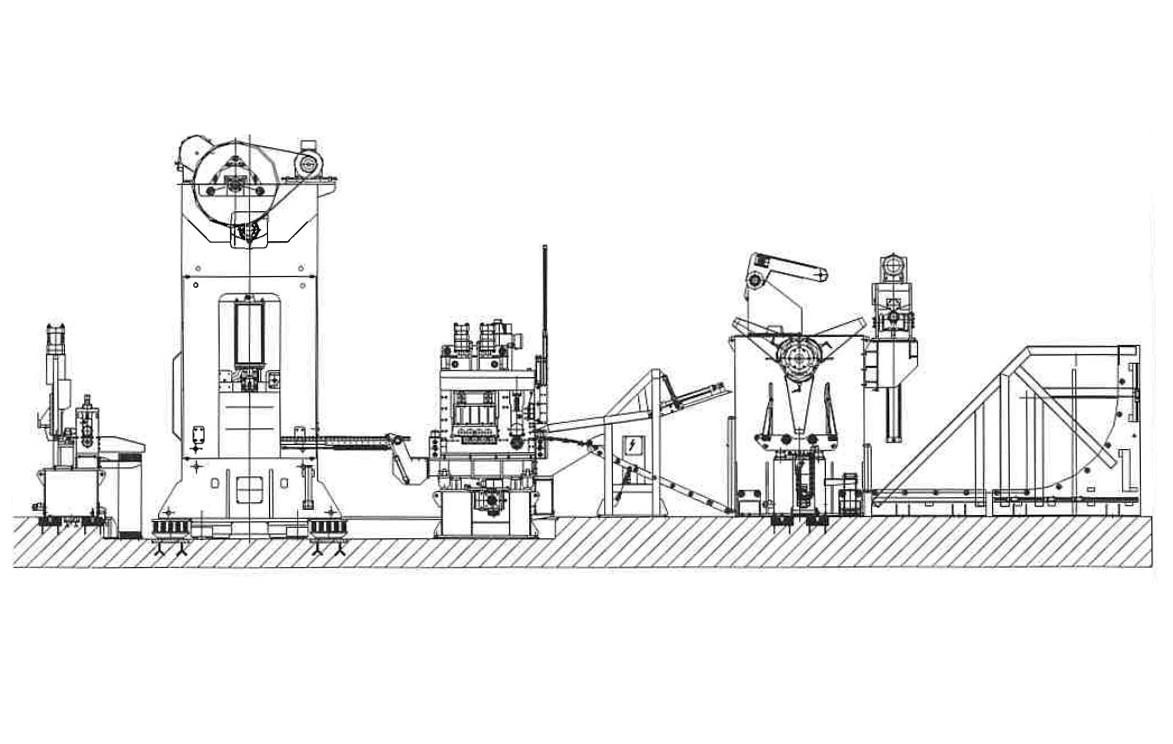

Линия пробивки рулонного металла является комплектной и состоит из следующих машин:
— зксцентриковый пресс 400 т: COLOMBO AGOSTINO
— pазматыватель листового металла: DEF CT 3/128
— подъемный стол для рулонов
— правка листового металла RA 3000/4-8/120 AR ZZ F.D. с роликовым конвейером
— гильотинные ножницы

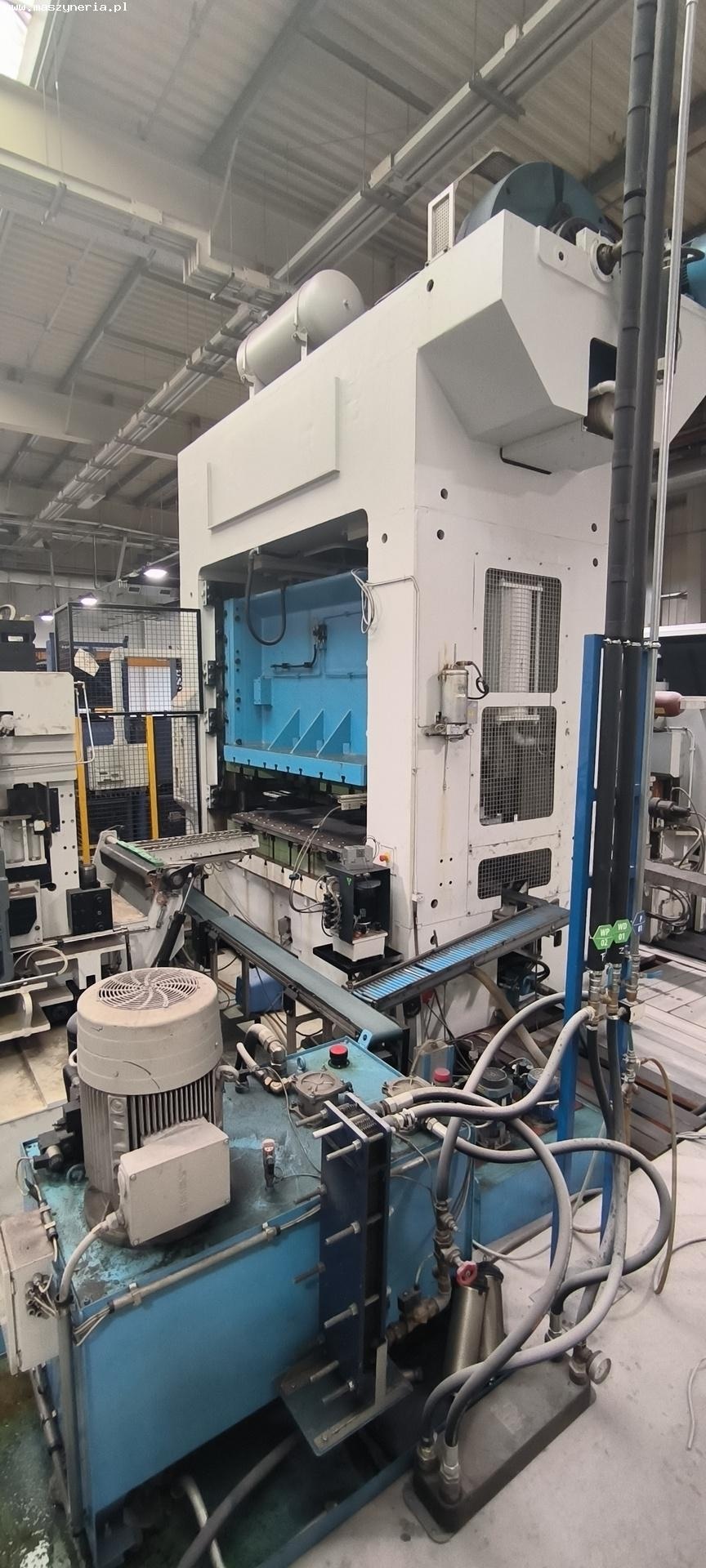

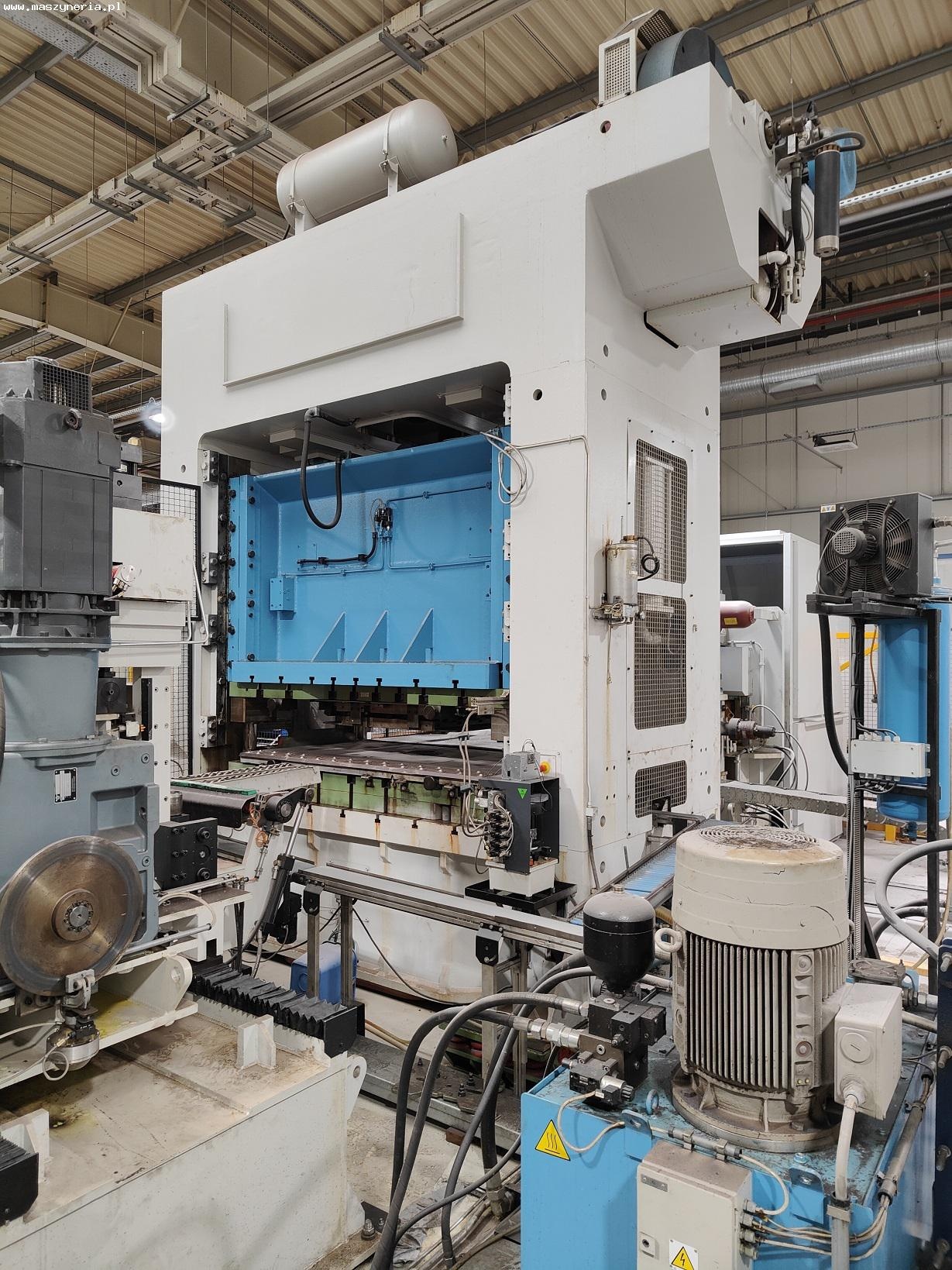

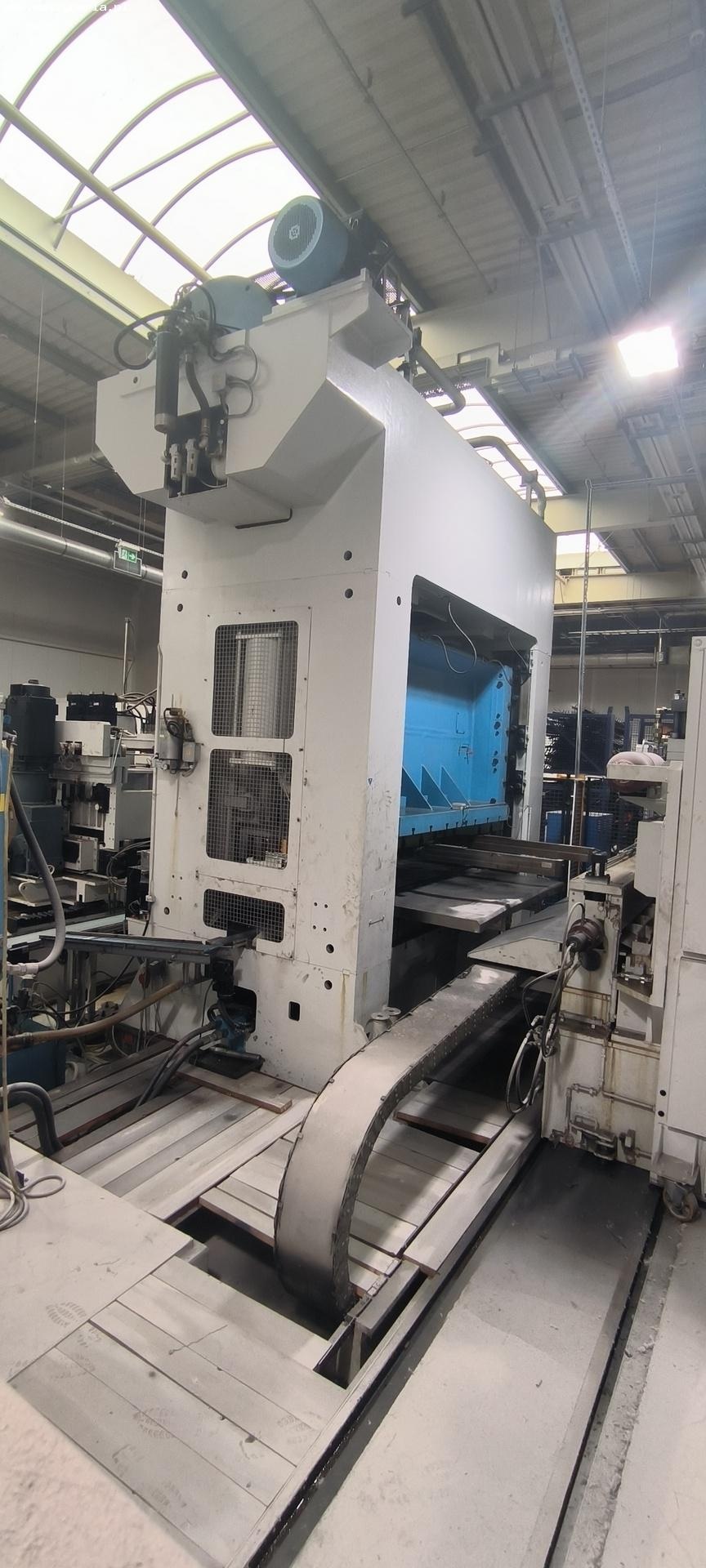

Технические характеристики механического пресса COLOMBO AGOSTINO 225.400
- максимальное усилие пресса: 400 т (4000 кН)
- количество ходов ползуна (в непрерывном режиме): 13-30/мин
- длина хода ползуна: 200 мм
- регулировка хода ползуна: 300 мм
- максимальный размер инструмента (Д x Ш x В): 1600 x 2500 x 700 мм
- максимальный вес инструмента: 7000 кг
- положение останова коленчатого вала: верхняя мертвая точка (OT)
- максимальная скорость вращения маховика: 489 об/мин
- номинальное положение нижней мертвой точки: 12 мм
- безопасное расстояние: 260 мм
- время остановки: 0,15 с
- давление воздуха: 5-6 бар
- установленная мощность: 40 кВт
- источник питания: 400 В; 50 Гц
- вес машины COLOMBO AGOSTINO 255.400: 75000 кг
Технические характеристики системы подачи листового металла CISAM IMPIANTI
Общие данные
- количество осей: 2 (X, Y)
- тип материала: горяче- и холоднокатаная сталь
- максимальная толщина полосы: 7 мм
- минимальная толщина полосы: 1,5 мм
- максимальная ширина полосы: 1300 мм
- минимальная ширина полосы: 150 мм
- уровень шума: 79 дБ(A)

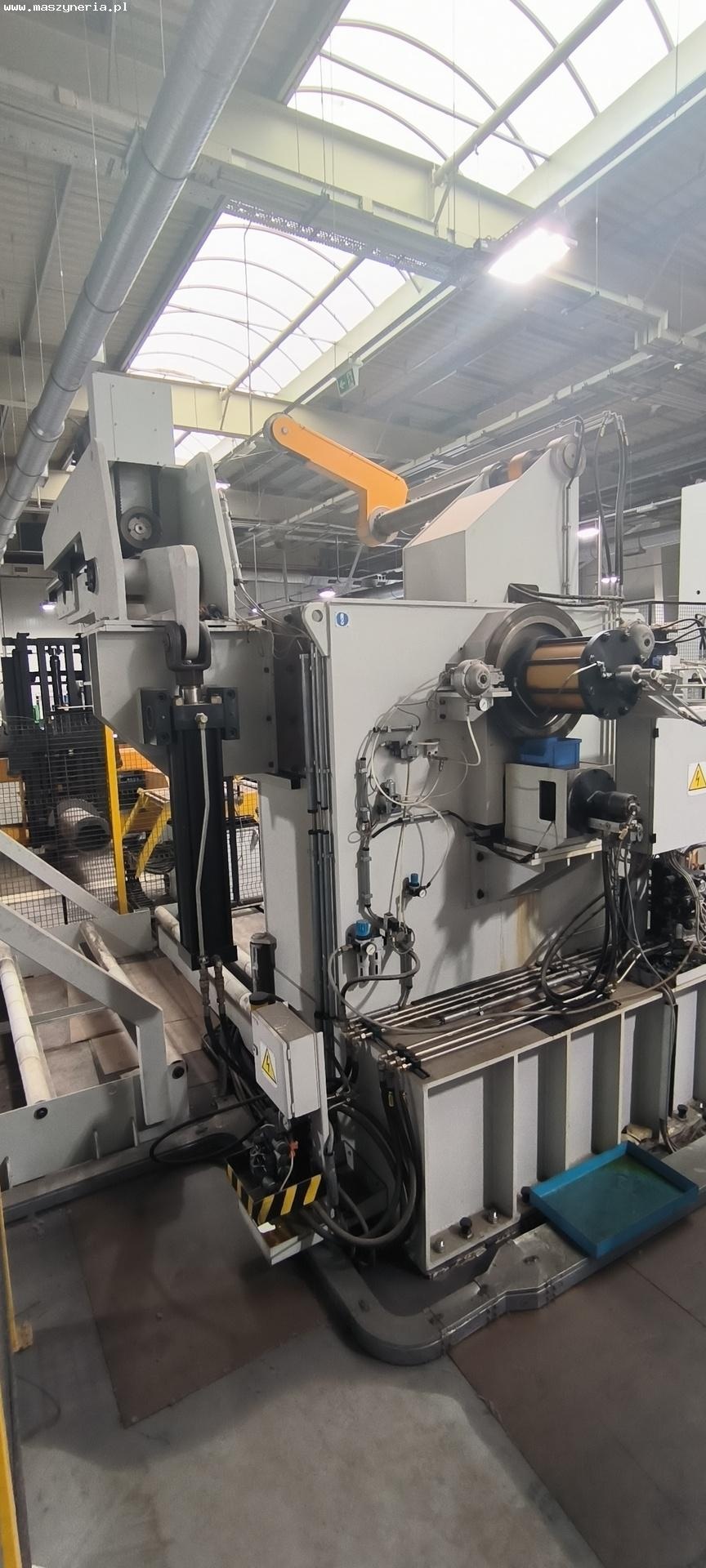

Разматыватель листового металла DEF CT 3/128
- грузоподъемность: 13000 кг
- максимальный внутренний диаметр рулона: 610 мм
- минимальный внутренний диаметр рулона: 508 мм
- внешний диаметр рулона: 1800 мм
Подъемный стол для рулонов
- высота подъема: 600 мм
- подача: 2500 мм
Правка листового металла RA 3000/4-8/120 AR ZZ F.D.
- подача по оси X: 1-9999,9 мм
- подача по оси Y: ± 500 мм
- скорость подачи: 66 м/мин
- медленный ход: 1250 мм
- количество подающих роликов: 2
- диаметр подающих роликов: 180 мм
- количество правльных роликов: 8
- диаметр правльных роликов: 82 мм
- максимальный диаметр диска: 600 мм
- минимальный диаметр диска: 170 мм
