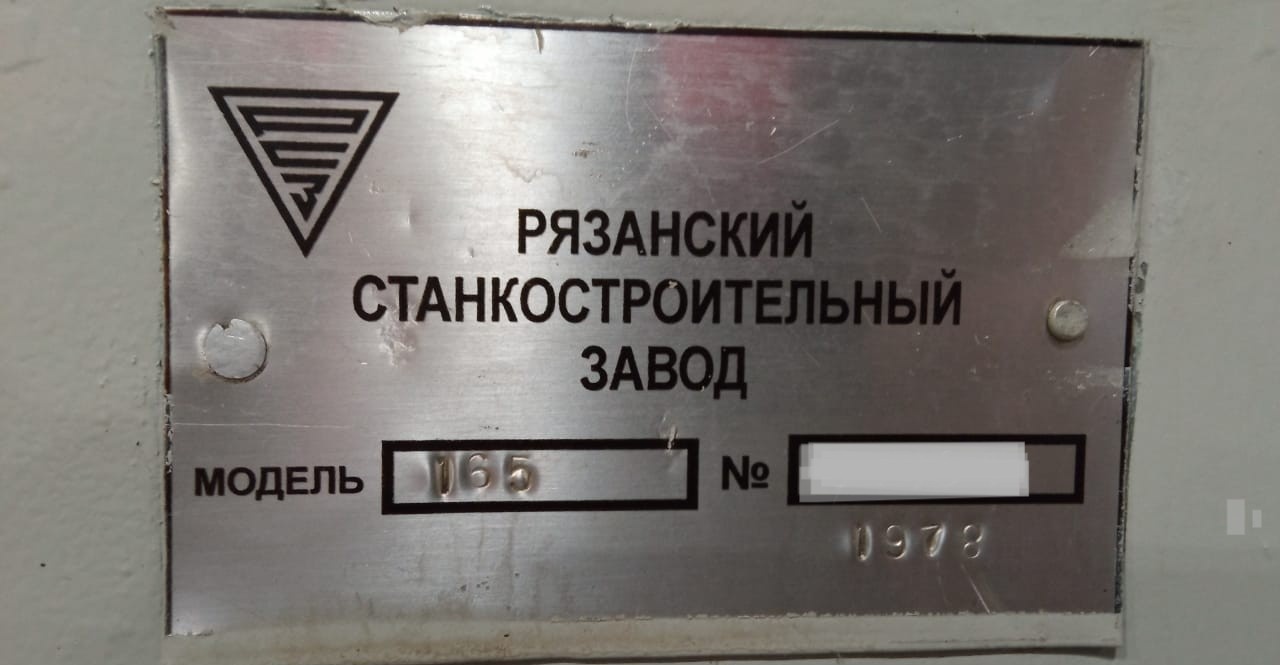

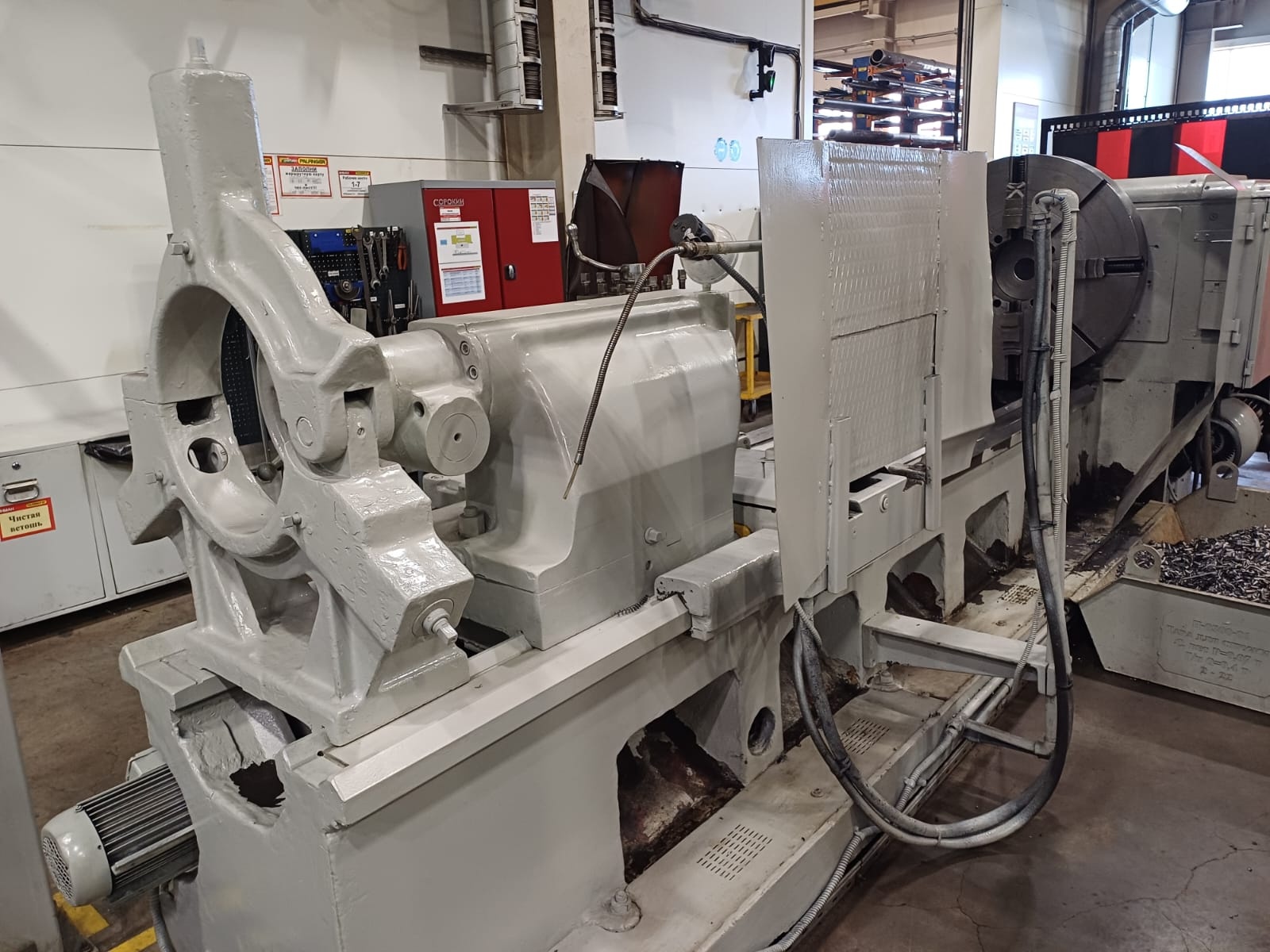

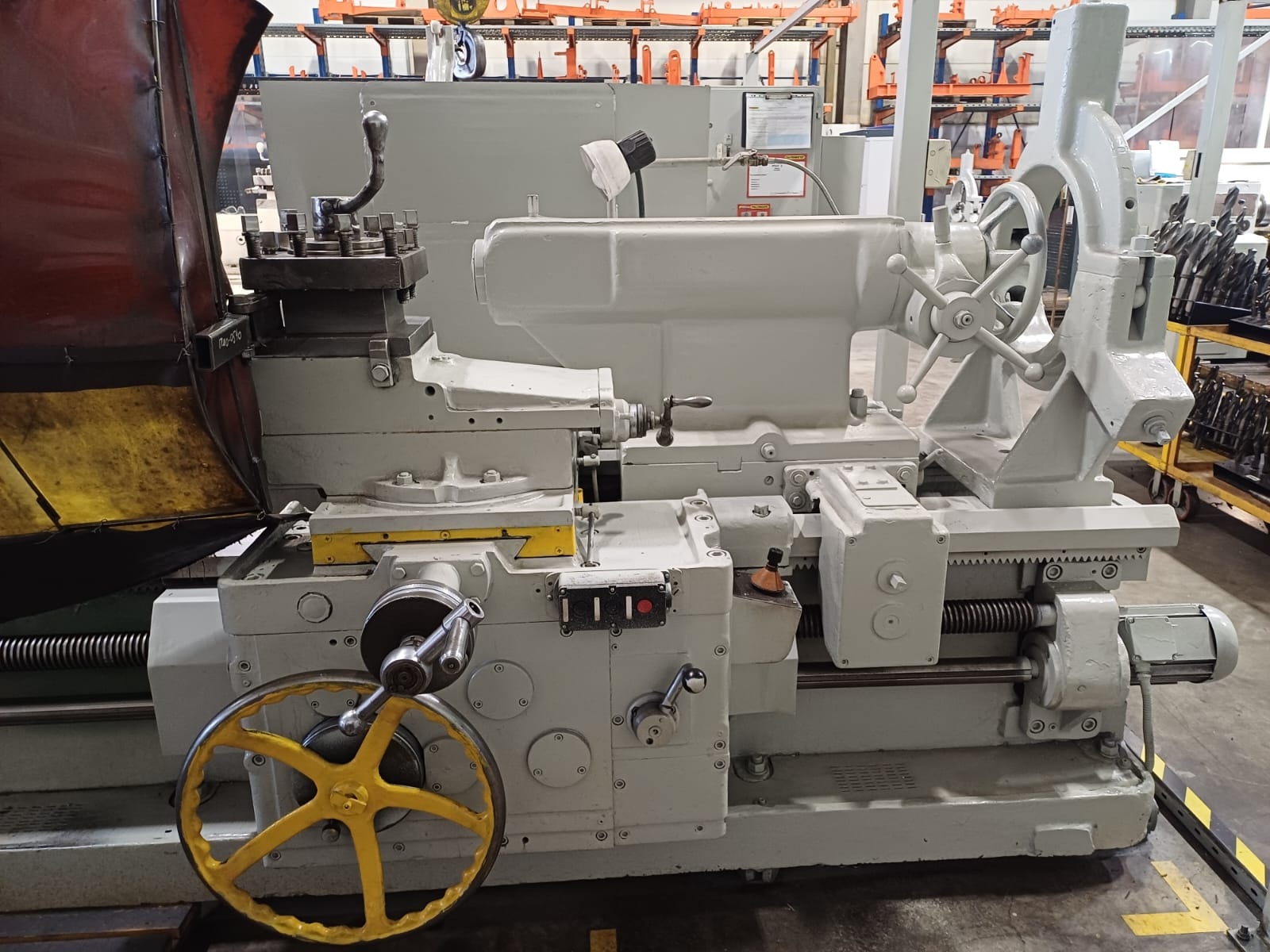

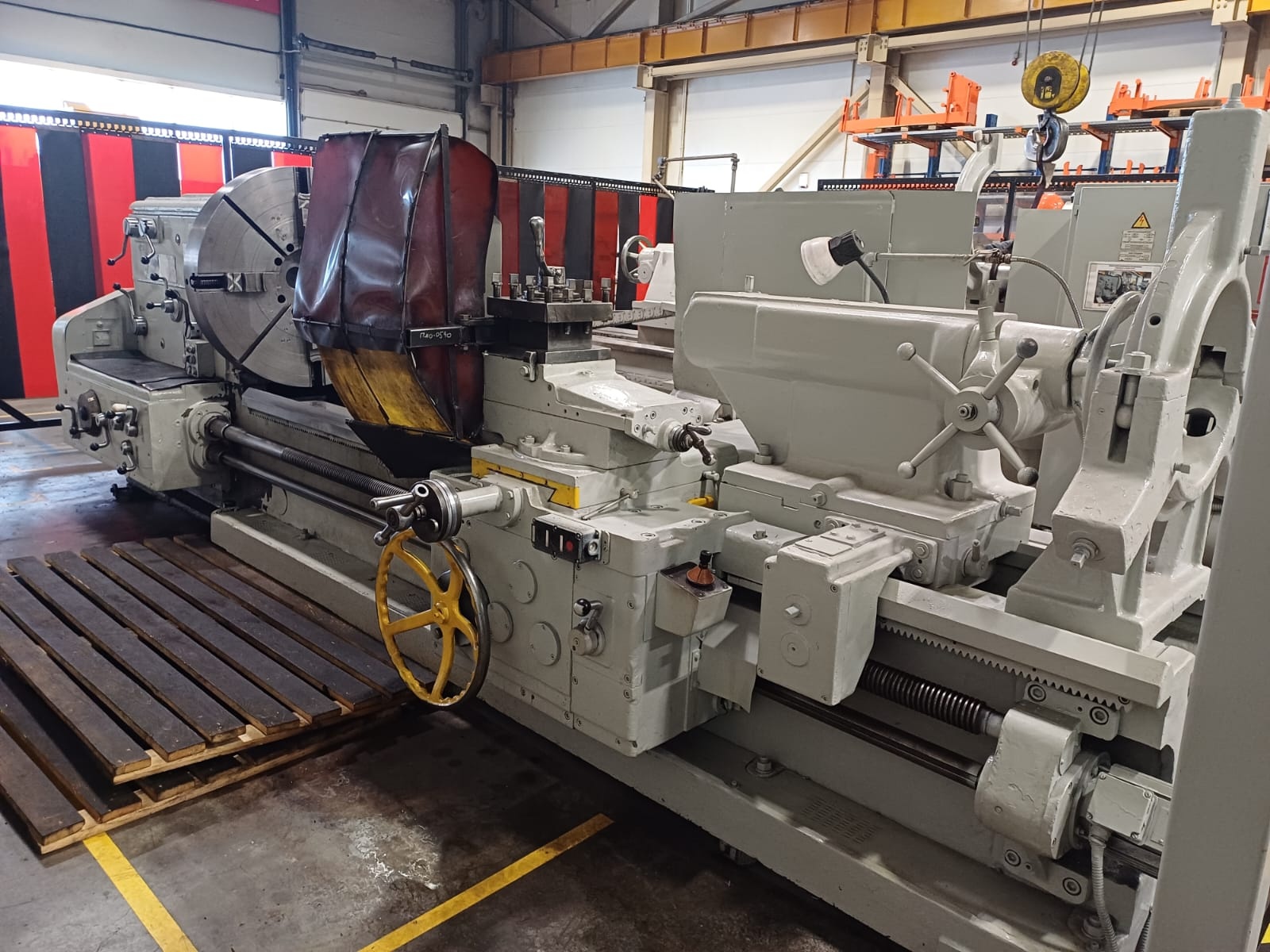

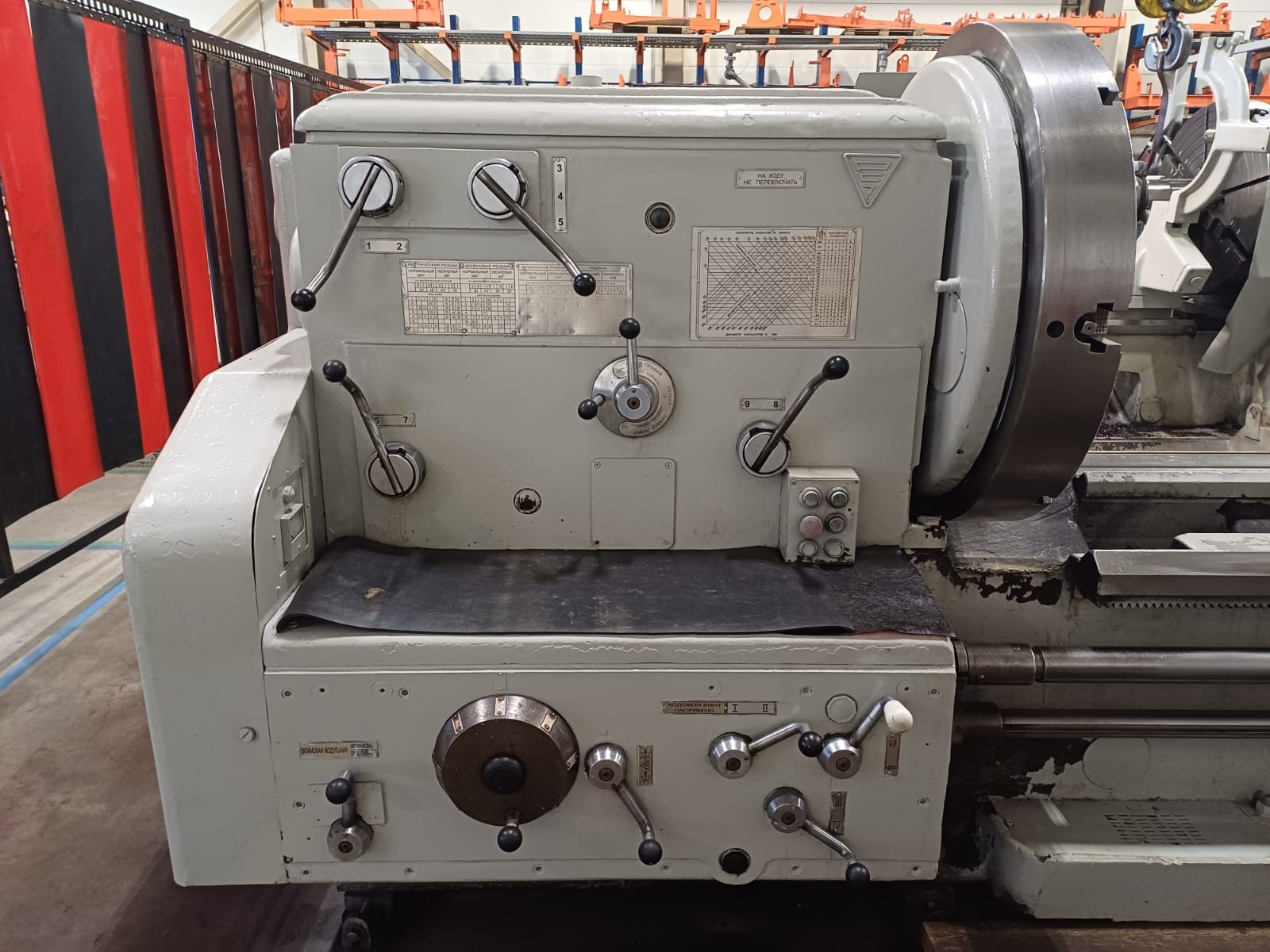

Станок 165 универсальный РМЦ 2800

Токарно-винторезный станок предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб - метрической, модульной, дюймовой и питчевой).

Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка 165 позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.

Основные параметры:

* Класс точности по ГОСТ 8-82: Н;

* Наибольший диаметр обрабатываемой заготовки над станиной, мм: 1000;

* Наибольший диаметр обрабатываемой заготовки над суппортом, мм: 600;

* Наибольшая длина заготовки (РМЦ), мм: 2800;

* Высота устанавливаемого резца, мм: 45 х 45;

* Наибольшая масса заготовки в центрах, кг: 5000;

Шпиндель:

* Диаметр сквозного отверстия в шпинделе, мм: 85;

* Наибольший диаметр зажимаемого прутка, мм: 80;

* Число ступеней частот прямого вращения шпинделя: 24;

* Частота прямого вращения шпинделя, об/мин: 5...500;

* Размер внутреннего конуса в шпинделе: 100, 1:20;

* Конец шпинделя по ГОСТ 12595-72: 1-15М;

* Торможение шпинделя: есть;

Подачи:

* Наибольшее продольное перемещение суппорта РМЦ=3000, мм: 2520;

* Наибольшее поперечное перемещение суппорта, мм: 600;

* Цена деления лимба при продольном перемещении, мм: 0,1;

* Цена деления лимба при поперечном перемещении, мм: 0,05;

* Наибольшее продольное перемещение на оборот лимба, мм: 50;

* Наибольшее поперечное перемещение на оборот лимба, мм: 6;

* Число ступеней продольных подач: 32;

* Пределы продольных подач, мм/об: 0,20..3,05;

* Пределы поперечных подач, мм/об: 0,07..1,04;

* Наибольшее продольное усилие резания Pz, кН: 12;

* Наибольшее поперечное усилие резания Pх, кН: 780;

* Скорость быстрых перемещений суппорта, продольных, м/мин: 2,16;

* Скорость быстрых перемещений суппорта, поперечных, м/мин: 0,735;

* Пределы шагов нарезаемых резьб метрических, мм: 1...120;

* Пределы шагов нарезаемых резьб дюймовых: 28...¼;

* Пределы шагов нарезаемых резьб модульных: 0,5...30;

* Количество нарезаемых резьб питчевых: нет;

* Выключающие упоры продольные: нет;

* Выключающие упоры поперечные: нет;

Резцовые салазки (верхний суппорт):

* Наибольшее перемещение резцовых салазок, мм: 240;

* Цена деления лимба перемещения резцовых салазок, мм: 0,05;

Задняя бабка:

* Центр в шпинделе по ГОСТ 13214-79: Морзе 5;

* Наибольшее перемещение пиноли, мм: 300;

Электрооборудование:

* Количество электродвигателей на станке: 3;

* Электродвигатель главного привода, кВт: 22;

* Электродвигатель быстрого хода суппорта, кВт: 1,5;

* Насос охлаждения (помпа): ПА-22;

Габариты и масса станка:

* Габариты станка (длина ширина высота) РМЦ=2800, мм: 5825 х 2100 х 1760;

* Масса станка, кг: 12500.
