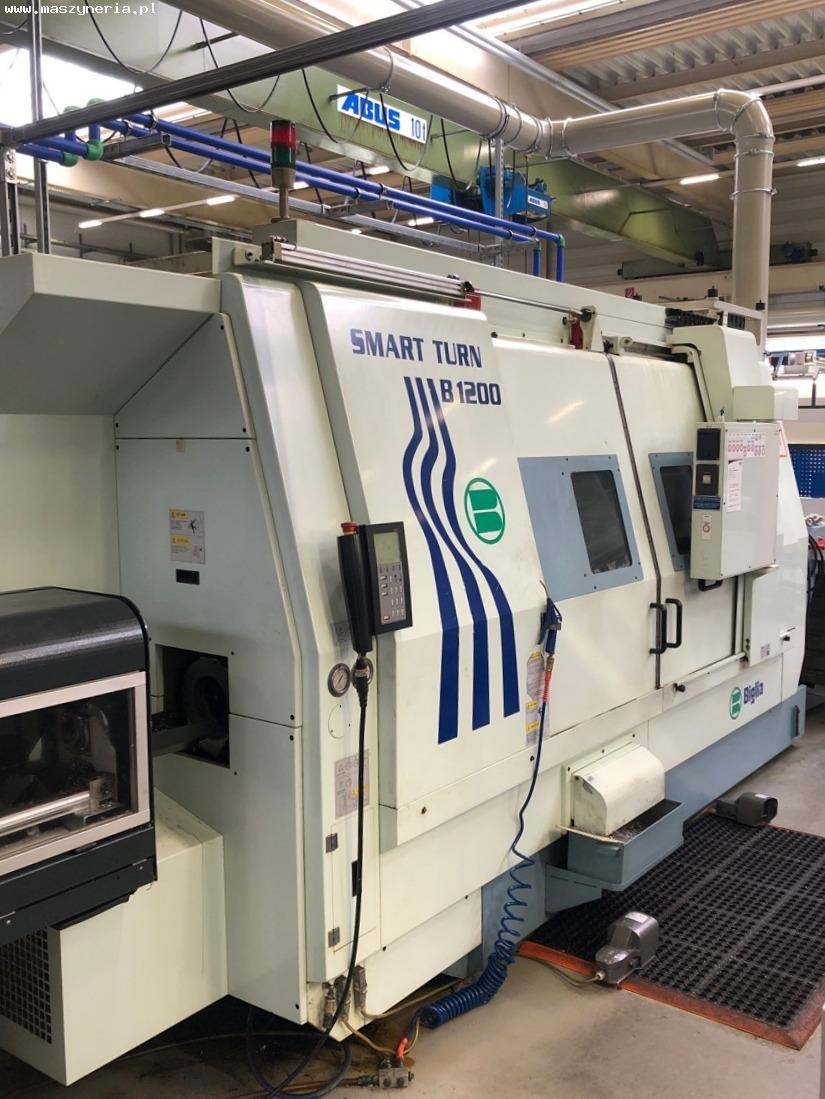

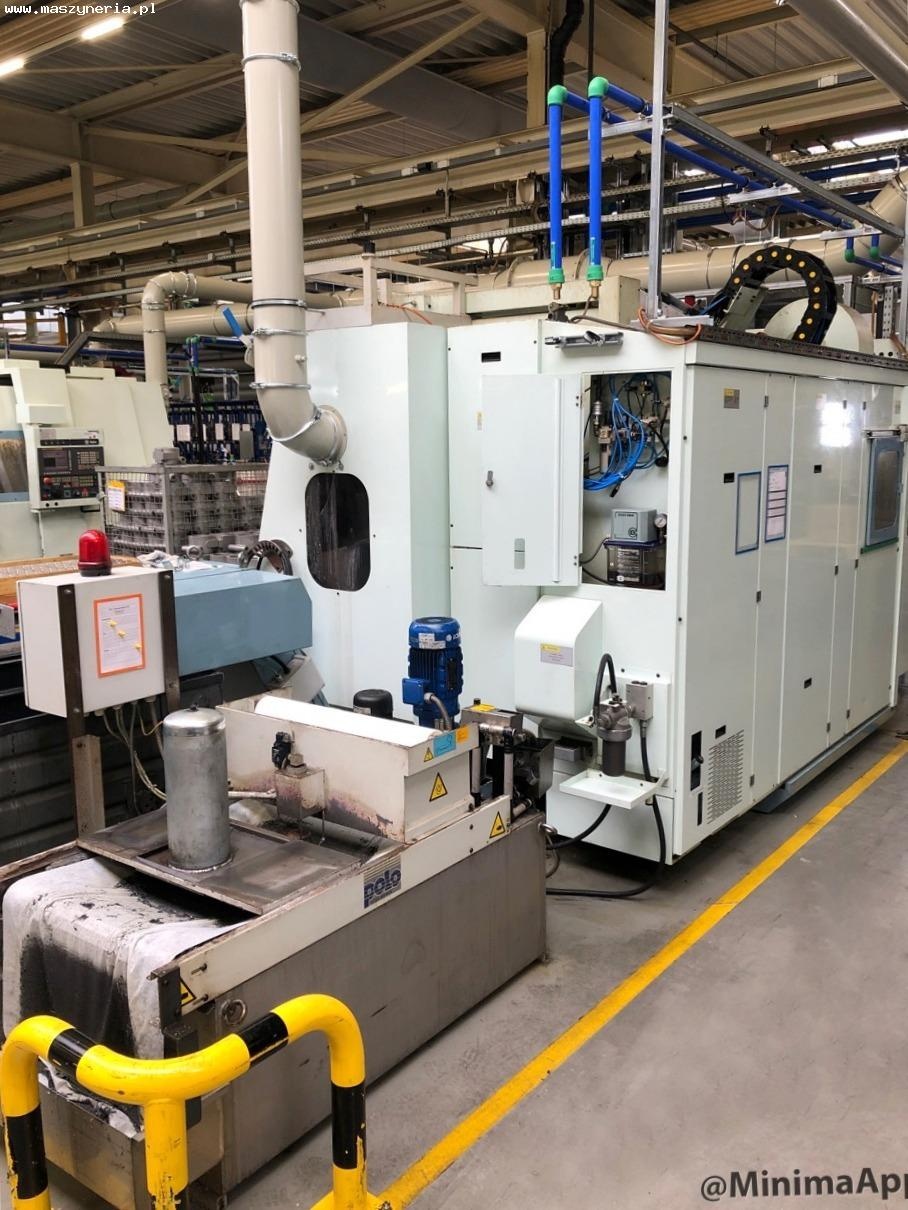

Токарный станок с ЧПУ BIGLIA SMART TURN B1200 был построен в 2008 году в Италии компанией OFFICINE E. BIGLIA & C. S.p.A.
Технические характеристики токарного станка с ЧПУ BIGLIA SMART TURN B1200
Общие данные
- количество осей: 4 (X,Y,Z,B)
- максимальный диаметр заготовки: 580 мм
- максимальная ширина заготовки: 1200 мм
- подача по оси X/Y/Z: 520/210/1300 мм
- угол поворота по оси B: 205°
- быстрое перемещение по оси X/Y/Z: 20/12/20 м/мин
- время работы: 23136 ч
- время включения машины: 75871 ч
- общая мощность: 55 кВт
- максимальный уровень шума: 79 дБ
- электропитание: 400 В; 50 Гц
- габариты (Д х Ш х В): 5550 х 2250 х 2450 мм
- вес машины BIGLIA SMART TURN B1200: 9000 кг
Главный шпиндель
- максимальная скорость вращения: 3000 об/мин
- держатель инструмента: HSK 63A
- максимальный диаметр резцедержателя: 315 мм
- диаметр отверстия: 106 мм
- мощность привода: 25 кВт
- максимальный крутящий момент: 795 Нм
- ось C
- индексация оси C: 0,001°

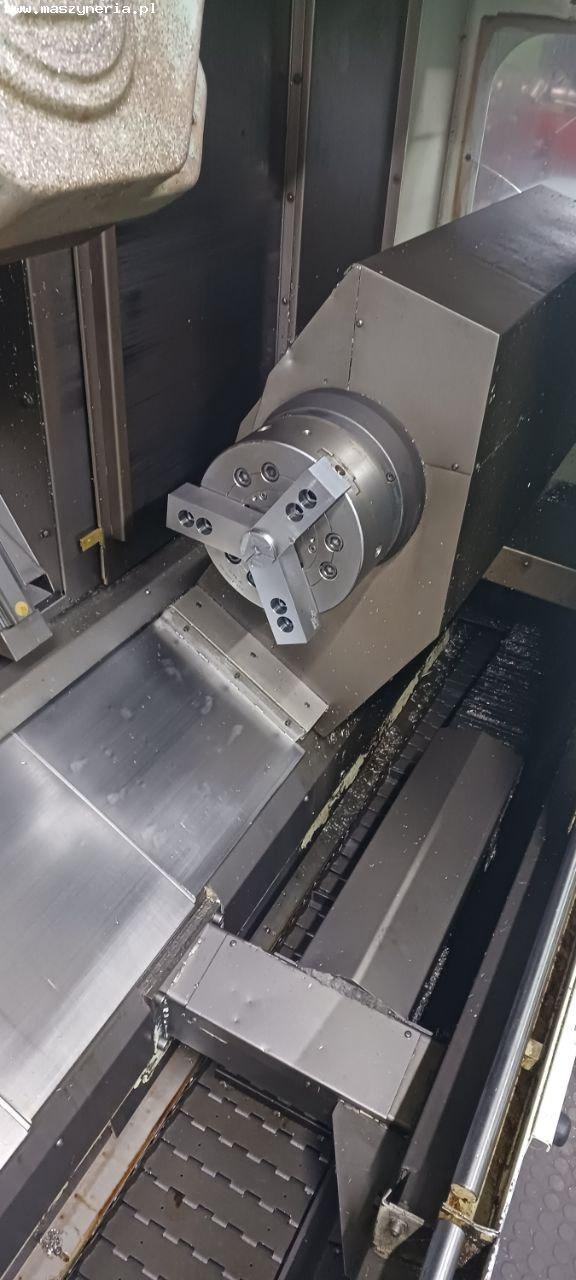

Контршпиндель
- максимальная скорость вращения: 3500 об/мин
- держатель инструмента: HSK 63A
- максимальный диаметр резцедержателя: 250 мм
- диаметр отверстия: 76 мм
- максимальный крутящий момент: 334 Нм
- ось C
- индексация оси C: 0,001°
Магазин инструментов
- количество позиций: 40
- максимальный диаметр инструмента (соседние позиции заняты/ соседние позиции пусты): 80/140 мм
- максимальная длина инструмента: 295 мм
- максимальный вес инструмента: 7 кг
- максимальная скорость вращающихся инструментов: 6000 об/мин
- время смены инструмента: 5 с
- мощность привода вращающихся инструментов: 9 кВт
- максимальный крутящий момент: 86 Нм
Оснащение токарного станка BIGLIA

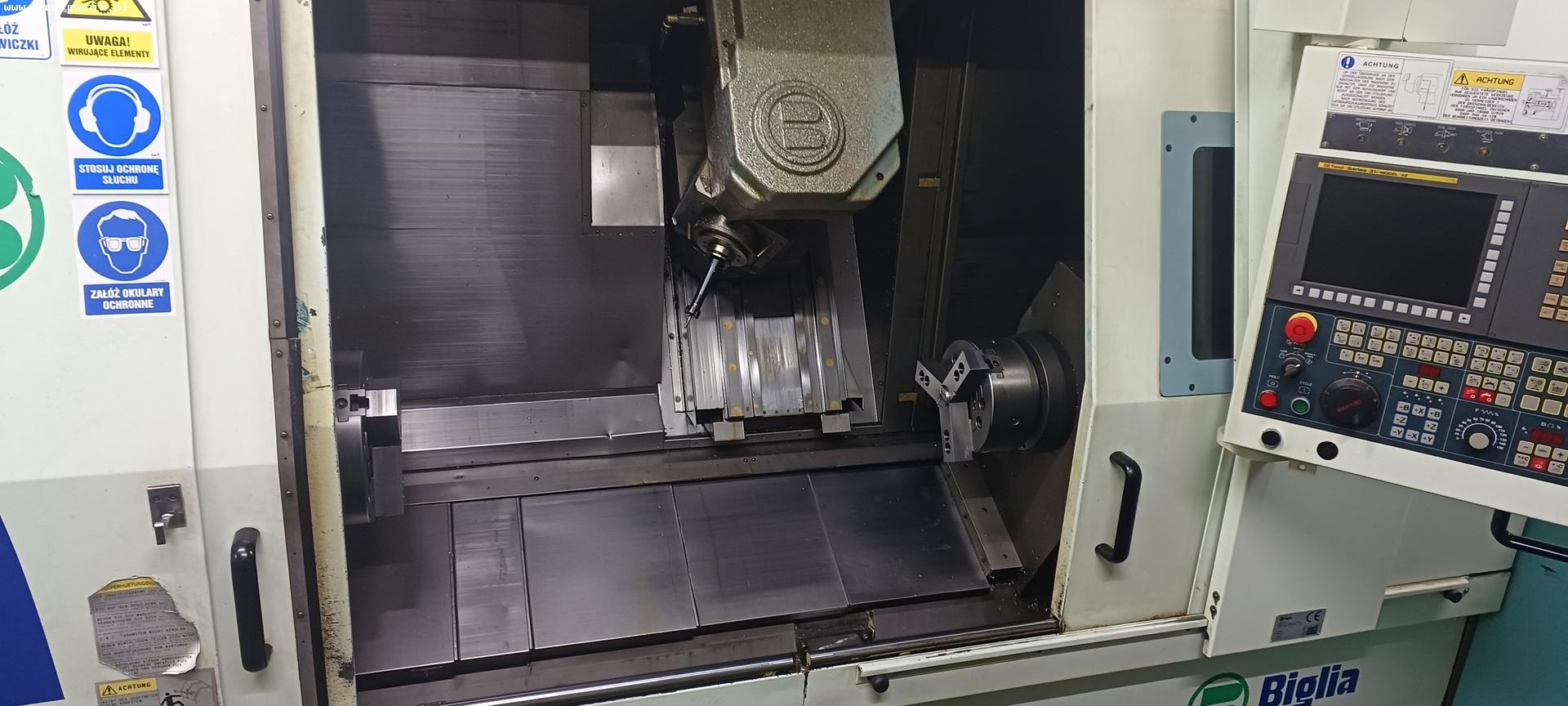

- yправление ЧПУ: FANUC Series 31i

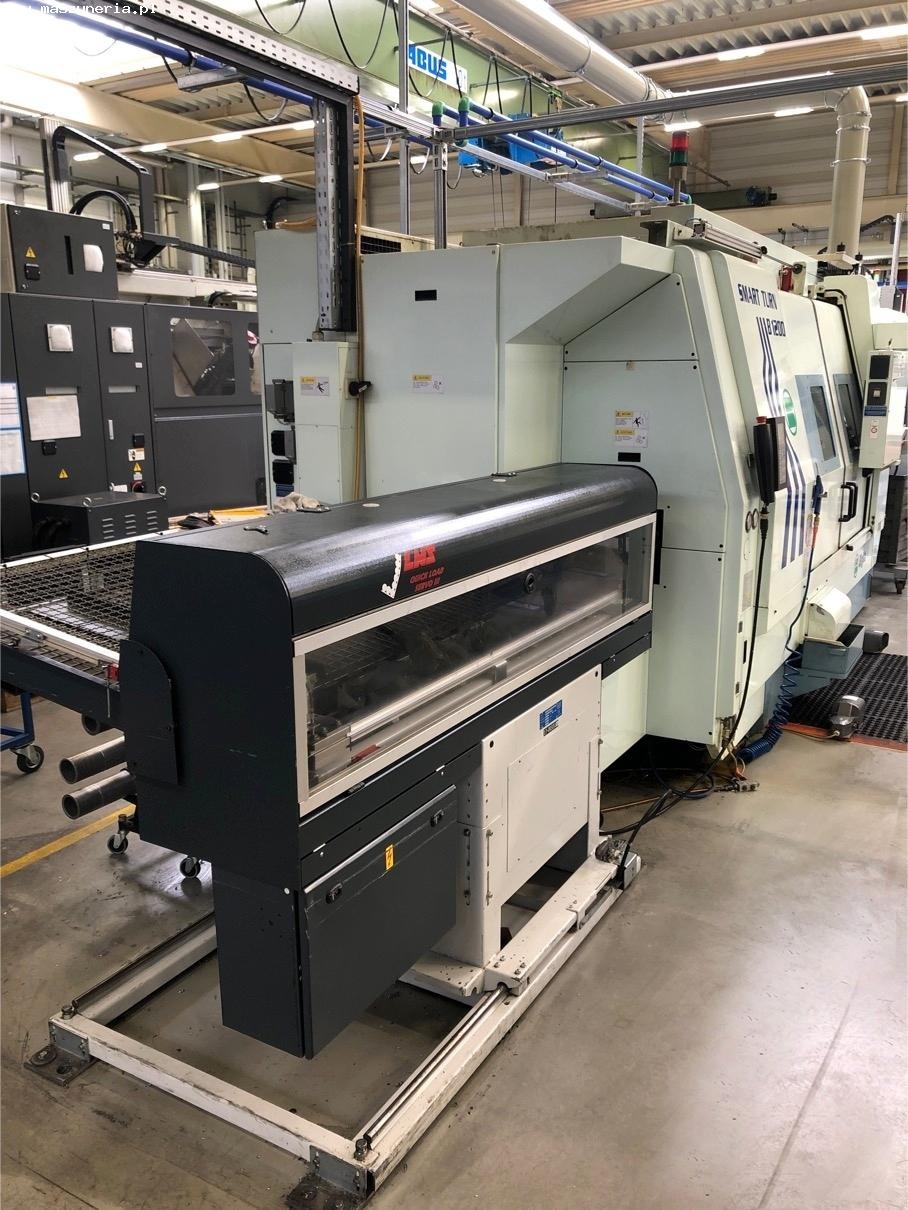

- устройство подачи прутка: LNS QUICK LOAD SERVO III
- ось Y
- контршпиндель
- 40-позиционный магазин инструментов
- конвейер стружки

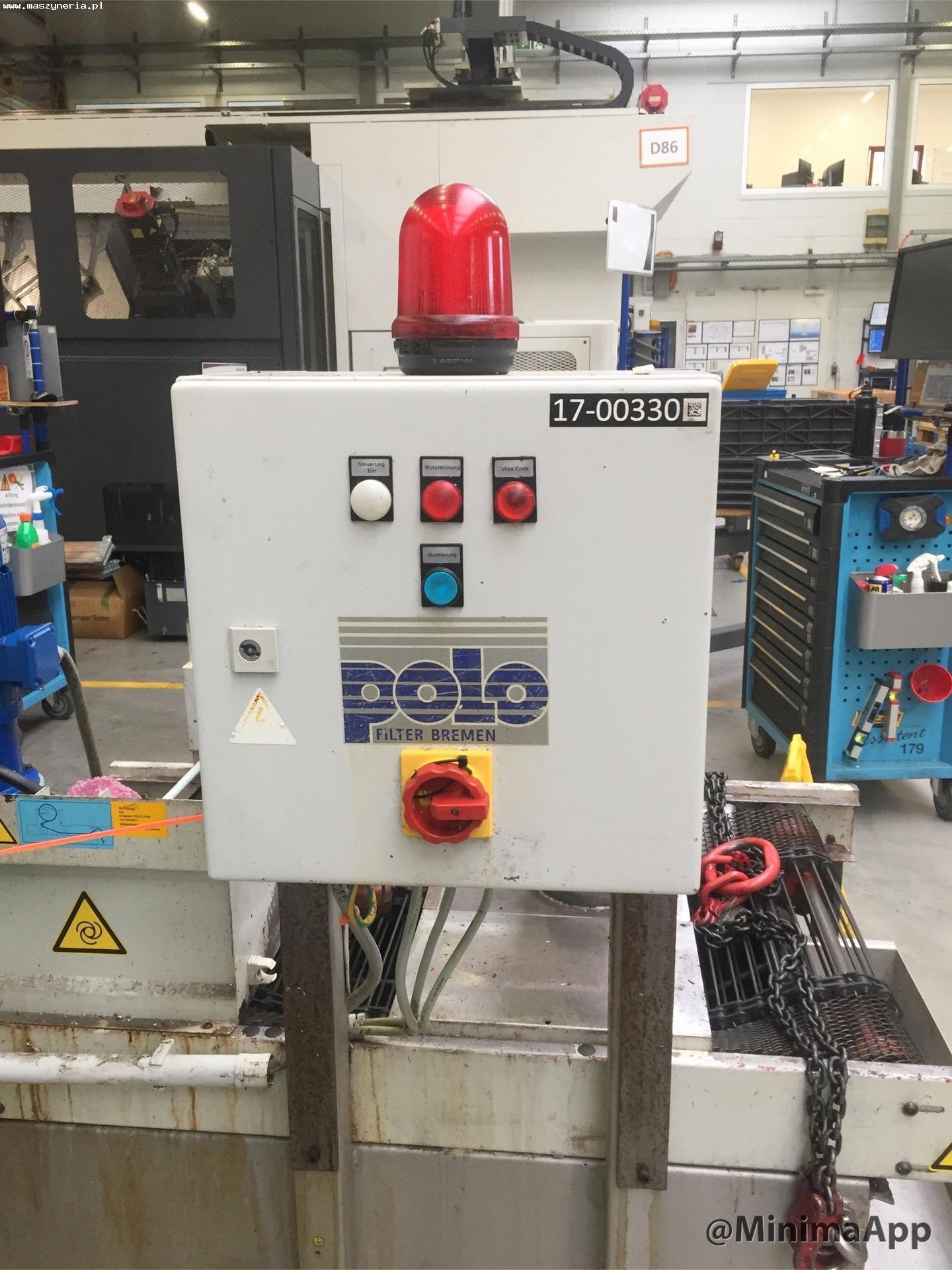

- система фильтрации: POLO FILTER

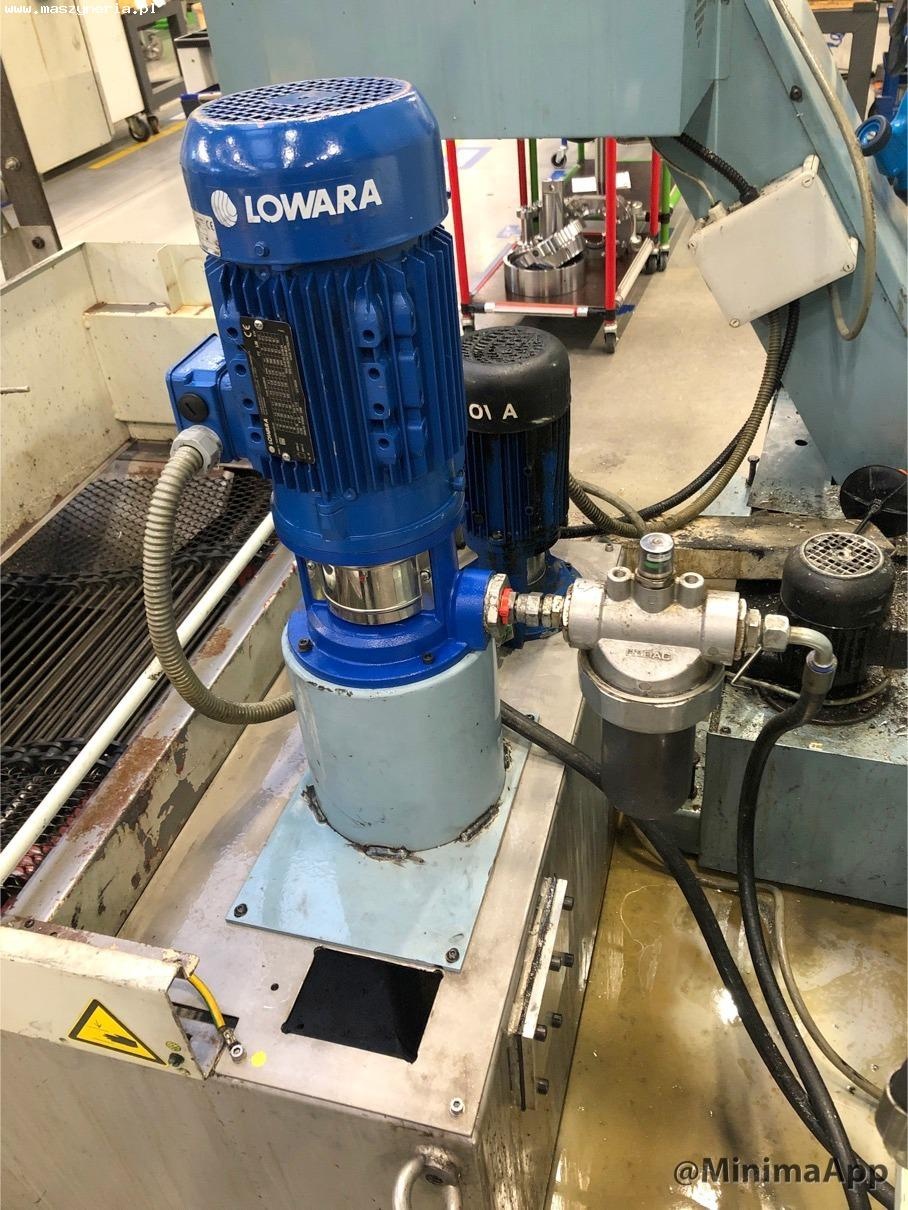

- насос: LOWARA
- ножной переключатель управления
