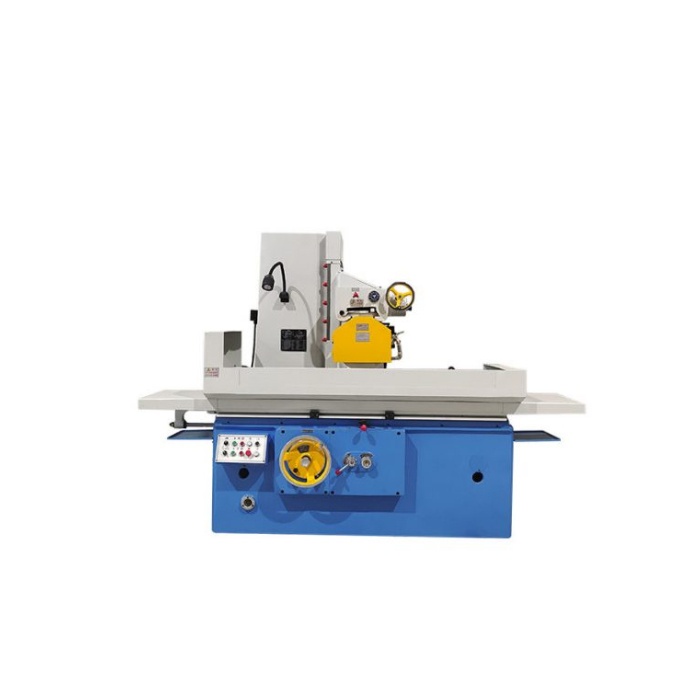

Плоскошлифовальный станок M7140

Характеристики:

• Габаритные размеры: 3150 х 1673 х 2045 мм

• Вес станка / брутто: 3500 / 3800 кг

Верстак

• Размер столешницы верстака (длина х ширина): 1000 х 400 мм

• Максимальный продольный ход верстака: 1100 мм

• Максимальный размер шлифования (длина х ширина): 1000 х 400 мм

• Количество Т-образных пазов на верстаке х ширина: 3 х 18 мм

• Скорость работы верстака (бесступенчатая): 3 - 25 м/мин

• Грузоподъёмность верстака: 600 кг


Шлифовальная головка

• Максимальное расстояние от центра вала шлифовального круга до верстака: 575 мм

• Максимальный ход шлифовальной головки:

• Горизонтальный (ручной и гидравлический): 440 мм
• Вертикальный (ручной): 400 мм

• Скорость вращения вала шлифовального круга: 1440 об/мин

• Размер шлифовального круга (наружный диаметр х ширина х внутренний диаметр): 350 х 40 х 127 мм

• Значение шкалы маховика вертикальной подачи: 0,01 мм

• Подача шлифовальной головки за один оборот маховика: 1 мм


Двигатели

• Суммарная мощность двигателей: 8,99 кВт

• Двигатель шлифовальной головки:

• Мощность: 5,5 кВт

• Скорость вращения: 1440 об/мин

• Двигатель масляного насоса:

• Мощность: 3 кВт

• Скорость вращения: 960 об/мин

• Охлаждающий насос, Масляный насос двигателя:

• Двигатель охлаждающего насоса: 0,125 кВт

• Скорость вращения: 2800 об/мин

• Объём подачи: 100 л/мин

• Рабочее давление: 2,5 МПа

Рабочая точность

• Параллельность обрабатываемой поверхности: 300: 0,005 мм

• Шероховатость поверхности: 0,63 Ra

Источник питания

• Сеть: Трёхфазная

• Напряжение: 380 В ± 15%

• Частота: 50 Гц ± 2 Гц


Окружающая среда

• Температура окружающей среды: от - 5 °С до 40 °С

• Влажность: при 50% ( +40°С) до 90% (+20°С)

• Высота: < 1000 м

• Скорость работы верстака (бесступенчатая): 3 - 25 м/мин
