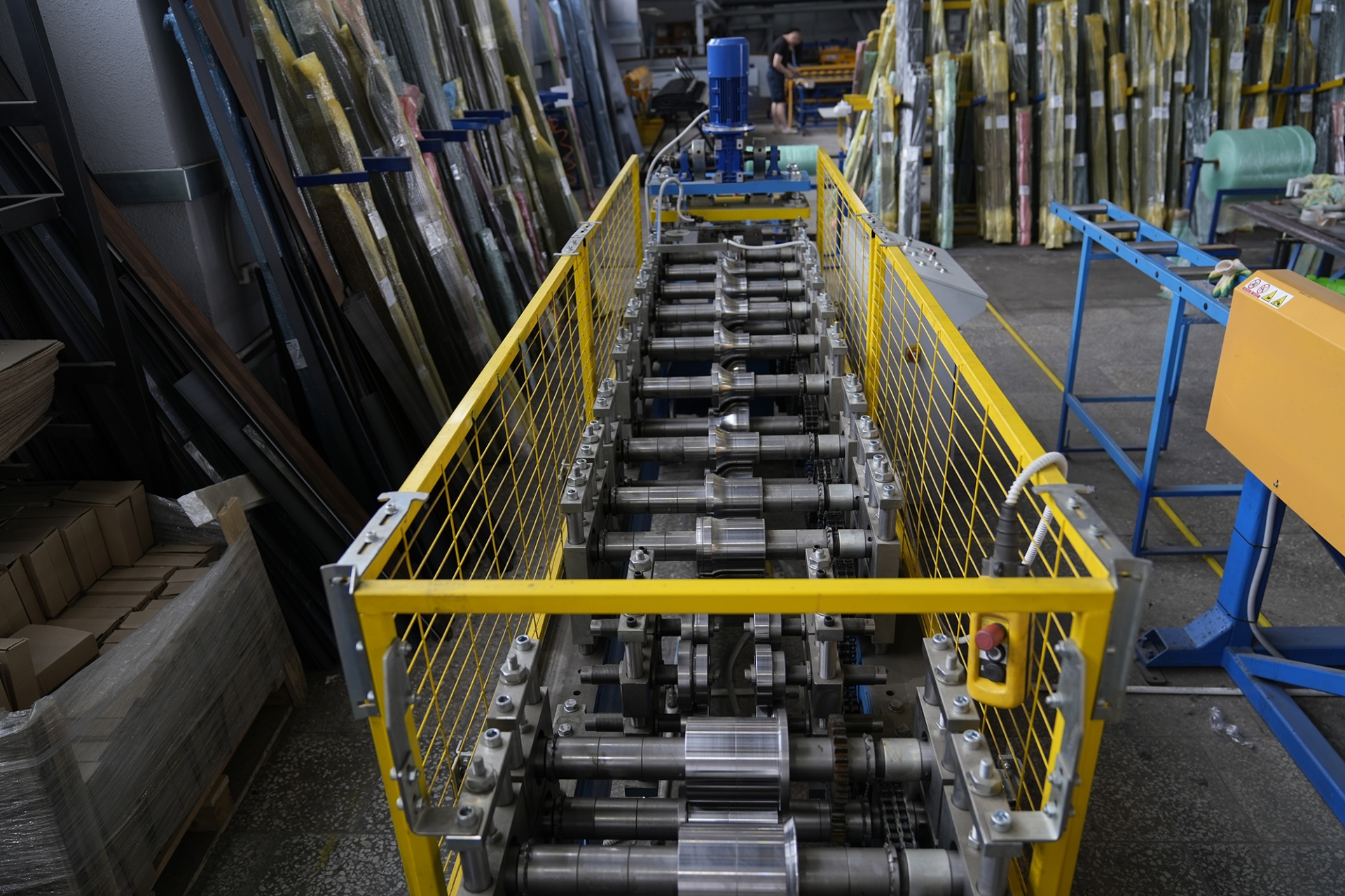

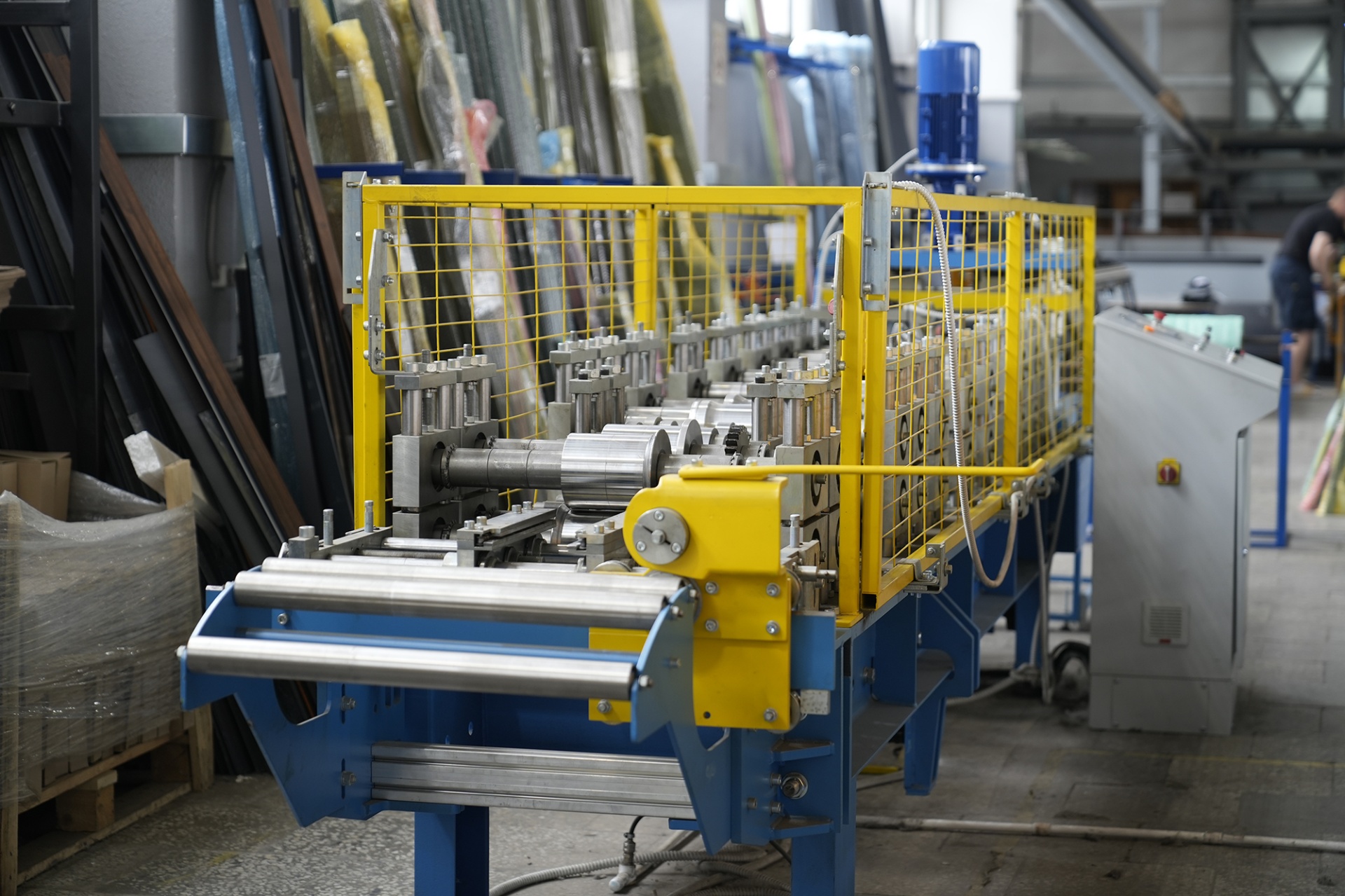

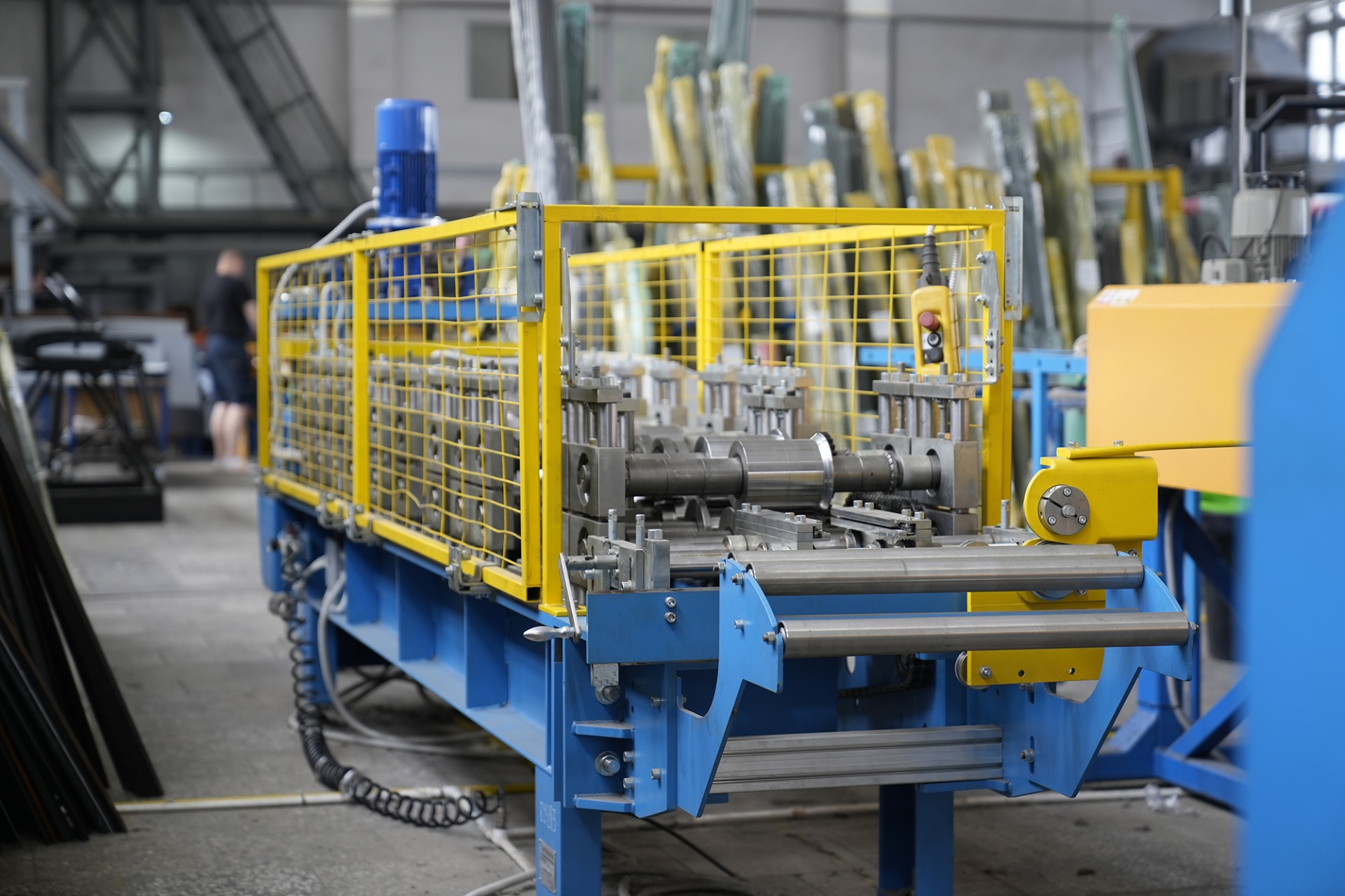

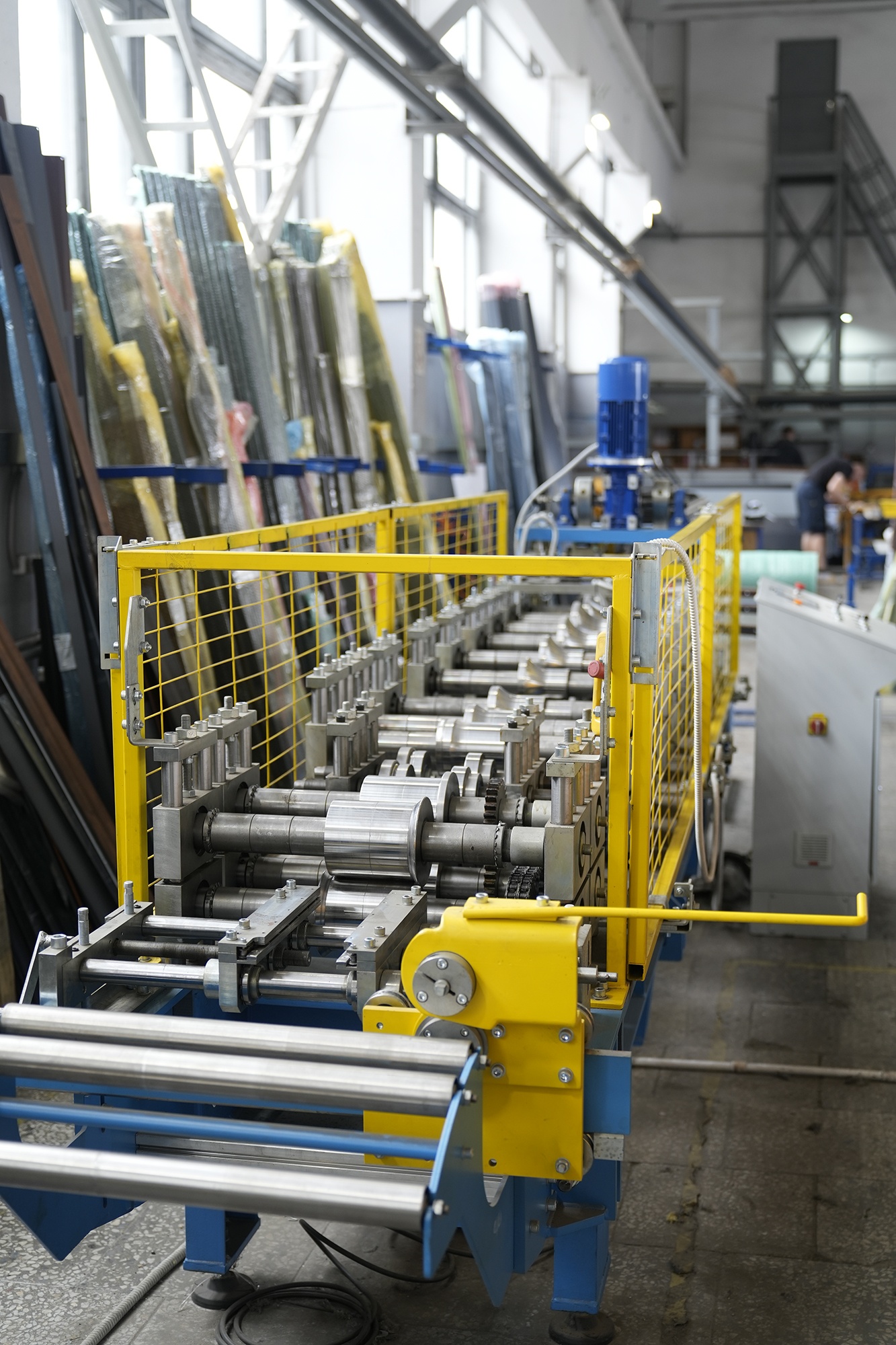

Идеальное решение для производства профилей типа СГ из оцинкованной стали. Современный, надёжный, с частичной комплектацией Siemens. Подходит для малого и среднего бизнеса в металлообработке, строительства и производства металлических конструкций. Состояние нового, полная документация в наличии. Отсутствие повреждений и коррозии.
Состояние и конкурентные преимущества
- Год выпуска: 2023, наработка всего 618 часов — практически новый стан.
- Состояние: Отличное, регулярное обслуживание, полностью исправен.
- Применение: Идеально для производства металлических профилей для заборов, каркасов, кровельных систем и других конструкций.
- Гибкость: Изготовление профилей двух типов (с продольной накаткой и без).
- Высокая производительность: Скорость 30 м/мин и точность ±2 мм обеспечивают быстрый выпуск качественных профилей.
- Надёжность: Частичная комплектация Siemens, мотор-редукторы Varvel и MOTOVARIO гарантируют стабильную работу,
- Готов к работе: Минимальная наработка (618 часов), готов к немедленному использованию.
- Компактность: Габариты 13 м × 2,4 м × 1,94 м, масса 3510 кг.
- Экономичность: Низкое энергопотребление, мощность 6,7 кВт, работа от 380 В.

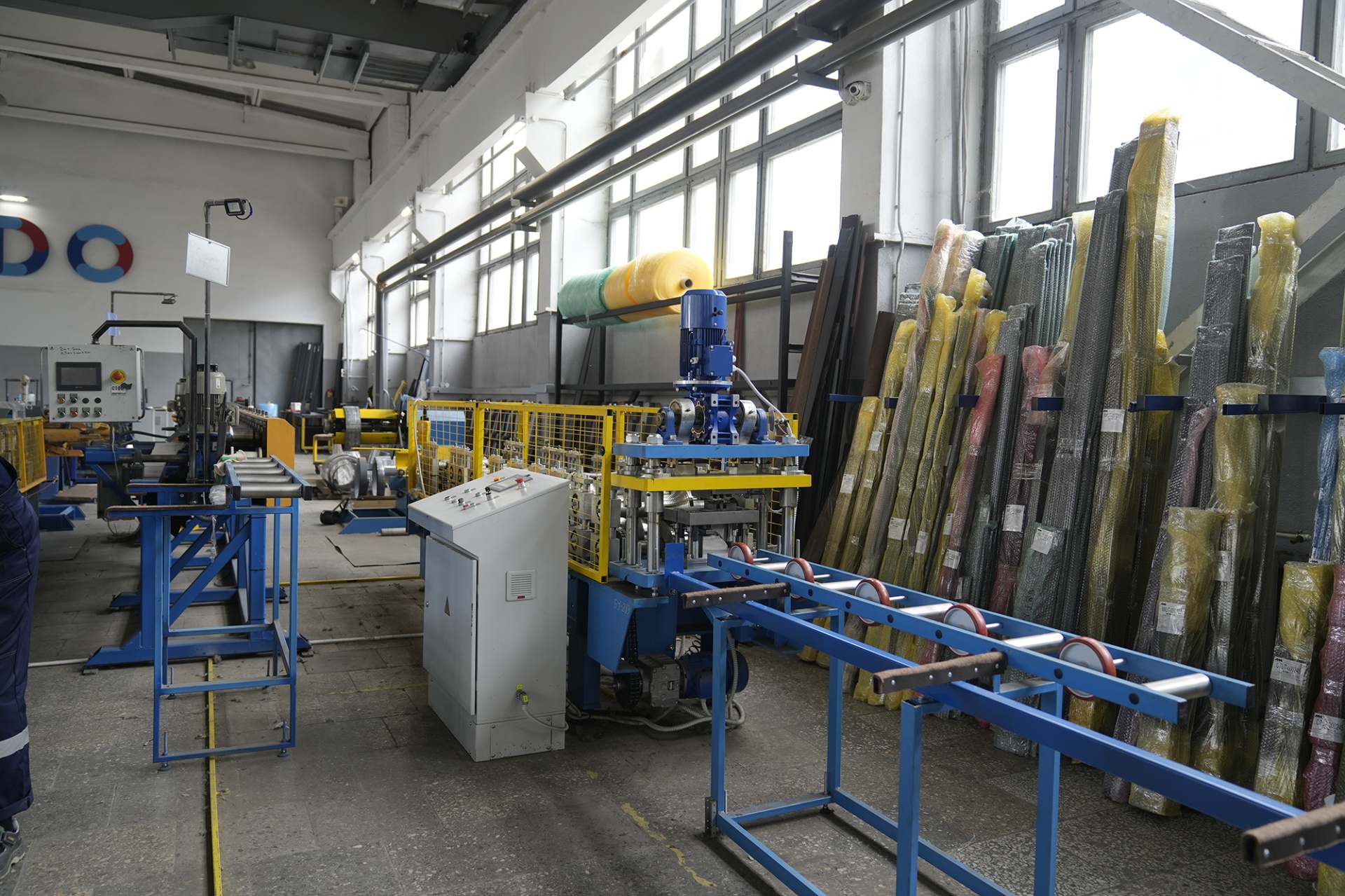

- Полная комплектация и документация : Включает разматыватель, гильотину, шкаф управления, приёмные столы и документацию, включая паспорта, схемы и руководства для быстрого ввода в эксплуатацию.
- Выгода приобретения: Цена ниже нового оборудования, при этом стан сохраняет все заводские характеристики.
Ключевые особенности оборудования
- Многофункциональность:

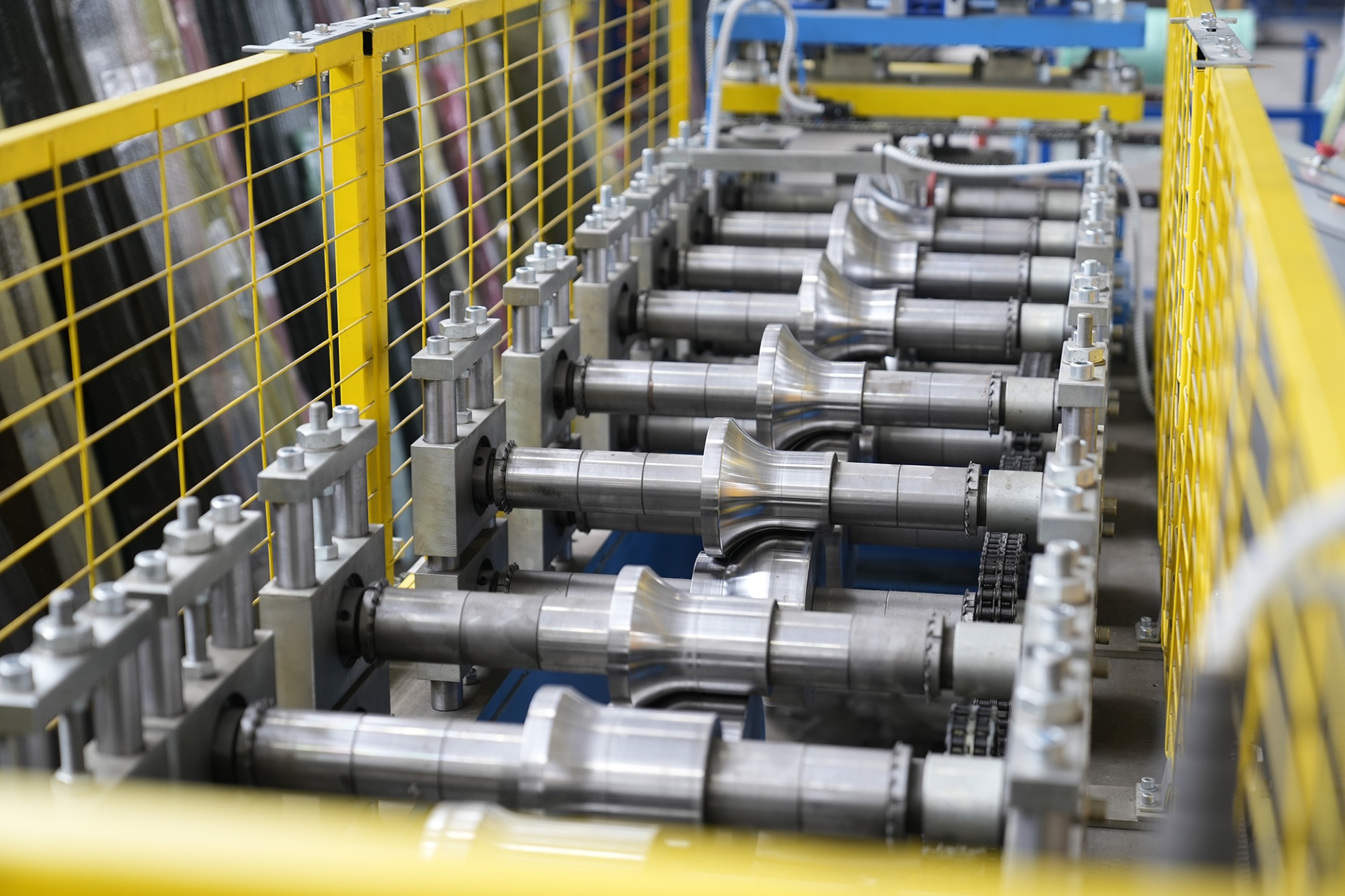

- Производство профилей двух типов: с продольной накаткой и без.

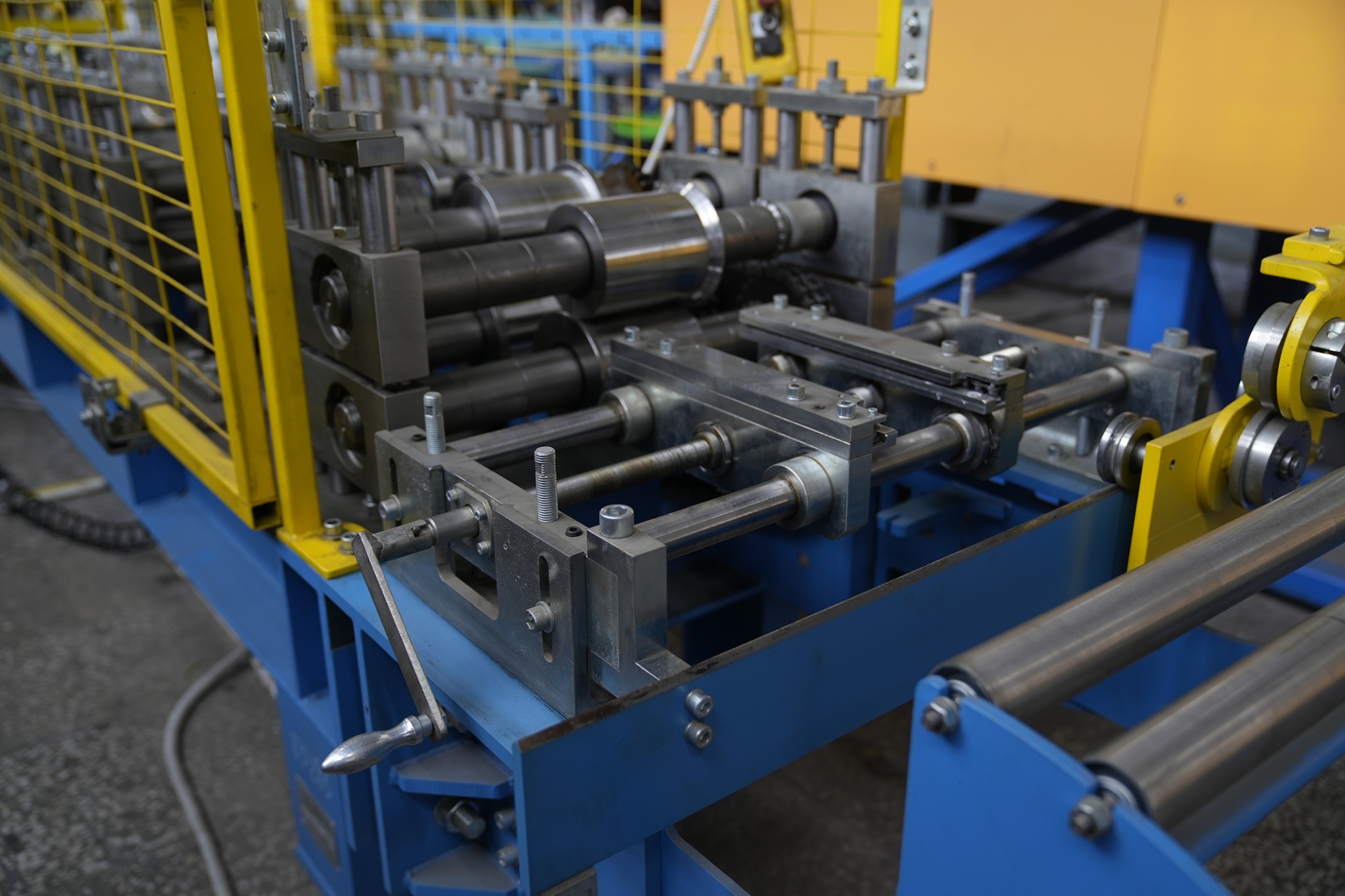

- Переключение режимов путём опускания верхнего вала механизма накатки — быстро и удобно.

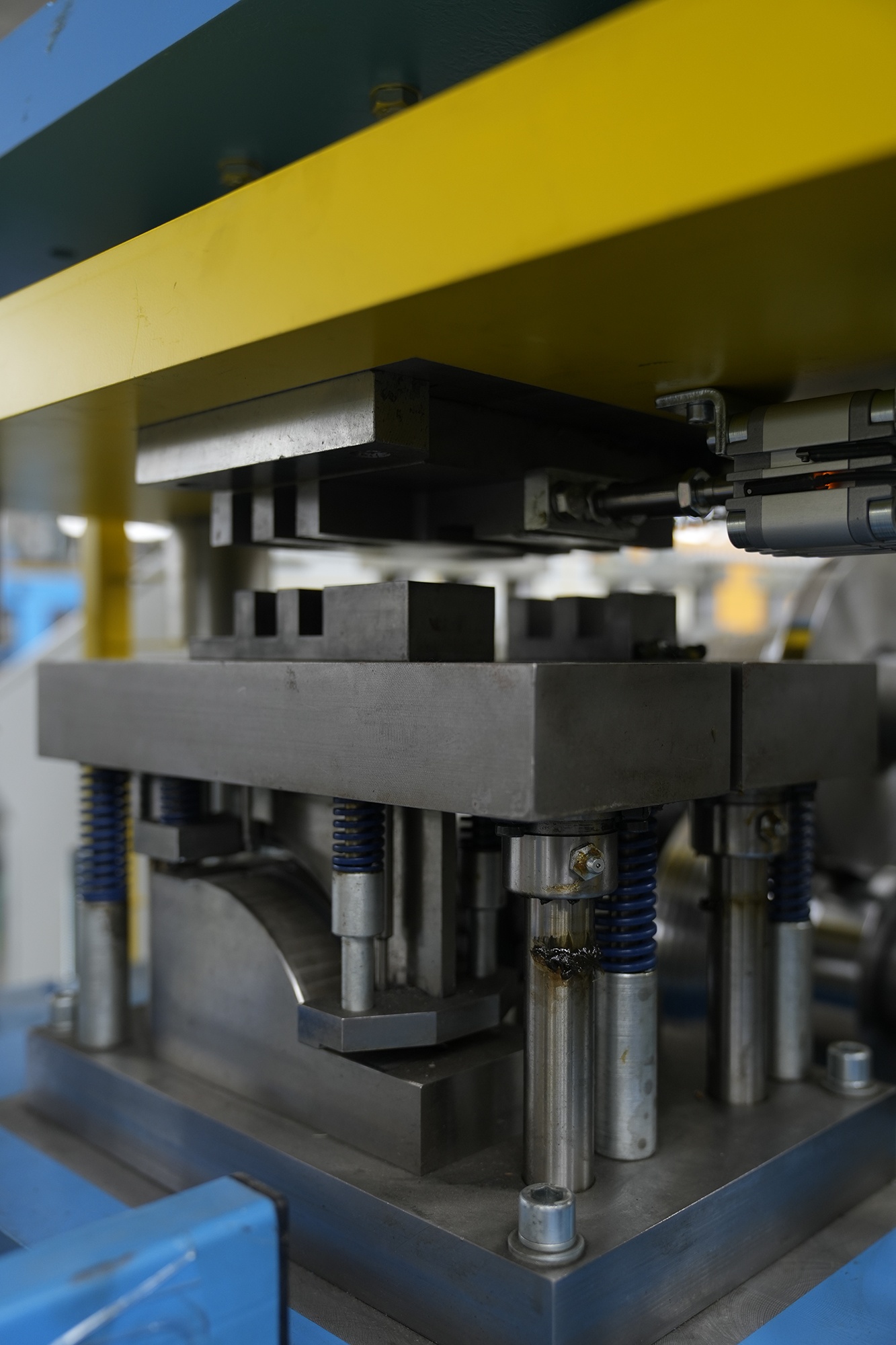

- Прессово-отрезное устройство (гильотина):
- Выполняет пробивку отверстий пуансонами и отрезку профиля по заданной длине.
- Фигурные ножи для точного реза.
- Электромеханический привод с кривошипным механизмом.
- Контроль положения плиты с помощью индуктивного датчика.
- Консольный разматыватель:
- Оснащён собственным приводом вращения (1,5 кВт, Varvel MRT 85 B3, 50 об/мин, 217 Нм).
- Обеспечивает плавную подачу оцинкованной стали.
- Частичная комплектация Siemens:
- Высокоточное управление процессом профилирования.
- Прочная конструкция:

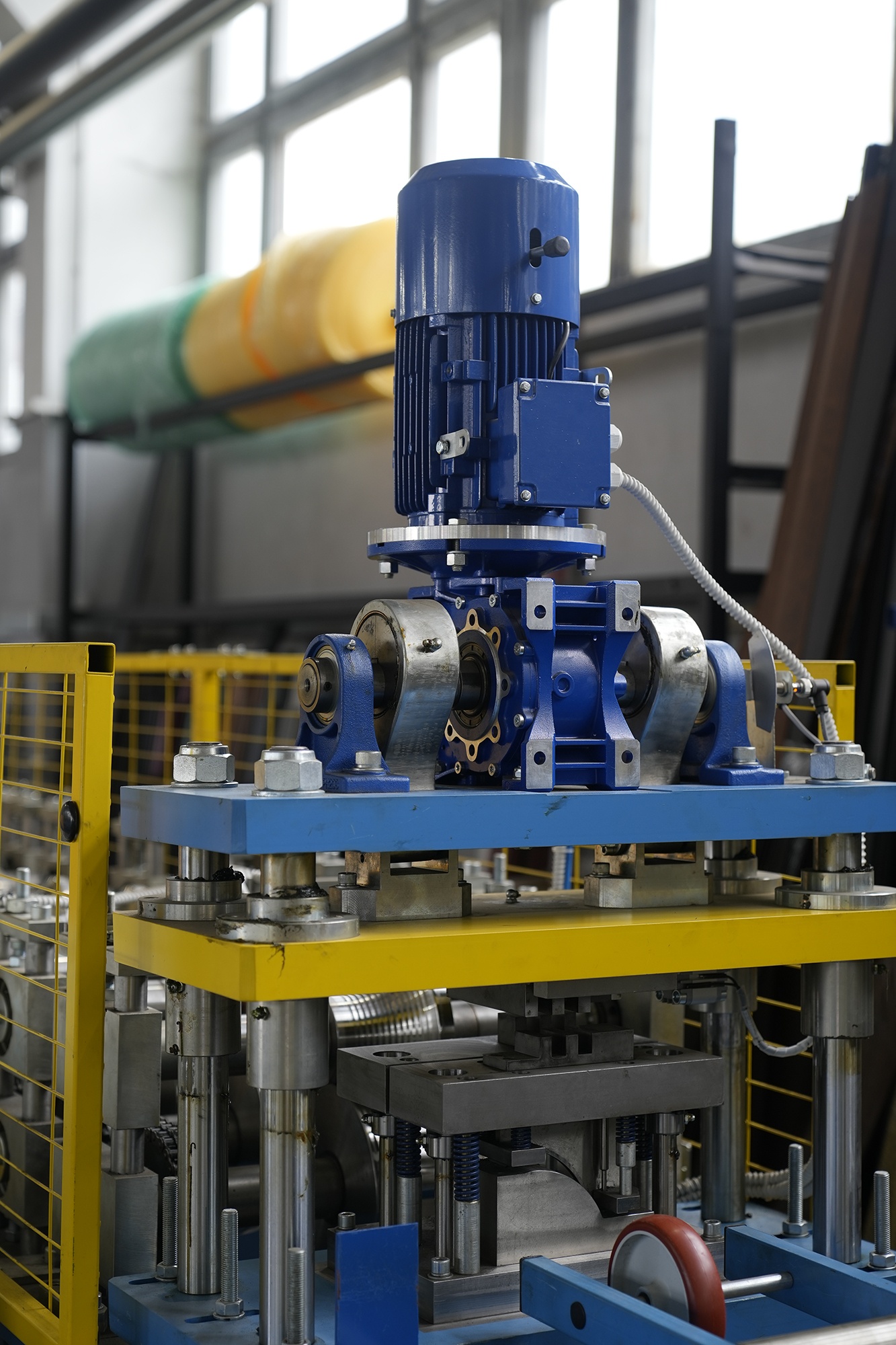

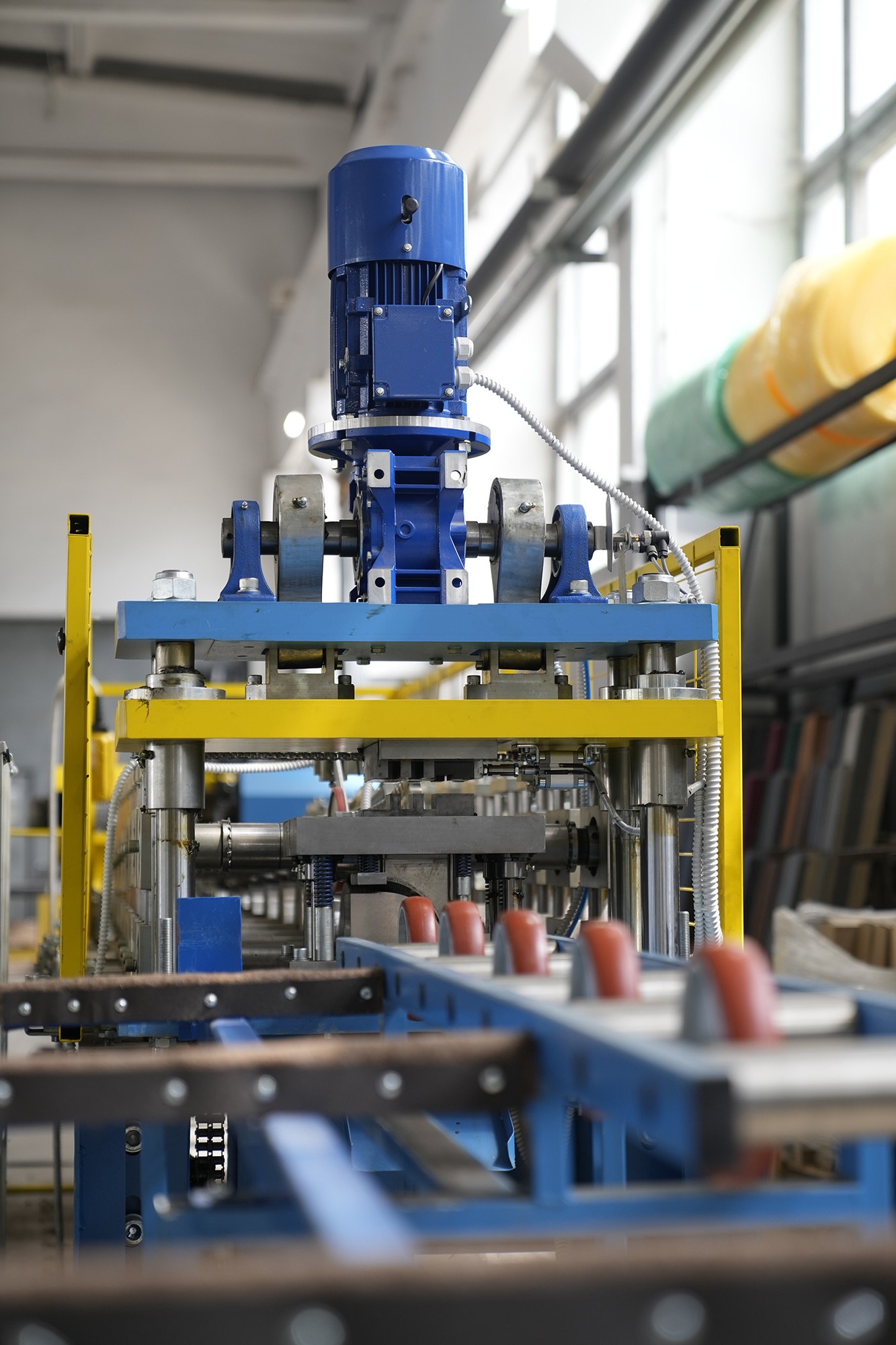

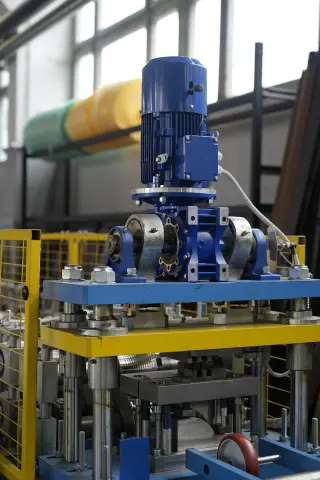

- Использует мотор-редукторы Varvel (MRT 85 B3, MRD 32 B3) и MOTOVARIO NMRV090 с тормозом.
· Пневматическая система для стабильной работы.
Технические характеристики
- Скорость профилирования: ≥ 30 м/мин.
- Точность по длине профиля: ±2 мм.
- Установленная мощность:
- Разматыватель: 1,5 кВт.
- Привод стана: 2,2 кВт.
- Привод отрезного устройства: 3 кВт.
- Итого: 6,7 кВт.
- Электрические параметры:
- Напряжение: 380 В.
- Частота электросети: 50 Гц.
- Габариты:
- Длина: 13 000 мм.
- Ширина: 2400 мм.
- Высота: 1940 мм.
- Масса: 3510 кг.
Комплектность
- Оборудование:
- Разматыватель: 1 шт., 560 кг
- Профилегибочный стан: 1 шт., 2810 кг

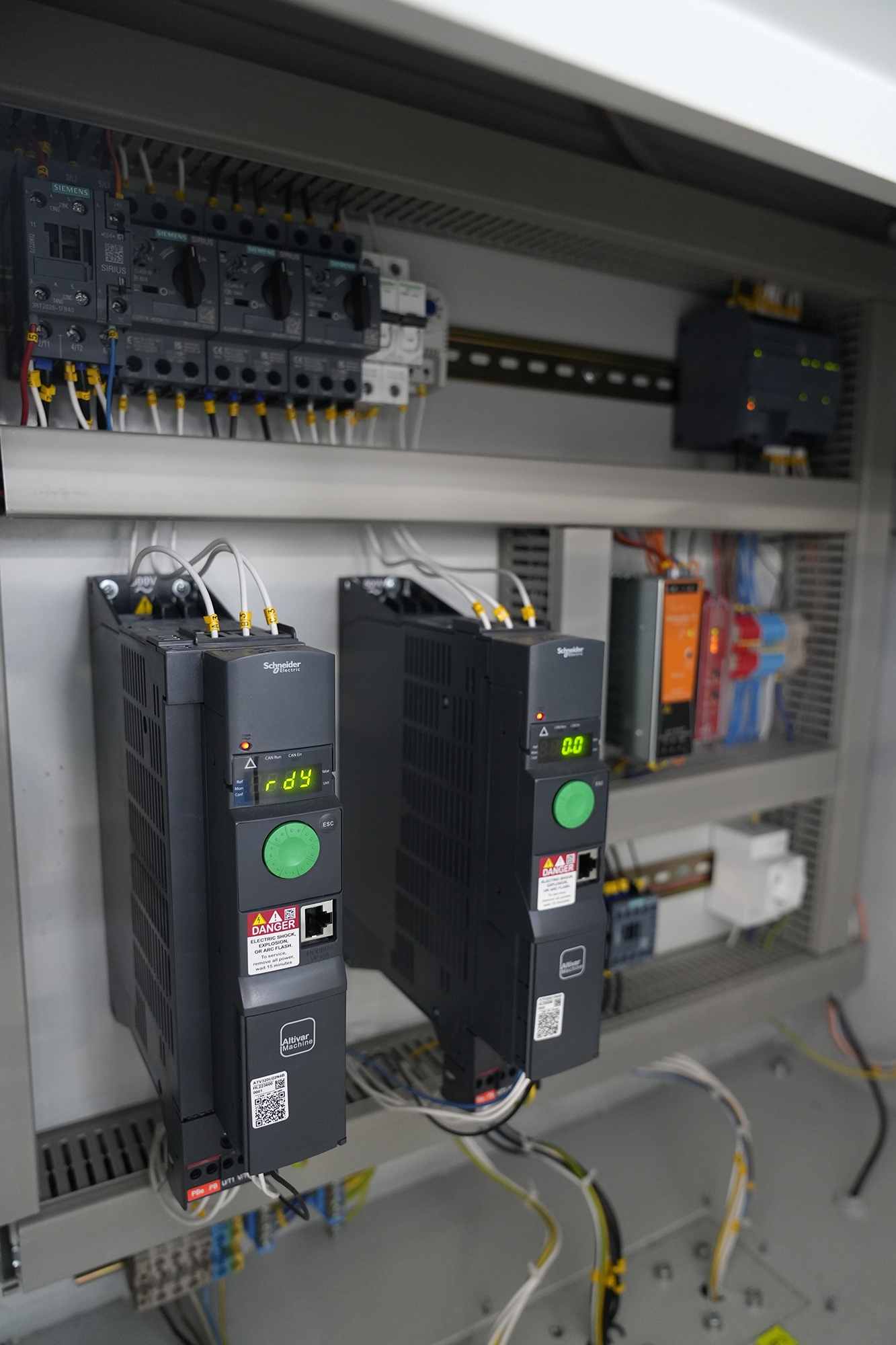

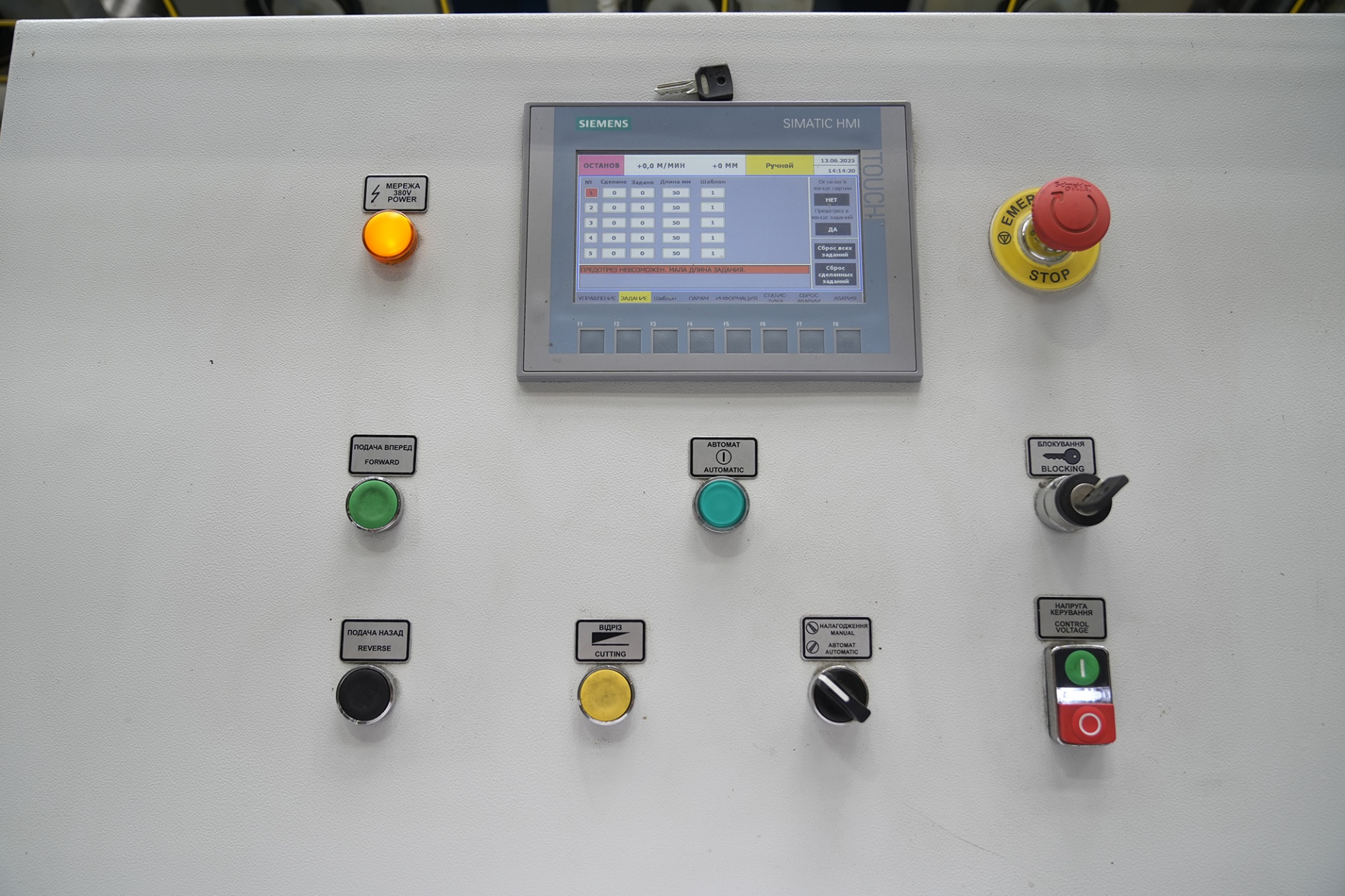

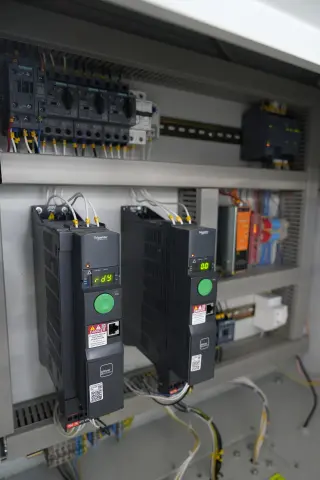

- Шкаф управления: 1 шт., 80 кг (частичная комплектация Siemens).
- Приёмный стол: 2 шт., по 60 кг (итого 120 кг).
- Документация:
- Паспорт стана.
- Руководство по эксплуатации электрооборудования.
- Схема электрическая принципиальная.
- Руководство по мотор-редуктору Varvel MRT 85 B3 (1,5 кВт, i=28, 50 об/мин, 217 Нм, полый вал Ø35 мм).
- Руководство по мотор-редуктору Varvel MRD 32 B3 (2,2 кВт, i=25,26, 56 об/мин, 359 Нм, вал Ø35 мм).
- Паспорт на мотор-редуктор MOTOVARIO NMRV090 (3,0 кВт, i=30, с тормозом).
- Схема пневматическая принципиальная
Требования к обрабатываемому материалу
Тип материала:
- Оцинкованная сталь с защитно-декоративным лакокрасочным покрытием. Соответствие стандартам:ГОСТ 30246 (покрытие). ГОСТ 14918 (оцинковка, группа ХП).
Марки стали:
- Российская: Марка: 08 пс (ГОСТ 9045), предел текучести: ≥ 230 МПа, временное сопротивление разрыву: ≤ 490 МПа, относительное удлинение: ≥ 22%.
- Зарубежная: Марка: DX51D+Z, предел текучести: ≥ 230 МПа, временное сопротивление разрыву: ≤ 490 МПа, относительное удлинение: ≥ 22%.
Размеры заготовки:
- Толщина: 0,45–0,5 мм.
- Ширина: 155 ± 1 мм.
Длина обрабатываемого профиля:
- Минимальная: 1000 мм.
- Максимальная: 4000 мм (зависит от приёмного стола).
Продажа от белорусского юридического лица (цена указана без НДС)
