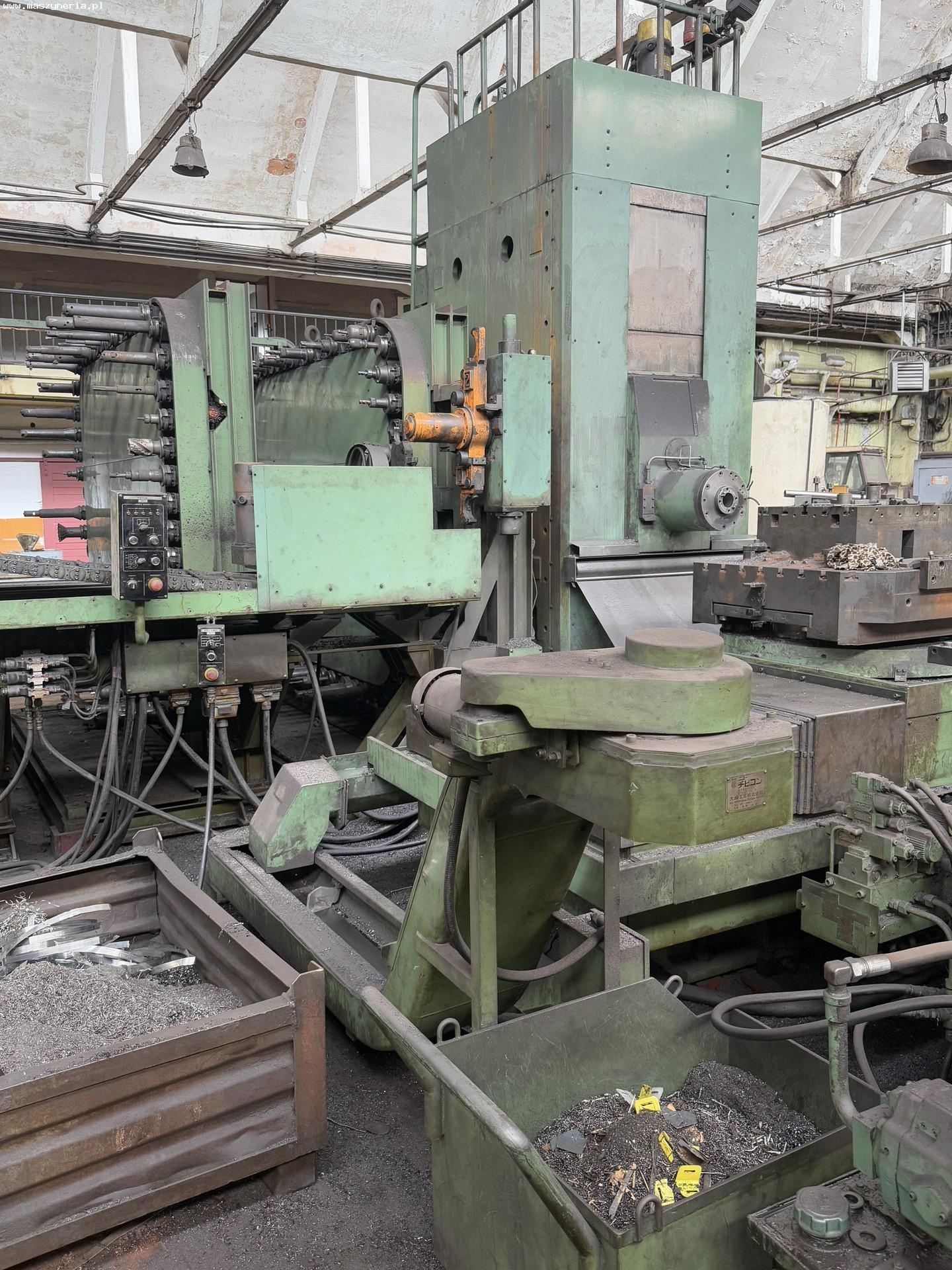

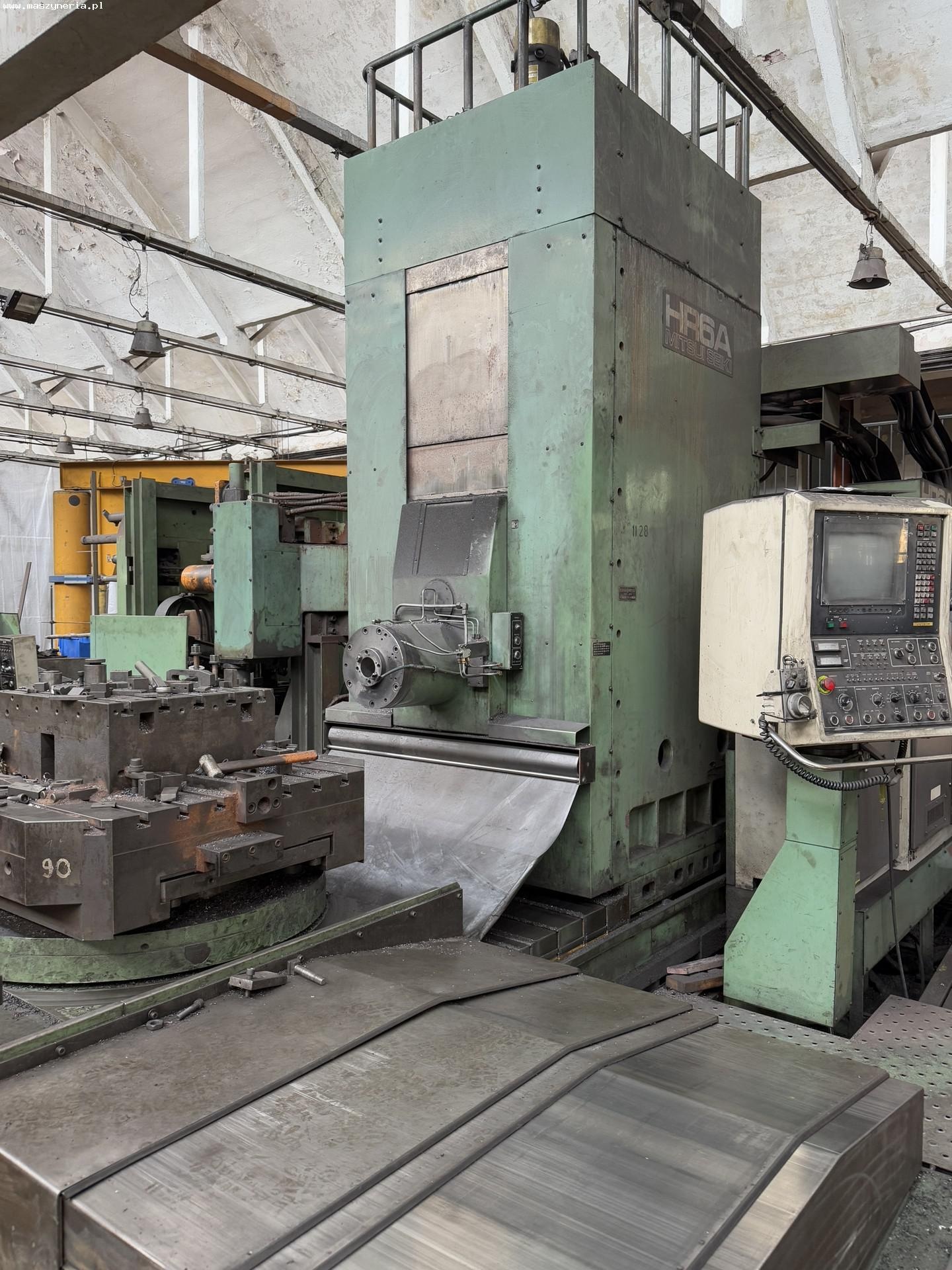

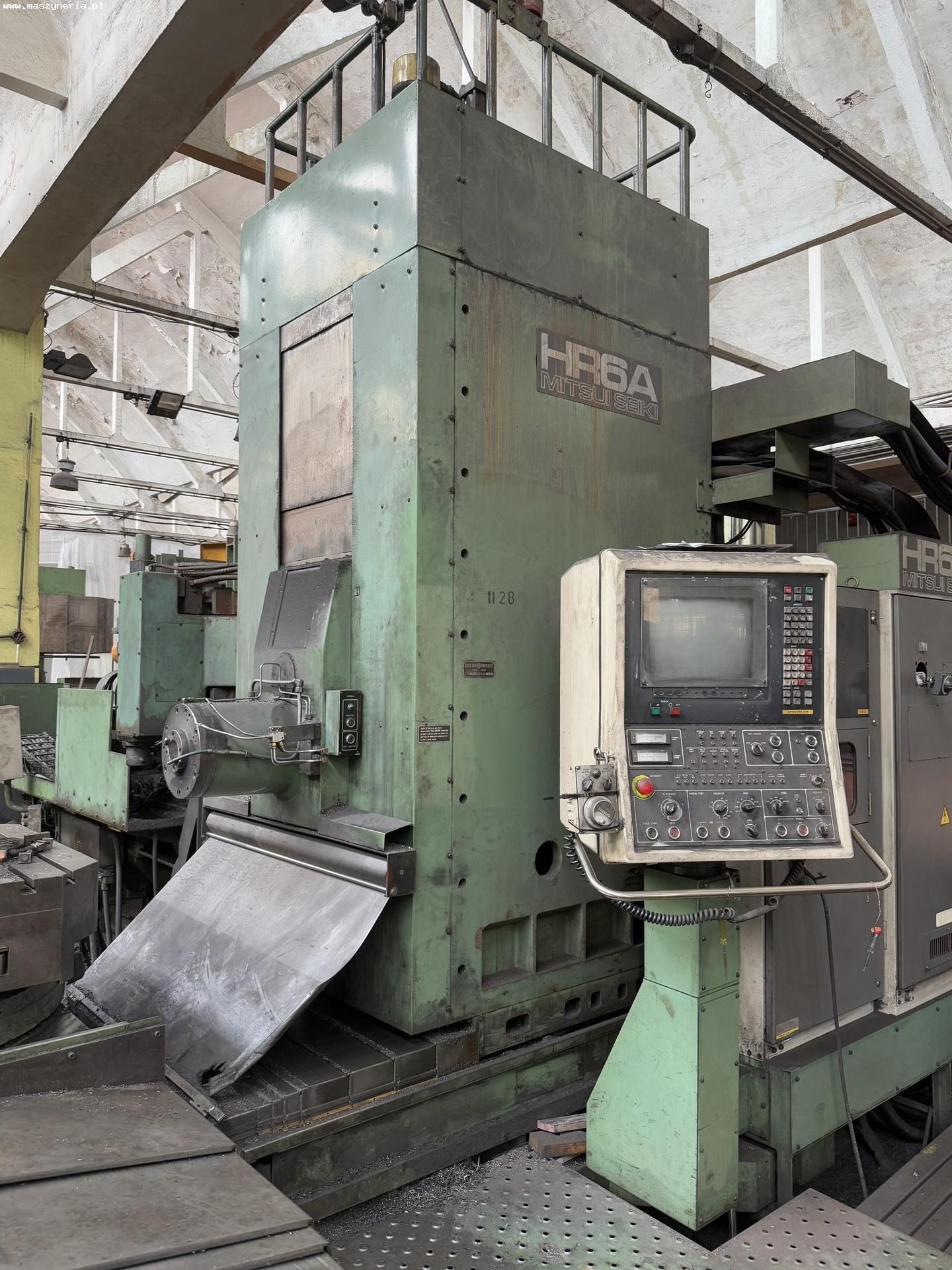

Обрабатывающий центр с ЧПУ MITSUI SEIKI HR6A был построен в 1984 году в Японии компанией MITSUI SEIKI KOGYO CO., LTD.
Технические характеристики фрезерного центра MITSUI SEIKI HR6A
- подача по оси X/Y/Z: 1300/1000/860 мм
- быстрое перемещение по осям X,Y,Z: 12000 мм/мин
- скорость подачи резания: 0,1-4000 мм/мин
- размеры рабочего стола (Д х Ш): 1000 x 1000 мм
- максимальный вес заготовки: 2000 кг
- максимальная скорость вращения шпинделя: 4000 об/мин
- минимальная скорость вращения шпинделя: 10 об/мин

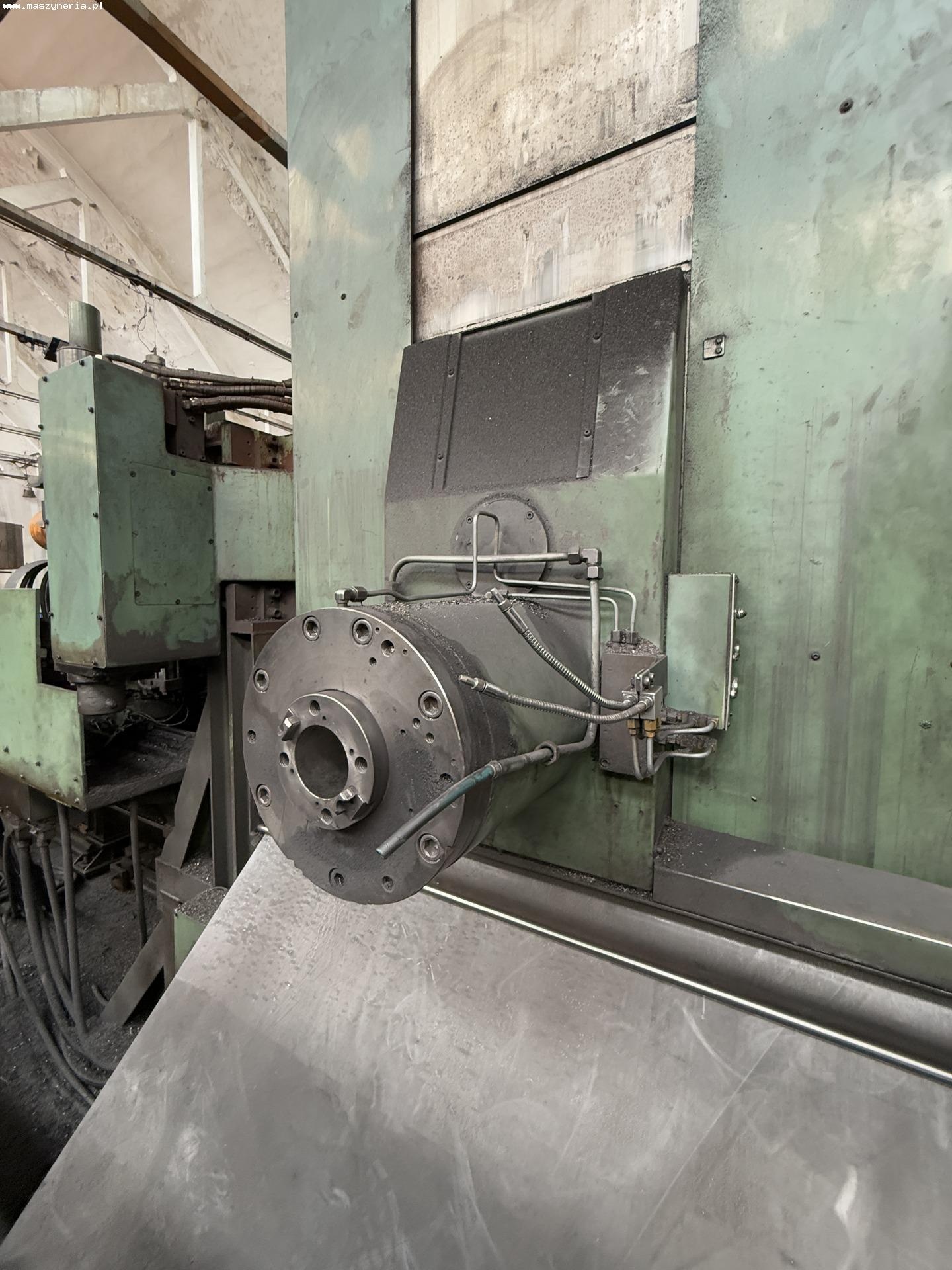

- диаметр шпинделя: 110 мм
- конус шпинделя: ISO 50
- мощность привода шпинделя (непрерывная работа/ 30 мин): 18,5/22 кВт
- диаметр расточки: 250 мм
- диаметр резьбы: 2″
- максимальный диаметр фрезы: 8″
- расстояние от центра шпинделя до поверхности рабочего стола: 50-950 мм
- расстояние от носка шпинделя до центра рабочего стола: 200-1060 мм
- расстояние от пола до поверхности рабочего стола: 1300 мм
- количество поддонов: 6
- максимальный диаметр инструмента (смежная позиция пустая/ смежная позиция занята): 220/125 мм
- максимальная длина инструмента: 470 мм
- максимальный вес одного инструмента: 30 кг
- максимальный вес всех инструментов: 800 кг
- усилие зажима инструмента: 3000 кг
- повторяемость позиционирования: ± 0,002 мм
- точность позиционирования: ± 0,01 мм
- угол индексации рабочего стола: 1°
- размеры (Д х Ш х В): 5070 х 5450 х 3980 мм
- вес станка MITSUI SEIKI HR6A: около 28000 кг
Оснащение фрезерного станка с ЧПУ HR6A

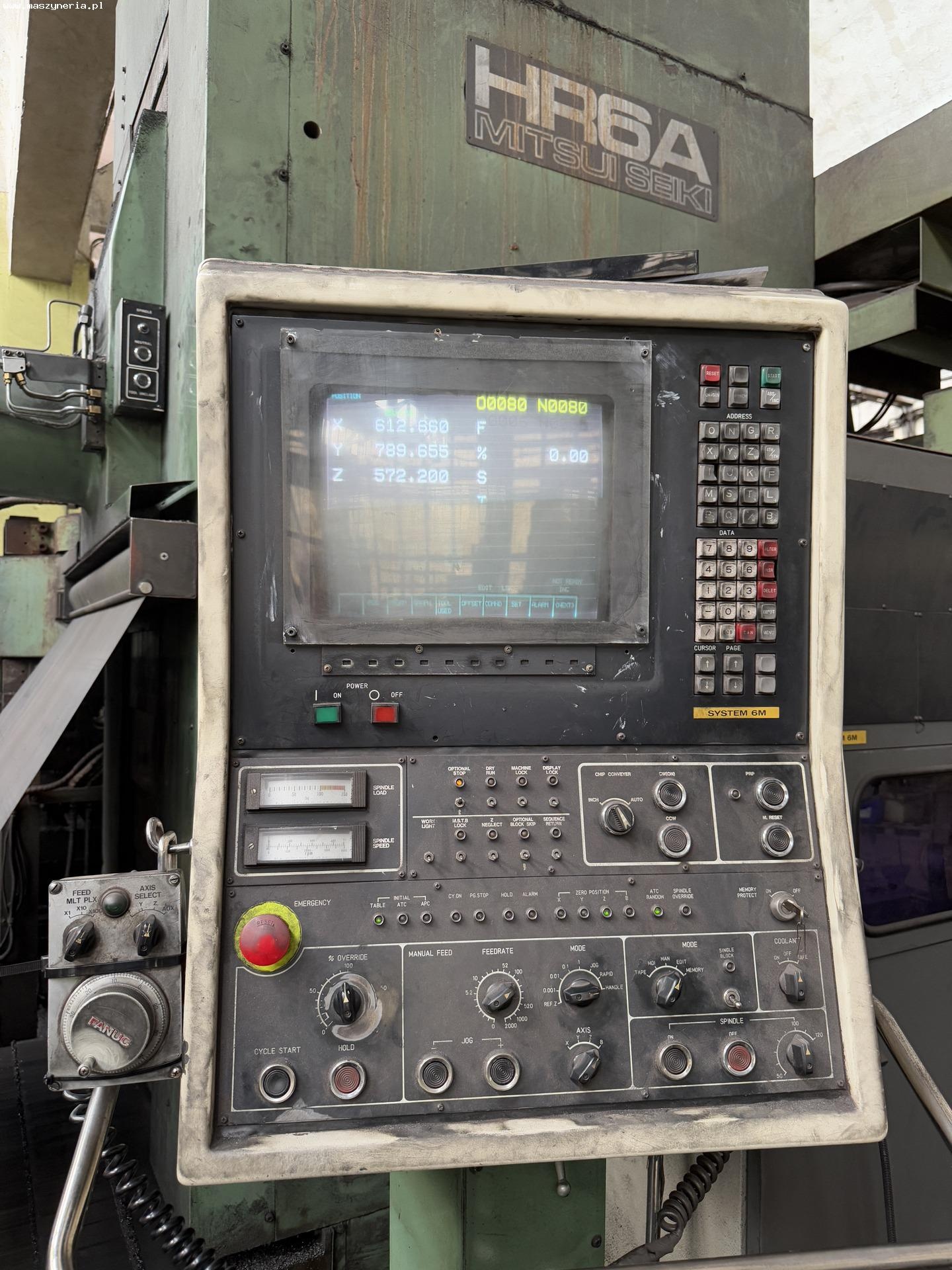

- yправление ЧПУ: FANUC SYSTEM 6M MODEL B

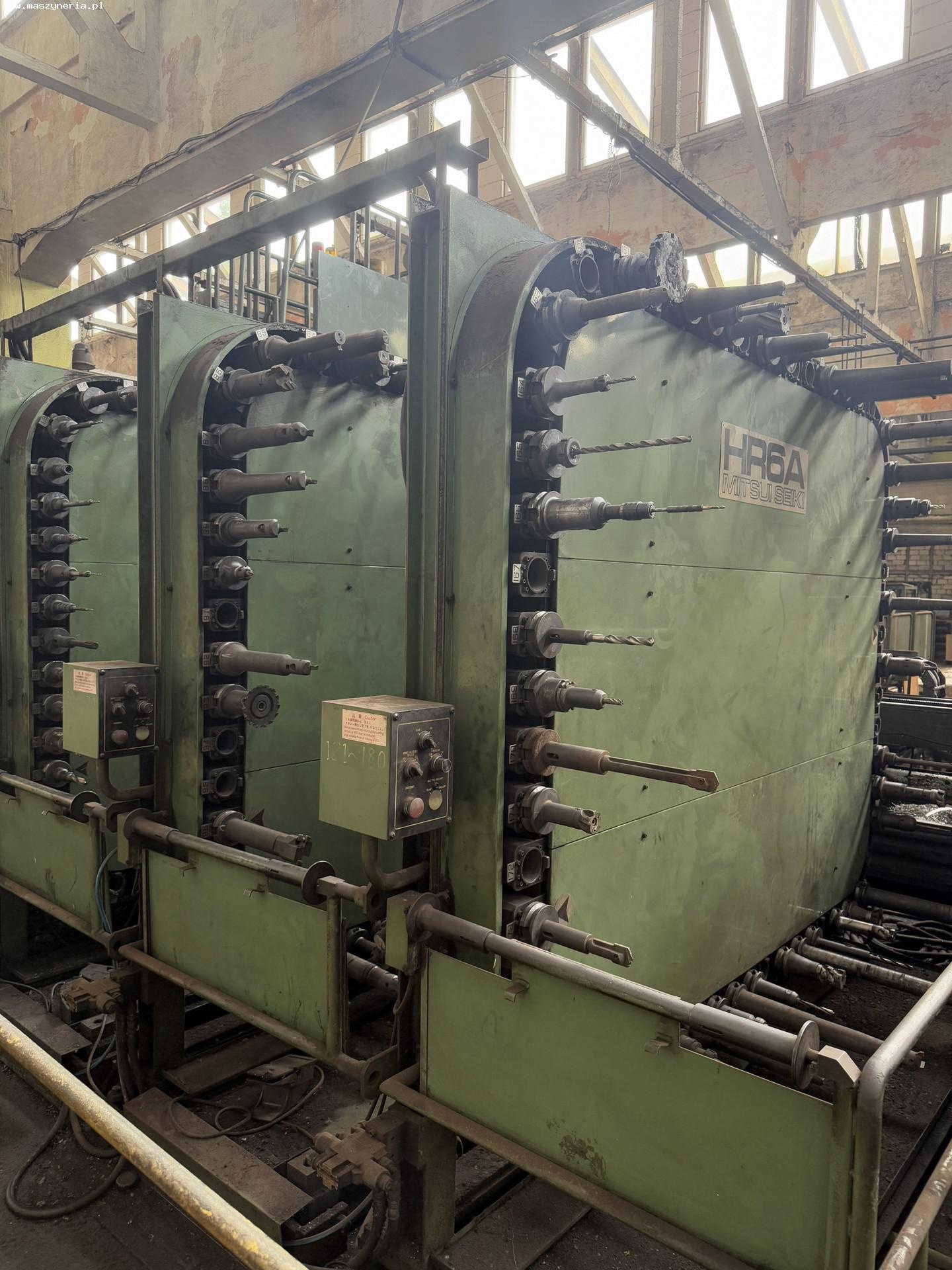

- 180-позиционный инструментальный магазин
- автоматическое устройство смены инструмента (ATC)

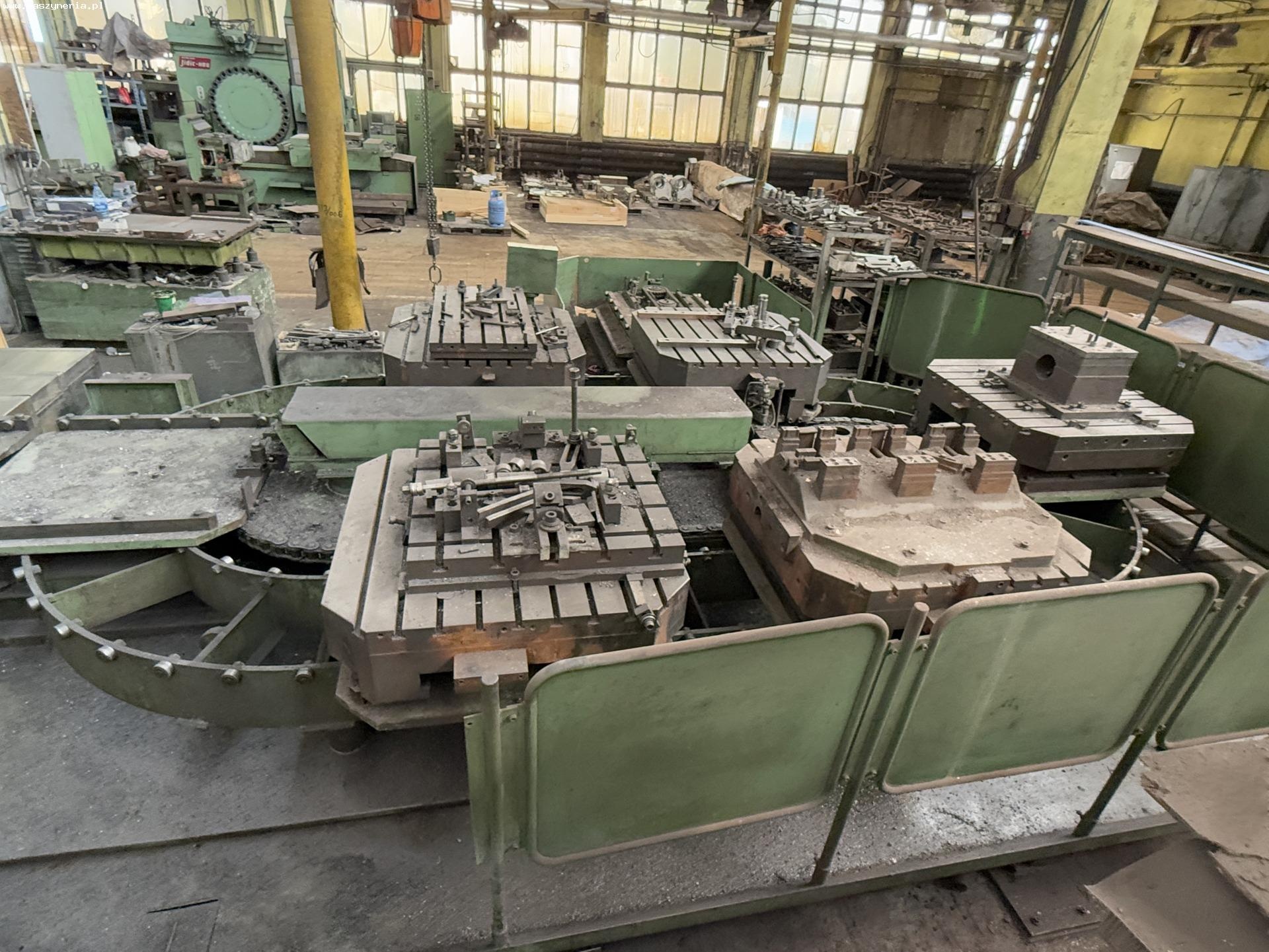

- автоматическая система смены паллет
- конвейер стружки
