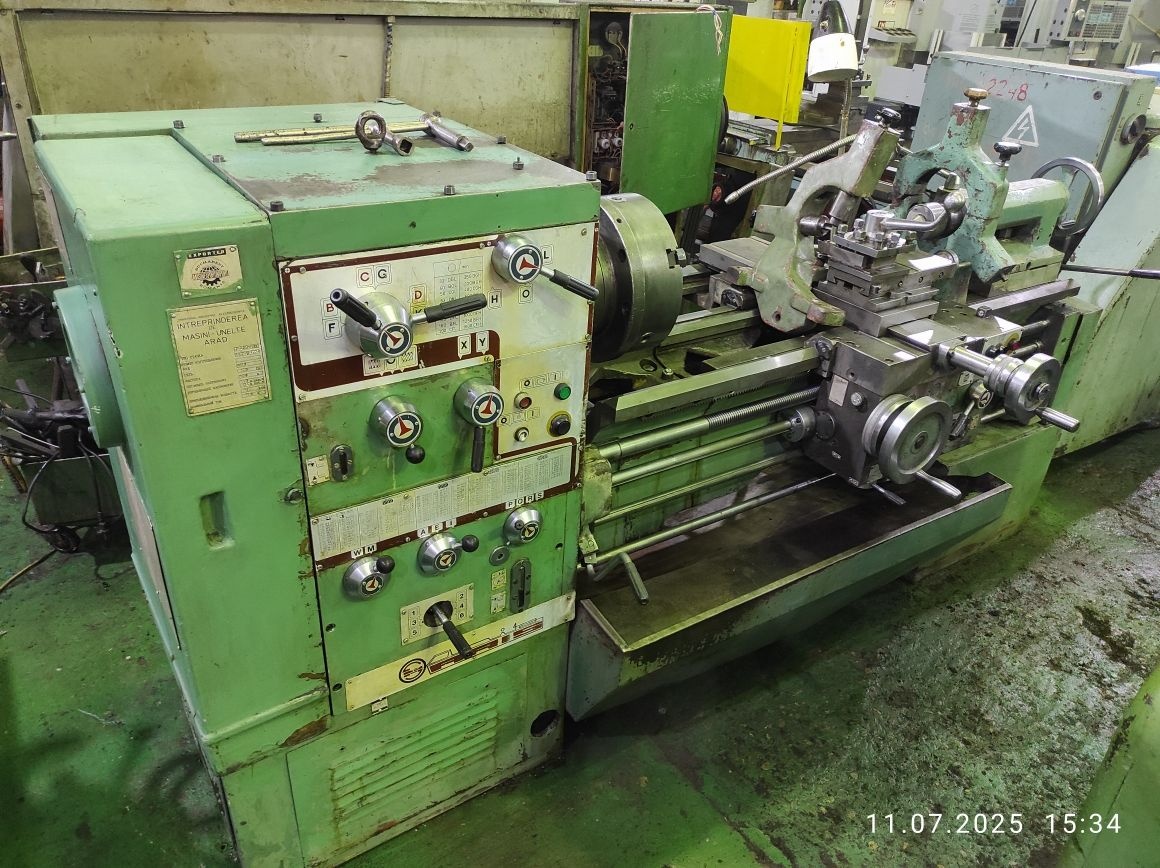

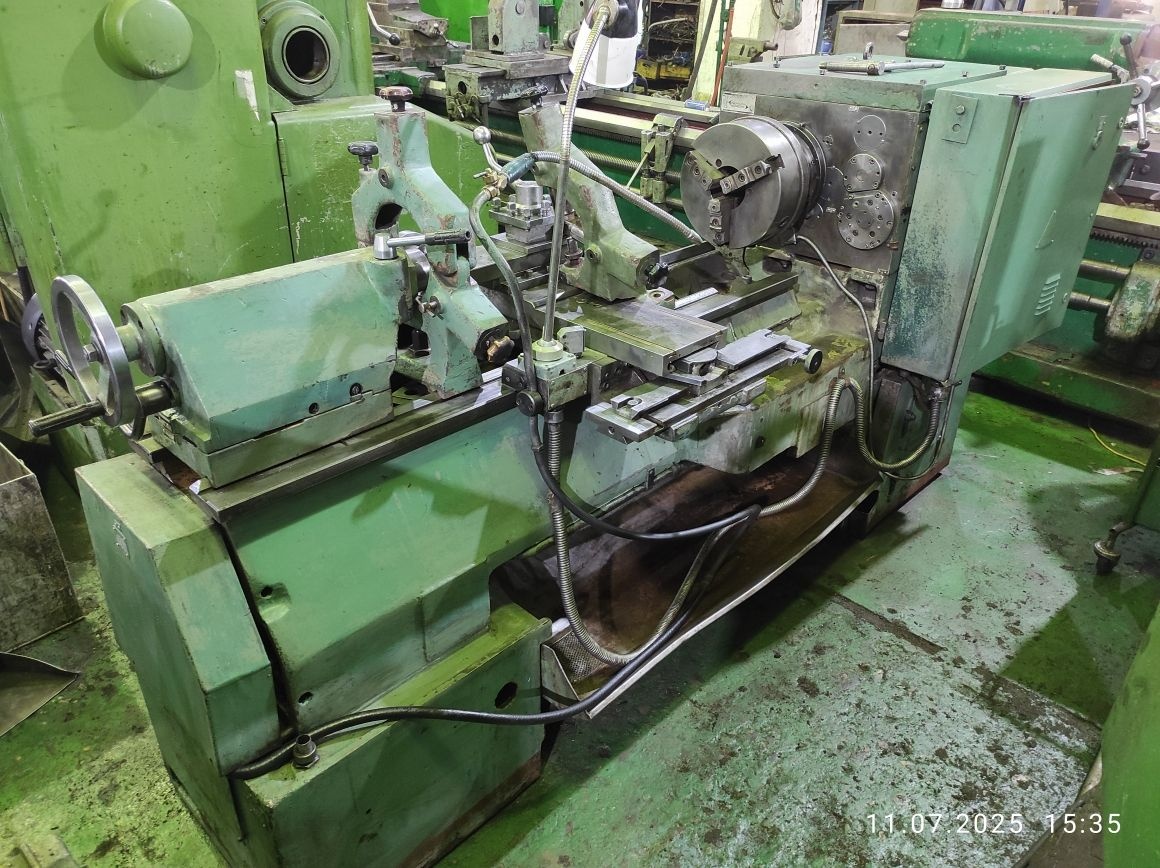

Токарный Винторезный станок, Arad SN-402 РМЦ 1000 мм, шпиндель Ø105 мм

Наименование параметра

SN-402

Основные параметры

Наибольший диаметр заготовки над станиной, мм

430

Наибольший диаметр заготовки над выемкой станины, мм

650

Наибольший диаметр заготовки над суппортом, мм

240

Наибольшая длина заготовки (РМЦ), мм

1000

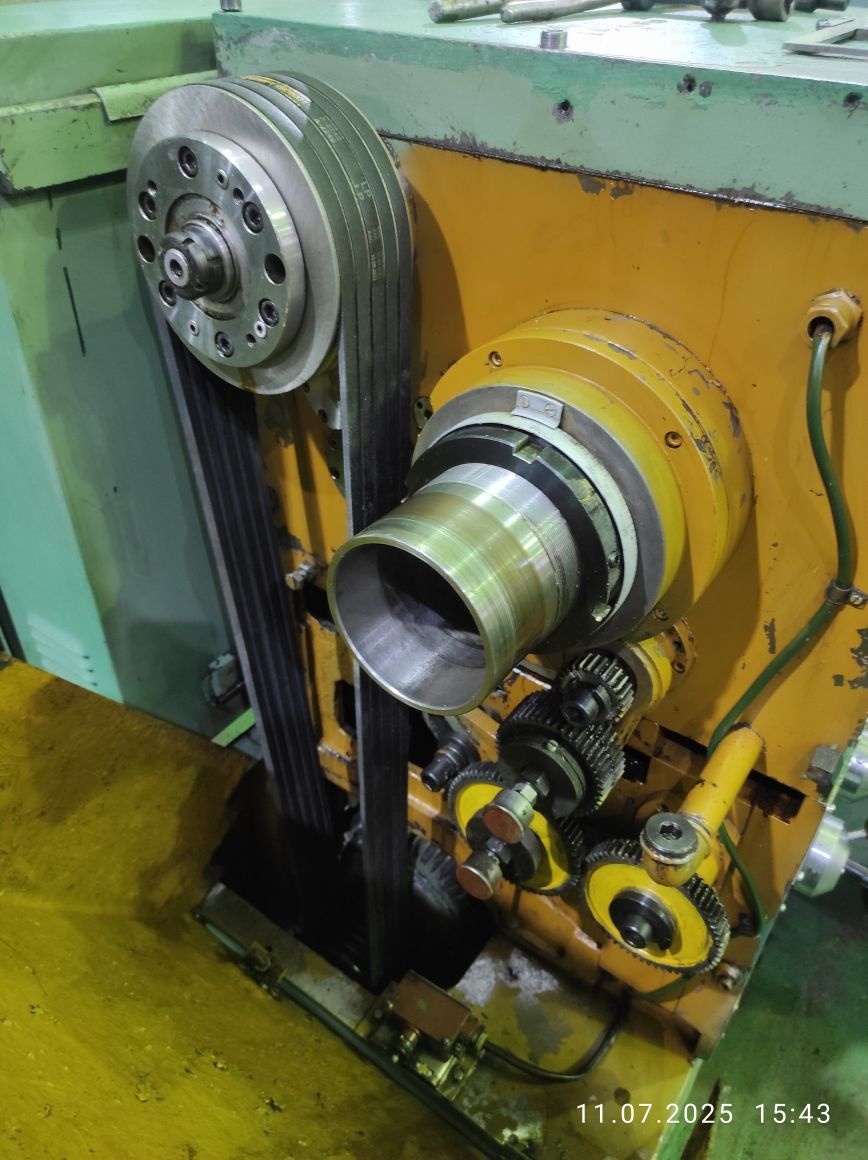

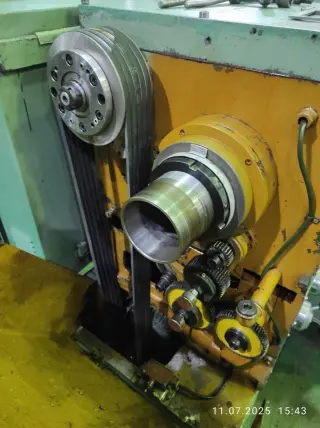

Шпидель

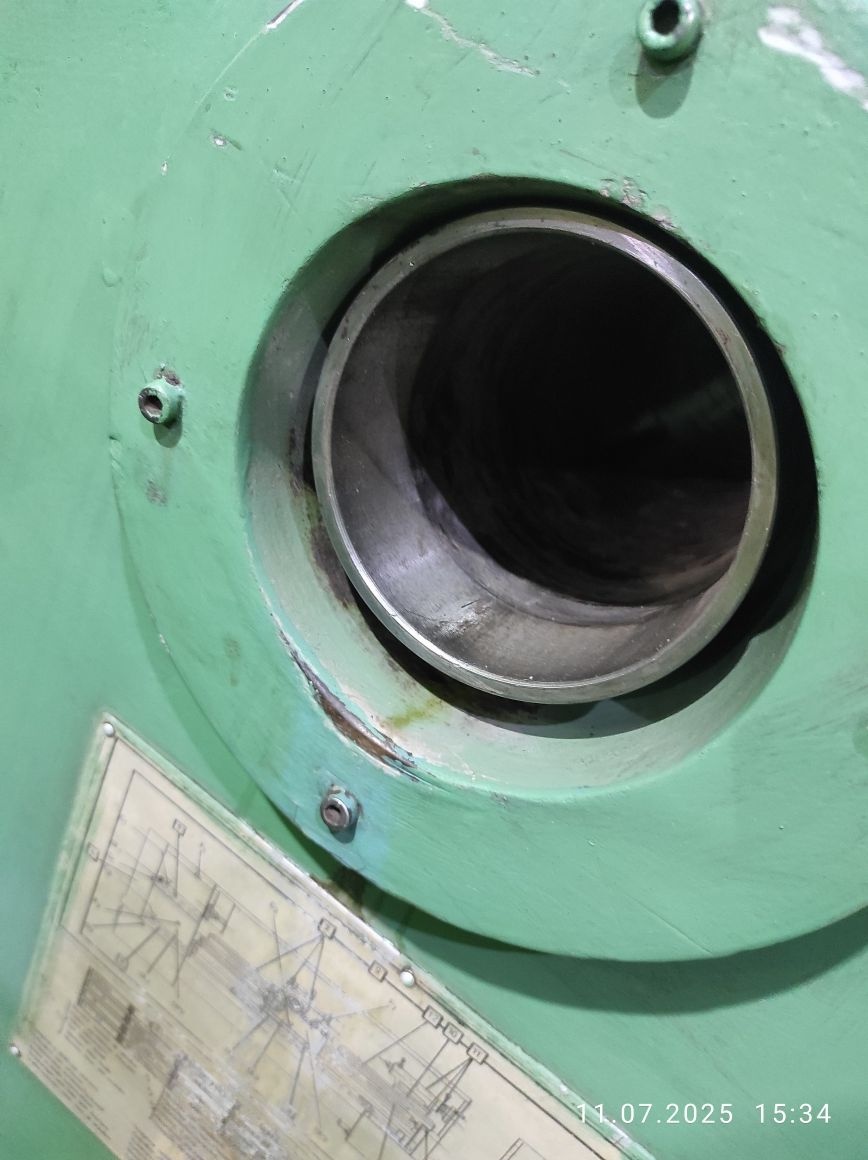

Диаметр сквозного отверстия в шпинделе, мм

105

Наибольший диаметр прутка, мм

100

Число ступеней частот прямого вращения шпинделя

18

Коэффициент геометрической прогресии чисел оборотов

1,25

Частота прямого вращения шпинделя, об/мин

25..1250, 32..1600, 36..1800

Размер внутреннего конуса в шпинделе, М

Морзе 6, специальный конус Ø112

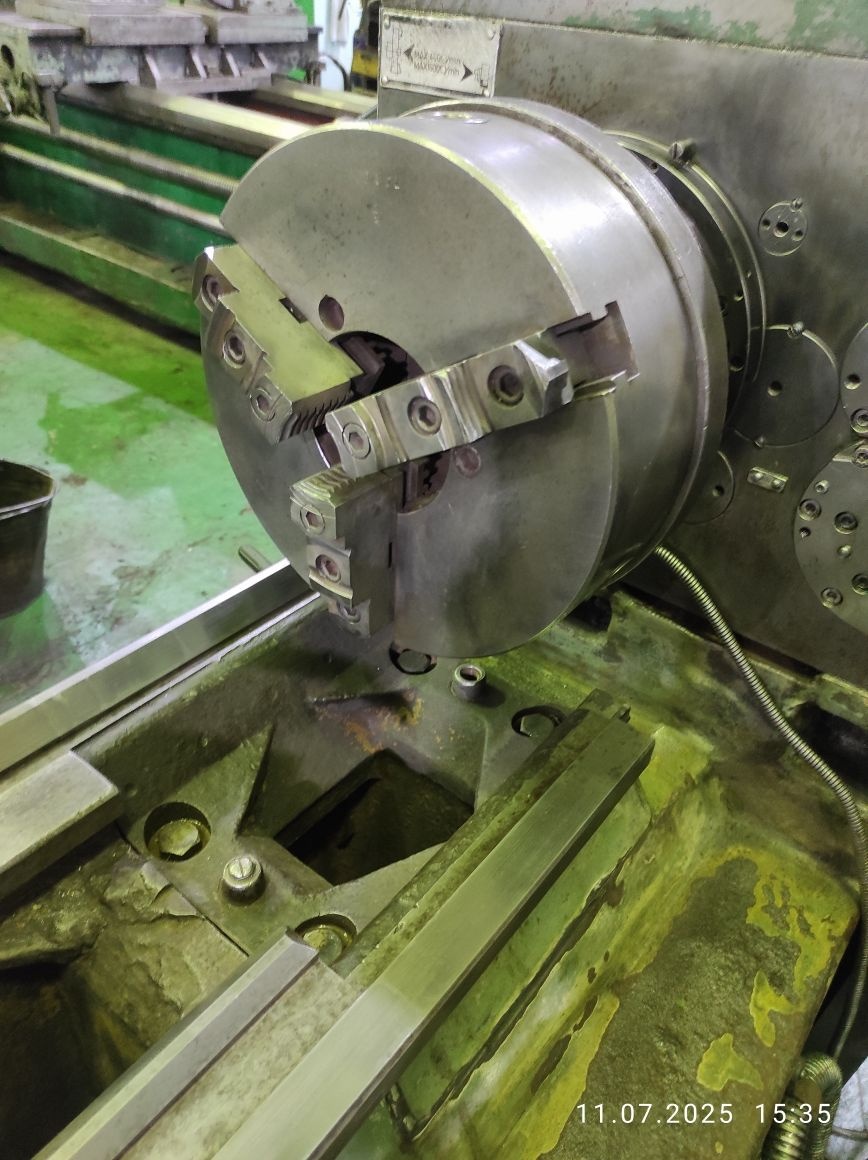

Конец шпинделя с центрирующим конусом типа Камлок (Camlock)

C8 CTAC

Тип муфт

электромагн/ механич

Тип тормоза

электромагн

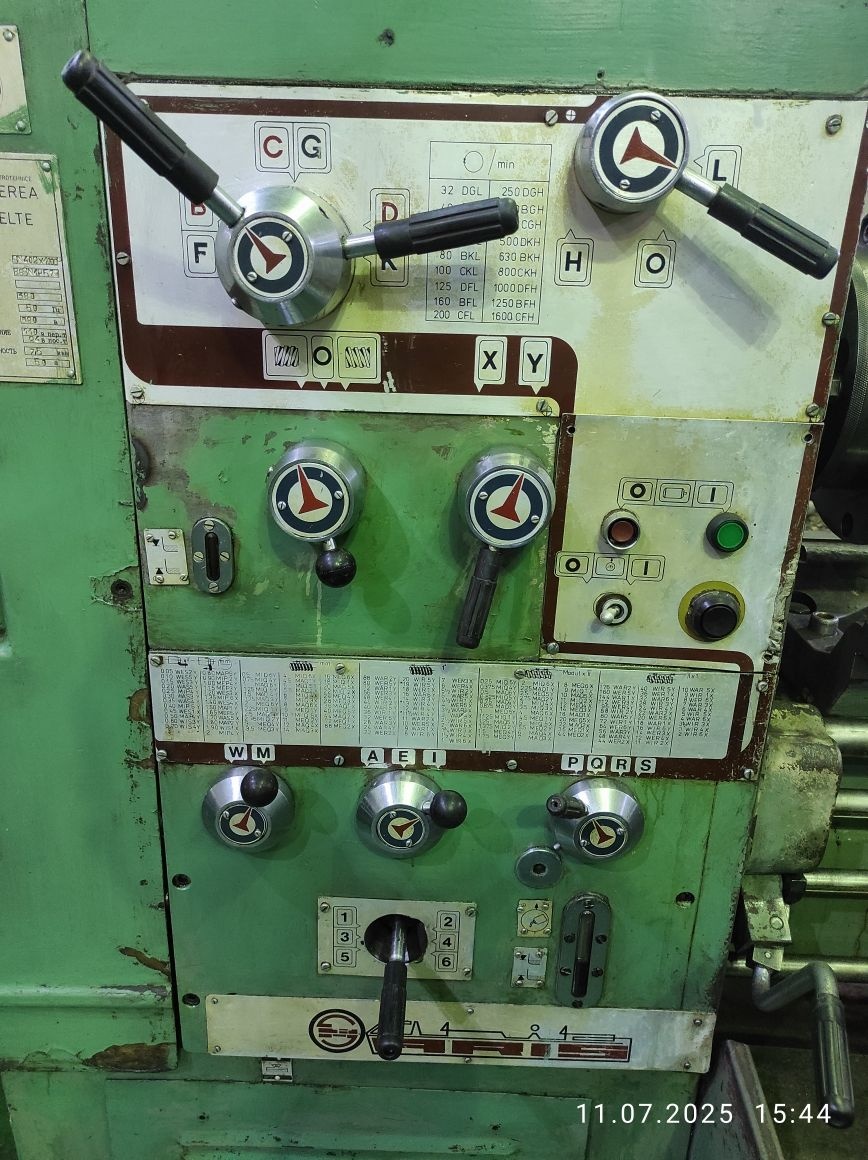

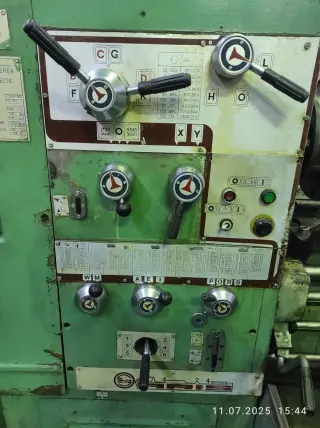

Коробка подач

Число ступеней продольных подач возможных/ по таблице

66/ 25

Пределы возможных рабочих подач продольных, мм/об

0,05..8,5

Пределы рабочих подач продольных по таблице, мм/об

0,05..2

Число ступеней поперечных подач

66/ 25

Пределы возможных рабочих подач поперечных, мм/об

0,015..2,8

Пределы рабочих подач поперечных по таблице, мм/об

0,15..0,65

Количество нарезаемых резьб метрических

35

Пределы шагов нарезаемых резьб метрических, мм

0,5..88

Количество нарезаемых резьб дюймовых (Withworth)

37

Пределы шагов нарезаемых резьб дюймовых

88..1

Количество нарезаемых резьб модульных

35

Пределы шагов нарезаемых резьб модульных

0,25..44

Количество нарезаемых резьб питчевых

34

Пределы шагов нарезаемых резьб питчевых

176..2

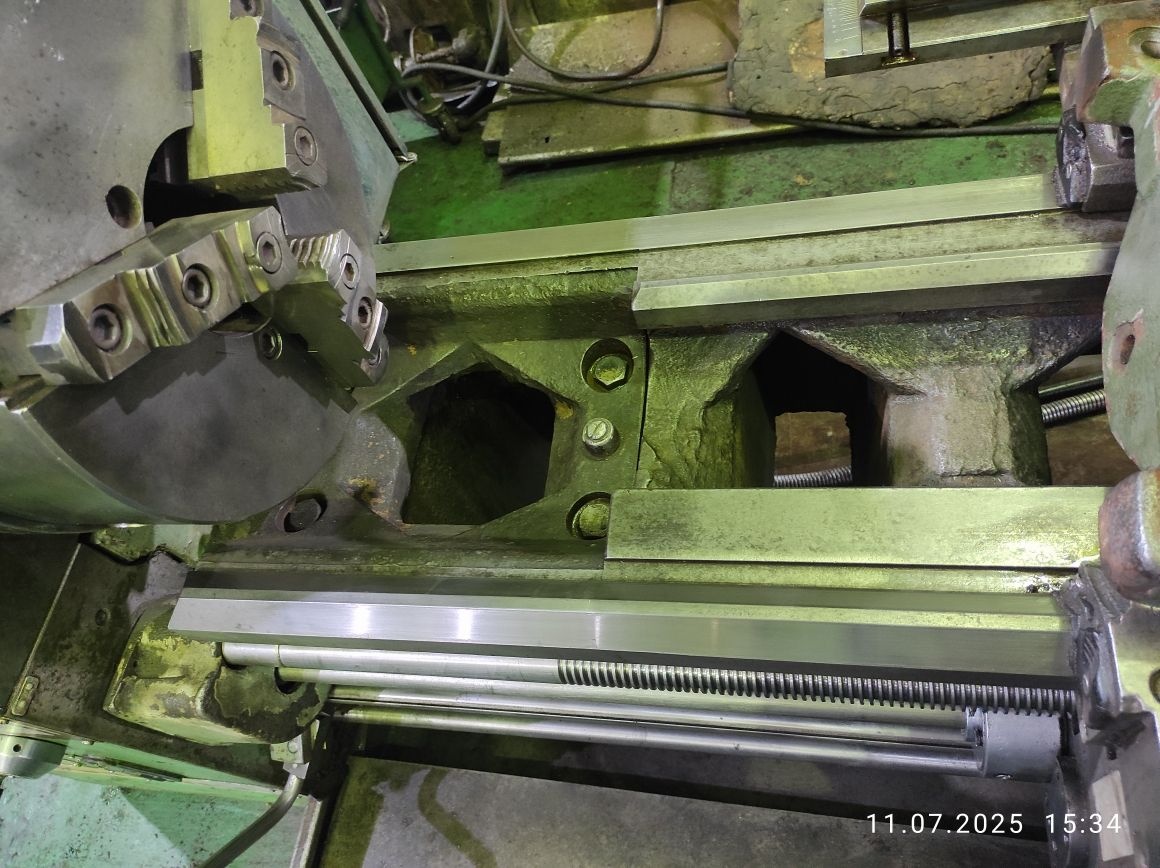

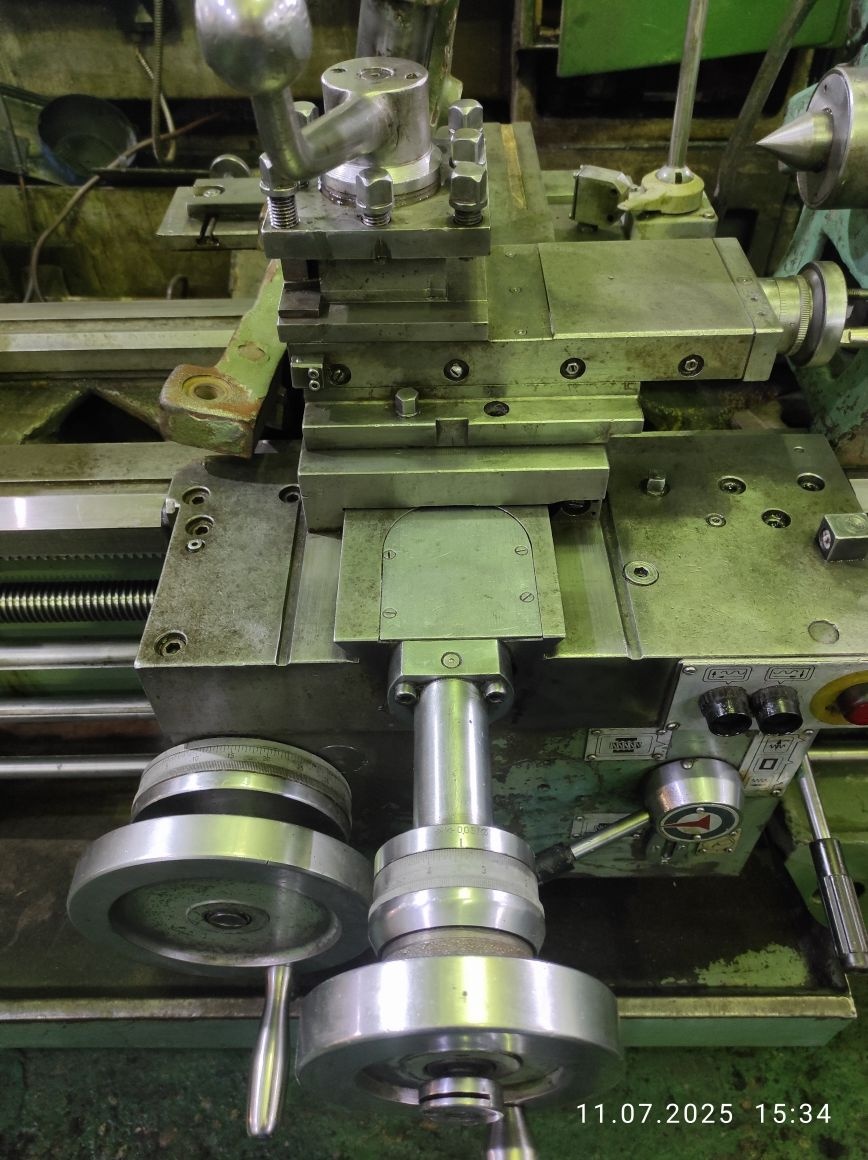

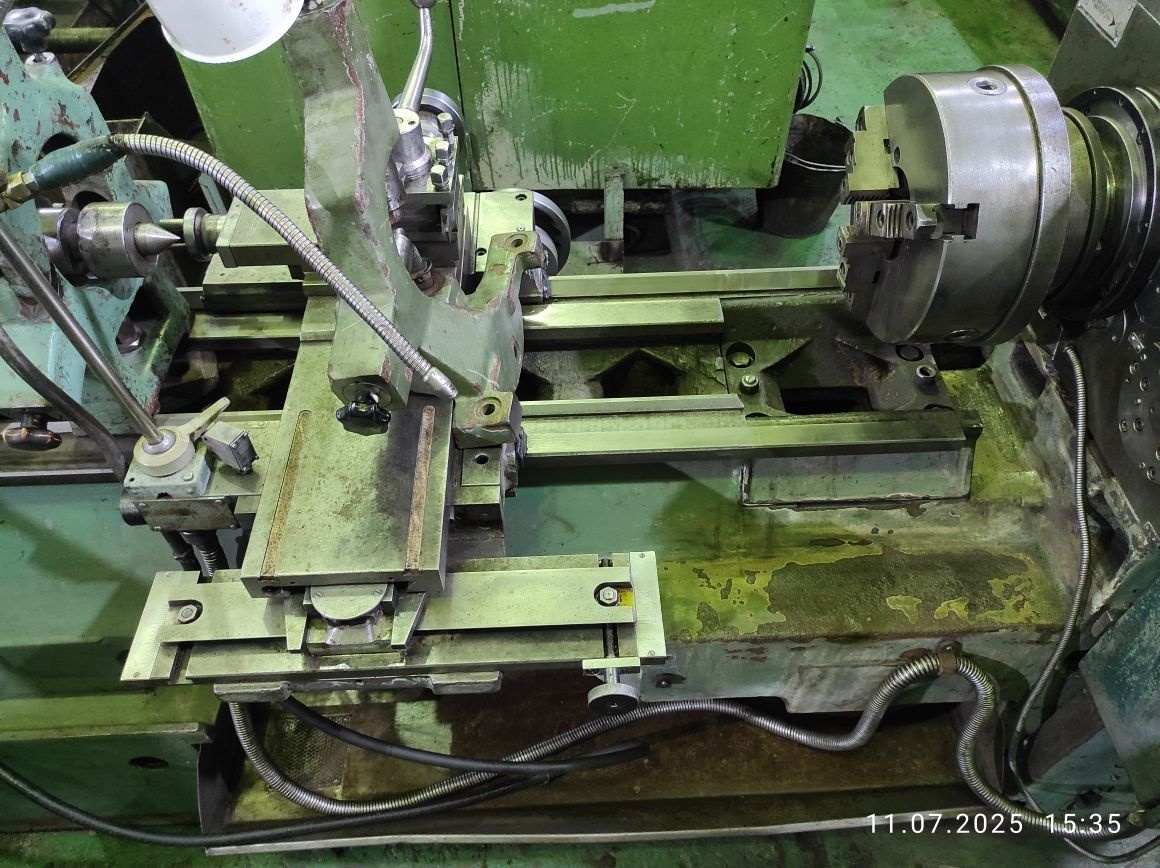

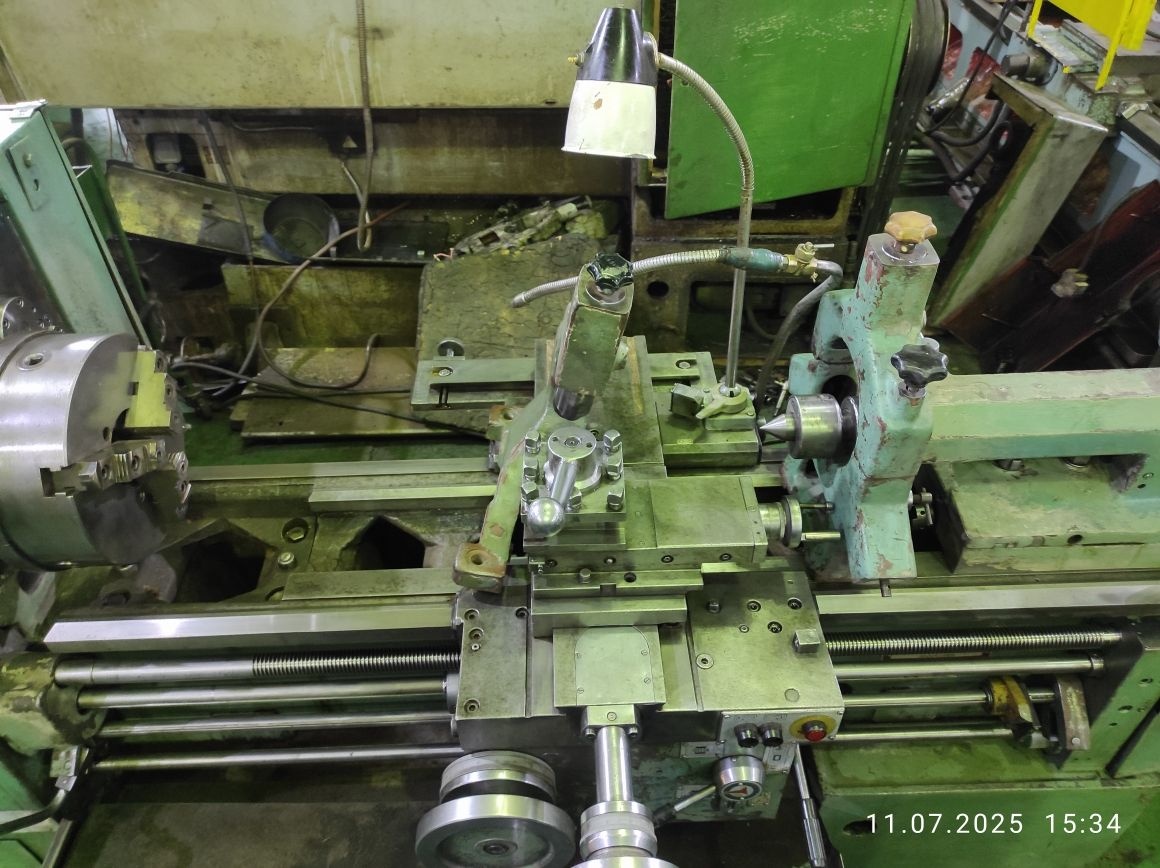

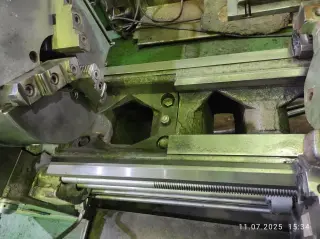

Суппорт

Наибольшая длина хода каретки, мм

725, 925

Ход поперечного суппорта, мм

260

Ход резцовых салазок, мм

130

Наибольшее сечение резца, мм

25 х 25

Цена деления нониуса поперечных салазок, мм

0,05

Шаг винта поперечных салазок, мм

5

Цена деления нониуса резцовых салазок, мм

0,05

Шаг винта резцовых салазок, мм

4

Скорость быстрых перемещений суппорта, продольных, м/мин

4

Скорость быстрых перемещений суппорта, поперечных, м/мин

1,26

Точность повторяемости на холостом ходу, мм

±0,03

Точность повторяемости при черновой обработке, мм

±0,2

Точность повторяемости при чистовой обработке, мм

±0,1

Задняя бабка

Диаметр пиноли, мм

80

Конус пиноли, мм

Морзе 5

Ход пиноли, мм

200

Поперечное смещение задней бабки, мм

±10

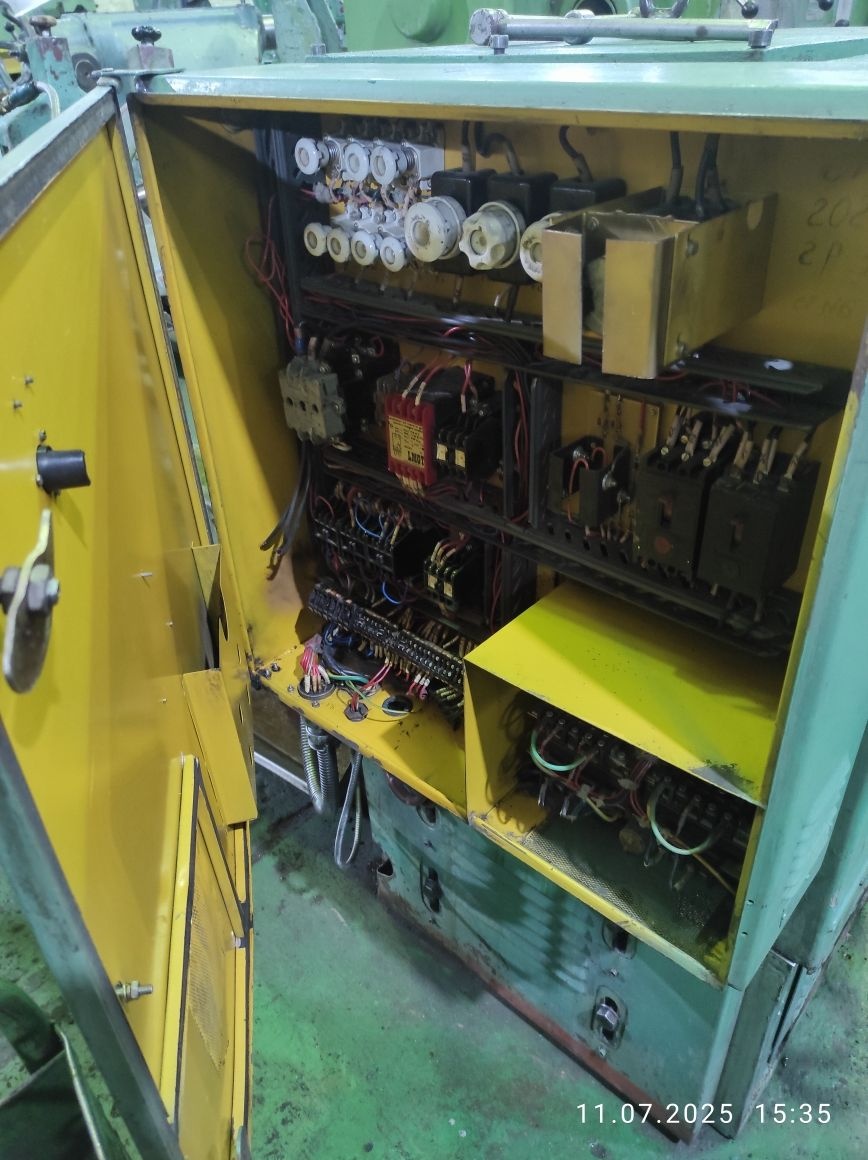

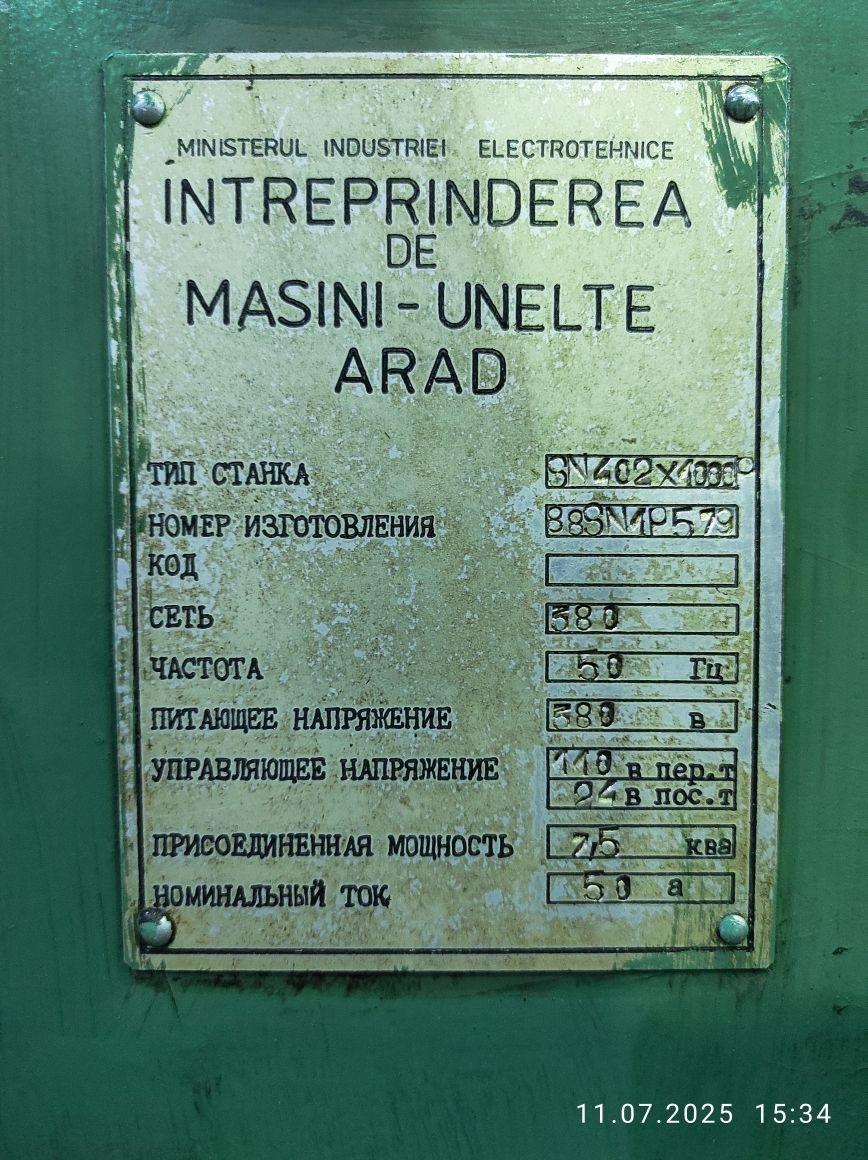

Электрооборудование

Количество электродвигателей на станке

3

Мощность электродвигателя главного привода, кВт

7,5

Мощность электродвигателя быстрых перемещений, кВт

0,55

Мощность электродвигателя насоса охлаждения, кВт

0,15

Габариты и масса станка

Габариты станка при РМЦ=1000 (длина ширина высота), мм

2610_1217_1438

Масса станка, кг

2270
