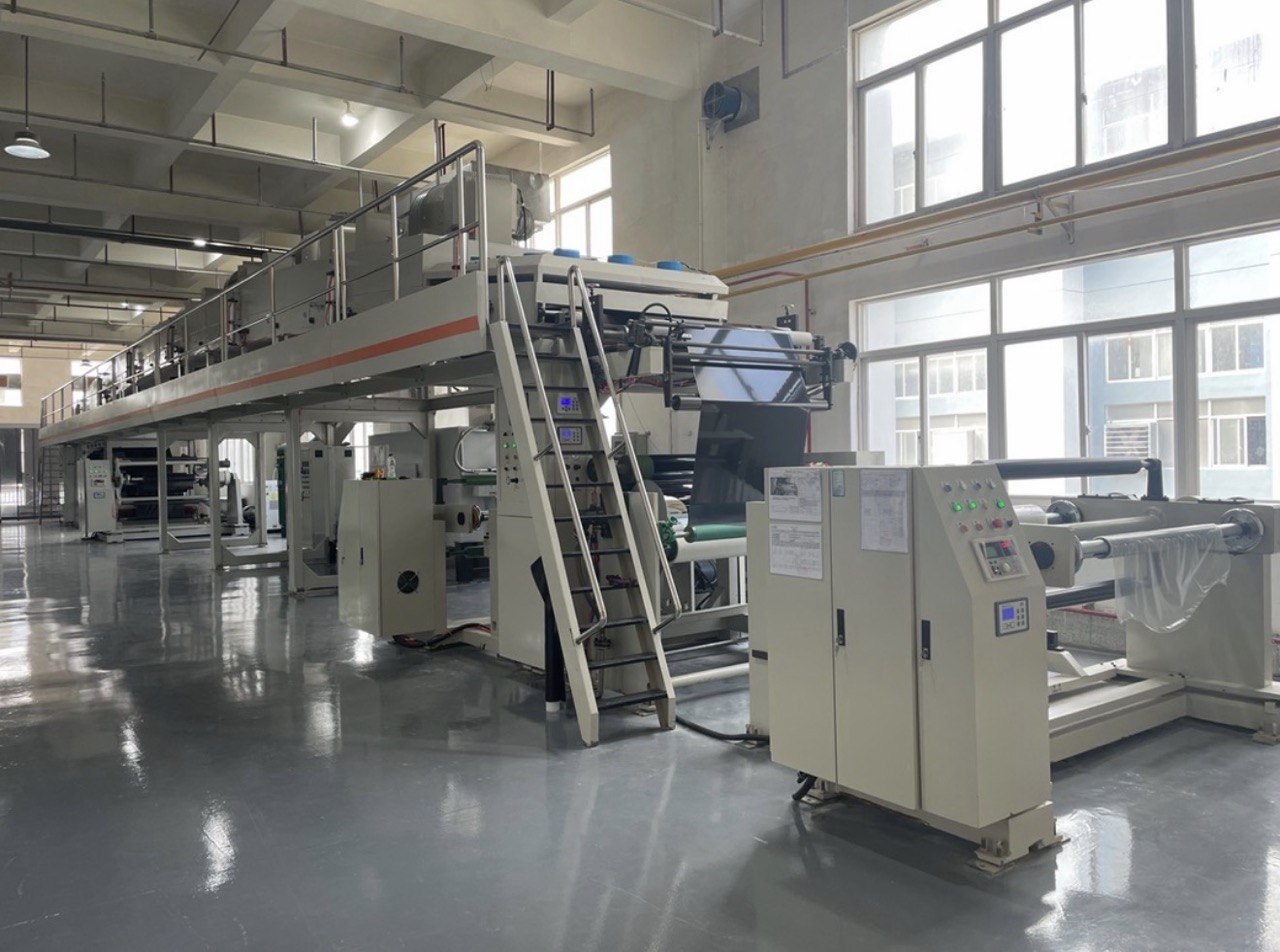

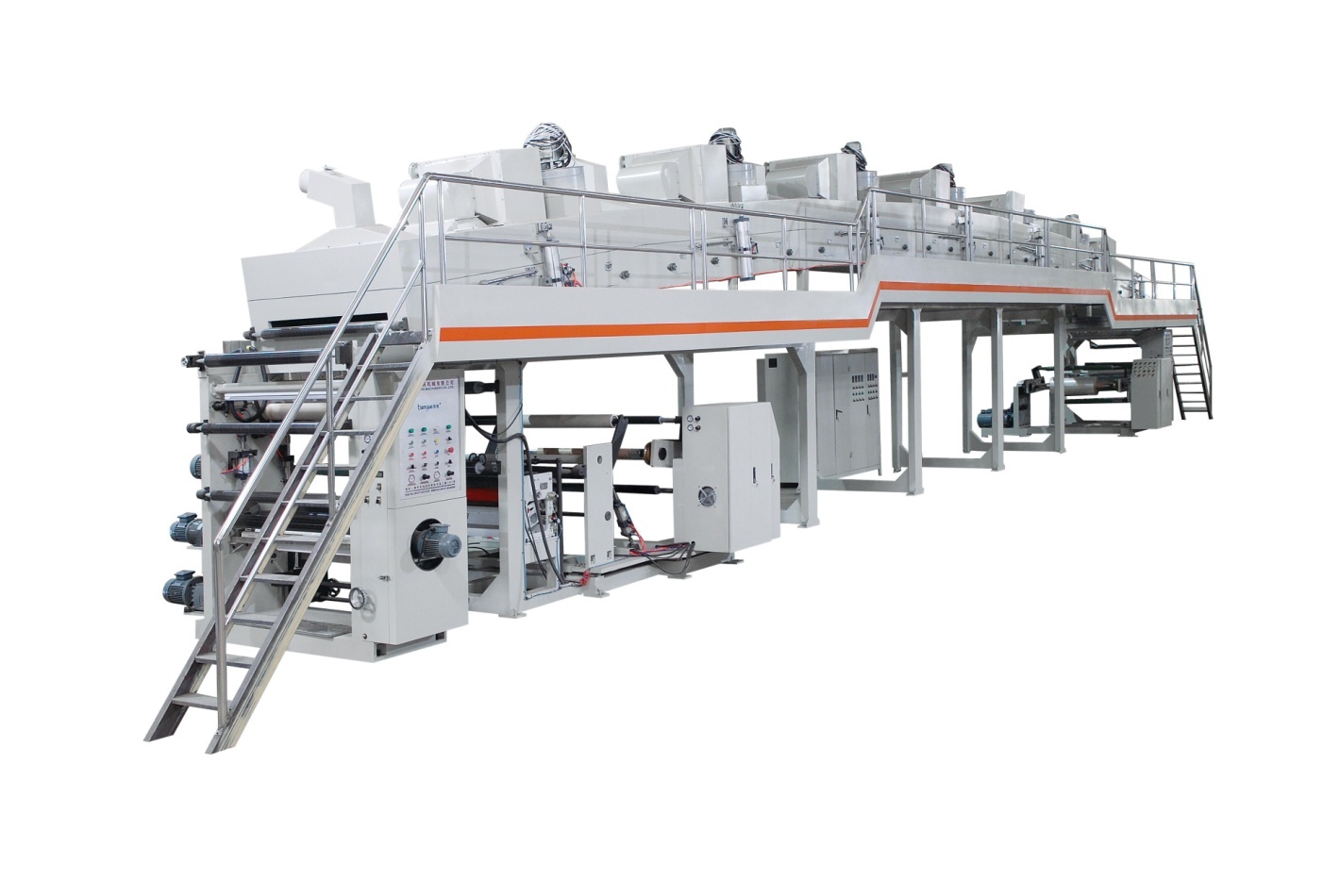

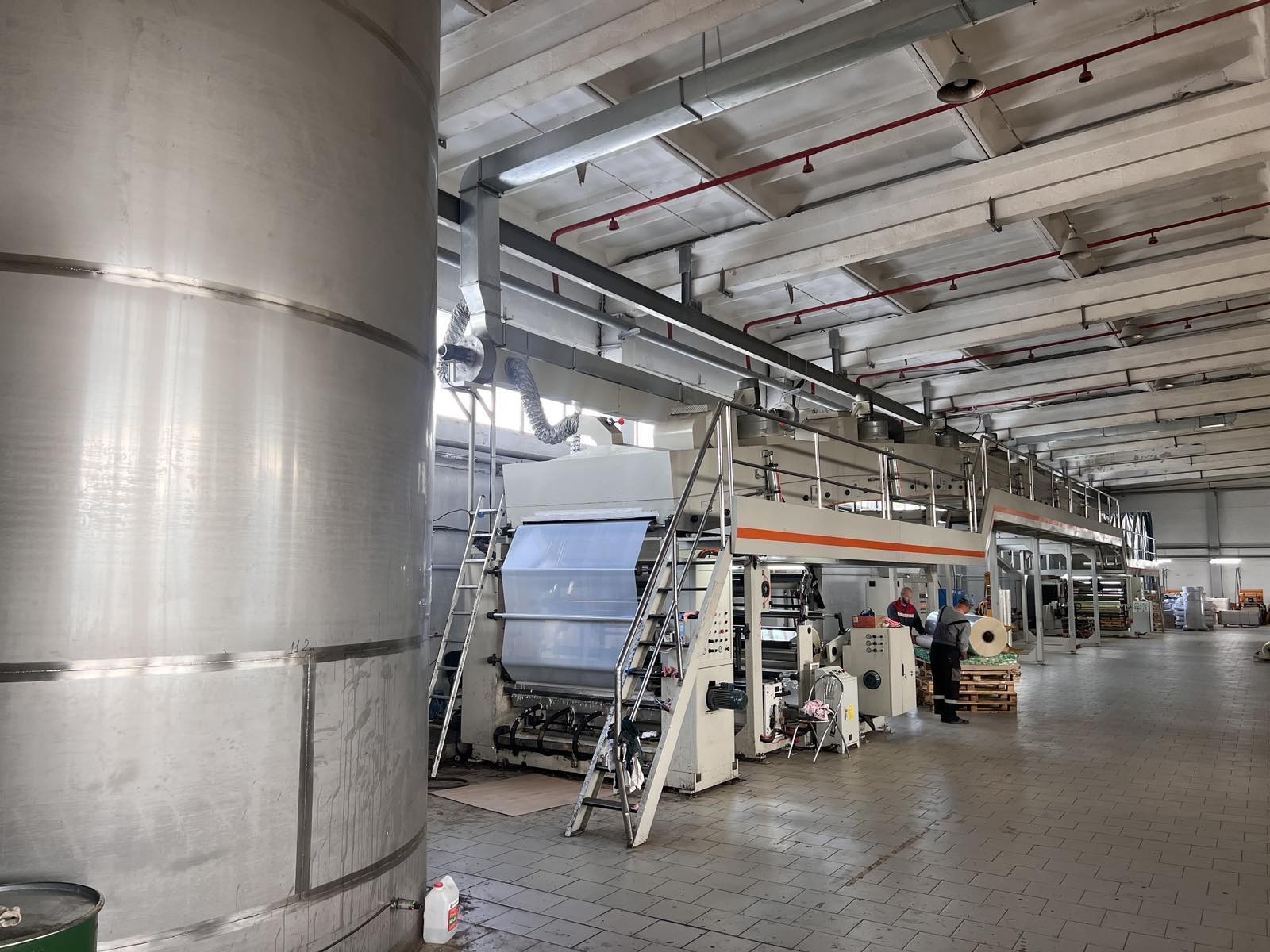

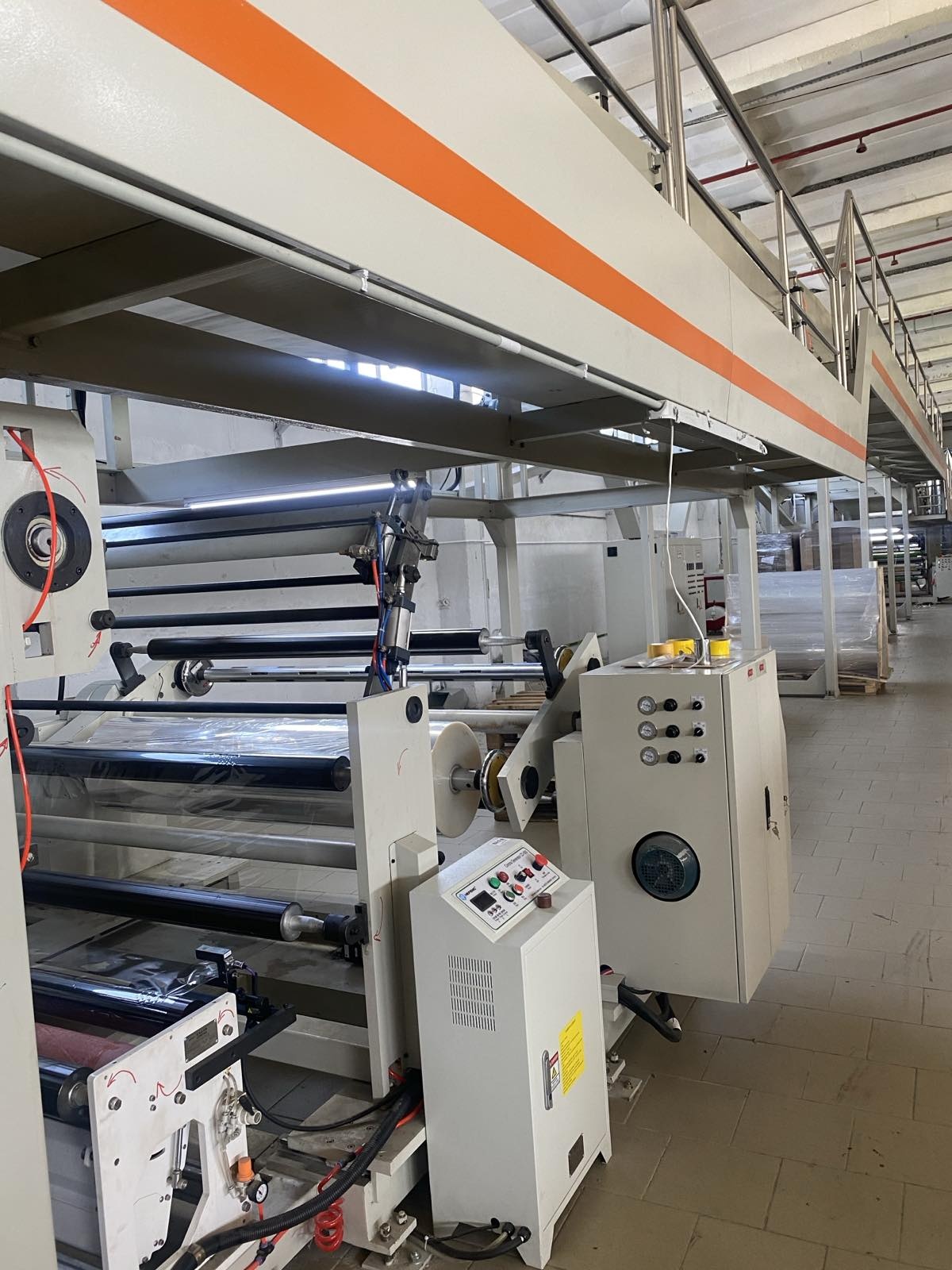

Линия нанесения клеевого слоя на BOPP и ПЭ пленку. TB1600. (производство скотча, клейких лент и защитных пленок)
Метод нагрева: электрический
Узлы в комплекте
• Узел размотки
• Узел тяги размотки
• Узел нанесения клея (модернизированный)
• Сушильная печь (модернизированная)
• Охлаждающий узел
• Узел намотки
Напряжение питания: 380 В, 50 Гц, 3 фазы.
Назначение, сырьё, метод нанесения, основные параметры
1) Машина предназначена для производства клейкой ленты (скотч) на основе BOPP и защитной пленки на основе PE
2) Основные сырьевые материалы:
2.1) BOPP-плёнка, PE-плёнка;
2.2) водно-дисперсионный клей.
3) Метод нанесения клея - Mayer Bar (mayer bar transfer coating).
Технические характеристики (Spec.)
1) Эффективная ширина: 1600 мм
2) Ширина валов/роликов: 1650 мм
3) Скорость машины паспорт (макс.): 220 м/мин
4) Рабочая скорость: 110–150 м/мин (в зависимости от материала)
5) Макс. диаметр размотки: Ø600 мм
6) Макс. диаметр намотки: Ø600 мм
7) Метод нагрева: электрический (мощность нагрева 185 кВт; рабочая — 130 кВт)
8) Температура в печи: до 120 °C ±2 °C
9) Точность кромки: отклонение по торцам ≤ 1,0 мм
10) Равномерность нанесения: по «мокрому» слою ≤ 0,003 мм
11) Масса машины: около 16 т.
Габаритные размеры машины (Д×Ш×В): 30 × 3,7 × 4,3 м
Узел размотки сырья
1) Тип: двухстанционный
2) Эффективная ширина размотки: 1600 мм
3) Макс. диаметр размотки: Ø600 мм
4) Валы размотки: 3” пневмовалы, 2 шт., с safety chuck (предохранительные кулачки)
5) Управление натяжением: магнитно‑порошковый тормоз 20 кг
6) Контроллер натяжения: авто taper‑тип 30MTA
7) Прижимной ролик для сращивания полотна: Ø110 мм, резина NBR, твёрдость 63–68
8) Слежение по кромке EPC: ультразвуковой автоматический регистр
9) Рама: чугун, сталь.
Сушильная печь (модернизированная)
1) Конструкция: арочный «мостовой» тип
2) Длина: 28 м, разделена на 7 секций, у каждой независимый контроль температуры
3) Нагрев: электрический, нагреватели внутри из нержавеющей стали с охлаждающими рёбрами, 1 комплект на секцию
4) Внутренние сопла: щелевые, шаг 145 мм — для равномерного распределения тепла; внутренние камеры из нержавеющей стали
5) Температура: до 120 °C ±2 °C, управление по секциям аналоговыми регуляторами
6) Теплоизоляция: заполнитель — стекловолокно, толщина 80 мм
7) Вентилятор подачи (циркуляции): высокоэффективный центробежный, 1 шт. на секцию
8) Устройство вытяжки
9) Вытяжные вентиляторы: высокоэффективные центробежные
10) Привод транспортировки полотна в печи: синхронные ремни, активный привод мотором с инверторным регулированием линейной скорости
11) Коррекция наклона/увода полотна: EPC
12) Наклонный корректирующий ролик: Ø80 мм, силикон (импортный), твёрдость 55–60
13) Направляющие ролики в печи: Ø80 мм, алюминий, анодирование; шаг 750 мм
14) Каркас печи: профиль, сварка из стальных листов, внутри антикоррозионное покрытие
15) Взрывозащита: сверху каждой секции отверстие Ø80 мм с предохранительной крышкой; при превышении концентрации растворителей крышка автоматически открывается, машина выполняет аварийную остановку
Охлаждающий/тяговый модуль
1) Охлаждающий ролик Ø450 мм, твёрдое хромирование, полировка, водяное вращающееся соединение.
2) Привод: мотор‑редуктор, инверторное управление через PLC.
3) Контроль натяжения между нанесением и тягой: плавающий рычаг (floating swing arm), цилиндр с ультранизким трением, клапан тонкой регулировки.
4) Антиадгезионный ролик Ø150 мм, с тефлоновым покрытием, приводится от тягового мотора.
5) Каркас: профильный металл
Узел намотки
1) Конструкция: двухстанционная
2) Эффективная ширина намотки: 1600 мм
3) Макс. диаметр намотки: Ø600 мм
4) Валы: 3” пневмовалы, 2 шт., установлены на safety chuck
5) Привод: моторы с частотными инверторами, управление через PLC.
6) Прижимной ролик обратного типа: на направляющих (Тайвань), балансировка — пневмо.
7) Рама: чугунная, профильная
Перечень оборудования и комплектующих (Device list)
1) Магнитно‑порошковый тормоз размотки 20 кг — 2 шт. (RUIAN)
2) Мотор вращения размотки 2,2 кВт, с редуктором — 1 шт. (LICHAO)
3) Контроллер натяжения магнитно‑порошковый 30MTA, с датчиком давления — 1 шт. (SHANGHAI)
4) EPC‑система (ультразвуковой регистр) для размотки/наклона — 2 шт. (BIANFU)
5) Мотор тяги размотки 4 кВт — 1 шт. (SIEMENS BEIDE)
6) Преобразователь частоты (инвертор) для мотора тяги размотки 3,7 кВт, векторный — 1 шт. (INOVANCE)
7) Мотор узла нанесения 4 кВт, с редуктором — 1 шт. (LICHAO)
8) Инвертор для мотора нанесения 3,7 кВт, векторный — 1 шт. (INOVANCE)
9) Мотор перемещения ножа гравюры 5HJ90-50K — 1 шт. (SHANGHAI)
10) Мотор Mayer Bar 1,5 кВт, редуктор — 2 шт. (CHENGBANG)
11) Инвертор Mayer Bar 1,5 кВт, векторный — 2 шт. (INOVANCE)
12) Стержень Mayer Bar, нержавеющая сталь — 2 шт. (импорт)
13) Мотор привода направляющих роликов печи 4 кВт — 1 шт. (SIEMENS BEIDE)
14) Инвертор привода направляющих роликов печи 3,7 кВт — 1 шт. (INOVANCE)
15) Тяговый мотор 7,5 кВт, с редуктором — 1 шт. (LICHAO)
16) Инвертор тягового мотора 7,5 кВт, векторный — 1 шт. (INOVANCE)
17) Мотор намотки для BOPP‑ленты 11 кВт — 2 шт. (LICHAO)
18) Инвертор мотора намотки 11 кВт, векторный — 2 шт. (INOVANCE)
19) Мотор вращения намотки 2,2 кВт, с редуктором — 1 шт. (LICHAO)
20) Направляющий ролик (алюминий) — 1 шт. (RUIAN)
21) Цилиндр swing arm — 1 шт. (FUJIKURA, Япония)
22) Вентилятор нагрева 5,5 кВт — 7 шт. (WUXI)
23) Вытяжной вентилятор 4A1.1KW‑4P — 4 шт. (WUXI)
24) Пневмовал (тип ключевой) 3” — 4 шт. (RUIAN)
25) Клапан редукционный давления / пропорциональный клапан — 1 компл. (USA)
26) Пневмоцилиндр — 1 шт. (KOGEL)
27) Пневмовал — 4 шт. (RUIAN)
28) Вал размотки — 1 шт.
29) Safety chuck — 4 шт. (SHANGHAI)
30) Электрооборудование НН (низковольтная часть) — 1 компл. (DELIXI)
31) Регулятор температуры — 7 шт. (CHANGZHOU)
32) Подшипники — 1 компл. (CHINA)
33) Нагревательные элементы (ТЭНы) — 1 компл. (JIANGSU)
34) PLC — 1 шт. (SIEMENS)
35) Панель оператора HMI 10” — 1 шт. (WEINVIEW, Тайвань)
36) Изогнутые (bending) ролики — 2 шт. (YANGZHOU)
37) Направляющая рейка — 1 компл. (Тайвань)
Машина в полностью рабочем и обслуженном состоянии. Модернизация узлов.
С дополнительными доработками. Возможна продажа с емкостями для хранения клея и миксера.
Возможна помощь в сборке и пуско-наладке + обучение персонала.
С оборудованием передадим рецептуры и контакты поставщиков!
ЦЕНА ДОГОВОРНАЯ!
